GPU 어댑터 링크 브리지 설치

이 섹션의 지침에 따라 GPU 어댑터 링크 브리지를 설치하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • GPU 어댑터와 함께 제공되는 모든 설명서의 추가 지시사항을 따르십시오.

주
유형에 따라 GPU 어댑터가 이 섹션의 그림과 약간 다를 수 있습니다.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

구성에 해당하는 섹션을 진행하십시오.

2슬롯 링크 브리지 설치​

절차

  1. 해당하는 경우 GPU 어댑터의 링크 커넥터 덮개를 제거하십시오.

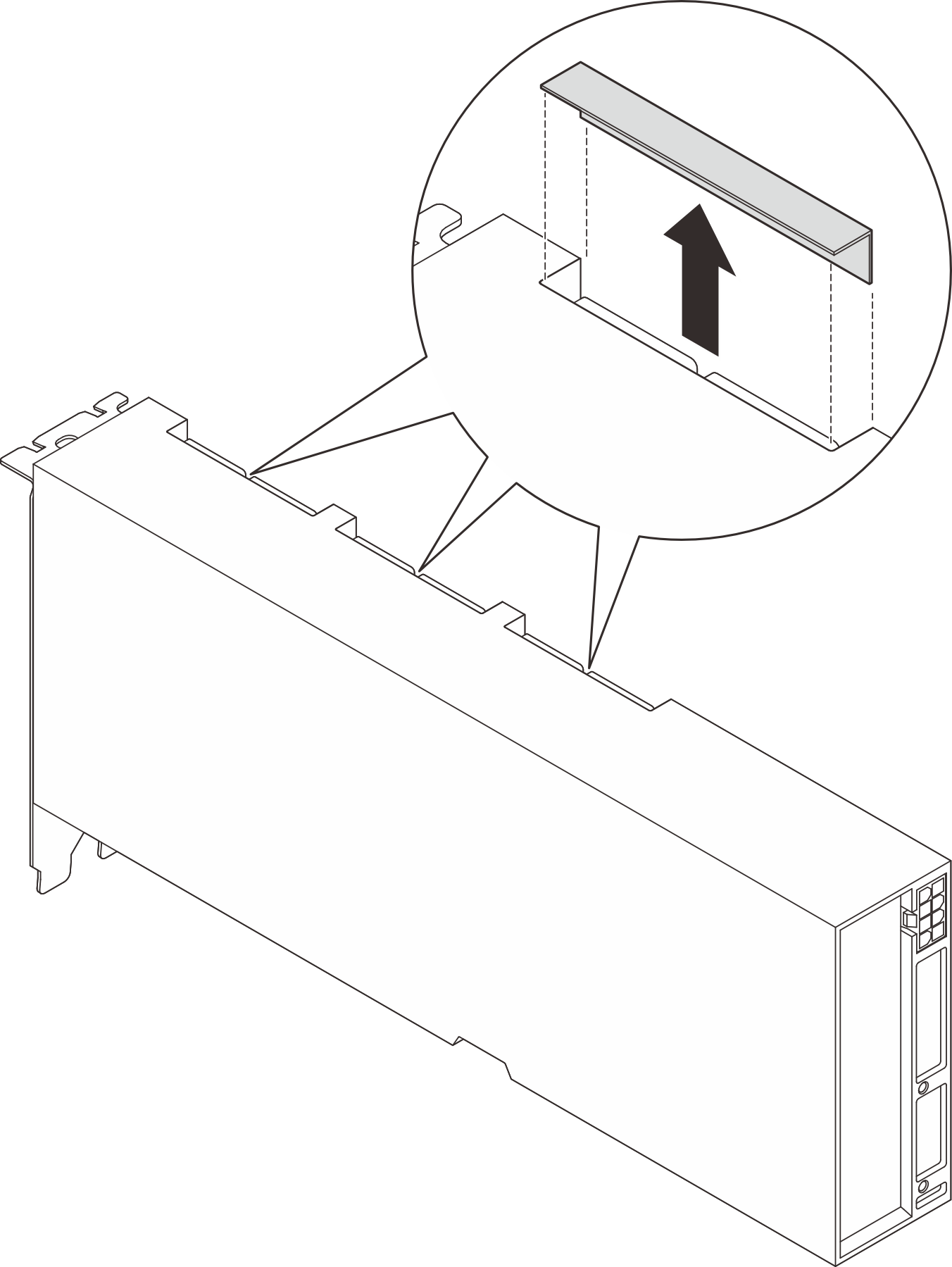

    그림 1. 링크 커넥터 덮개 제거

  2. GPU 어댑터 링크 브리지를 GPU 어댑터의 링크 커넥터에 맞추십시오. 그런 다음 딸깍하고 제자리에 들어갈 때까지 GPU 어댑터 링크 브리지를 GPU 어댑터에 설치하십시오.

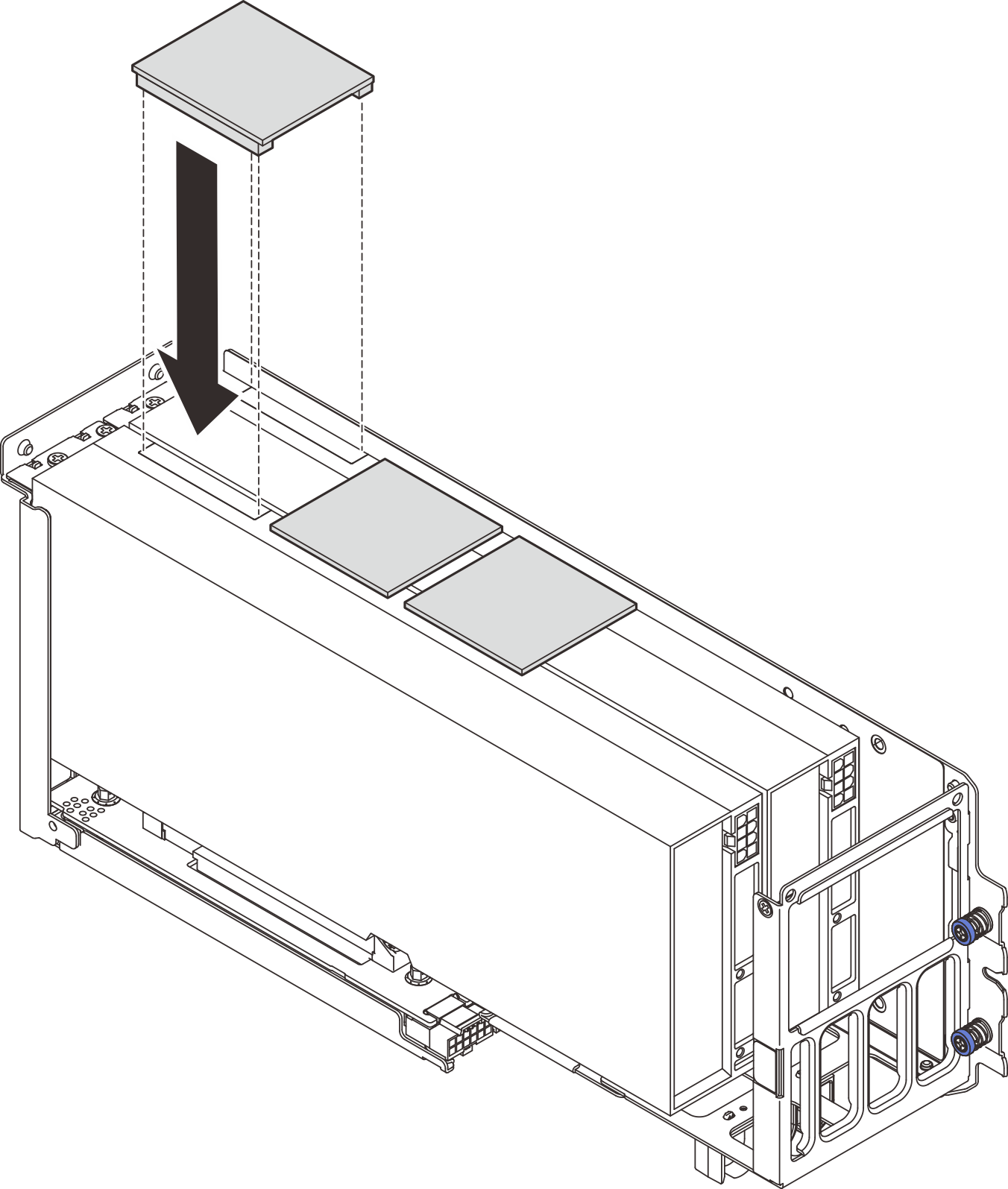

    그림 2. GPU 어댑터 링크 브리지 설치

  3. 2 단계를 반복하여 다른 GPU 어댑터 링크 브리지를 설치하십시오.
    주
    GPU 쌍을 연결할 때 GPU의 모든 링크 커넥터가 연결되어야 합니다.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오

데모 비디오

YouTube에서 절차 동영상 시청하기

2-way 링크 브리지 설치​

절차

  1. 해당하는 경우 GPU 어댑터의 링크 커넥터 덮개를 제거하십시오.

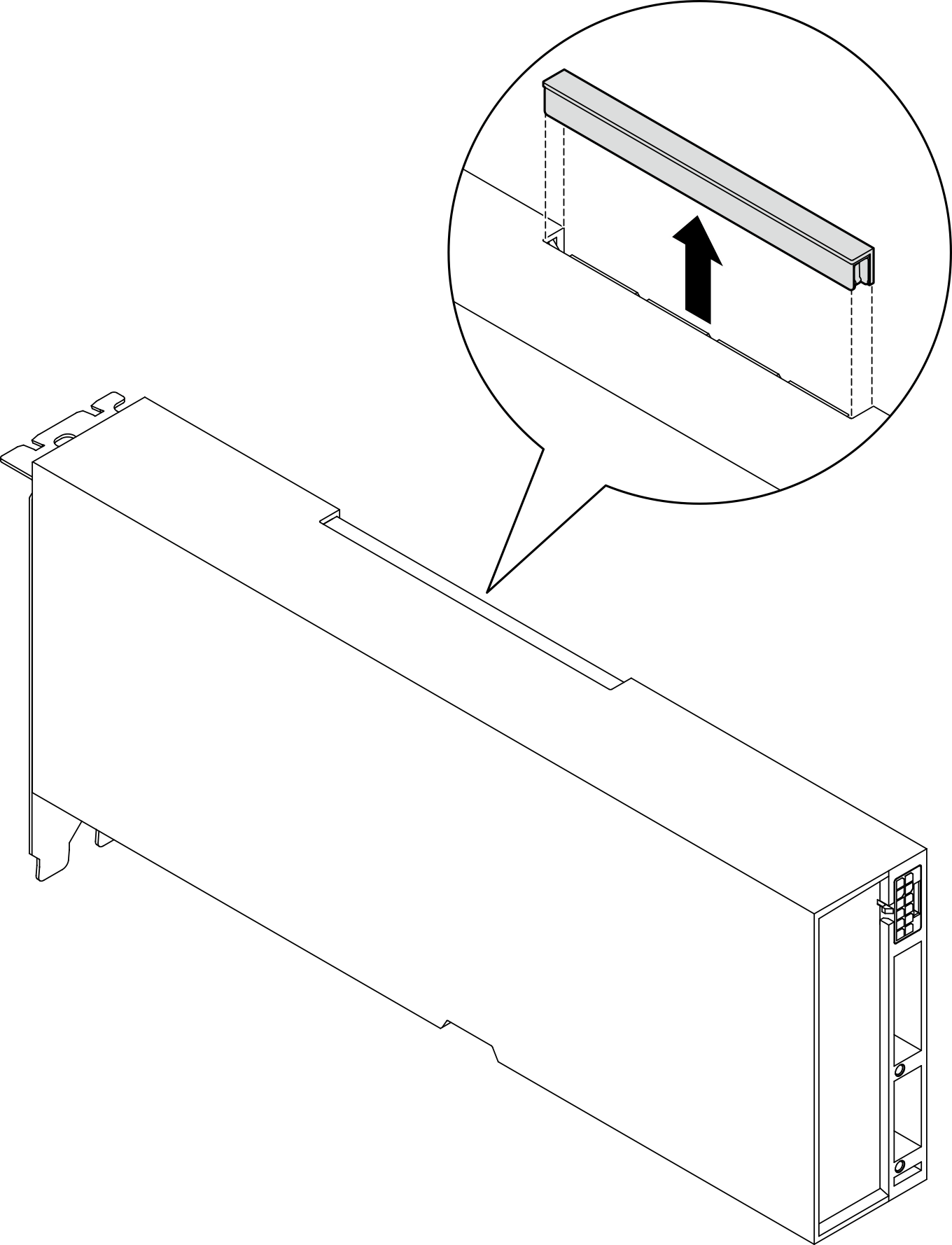

    그림 3. 링크 커넥터 덮개 제거

  2. GPU 어댑터 링크 브리지를 GPU 어댑터의 링크 커넥터에 맞추십시오. 그런 다음 딸깍하고 제자리에 들어갈 때까지 GPU 어댑터 링크 브리지를 GPU 어댑터에 설치하십시오.
    그림 4. GPU 어댑터 링크 브리지 설치

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오
