安裝 GPU 配接卡鏈結橋接器

請依照本節中的指示，安裝 GPU 配接卡鏈結橋接器。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 請遵循隨 GPU 配接卡附帶文件中的額外指示。

註
視不同型號而定，GPU 配接卡外觀可能與本節中的圖例略有差異。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

繼續進行與配置對應的一節：

安裝雙插槽鏈結橋接器​

程序

  1. 如適用，請移除 GPU 配接卡上的鏈結接頭蓋。

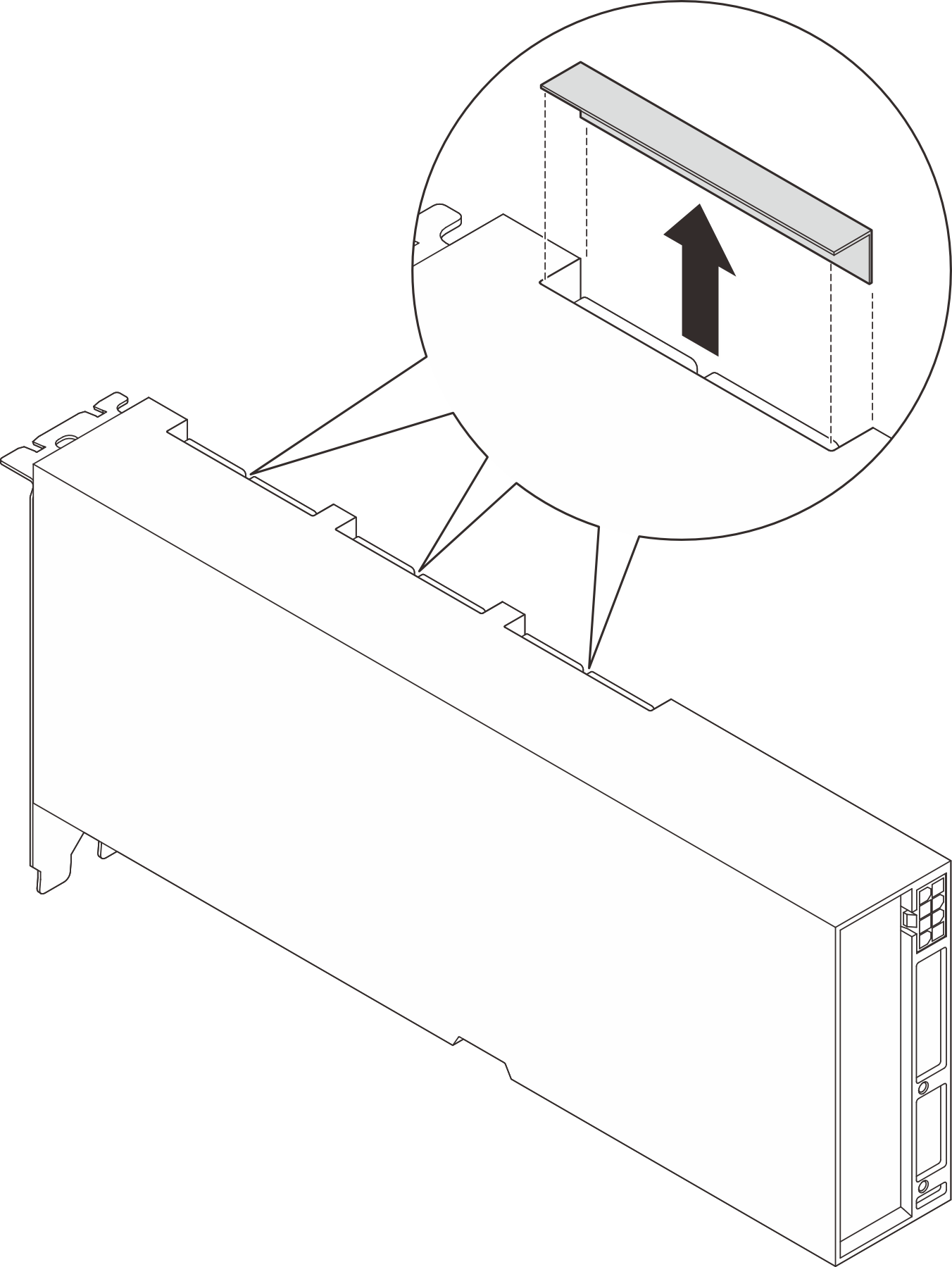

    圖 1. 卸下鏈結接頭蓋板

  2. 將 GPU 配接卡鏈結橋接器對準 GPU 配接卡上的鏈結接頭，然後安裝鏈結橋接器，直到卡入定位。

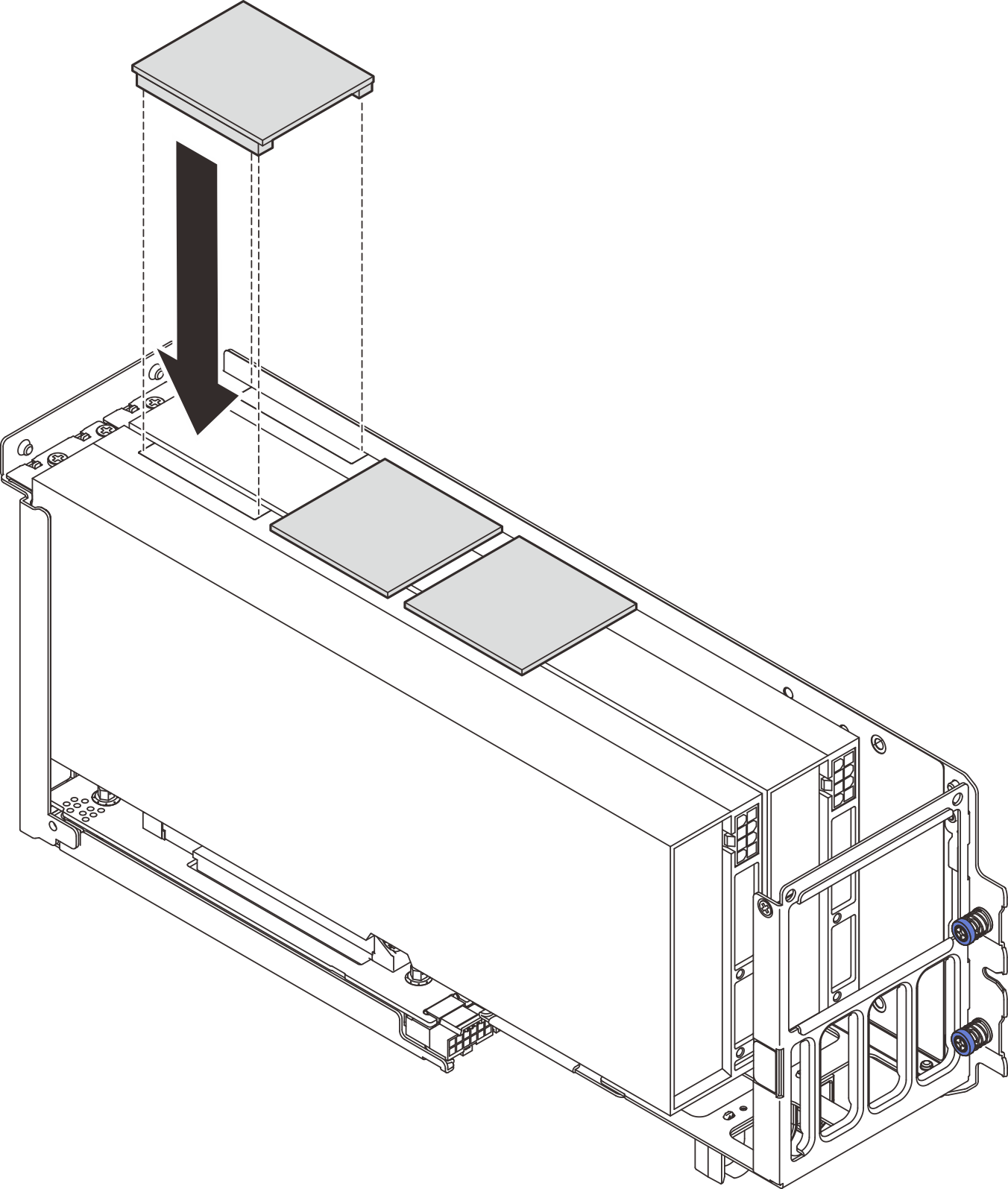

    圖 2. 安裝 GPU 配接卡鏈結橋接器

  3. 重複2，以安裝其他 GPU 配接卡鏈結橋接器。
    註
    鏈結 GPU 配對時，必須鏈結 GPU 上所有的鏈結接頭。

在您完成之後

完成零件更換請參閱完成零件更換

示範影片

觀看 YouTube 上的程序

安裝雙向鏈結橋接器​

程序

  1. 如適用，請移除 GPU 配接卡上的鏈結接頭蓋。

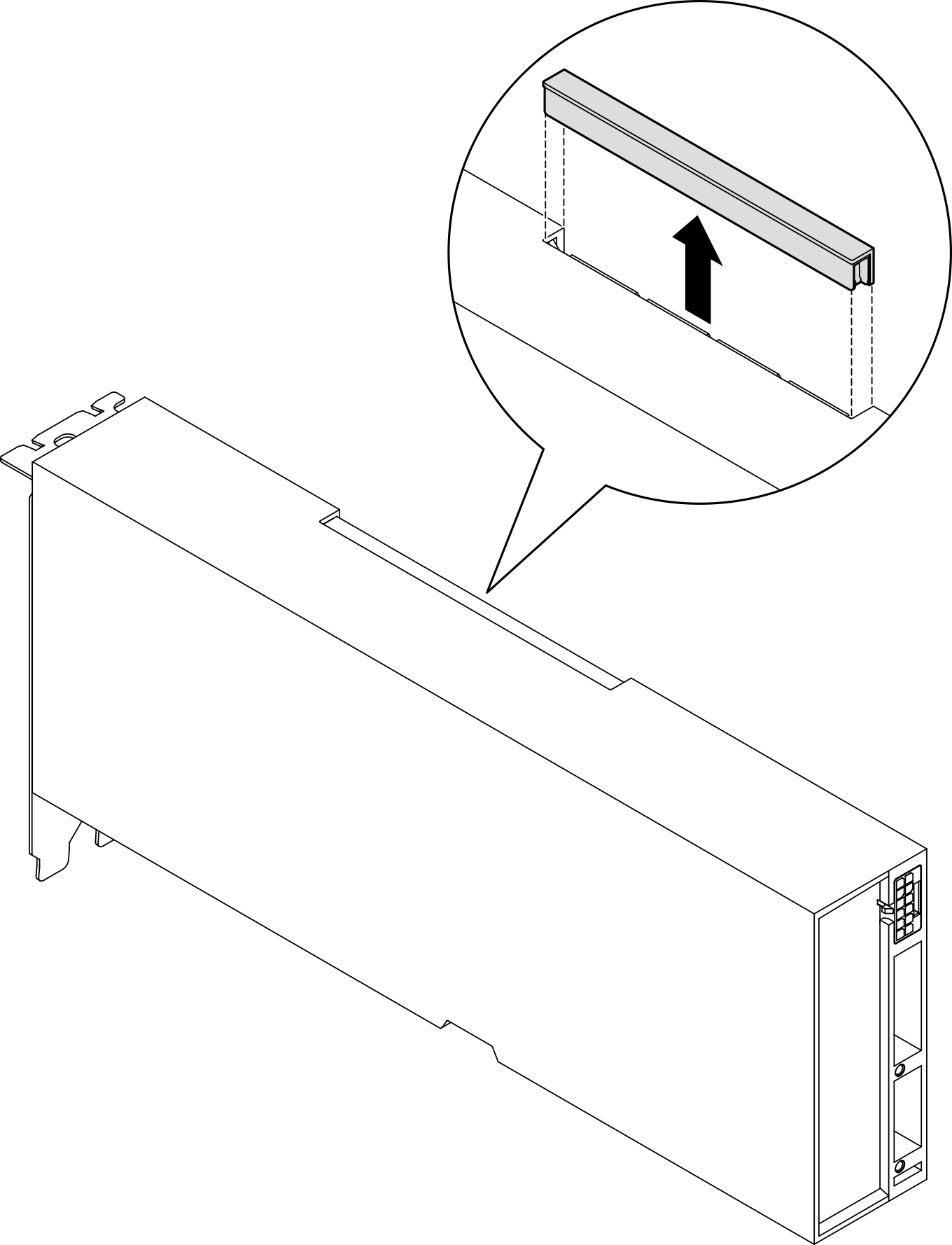

    圖 3. 卸下鏈結接頭蓋板

  2. 將 GPU 配接卡鏈結橋接器對準 GPU 配接卡上的鏈結接頭，然後安裝鏈結橋接器，直到卡入定位。
    圖 4. 安裝 GPU 配接卡鏈結橋接器

在您完成之後

完成零件更換請參閱完成零件更換
