卸下 GPU 配接卡鏈結橋接器

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 卸下擴充卡組件。請參閱卸下正面擴充卡組件。
2. 從擴充卡匣卸下側面支撐托架。
   圖 1. 卸下側面支撐托架


   1. 鬆開擴充卡匣背面的兩個螺絲。
   2. 鬆開擴充卡匣正面的兩個螺絲。
   3. 從擴充卡匣卸下側面支撐托架。
3. 使用吸盤從 GPU 配接卡上卸下 GPU 配接卡鏈結橋接器。

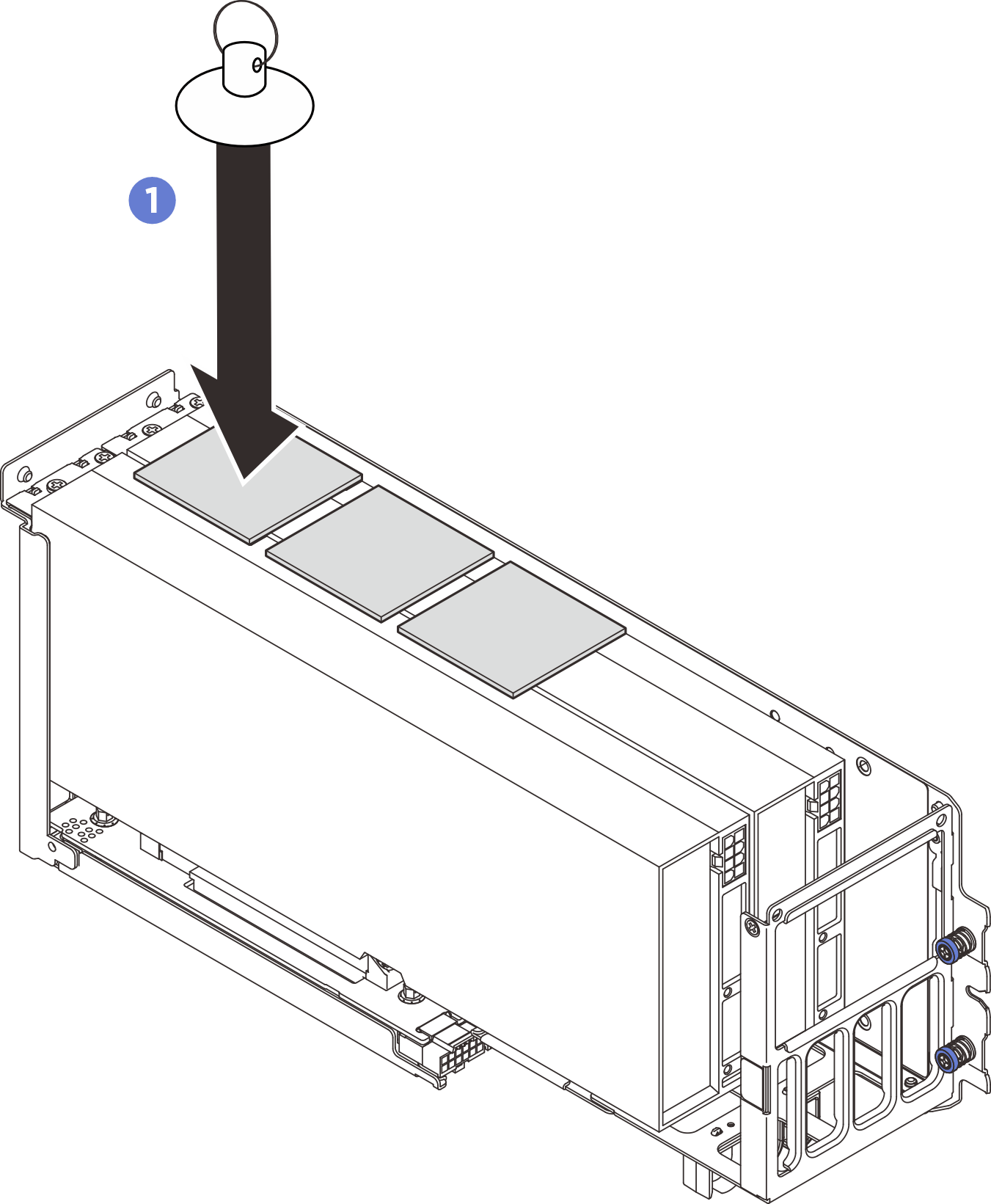

   1. 將吸盤壓在 GPU 配接卡鏈結橋接器上，直到其牢固吸附在鏈結橋接器表面。
      圖 2. 卸下 GPU 配接卡鏈結橋接器

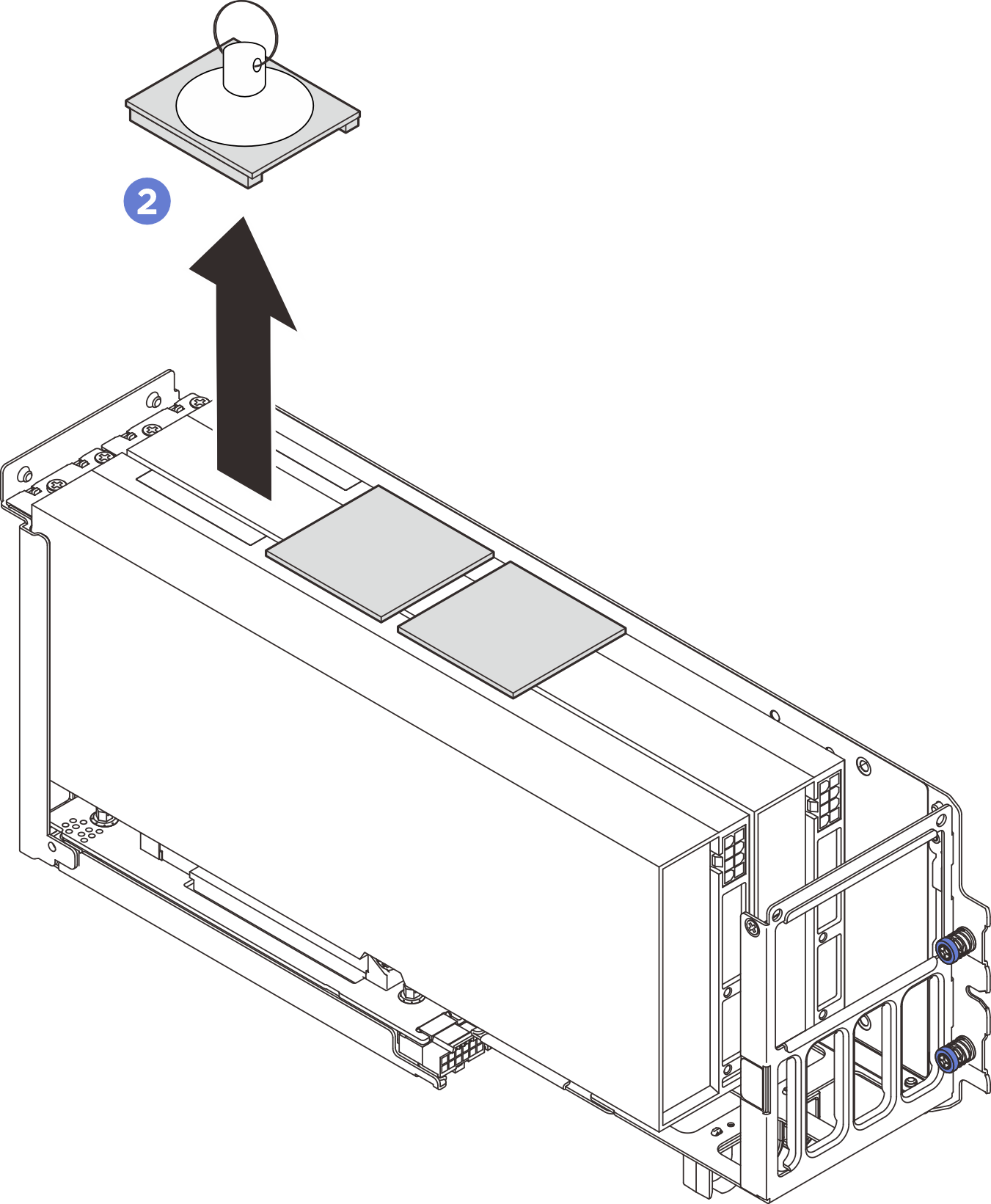

   2. 拉起吸盤，連同吸盤一起將 GPU 配接卡鏈結橋接器從 GPU 配接卡上移除。
      圖 3. 卸下 GPU 配接卡鏈結橋接器


4. 請重複3，卸下其他 GPU 配接卡鏈結橋接器，直到所有 GPU 配接卡鏈結橋接器均從 GPU 配接卡上移除。

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
   4. 卸下前方高功率 GPU 空氣導管。請參閱卸下前方高功率 GPU 空氣導管。
   5. 卸下前方高功率 GPU 擴充卡組件。請參閱卸下前方高功率 GPU 擴充卡組件。
   1. 請完成步驟 1 至 5，內容請參閱卸下前方高功率 GPU 配接卡。
2. 從 GPU 配接卡鬆開鏈結橋接器。

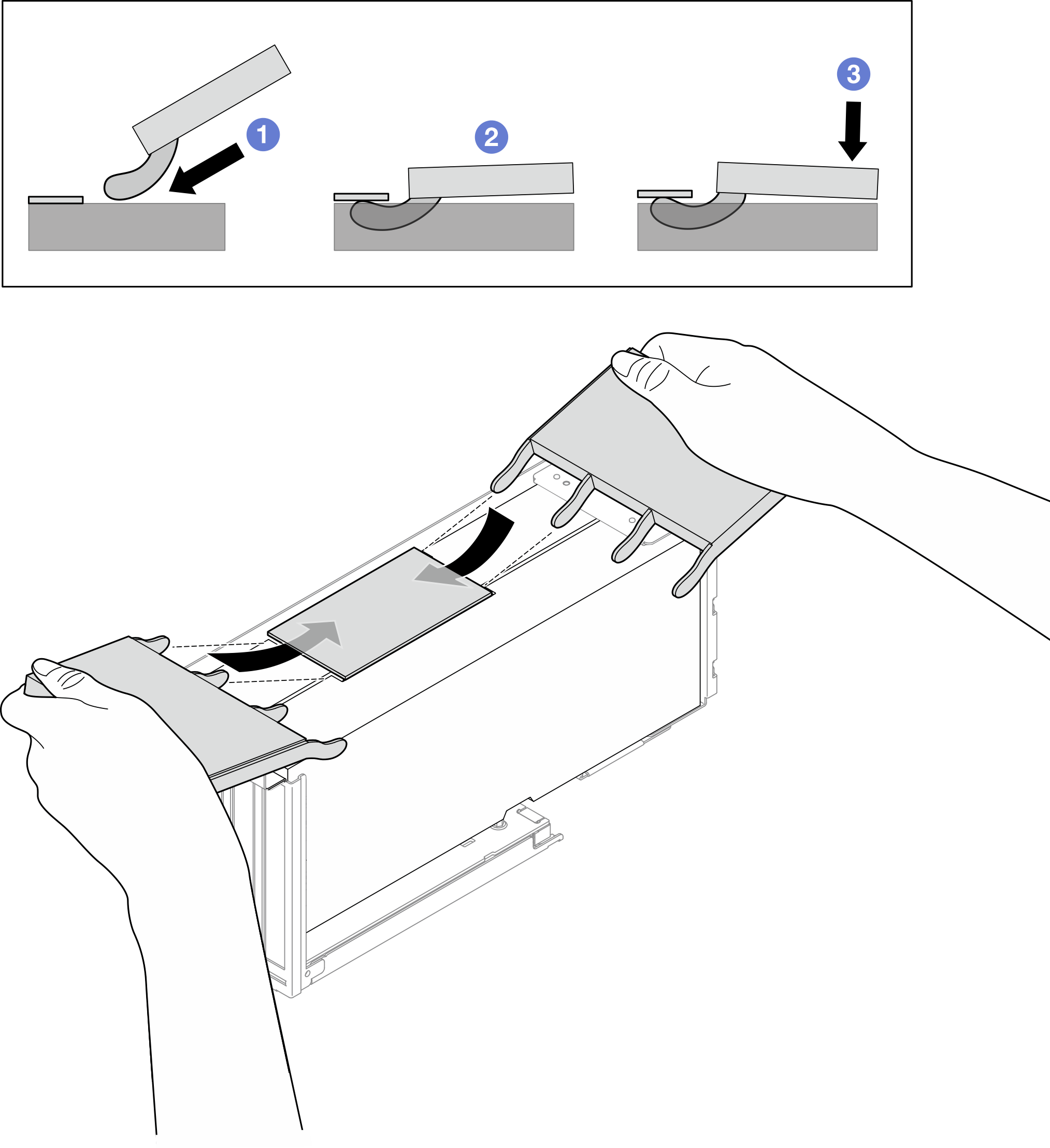

   1. 將兩個 NVIDIA 橋接器拆卸工具插入鏈結橋接器兩端和 GPU 配接卡之間的空間。
   2. 將掛鉤與鏈結橋接器的底部嚙合。
   3. 輕輕向下按壓拆卸工具，使鏈結橋接器脫離 GPU 配接卡。
   註

   確保使用兩個拆卸工具同時鬆開鏈結橋接器的兩端，以避免傾斜造成接頭損壞。

   圖 5. 鬆開 GPU 配接卡鏈結橋接器

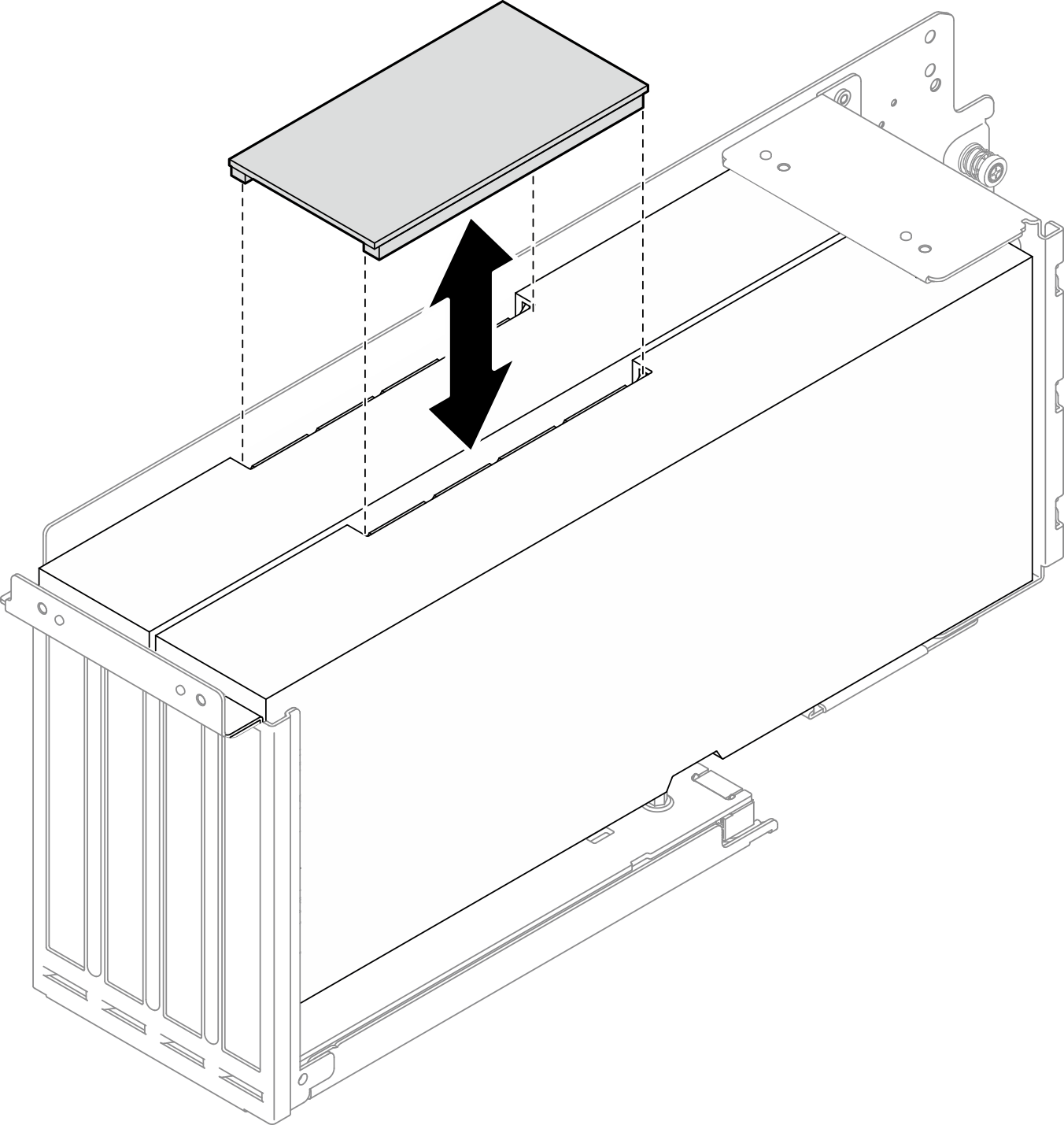

3. 從 GPU 配接卡卸下鏈結橋接器。
   圖 6. 卸下 GPU 配接卡鏈結橋接器
