Retrait des ponts de liaison d’adaptateur GPU
Suivez les instructions de cette section pour retirer les ponts de liaison d’adaptateur GPU.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Suivez les instructions supplémentaires fournies dans toute documentation livrée avec l’adaptateur GPU.
Procédez selon la section qui correspond à la configuration :
Retrait d’un pont de liaison à 2 emplacements
Procédure
- Retirez le support latéral du boîtier de carte mezzanine.Figure 1. Retrait du support latéral
Desserrez les deux vis à l'arrière du boîtier de carte mezzanine.
Desserrez les deux vis à l'avant du boîtier de carte mezzanine.
Retirez le support latéral du boîtier de carte mezzanine.
- Retirer le pont de liaison d’adaptateur GPU des adaptateurs GPU à l’aide d’une ventouse.

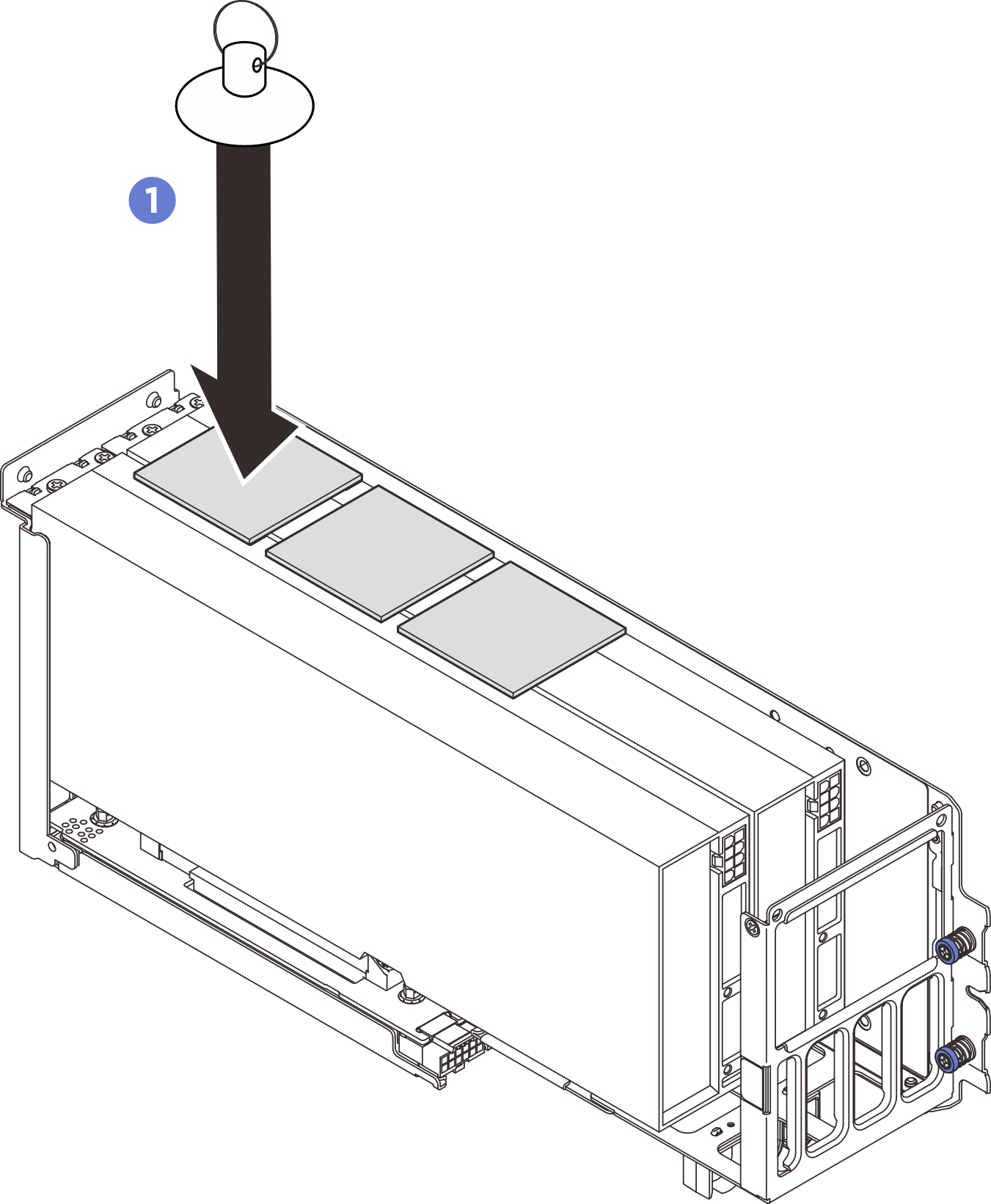

- Appuyez la ventouse contre le pont de liaison de l’adaptateur GPU jusqu’à ce qu’elle y adhère.Figure 2. Retrait d’un pont de liaison d’un adaptateur GPU

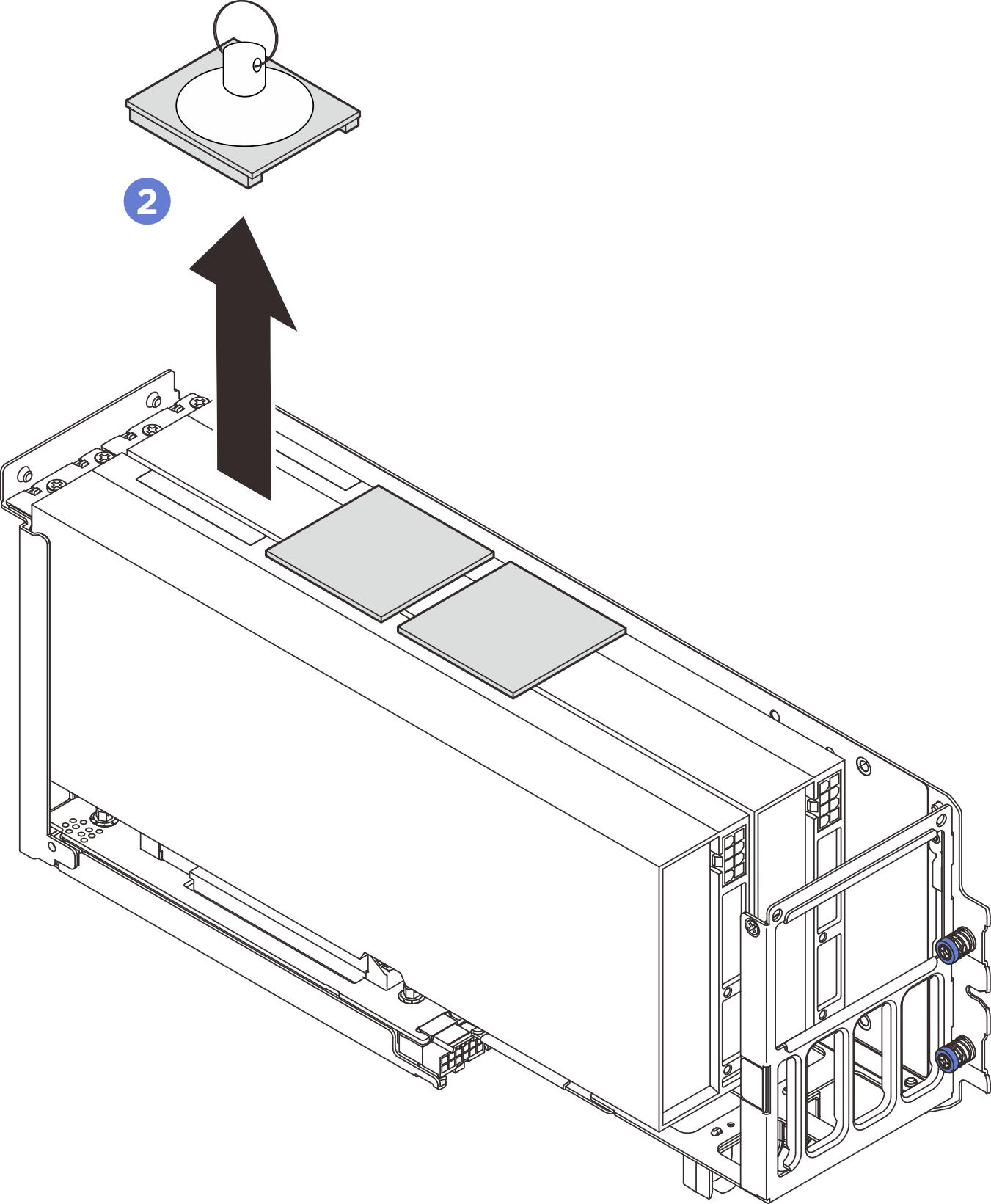

- Tirez sur la ventouse et retirez le pont de liaison d’adaptateur GPU des adaptateurs GPU à l’aide de la ventouse.Figure 3. Retrait d’un pont de liaison d’un adaptateur GPU
Après avoir terminé
Si vous n’installez pas d’unité de remplacement, installez les caches de connecteur de liaison sur les adaptateurs GPU.

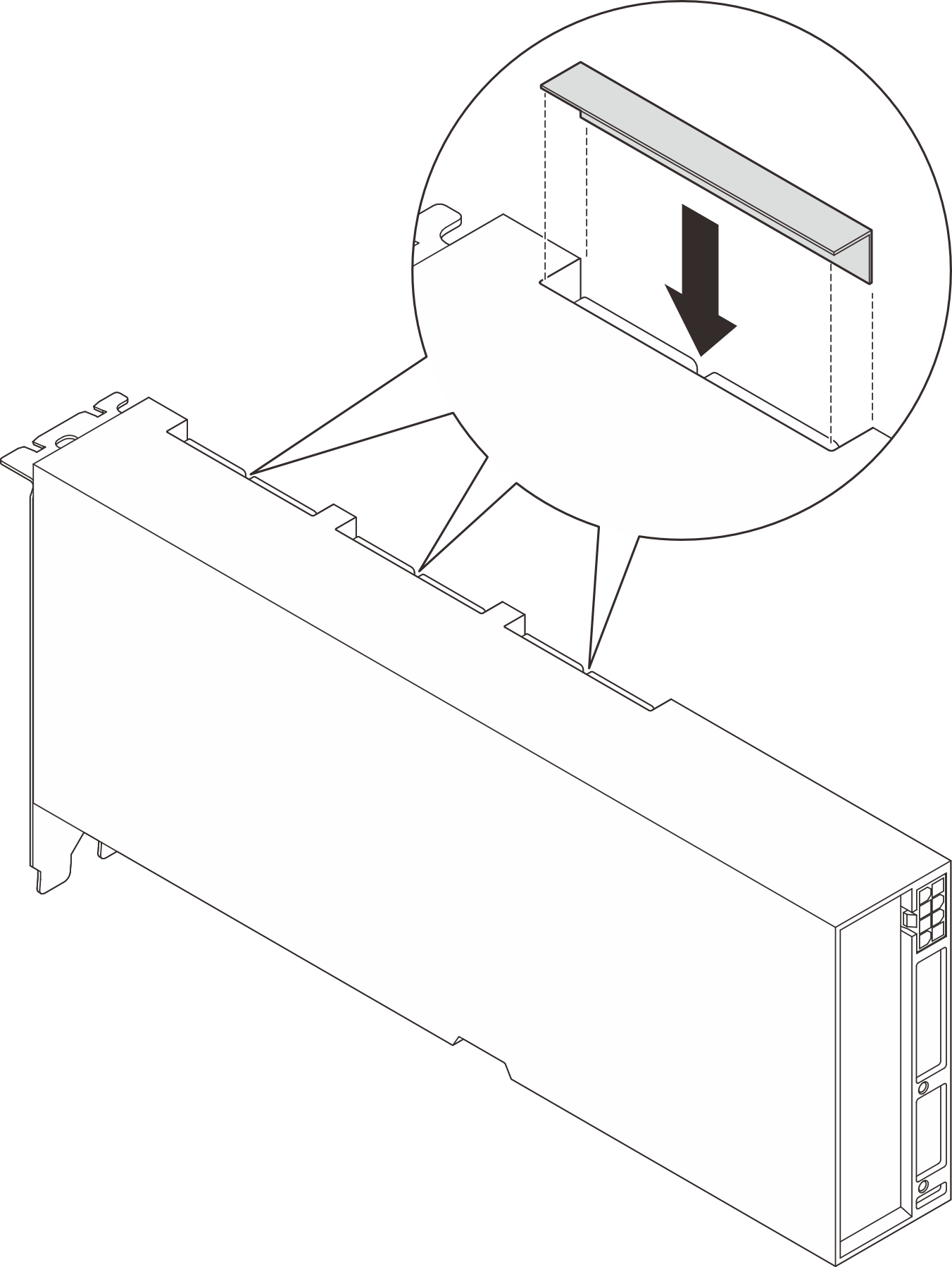

Figure 4. Installation de caches de connecteur de liaison
Pour installer une unité de remplacement, voir Installation de ponts de liaison d’adaptateur GPU.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Vidéo de démonstration
Retrait d’un pont de liaison à 2 voies
Procédure
- Dégagez le pont de liaison des adaptateurs GPU.
- Insérez les deux outils de retrait de pont NVIDIA dans l’espace entre les deux extrémités du pont de liaison et les adaptateurs GPU.
- Engagez les crochets avec le bas du pont de liaison.
- Appuyez doucement sur les outils de retrait pour libérer le pont de liaison des adaptateurs GPU.

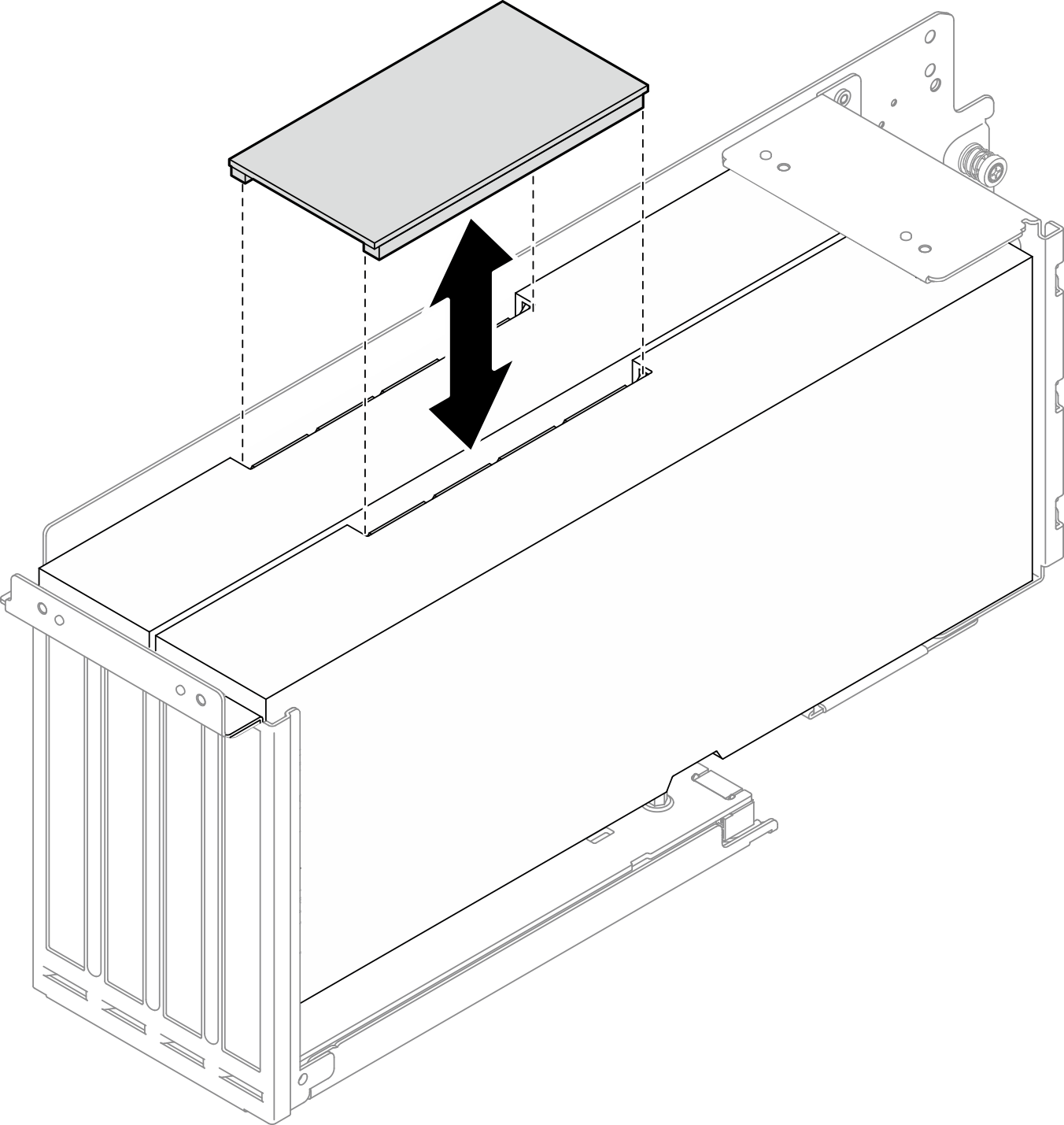

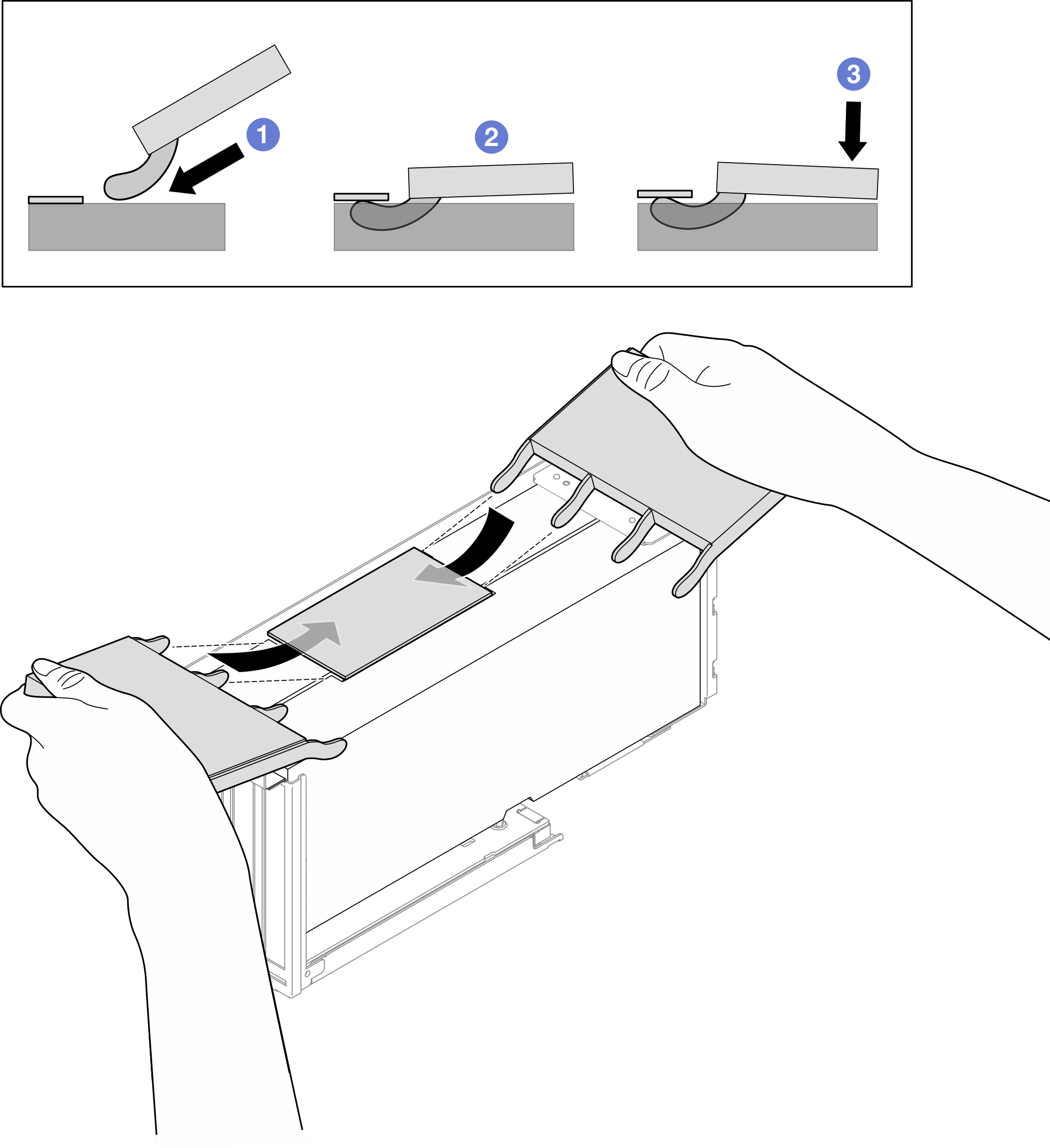

RemarqueVeillez à utiliser deux outils de retrait pour dégager les deux extrémités du pont de liaison en même temps afin d’éviter une inclinaison qui pourrait endommager les connecteurs.Figure 5. Libération d’un pont de liaison d’un adaptateur GPU
- Retirez le pont de liaison des adaptateurs GPU.Figure 6. Retrait d’un pont de liaison d’un adaptateur GPU
Après avoir terminé
Si vous n’installez pas d’unité de remplacement, installez les caches de connecteur de liaison sur les adaptateurs GPU.
Pour installer une unité de remplacement, voir Installation de ponts de liaison d’adaptateur GPU.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
