Снятие мостов адаптеров графических процессоров

В этом разделе приведены инструкции по снятию мостов адаптеров графических процессоров.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Следуйте дополнительным инструкциям в любой документации, входящей в комплект поставки адаптера графического процессора.

Прим.
В зависимости от типа адаптер графического процессора может выглядеть несколько иначе, чем на рисунках в этом разделе.

Перейдите к разделу, соответствующему конфигурации:

Снятие моста с 2 гнездами​

Процедура

Прим.
Убедитесь в наличии присоски для надлежащего снятия компонента.

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите блок платы-адаптера Riser. См. раздел Снятие переднего блока платы-адаптера Riser.
  2. Снимите боковую опорную скобу с отсека платы-адаптера Riser.
    Рис. 1. Снятие боковой опорной скобы
    Side support bracket removal
    1. Ослабьте два винта на задней части отсека платы-адаптера Riser.
    2. Ослабьте два винта на передней части отсека платы-адаптера Riser.
    3. Снимите боковую опорную скобу с отсека платы-адаптера Riser.
  3. Снимите мост адаптера графического процессора с адаптеров графических процессоров при помощи присоски.
    1. Прижмите присоску к мосту адаптера графического процессора так, чтобы она зафиксировалась на месте.

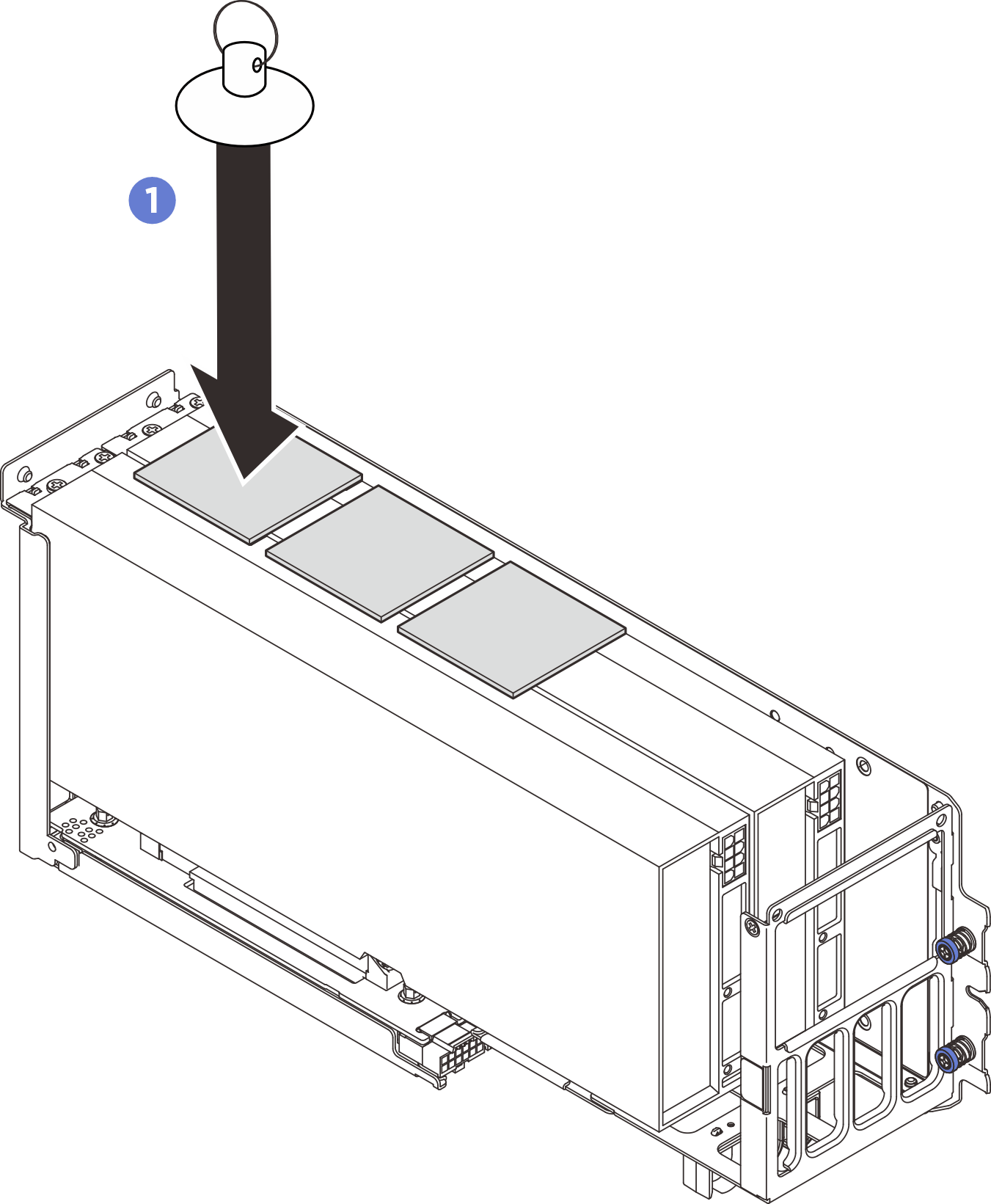

      Рис. 2. Снятие моста адаптера графического процессора

    2. Потяните за присоску и снимите мост адаптера графического процессора вместе с присоской с адаптеров графических процессоров.

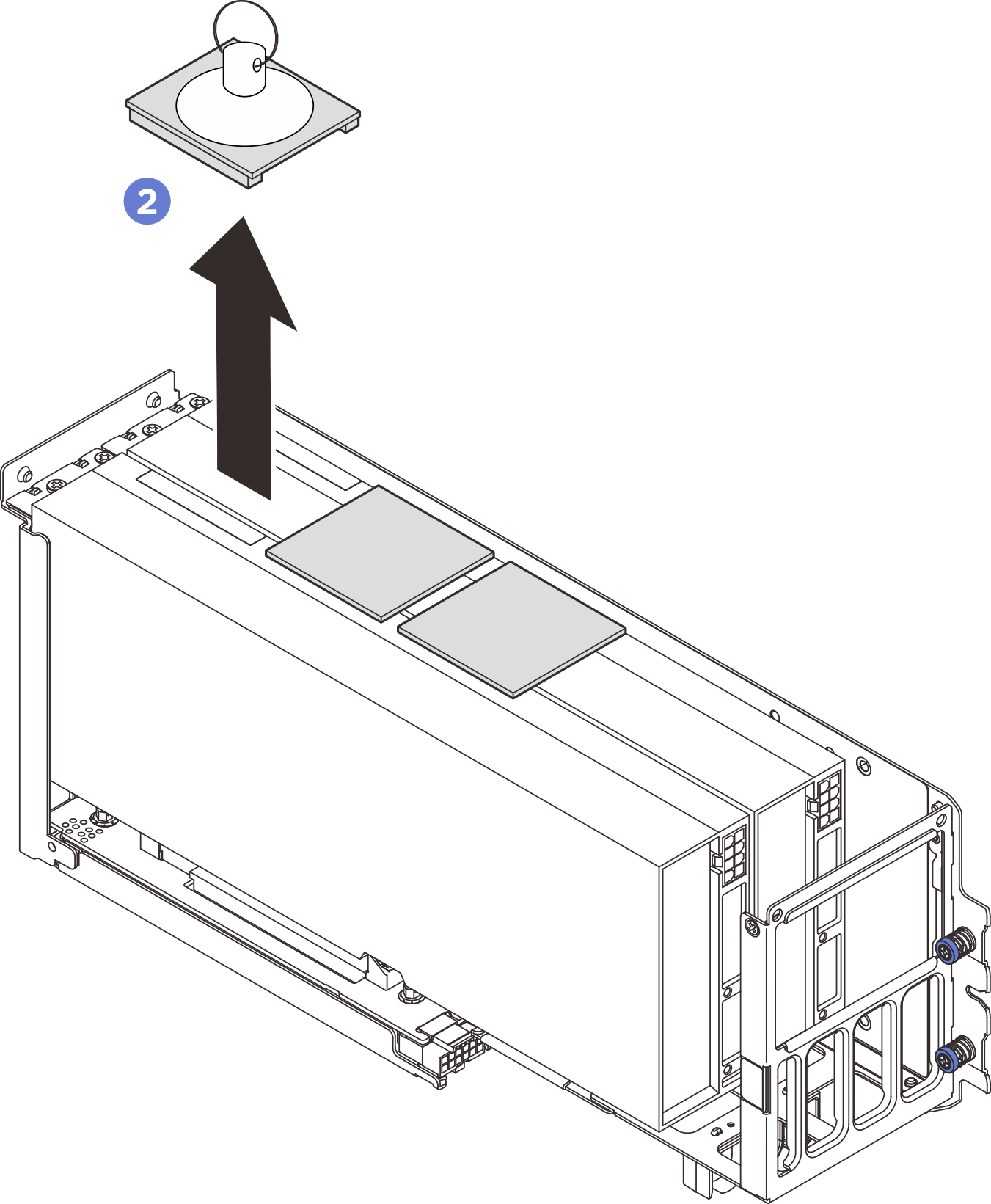

      Рис. 3. Снятие моста адаптера графического процессора

  4. Повторяйте 3 с другими мостами адаптеров графических процессоров, пока все мосты адаптеров графических процессоров не будут сняты с адаптеров графических процессоров.

После завершения

  • Если вы не планируете установить сменный блок, установите крышки разъемов подключения на адаптеры графических процессоров.

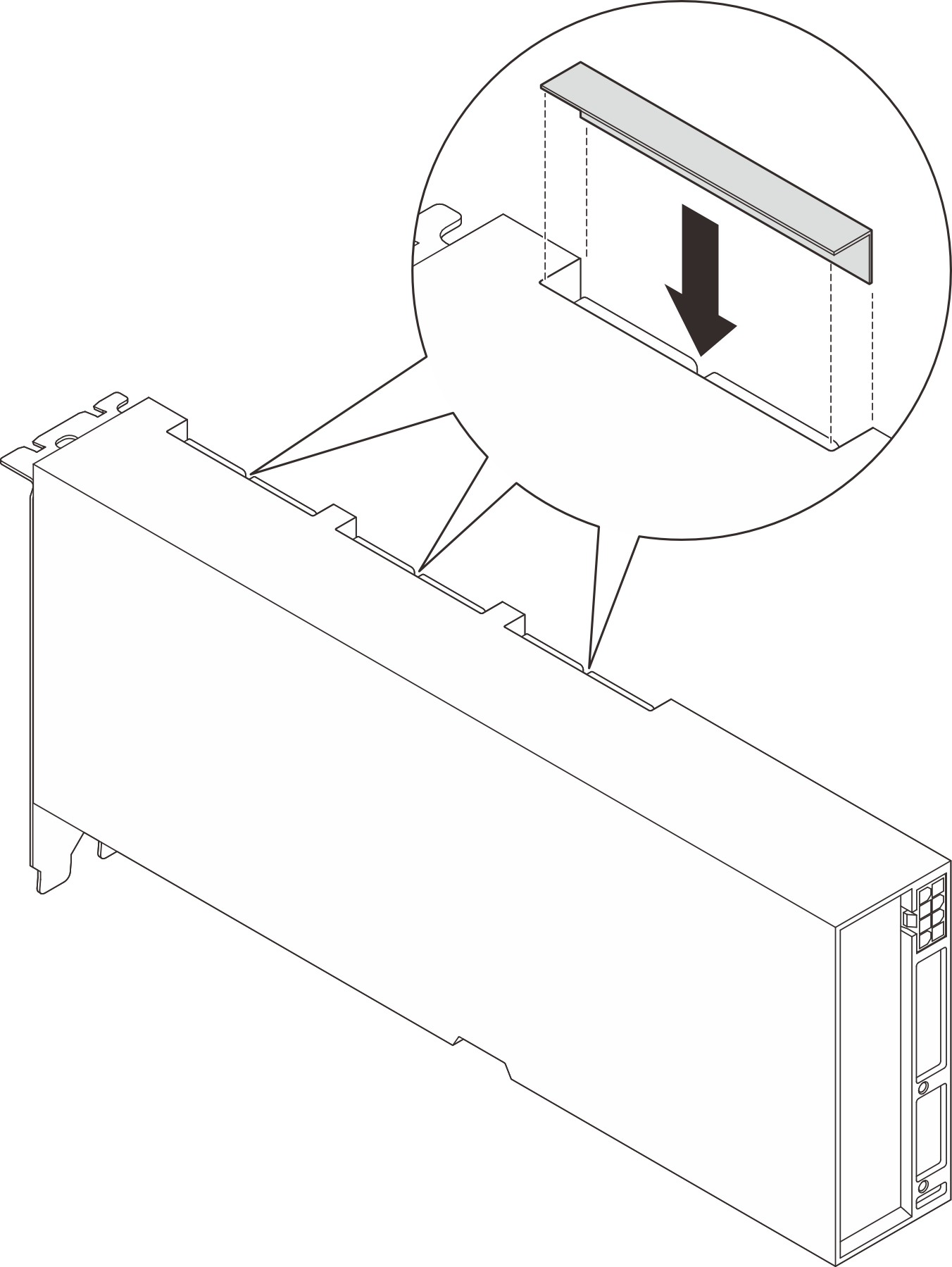

    Рис. 4. Установка крышки разъема подключения

  • Процедуру установки сменного модуля см. в разделе Установка мостов адаптеров графических процессоров.

  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

Демонстрационное видео

Посмотрите видео процедуры на YouTube

Снятие 2-канального моста​

Процедура

Прим.
Убедитесь в наличии двух инструментов для снятия моста NVIDIA, позволяющих правильно снять этот компонент.

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
    4. Снимите воздуховод переднего графического процессора высокой мощности. См. раздел Снятие воздуховода переднего графического процессора высокой мощности.
    5. Снимите блок платы-адаптера Riser переднего графического процессора высокой мощности. См. раздел Снятие блока платы-адаптера Riser переднего графического процессора высокой мощности.
    1. Выполните шаги с 1 по 5 в разделе Снятие адаптера переднего графического процессора высокой мощности.
  2. Отсоедините мост от адаптеров графических процессоров.
    1. Вставьте два инструмента для снятия моста NVIDIA в пространство между обеими сторонами моста и адаптерами графических процессоров.
    2. Зацепите крючки за нижнюю часть моста.
    3. Аккуратно нажмите на инструменты для снятия, чтобы отсоединить мост от адаптеров графических процессоров.
    Прим.
    Обязательно используйте два инструмента для снятия, чтобы отсоединить обе стороны моста одновременно во избежание наклона, который может привести к повреждению разъемов.
    Рис. 5. Отсоединение моста адаптера графического процессора

  3. Снимите мост с адаптеров графических процессоров.

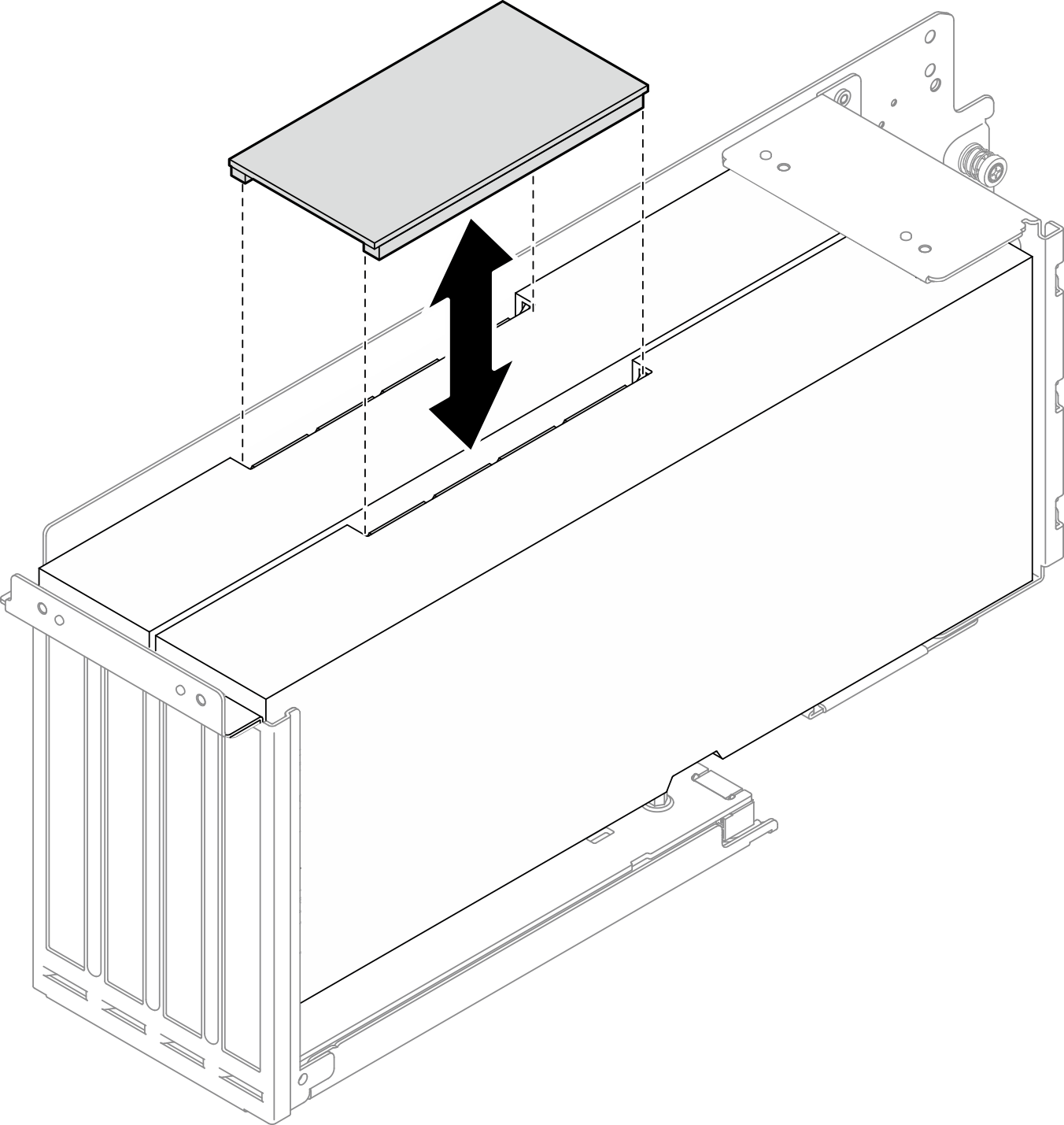

    Рис. 6. Снятие моста адаптера графического процессора

После завершения

  • Если вы не планируете установить сменный блок, установите крышки разъемов подключения на адаптеры графических процессоров.

  • Процедуру установки сменного модуля см. в разделе Установка мостов адаптеров графических процессоров.

  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
