Снятие адаптера переднего графического процессора высокой мощности

В этом разделе приведены инструкции по снятию адаптера переднего графического процессора высокой мощности.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите воздуховод переднего графического процессора высокой мощности. См. раздел Снятие воздуховода переднего графического процессора высокой мощности.
    4. Снимите блок платы-адаптера Riser переднего графического процессора высокой мощности. См. раздел Снятие блока платы-адаптера Riser переднего графического процессора высокой мощности.
  2. Отсоедините все кабели питания графического процессора от блока платы-адаптера Riser.
    Рис. 1. Кабели питания графического процессора высокой мощности

    1 Разъемы питания графического процессора на платах-адаптерах Riser2 Разъемы питания на адаптерах графических процессоров
  3. Ослабьте все винты, фиксирующие адаптеры графических процессоров.
    Рис. 2. Винты адаптера графического процессора

  4. Ослабьте четыре винта, фиксирующих боковую опорную скобу; затем снимите скобу с отсека платы-адаптера Riser.
    Рис. 3. Снятие боковой опорной скобы

  5. Ослабьте три винта, фиксирующих заднюю скобу; затем снимите скобу с отсека платы-адаптера Riser.
    Рис. 4. Снятие задней скобы

  6. Если установлен 2-канальный мост, снимите его. См. раздел Снятие 2-канального моста.
  7. Снимите адаптер графического процессора высокой мощности.

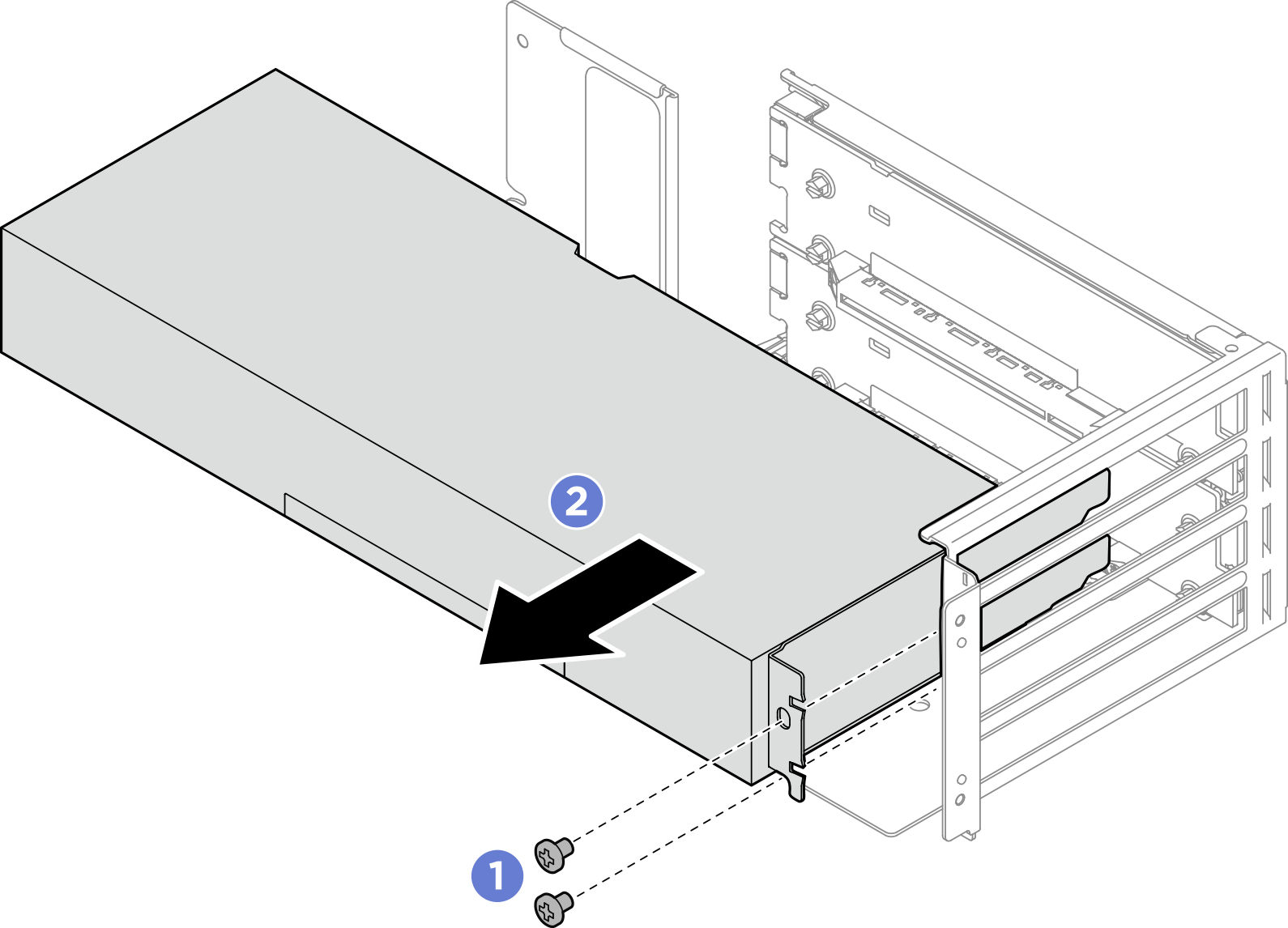

    Рис. 5. Снятие адаптера графического процессора высокой мощности

    1. Ослабьте два винта, фиксирующих адаптер графического процессора.
    2. Возьмите адаптер графического процессора за края и аккуратно извлеките его из гнезда PCIe.
  8. Если в гнездо не требуется устанавливать новый адаптер, установите заглушку гнезда. Вставьте заглушку в гнездо, а затем зафиксируйте ее одним винтом.
    Рис. 6. Заглушка гнезда PCIe

После завершения

  1. Установите сменный модуль. См. раздел Установка адаптера переднего графического процессора высокой мощности.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
