卸下正面高功率 GPU 适配器

按照本节中的说明卸下正面高功率 GPU 适配器。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

1. 为本任务做好准备。
   1. 如果服务器安装在机架中，请在机架滑轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
   2. 卸下顶盖。请参阅卸下顶盖。
   3. 卸下正面高功率 GPU 导风管。请参阅卸下正面高功率 GPU 导风管。
   4. 卸下正面高功率 GPU 转接卡组合件。请参阅卸下正面高功率 GPU 转接卡组合件。

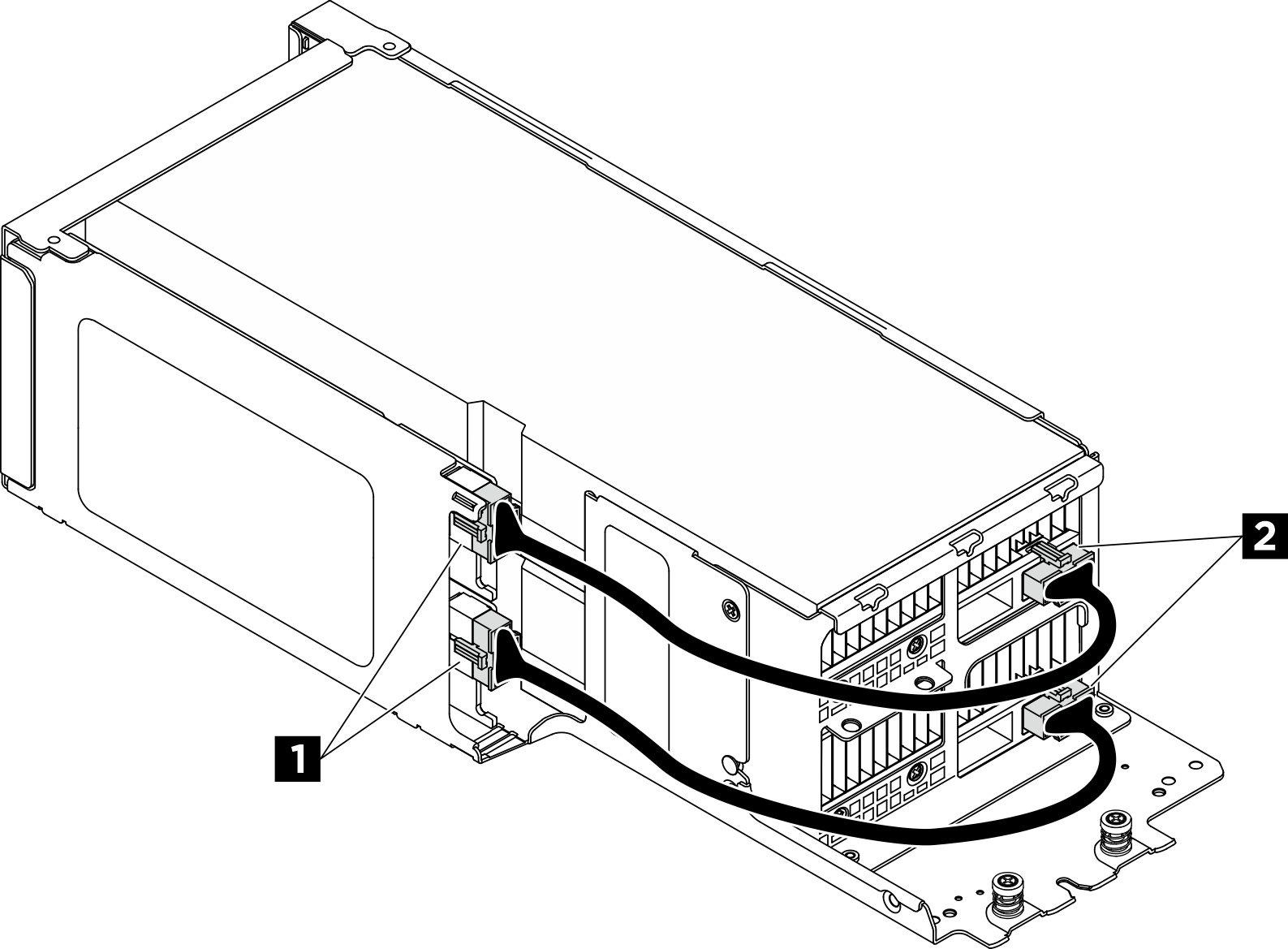

2. 从转接卡组合件上拔下所有 GPU 电源线。
   图 1. 高功率 GPU 电源线



   1 转接卡上的 GPU 电源接口

   2 GPU 适配器上的电源接口

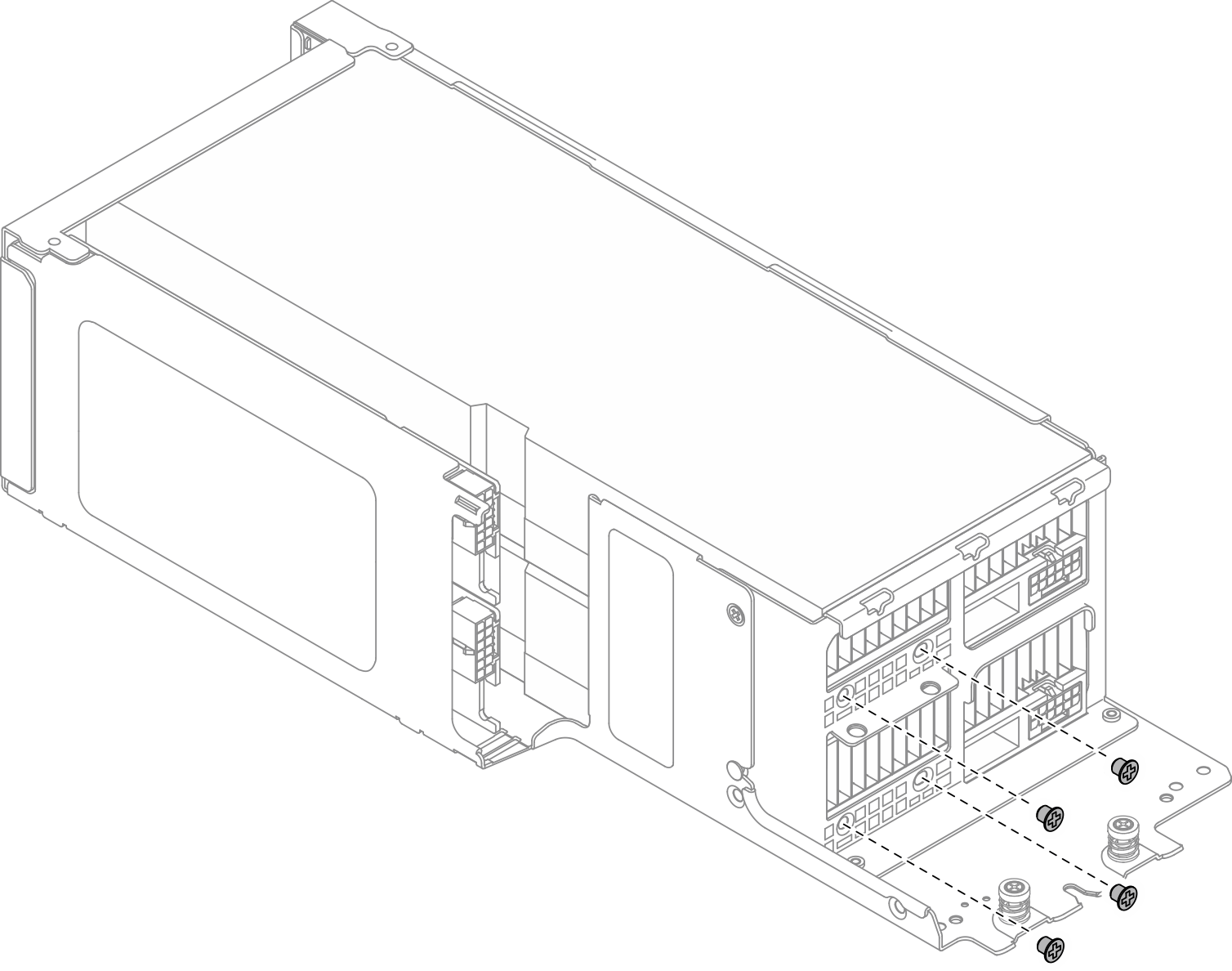

3. 拧松固定 GPU 适配器的所有螺钉。
   图 2. GPU 适配器螺钉

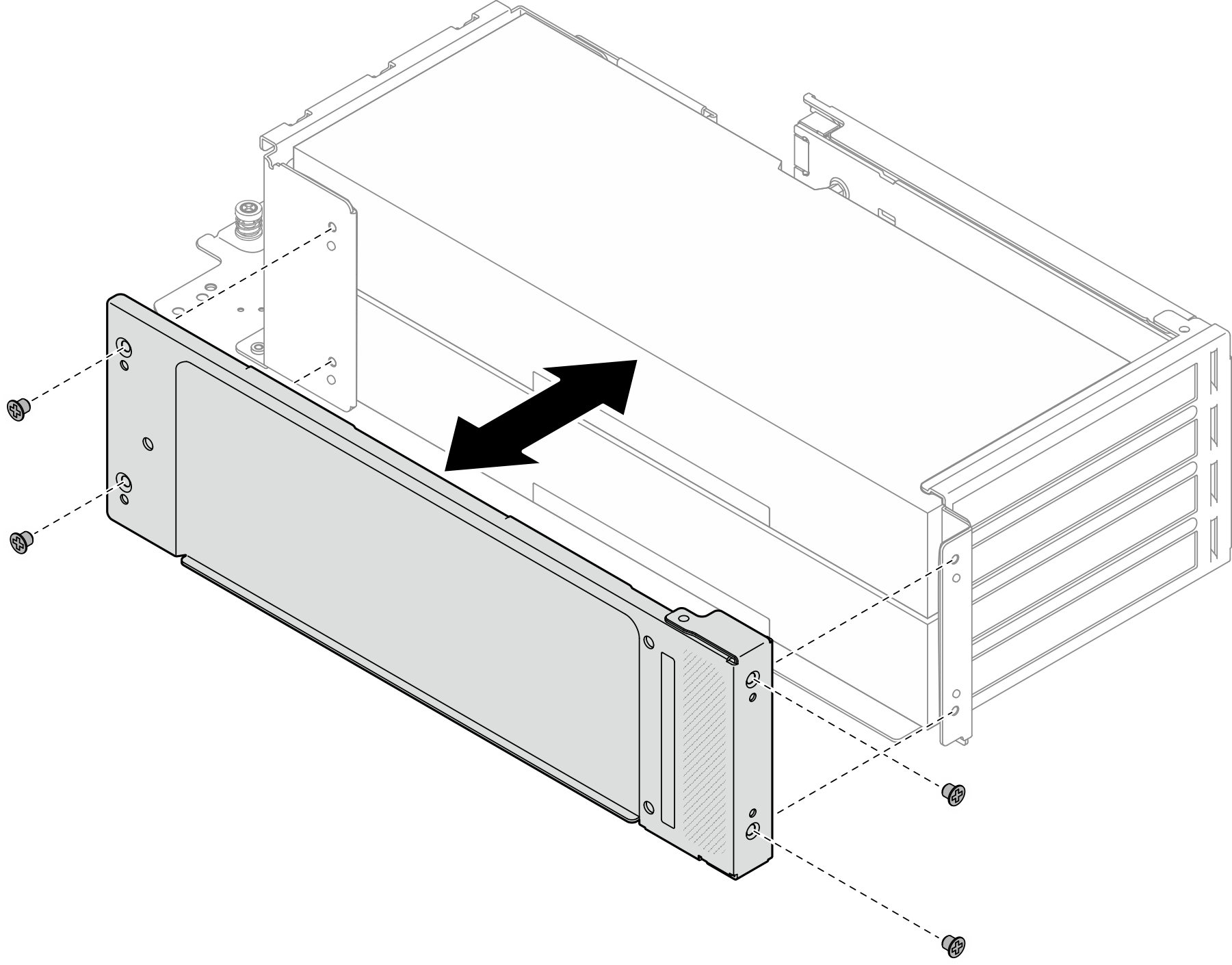

4. 松开固定侧面支撑架的四颗螺钉；然后，将支撑架从转接卡架上取下。
   图 3. 卸下侧面支撑架

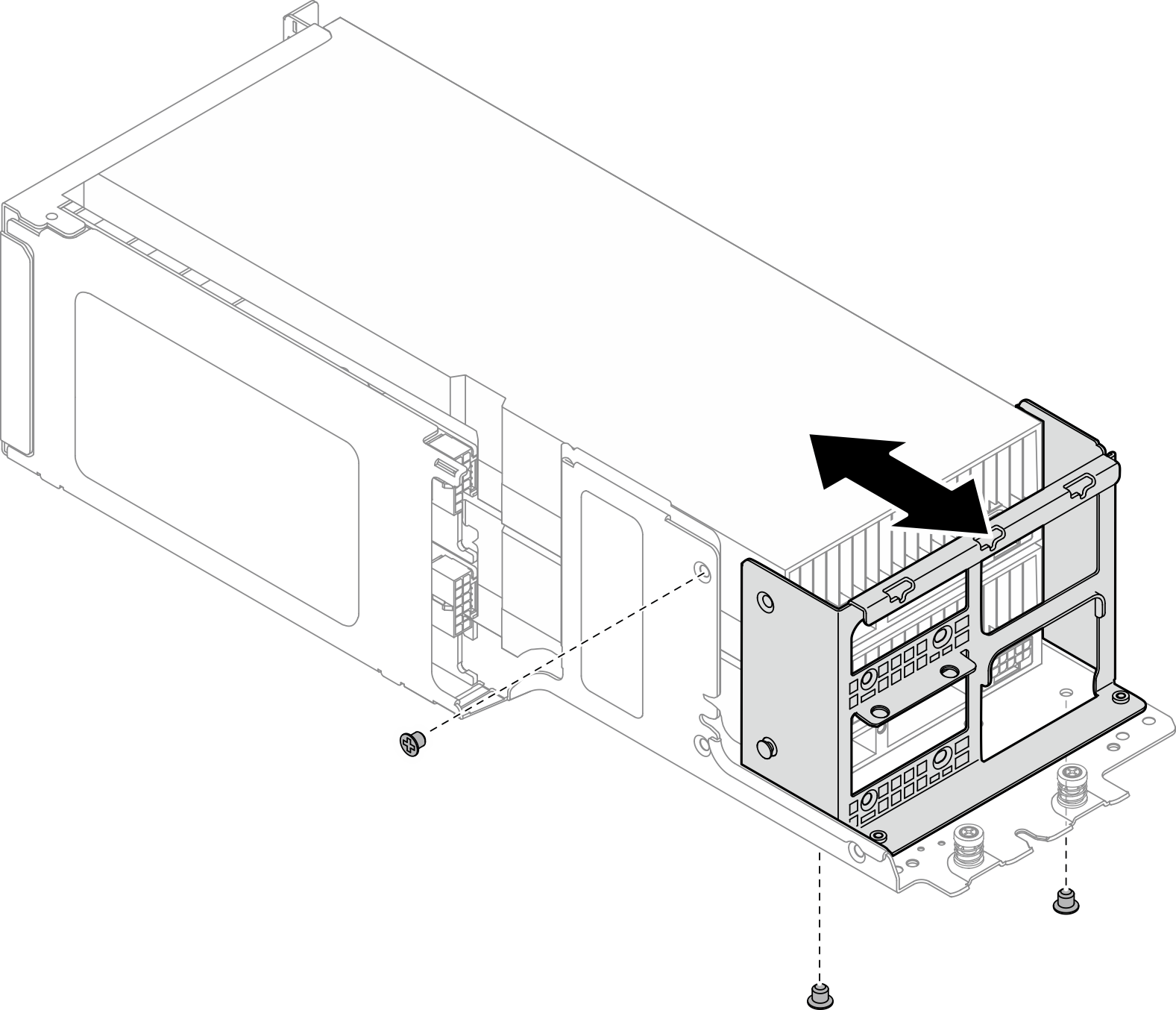

5. 松开固定后端支架的三颗螺钉；然后，将支架从转接卡架上取下。
   图 4. 卸下后端支架


6. 如果安装了 2 路桥接器，请将其卸下。请参阅卸下 2 路桥接器。

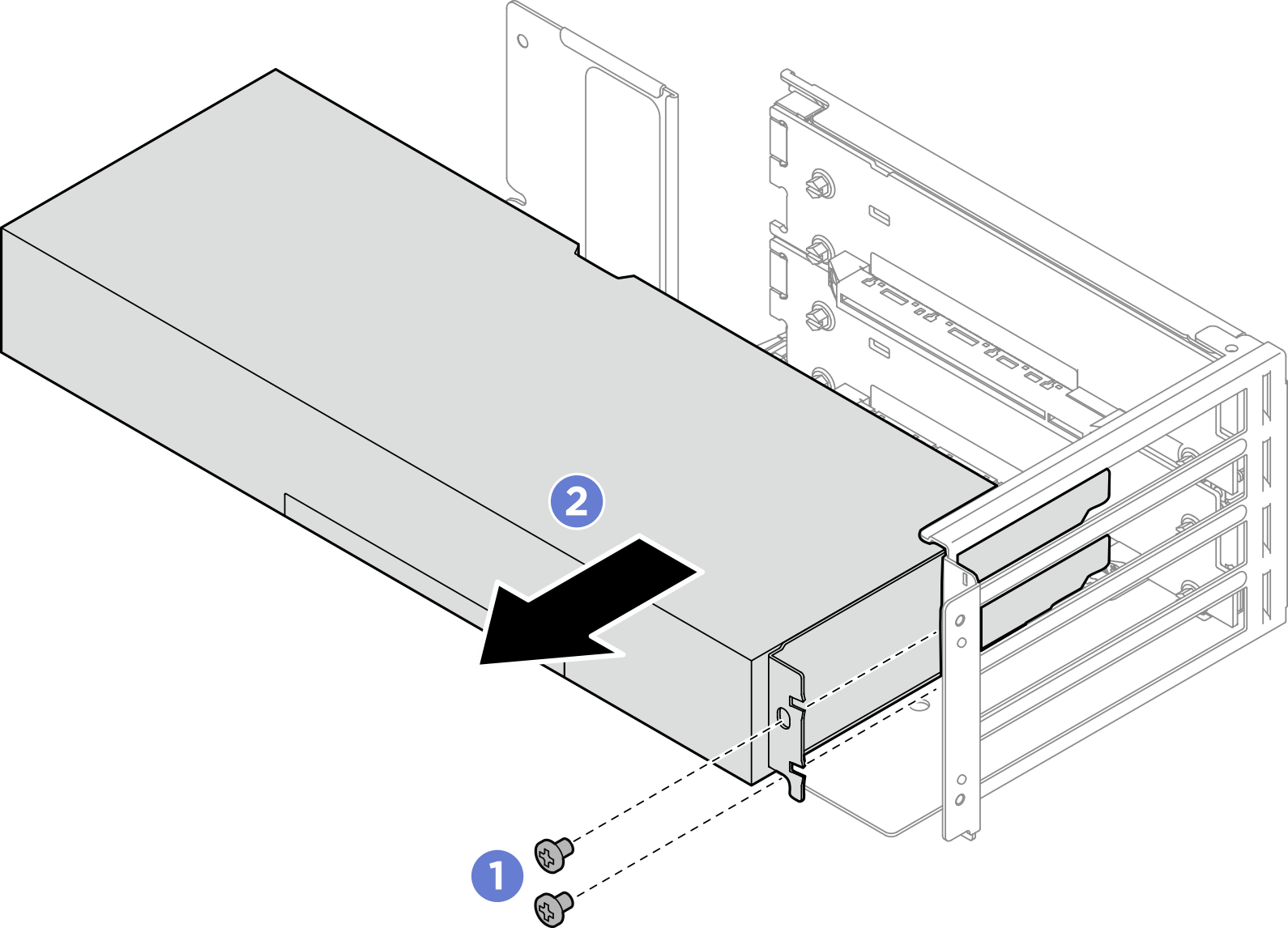

7. 卸下高功率 GPU 适配器。
   图 5. 卸下高功率 GPU 适配器


   1. 拧松固定 GPU 适配器的两颗螺钉。
   2. 抓住 GPU 适配器的边缘，小心地将其从 PCIe 插槽中抽出。

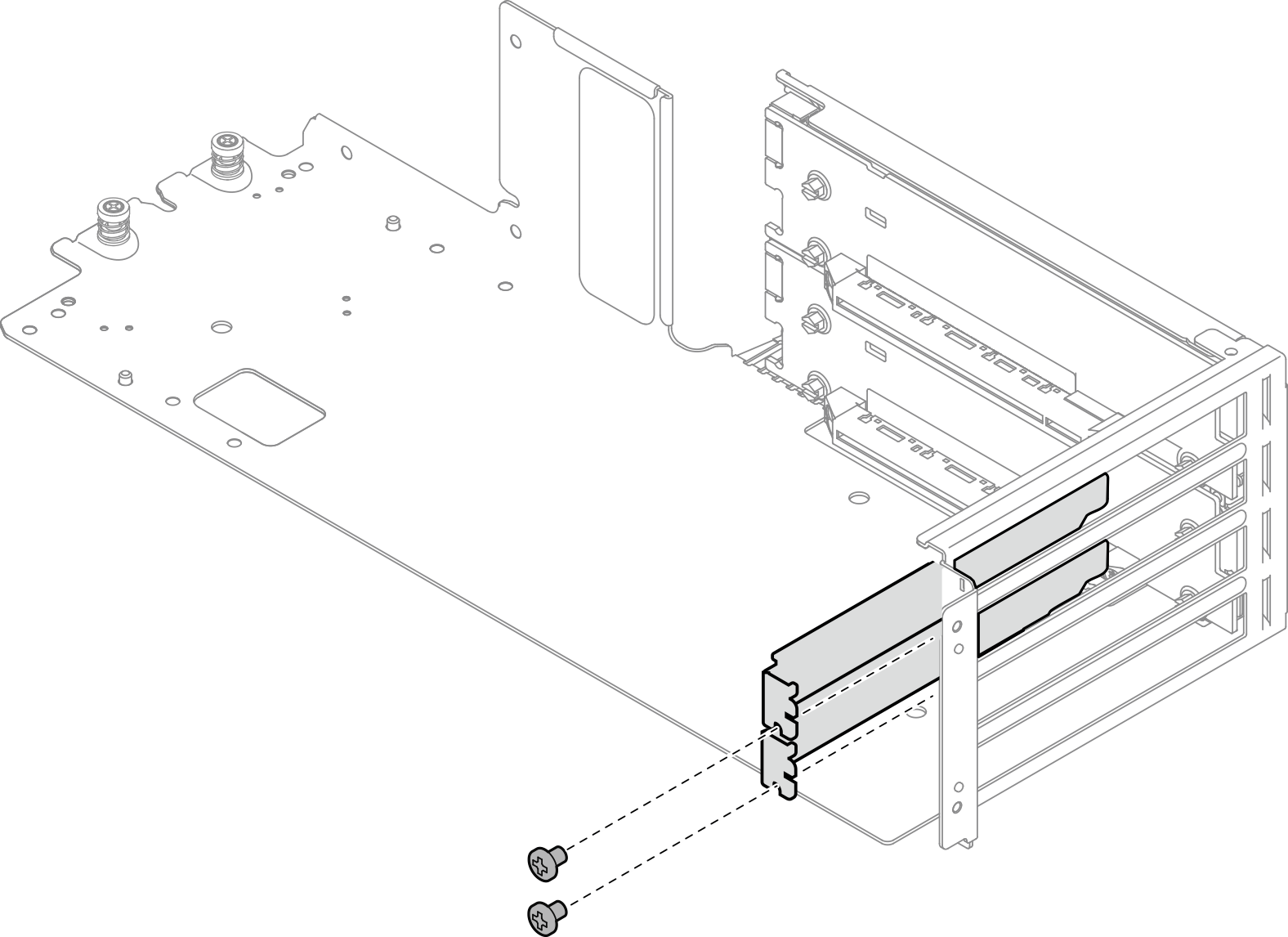

8. 如果插槽中不再安装替换适配器，请安装插槽填充件。将填充件插入插槽，然后用一颗螺钉固定填充件。
   图 6. PCIe 插槽填充件
