前面高ワット GPU アダプターの取り外し

前面高ワット GPU アダプターを取り外すには、このセクションの手順に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. 前面高ワット GPU エアー・ダクトを取り外します。前面高ワット GPU エアー・ダクトの取り外しを参照してください。
    4. 前面高ワット GPU ライザー・アセンブリーを取り外します。前面高ワット GPU ライザー・アセンブリーの取り外しを参照してください。
  2. ライザー・アセンブリーからすべての GPU 電源ケーブルを外します。

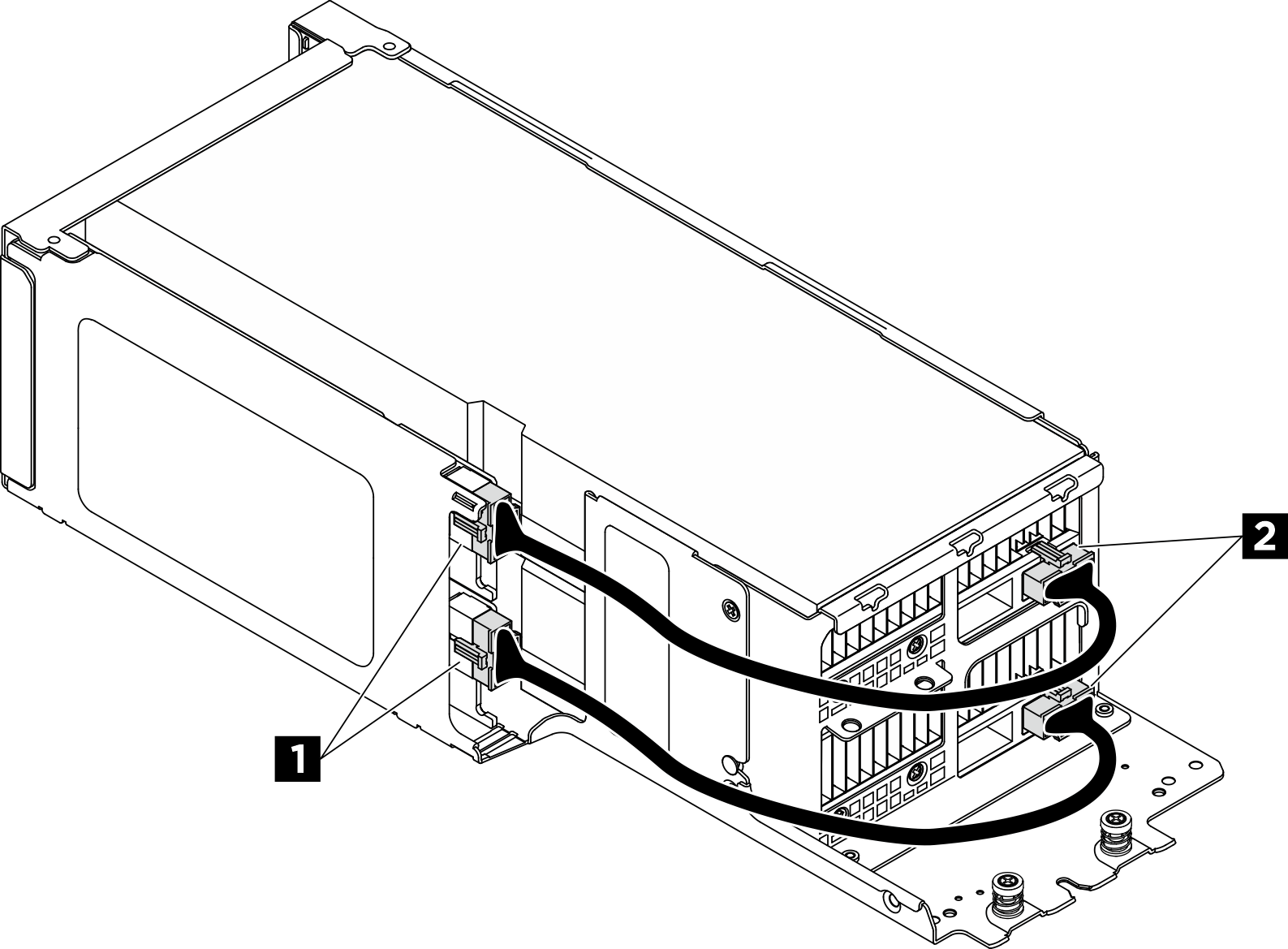

    図 1. 高ワット GPU 電源ケーブル

    1 ライザー・カード上の GPU 電源コネクター2 GPU アダプター上の電源コネクター
  3. GPU アダプターを固定しているすべてのねじを緩めます。

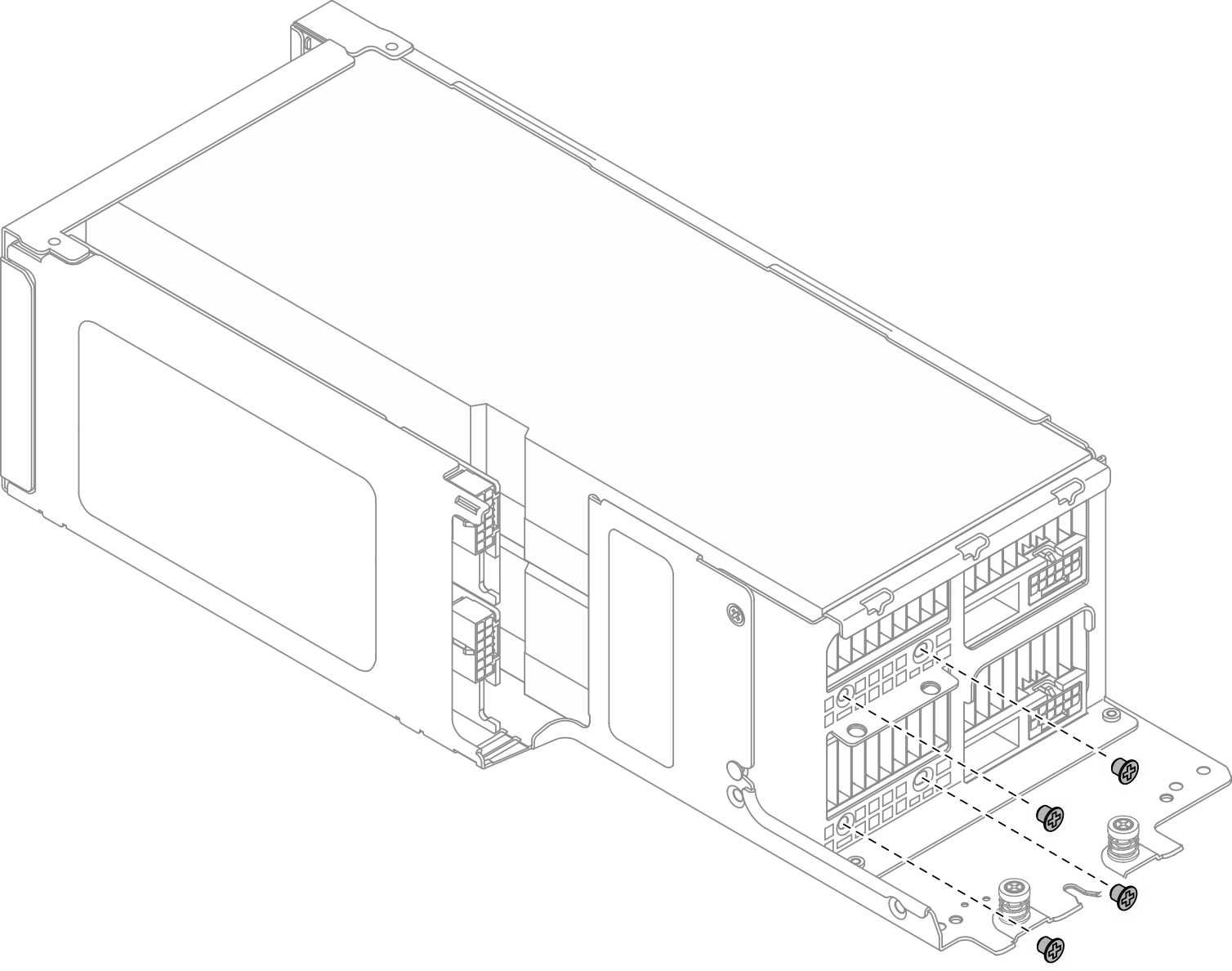

    図 2. GPU アダプターねじ

  4. サイド・サポート・ブラケットを固定している 4 本のねじを緩め、ライザー・ケージからブラケットを取り外します。

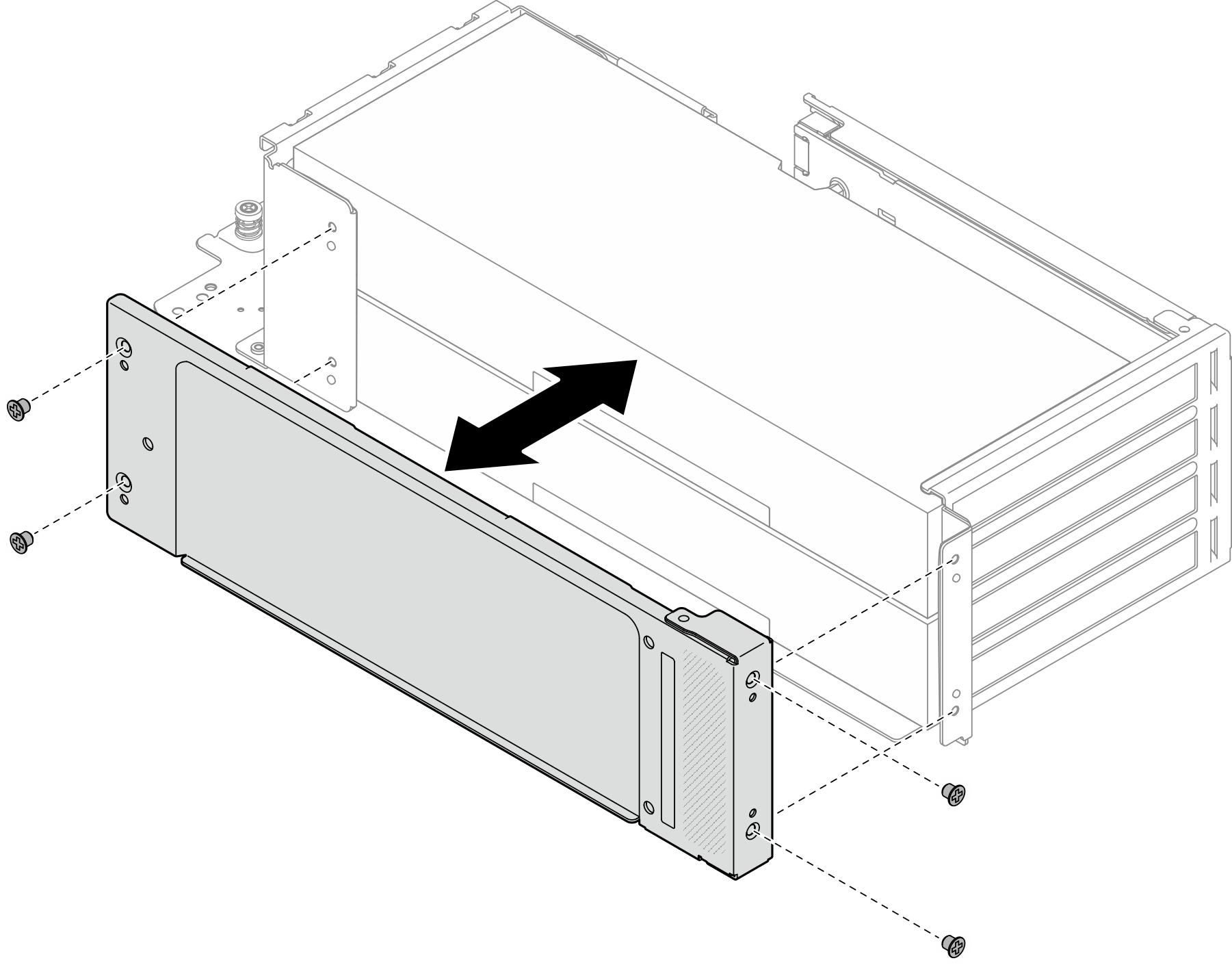

    図 3. サイド・サポート・ブラケットの取り外し

  5. 背面ブラケットを固定している 3 本のねじを緩め、ライザー・ケージからブラケットを取り外します。

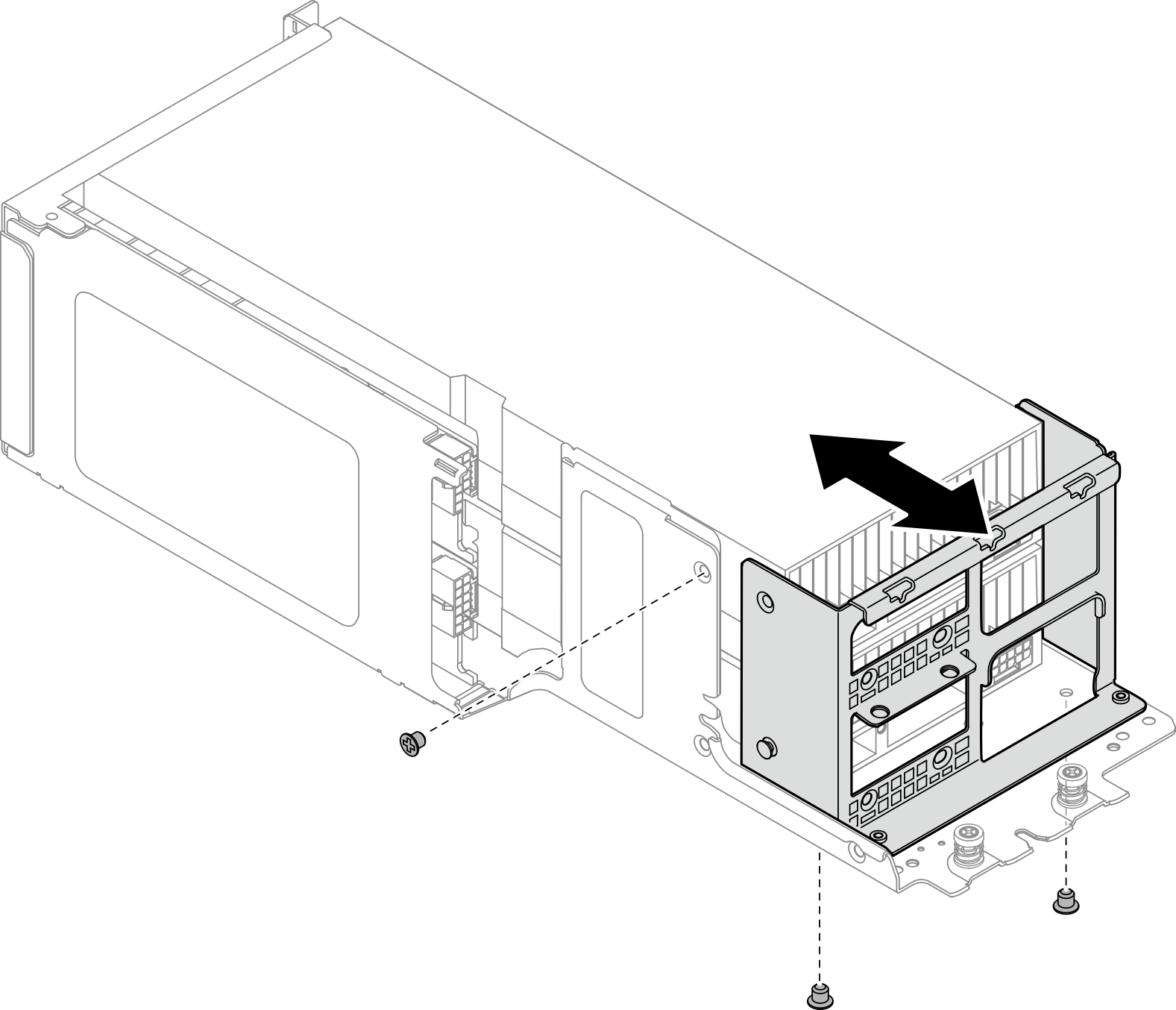

    図 4. 背面ブラケットの取り外し

  6. 2 ウェイ・リンク・ブリッジが取り付けられている場合は、リンク・ブリッジを取り外します。「2 ウェイ・リンク・ブリッジの取り外し」を参照してください。
  7. 高ワット GPU アダプターを取り外します。

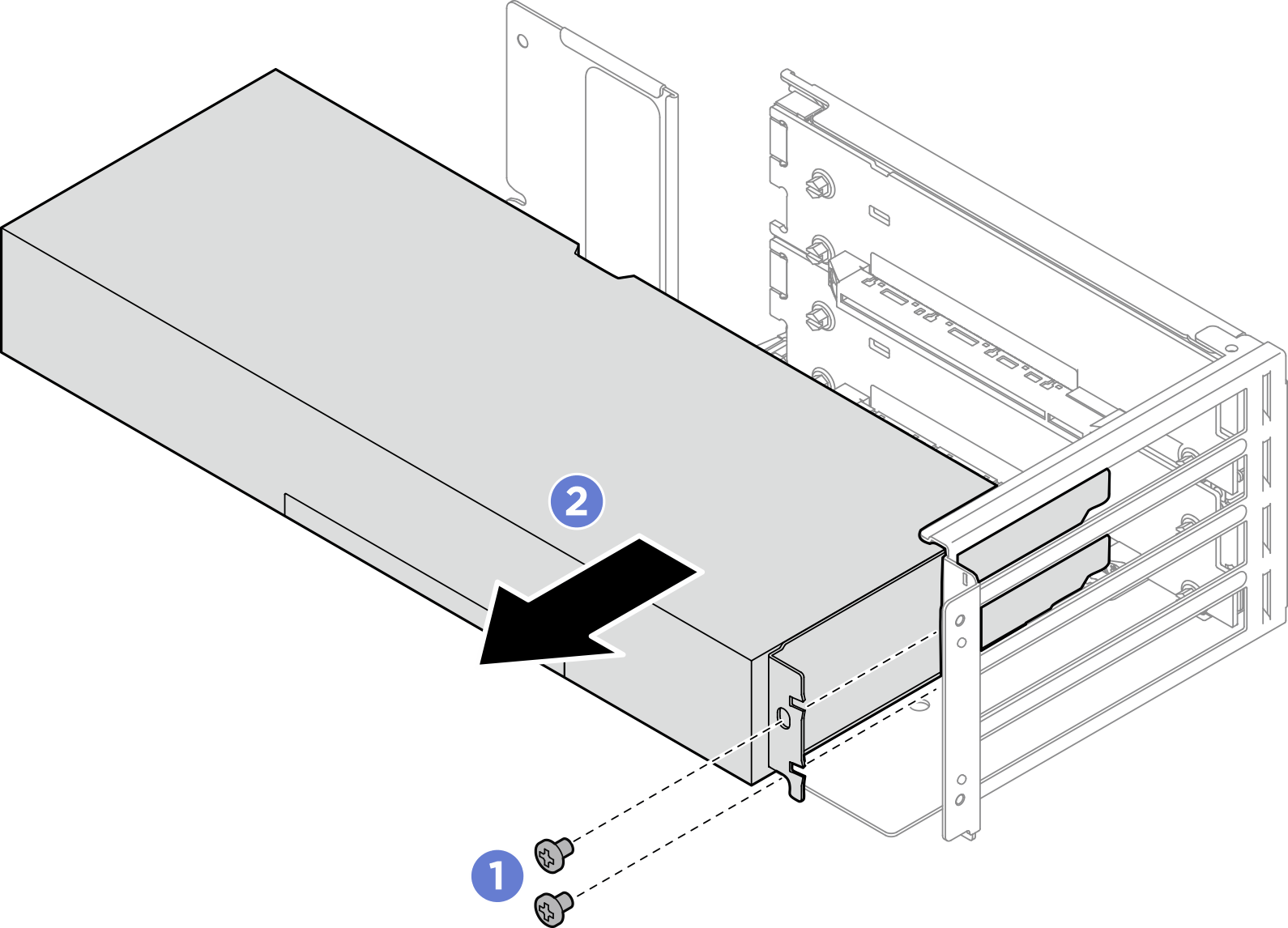

    図 5. 高ワット GPU アダプターの取り外し

    1. GPU アダプターを固定している 2 本のねじを緩めます。
    2. GPU アダプターの端をつかんで、PCIe スロットから慎重に引き出します。
  8. スロットに交換用アダプターを取り付けない場合、スロット・フィラーを取り付けます。フィラーをスロットに挿入し、1 本のねじでフィラーを固定します。

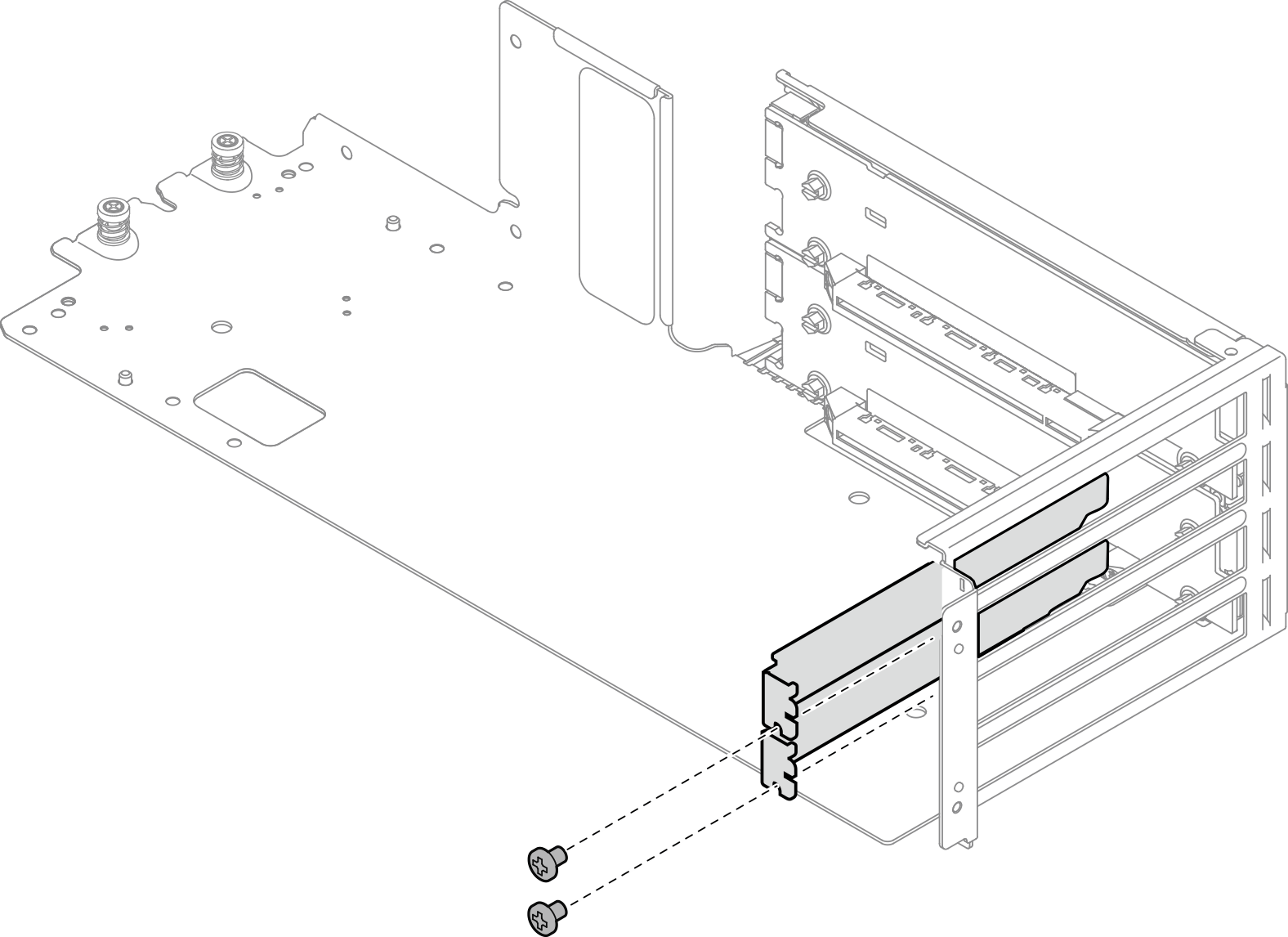

    図 6. PCIe スロット・フィラー

完了したら

  1. 交換用ユニットを取り付けます。前面高ワット GPU アダプターの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
