Siga as instruções nesta seção para remover um adaptador de GPU de alta potência frontal.
Sobre esta tarefa
S011
Bordas, cantos ou juntas pontiagudos nas proximidades.
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Procedimento
- Faça as preparações para a tarefa.
- Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
- Remova a tampa superior. Consulte Remover a tampa superior.
- Remova o duto de ar da GPU de alta potência frontal. Consulte Remover o duto de ar da GPU de alta potência frontal.
- Remova o conjunto de placa riser da GPU de alta potência frontal. Consulte Remover um conjunto de placa riser de GPU de alta potência frontal.
- Desconecte todos os cabos de alimentação da GPU do conjunto de placa riser.
Figura 1. Cabos de alimentação de GPU de alta potência
1 Conectores de energia de GPU nas placas riser | 2 Conectores de energia nos adaptadores de GPU |
- Solte todos os parafusos que prendem os adaptadores de GPU.
Figura 2. Parafusos do adaptador de GPU
- Solte os quatro parafusos que prendem o suporte de apoio lateral; em seguida, remova o suporte da gaiola de placa riser.
Figura 3. Remoção do suporte de apoio lateral
- Solte os três parafusos que prendem o suporte traseiro; em seguida, remova o suporte da gaiola de placa riser.
Figura 4. Remoção do suporte traseiro
- Se uma ponte de link de 2 vias estiver instalada, remova-a. Consulte Remover uma ponte de link de 2 vias.
- Remova o adaptador de GPU de alta potência.

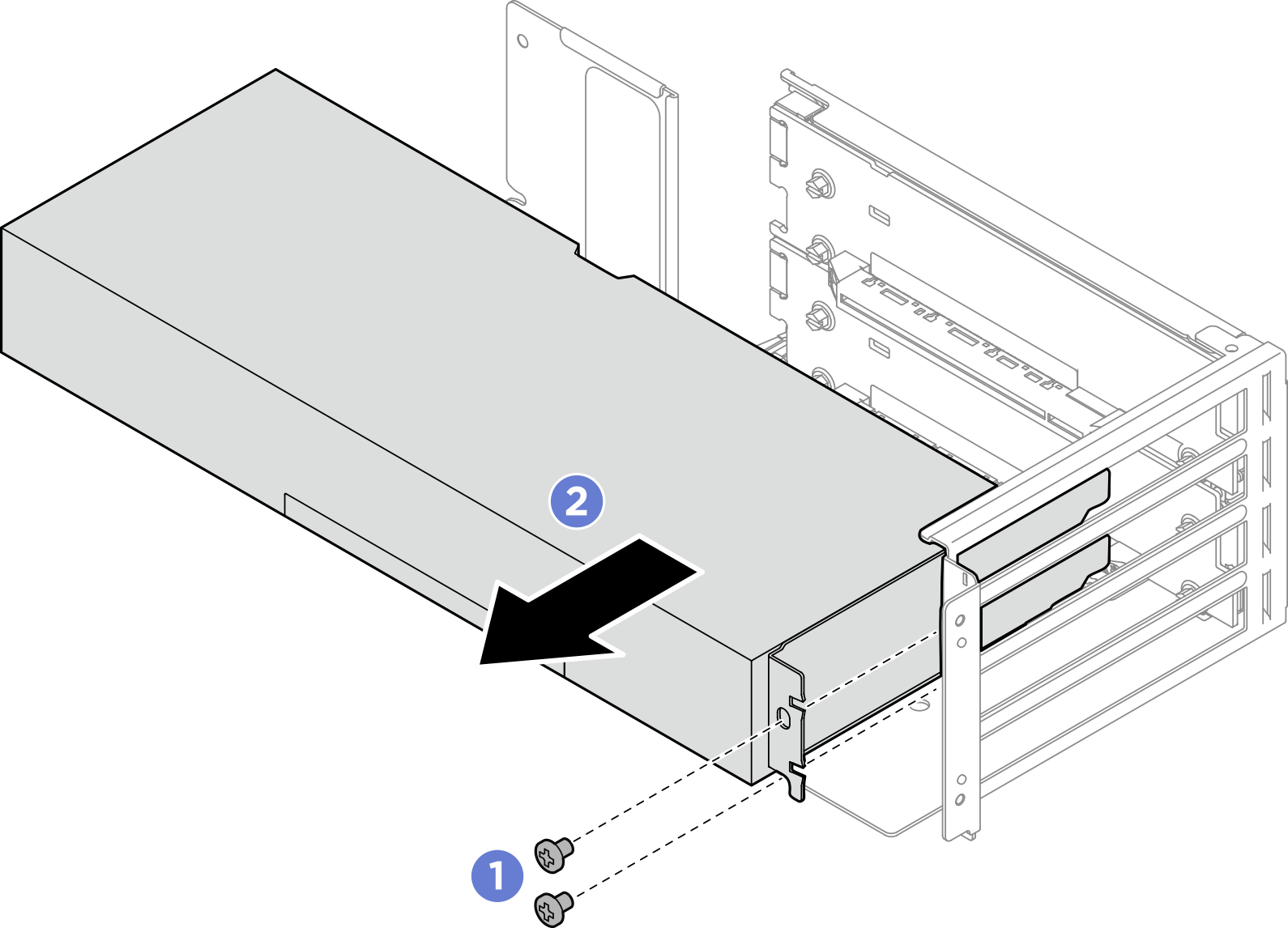

Figura 5. Remoção do adaptador de GPU de alta potência
Solte os dois parafusos que prendem o adaptador de GPU.
Segure o adaptador de GPU pelas bordas e retire-o com cuidado do slot PCIe.
- Se nenhum adaptador de substituição for instalado no slot, instale o preenchimento do slot. Insira o preenchimento no slot e, em seguida, prenda o preenchimento com um parafuso.
Figura 6. Preenchimento de slot PCIe
Depois de concluir
Instale uma unidade de substituição. Consulte Instalar um adaptador de GPU de alta potência frontal.
Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
