Instalar um adaptador de GPU de alta potência frontal

Siga as instruções nesta seção para instalar um adaptador de GPU de alta potência frontal.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Para saber as regras de instalação do adaptador PCIe, consulte Slots PCIe e adaptadores PCIe.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Se houver um preenchimento de slot instalado, solte o parafuso que prende o preenchimento e depois remova o preenchimento.

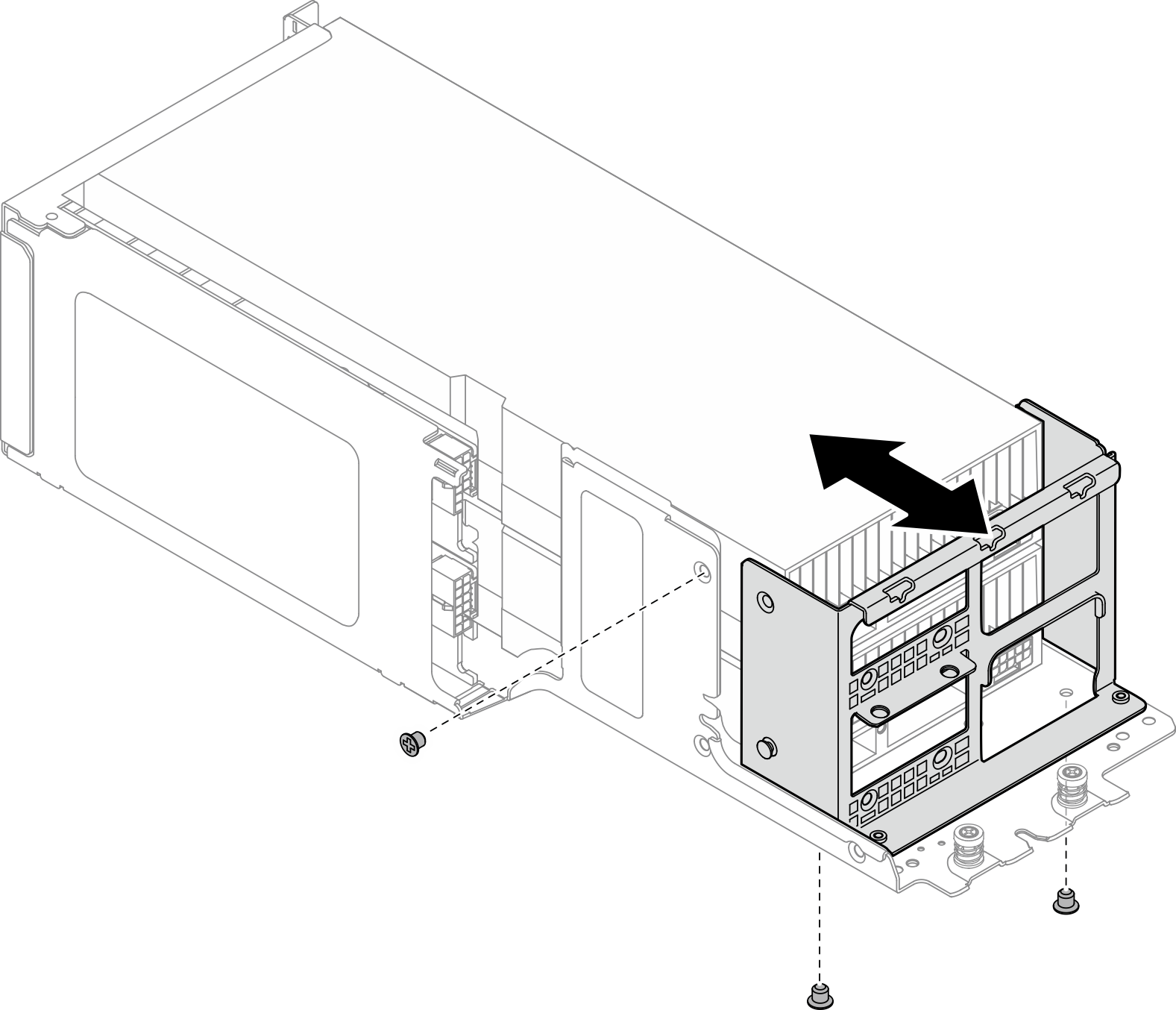

    Figura 1. Preenchimento de slot PCIe

  3. Instale o adaptador de GPU de alta potência na gaiola de placa riser.

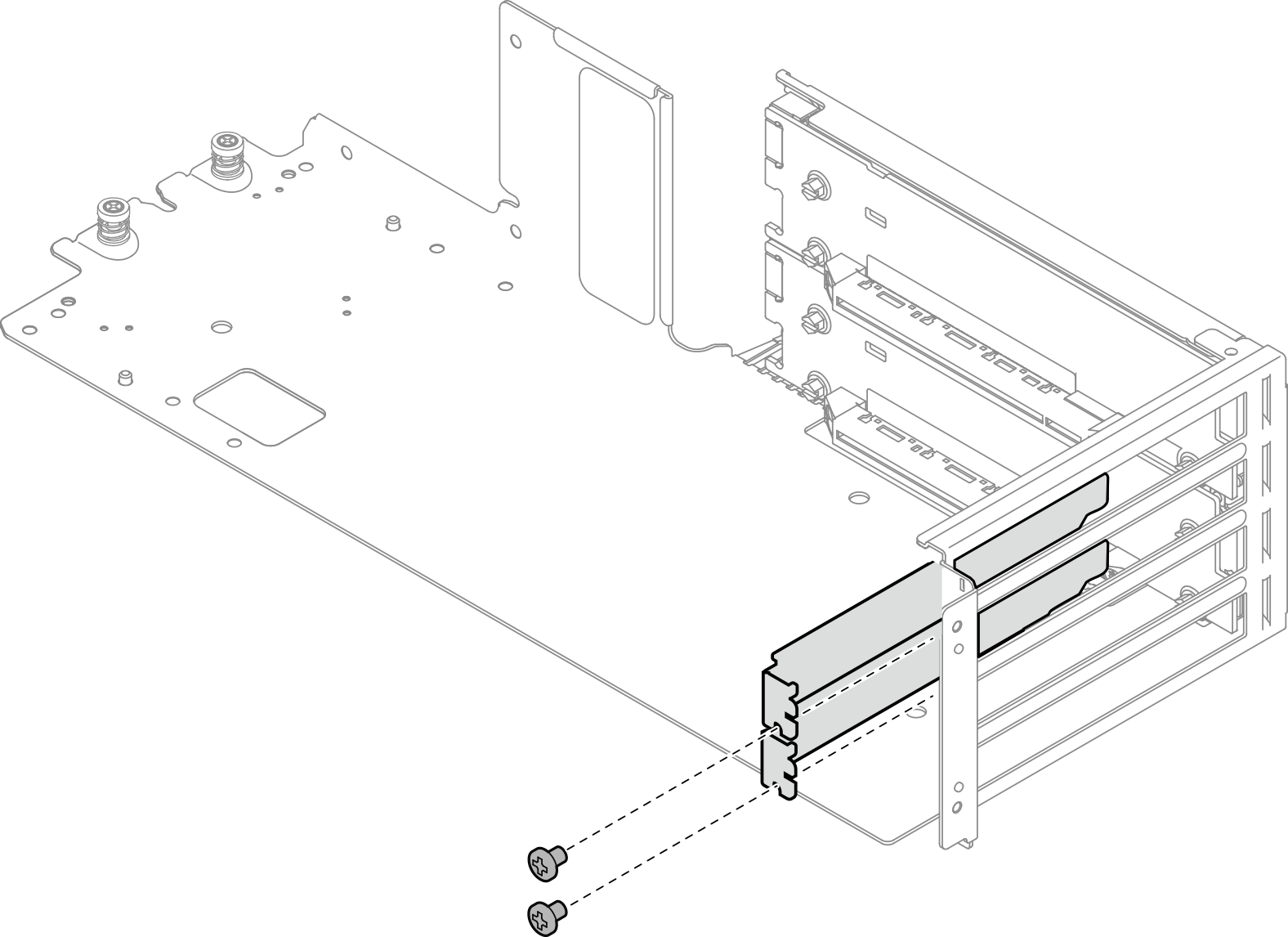

    Figura 2. Instalação do adaptador de GPU de alta potência

    1. Alinhe o adaptador de GPU com o slot PCIe na placa riser. Pressione com cuidado o adaptador de GPU diretamente no slot até que ele esteja preso com firmeza e seu suporte também esteja preso.
    2. Aperte dois parafusos para prender o adaptador de GPU.
  4. Se necessário, instale uma ponte de link de 2 vias. Consulte Instalar uma ponte de link de 2 vias.
  5. Empurre o suporte traseiro em direção à gaiola da placa riser. Em seguida, aperte três parafusos para prender o suporte.

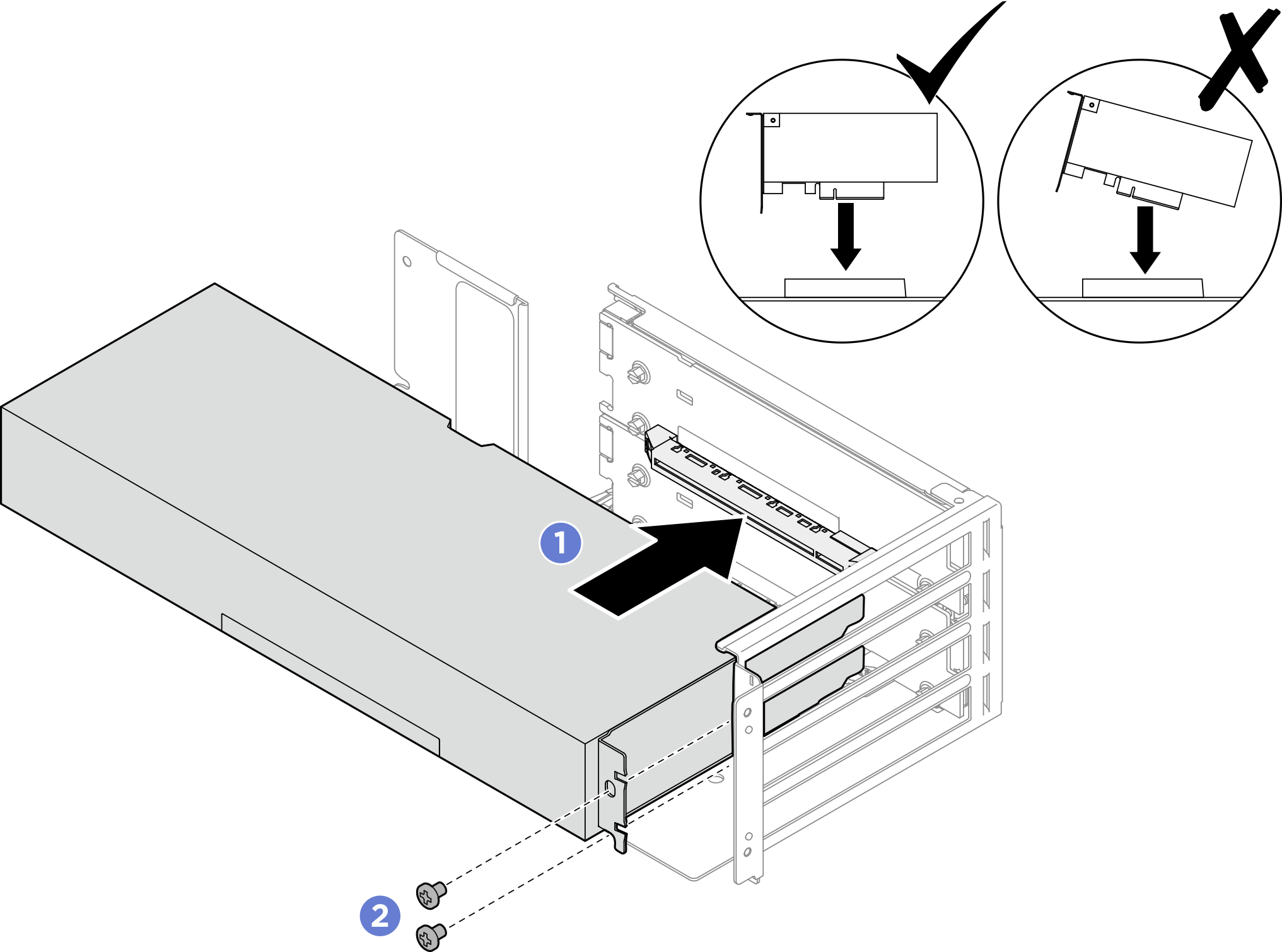

    Figura 3. Instalação do suporte traseiro

  6. Empurre o suporte de apoio lateral em direção à gaiola da placa riser. Em seguida, aperte quatro parafusos para prender o suporte.

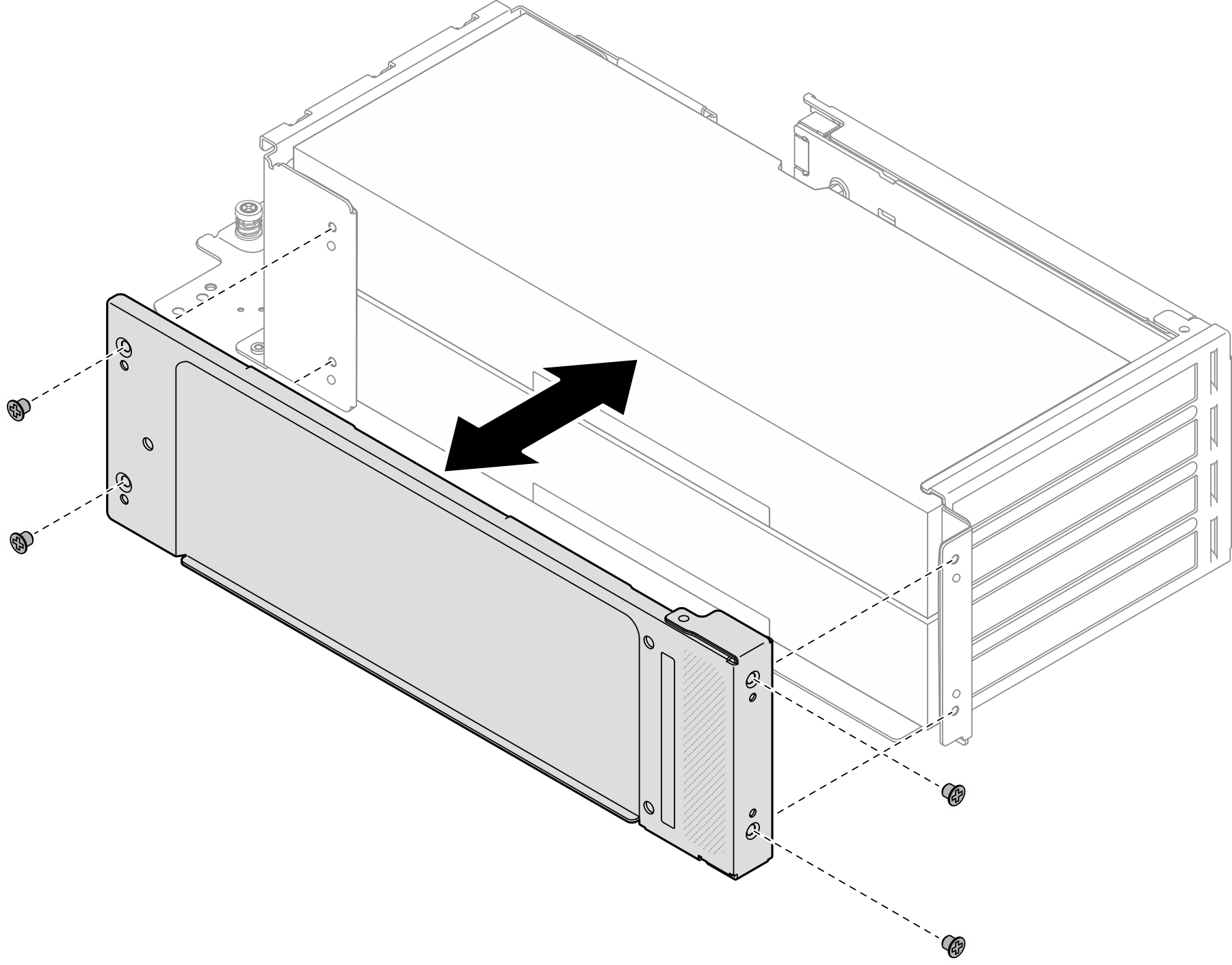

    Figura 4. Instalação do suporte de apoio lateral

  7. Aperte os parafusos na parte traseira da gaiola da placa riser para fixar os adaptadores de GPU. Prenda um adaptador de GPU com dois parafusos.

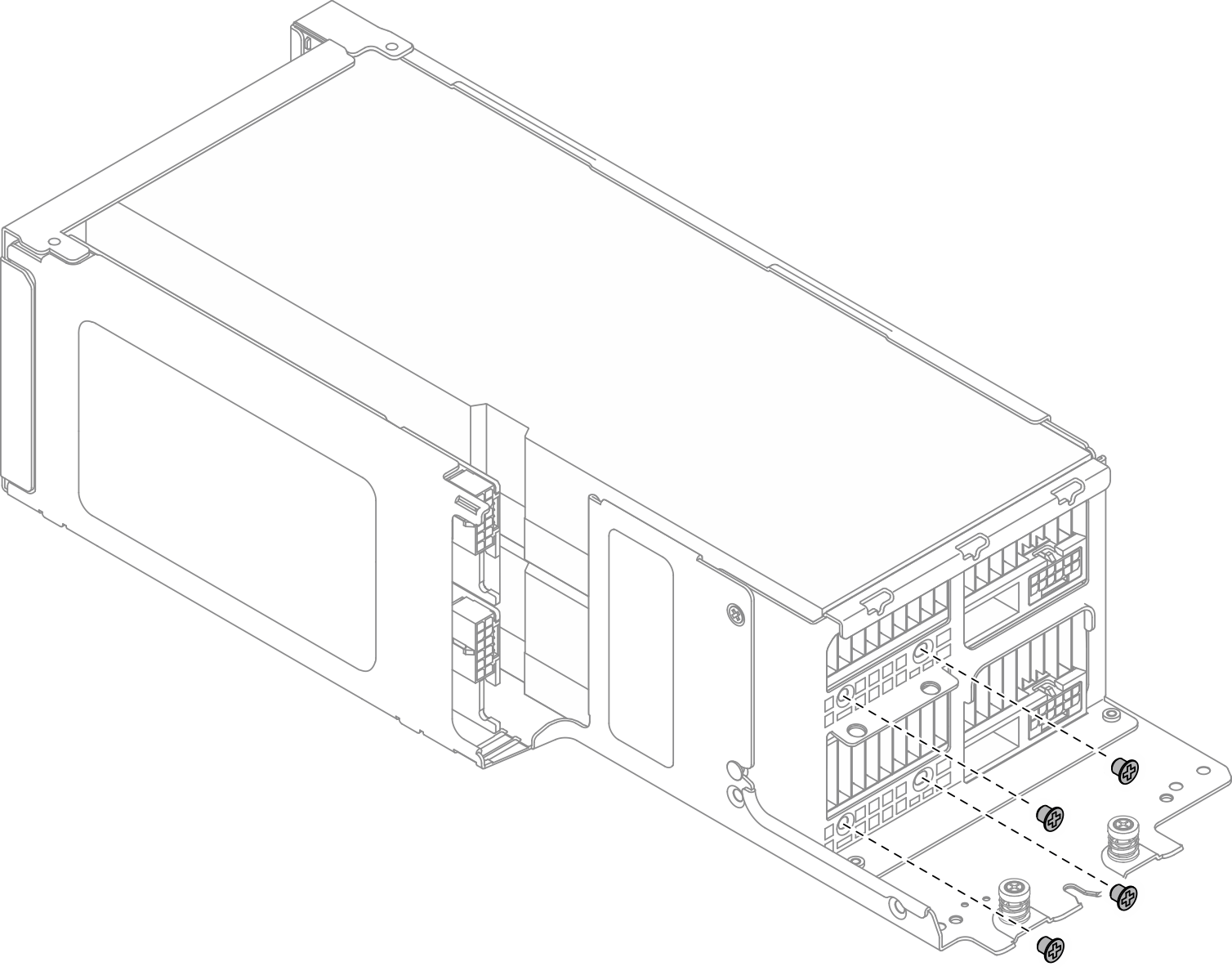

    Figura 5. Parafusos do adaptador de GPU

  8. Conecte os cabos de alimentação de GPU dos adaptadores de GPU às placas riser.

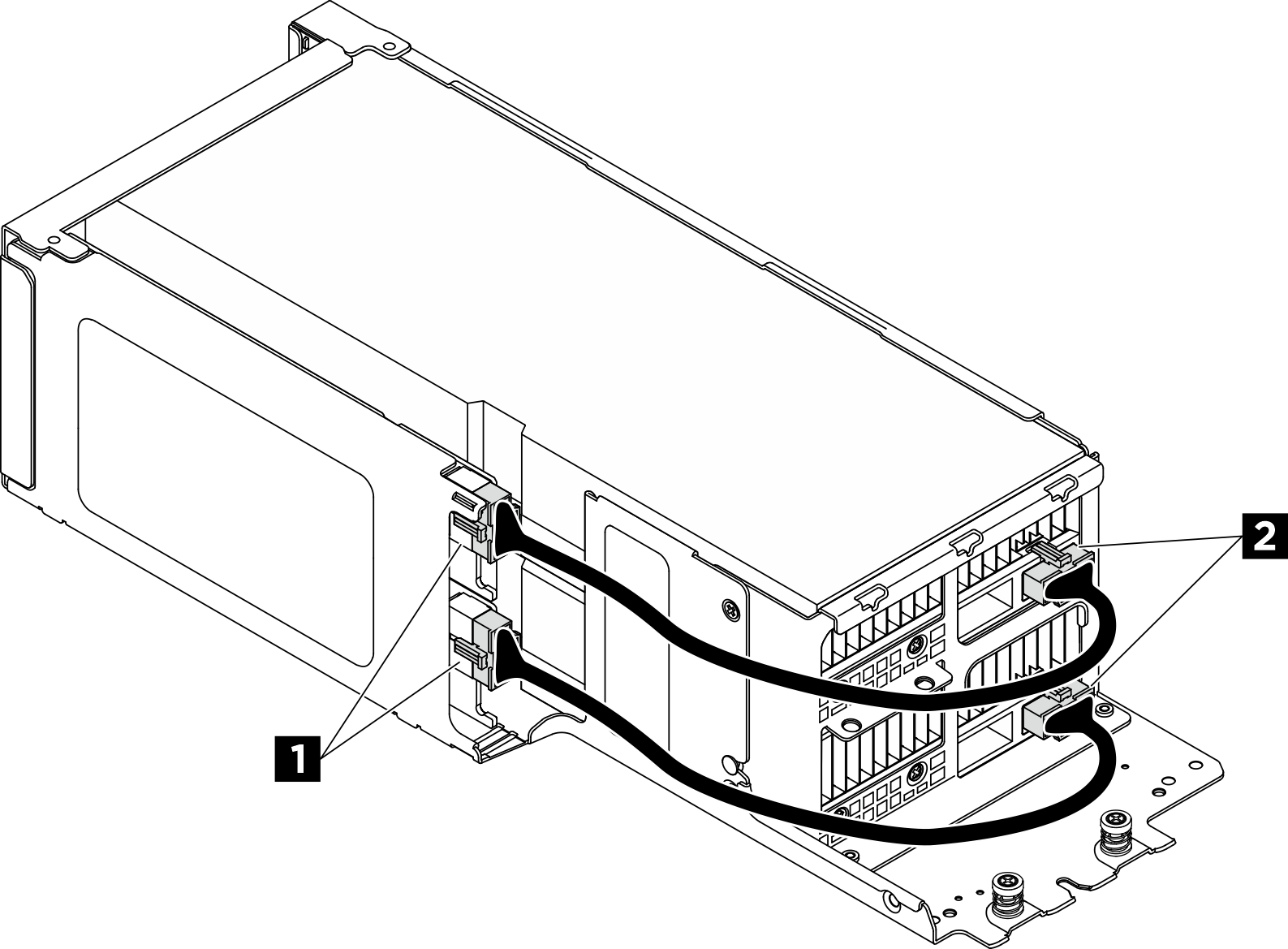

    Figura 6. Cabos de alimentação de GPU de alta potência

    1 Conectores de energia de GPU nas placas riser2 Conectores de energia nos adaptadores de GPU

Depois de concluir

  1. Instale o conjunto de placa riser no chassi. Consulte Instalar um conjunto de placa riser de GPU de alta potência frontal.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
