安裝前方高功率 GPU 配接卡

請依照本節中的指示，安裝前方高功率 GPU 配接卡。

關於此作業

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 如需 PCIe 配接卡安裝規則，請參閱PCIe 插槽和 PCIe 配接卡。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

• 前往 ThinkSystem SR650a V4 驅動程式和軟體下載網站 查看您伺服器適用的最新韌體和驅動程式更新。

• 如需韌體更新工具的相關資訊，請參閱更新韌體。

程序

1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
2. 如果已安裝插槽填充板，請鬆開用於固定填充板的螺絲，然後卸下填充板。
   圖 1. PCIe 插槽填充板


3. 將高功率 GPU 配接卡安裝至擴充卡匣。

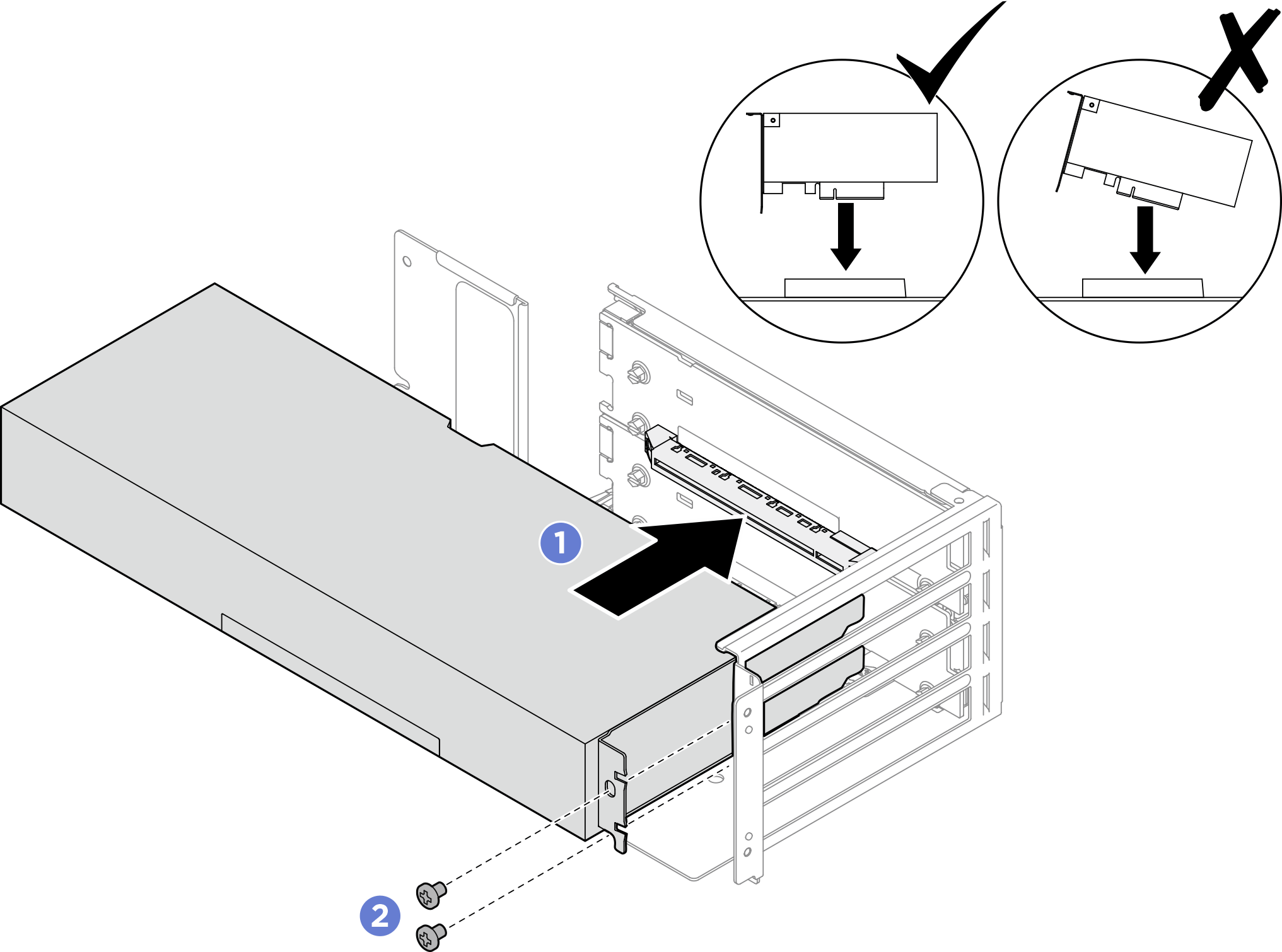

   圖 2. 高功率 GPU 配接卡安裝作業


   1. 將 GPU 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 GPU 配接卡直接壓入插槽內，直到其牢牢固定且其托架也固定為止。
   2. 鎖上兩顆螺絲以固定 GPU 配接卡。
4. 如有需要，安裝雙向鏈結橋接器。請參閱安裝雙向鏈結橋接器。
5. 將背面托架推向擴充卡匣，然後鎖上三顆螺絲以固定托架。
   圖 3. 安裝背面托架


6. 將側面支撐托架推向擴充卡匣，然後鎖上四顆螺絲以固定托架。
   圖 4. 安裝側面支撐托架


7. 在擴充卡匣背面鎖上螺絲，以固定 GPU 配接卡。使用兩顆螺絲固定一張 GPU 配接卡。
   圖 5. GPU 配接卡螺絲


8. 將 GPU 配接卡上的 GPU 電源線連接至擴充卡。
   圖 6. 高功率 GPU 電源線



   1 擴充卡上的 GPU 電源接頭

   2 GPU 配接卡上的電源接頭
