Installazione di un adattatore GPU anteriore ad alta potenza

Seguire le istruzioni riportate in questa sezione per installare un adattatore GPU anteriore ad alta potenza.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Per le regole di installazione di un adattatore PCIe, vedere Slot PCIe e adattatori PCIe.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Se è stato installato un elemento di riempimento dello slot, allentare la vite che lo fissa e rimuovere l'elemento di riempimento.
    Figura 1. Elemento di riempimento dello slot PCIe

  3. Installare l'adattatore GPU ad alta potenza nel telaio verticale.

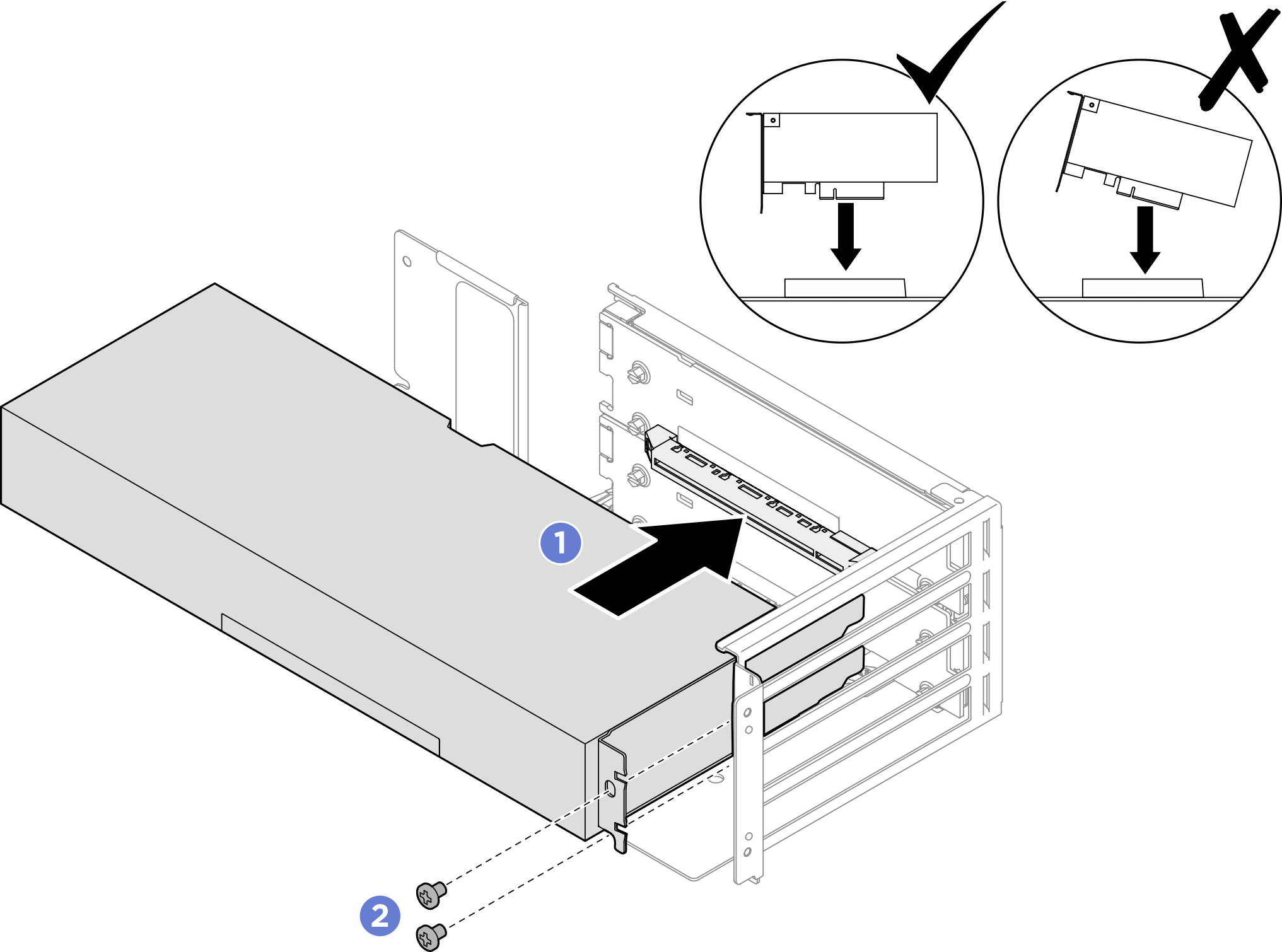

    Figura 2. Installazione dell'adattatore GPU ad alta potenza

    1. Allineare l'adattatore GPU allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore GPU nello slot finché non è bloccato saldamente in posizione e la relativa staffa non è fissata.
    2. Serrare le due viti per fissare l'adattatore GPU.
  4. Se necessario, installare un bridge di collegamento a 2 vie. Vedere Installazione di un bridge di collegamento a 2 vie.
  5. Spingere la staffa posteriore verso il telaio verticale, quindi serrare le tre viti per fissare la staffa.
    Figura 3. Installazione della staffa posteriore

  6. Spingere la staffa di supporto laterale verso il telaio verticale, quindi serrare le quattro viti per fissare la staffa.
    Figura 4. Installazione della staffa di supporto laterale

  7. Serrare le viti sulla parte posteriore del telaio verticale per fissare gli adattatori GPU. Fissare un adattatore GPU con due viti.
    Figura 5. Viti dell'adattatore GPU

  8. Collegare i cavi di alimentazione GPU dagli adattatori GPU alle schede verticali.
    Figura 6. Cavi di alimentazione GPU ad alta potenza

    1 Connettori di alimentazione GPU sulle schede verticali2 Connettori di alimentazione sugli adattatori GPU

Dopo aver terminato

  1. Installare l'assieme verticale nello chassis. Vedere Installazione di un assieme verticale GPU anteriore ad alta potenza.

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti
