ติดตั้งอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า

เกี่ยวกับงานนี้

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• สำหรับกฏการติดตั้งอะแดปเตอร์ PCIe โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

• ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR650a V4 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ

• ไปที่ อัปเดตเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์

ขั้นตอน

1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
2. หากมีการติดตั้งแผงครอบช่องเสียบ ให้คลายสกรูที่ยึดแผงครอบ แล้วถอดแผงครอบออก
   รูปที่ 1. แผงครอบช่องเสียบ PCIe


3. ติดตั้งอะแดปเตอร์ GPU กำลังวัตต์สูงลงในตัวครอบตัวยก

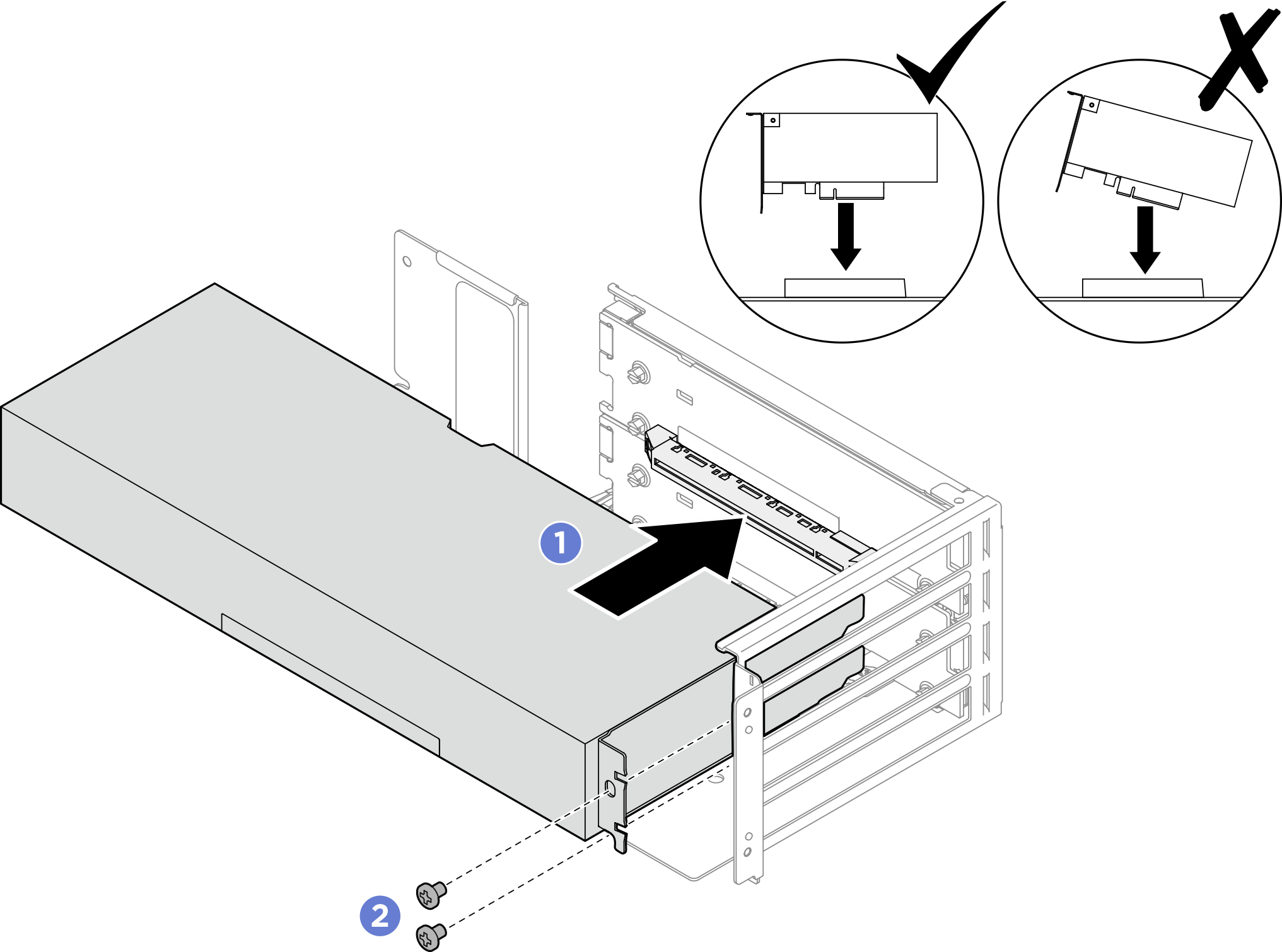

   รูปที่ 2. การติดตั้งอะแดปเตอร์ GPU กำลังวัตต์สูง


   1. จัดแนวอะแดปเตอร์ GPU ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ GPU ลงไปในช่องเสียบตรงๆ จนกว่าจะเข้าที่แน่นดี และโครงยึดถูกยึด
   2. ขันสกรูสองตัวเพื่อยึดอะแดปเตอร์ GPU
4. หากจำเป็น ให้ติดตั้งบริดจ์ลิงค์ 2 ทาง ดู ติดตั้งบริดจ์ลิงก์ 2 ทาง
5. ดันโครงยึดด้านหลังไปทางตัวครอบตัวยก จากนั้นขันสกรูสามตัวเพื่อยึดโครงยึด
   รูปที่ 3. การติดตั้งโครงยึดด้านหลัง


6. ดันโครงยึดรองรับด้านข้างไปทางตัวครอบตัวยก จากนั้นขันสกรูสี่ตัวเพื่อยึดโครงยึด
   รูปที่ 4. การติดตั้งโครงยึดรองรับด้านข้าง


7. ขันสกรูที่ด้านหลังของตัวครอบตัวยกเพื่อยึดอะแดปเตอร์ GPU ยึดอะแดปเตอร์ GPU หนึ่งตัวด้วยสกรูสองตัว
   รูปที่ 5. สกรูอะแดปเตอร์ GPU


8. เชื่อมต่อสายไฟ GPU จากอะแดปเตอร์ GPU เข้ากับการ์ดตัวยก
   รูปที่ 6. สายไฟ GPU กำลังวัตต์สูง



   1 ขั้วต่อไฟฟ้า GPU บนการ์ดตัวยก

   2 ขั้วต่อไฟฟ้าบนอะแดปเตอร์ GPU
