前面高ワット GPU アダプターの取り付け

前面高ワット GPU アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • PCIe アダプターの取り付け規則については、PCIe スロットおよび PCIe アダプターを参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. スロット・フィラーが取り付けられている場合は、フィラーを固定しているねじを緩め、フィラーを取り外します。
    図 1. PCIe スロット・フィラー

  3. ライザー・ケージに高ワット GPU アダプターを取り付けます。

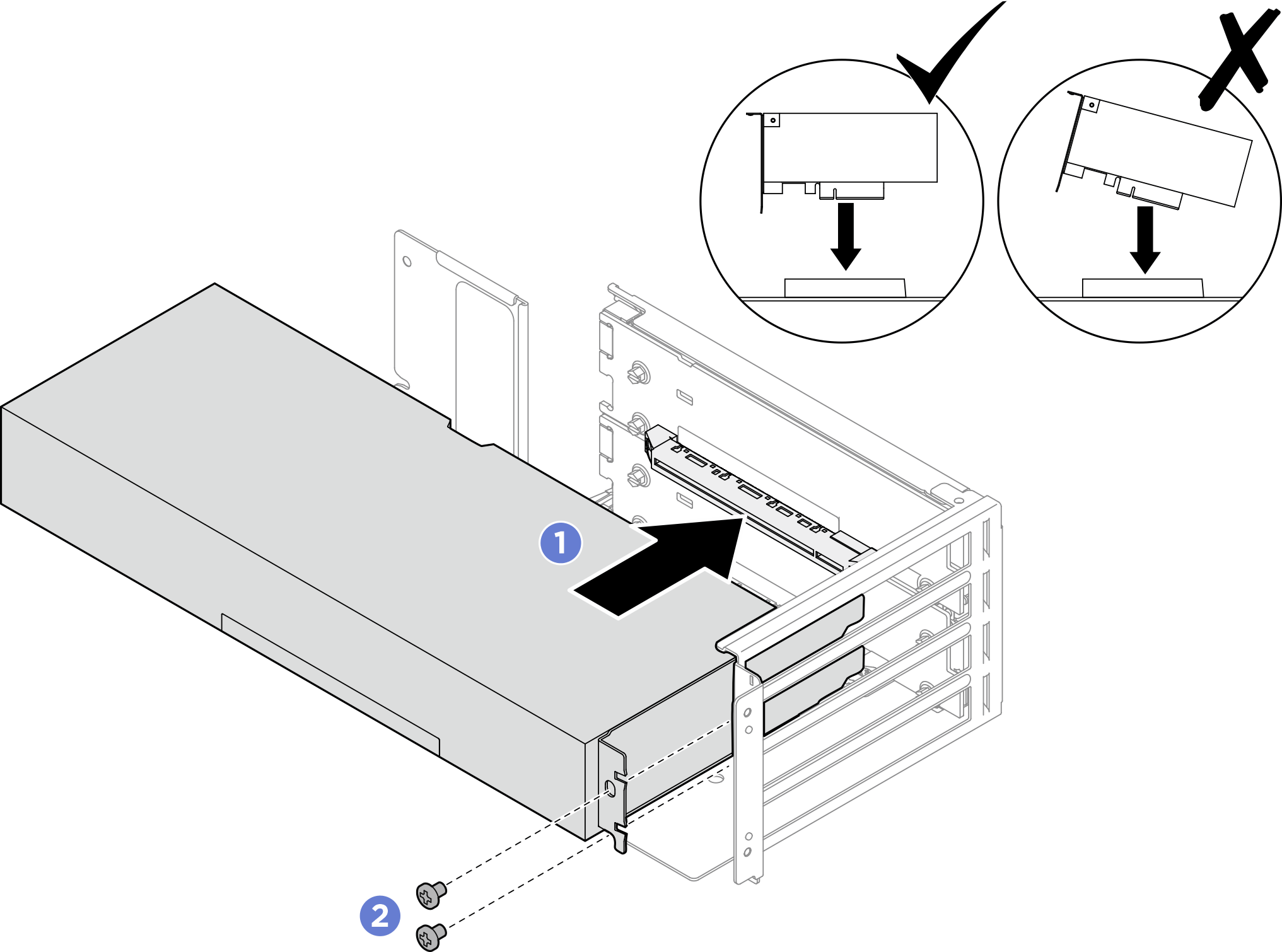

    図 2. 高ワット GPU アダプターの取り付け

    1. GPU アダプターを、ライザー・カードの PCIe スロットに合わせます。GPU アダプターがしっかりと固定され、ブラケットも固定されるまで、アダプターをまっすぐ慎重にスロットに押し込みます。
    2. 2 本のねじを締めて GPU アダプターを固定します。
  4. 必要に応じて、2 ウェイ・リンク・ブリッジを取り付けます。「2 ウェイ・リンク・ブリッジの取り付け」を参照してください。
  5. 背面ブラケットをライザー・ケージの方向に押し、3 本のねじを締めてブラケットを固定します。
    図 3. 背面ブラケットの取り付け

  6. サイド・サポート・ブラケットをライザー・ケージの方向に押し、4 本のねじを締めてブラケットを固定します。
    図 4. サイド・サポート・ブラケットの取り付け

  7. ライザー・ケージの背面にねじを締めて、GPU アダプターを固定します。1 つの GPU アダプターを 2 本のねじで固定します。
    図 5. GPU アダプターねじ

  8. GPU 電源ケーブルを GPU アダプターからライザー・カードに接続します。
    図 6. 高ワット GPU 電源ケーブル

    1 ライザー・カード上の GPU 電源コネクター2 GPU アダプター上の電源コネクター

完了したら

  1. ライザー・アセンブリーをシャーシに取り付けます。前面高ワット GPU ライザー・アセンブリーの取り付けを参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください
