Vorderen GPU-Adapter mit hoher Wattzahl installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen vorderen GPU-Adapter mit hoher Wattzahl zu installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Installationsregeln für PCIe-Adapter finden Sie unter PCIe-Steckplätze und PCIe-Adapter.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Wenn eine Steckplatz-Abdeckblende installiert ist, lösen Sie die Schraube, mit der die Abdeckblende befestigt ist, und entfernen Sie sie dann.
    Abbildung 1. Abdeckblende für PCIe-Steckplatz

  3. Installieren Sie den GPU-Adapter mit hoher Wattzahl im Adapterrahmen.

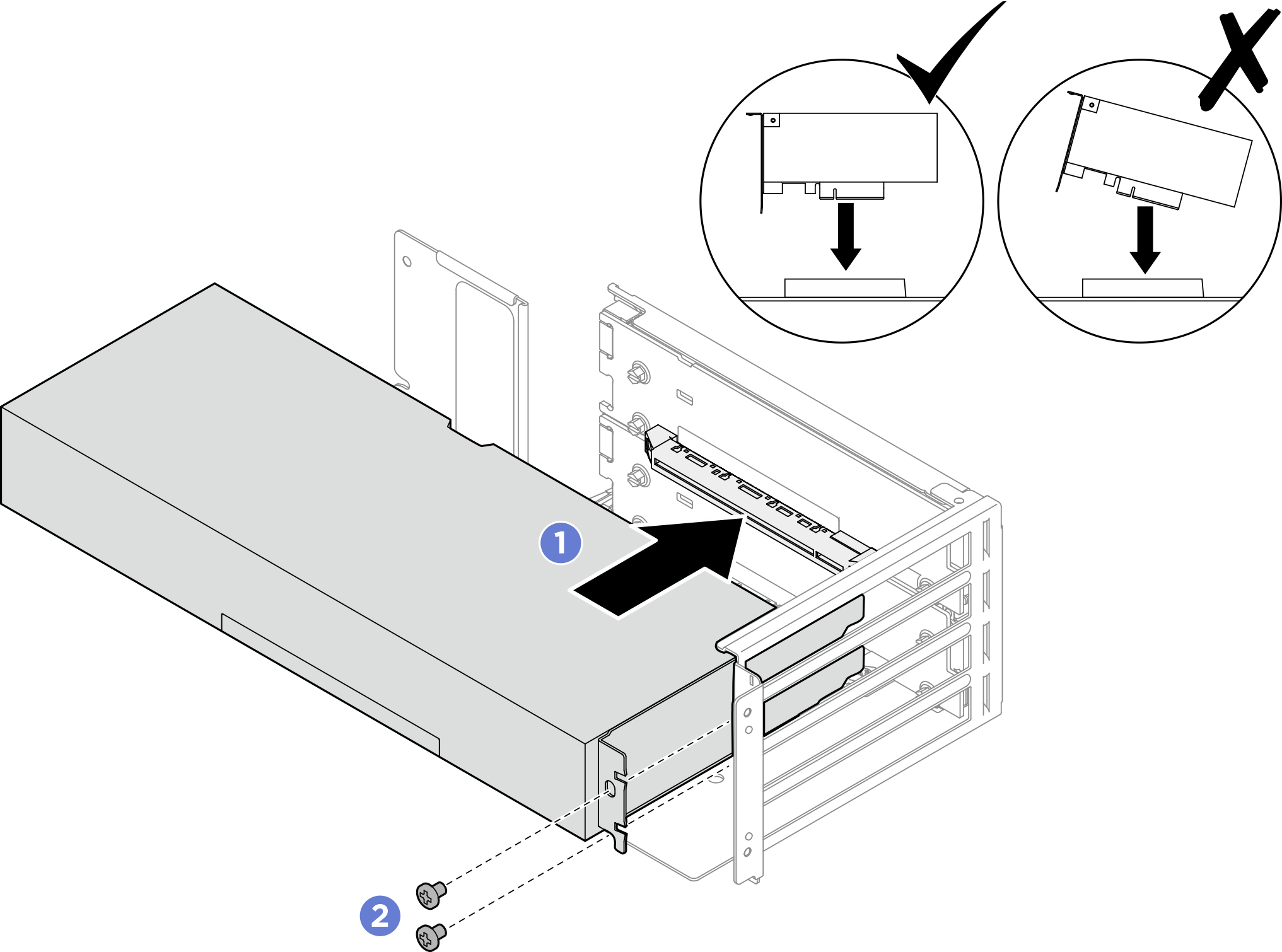

    Abbildung 2. Installation des GPU-Adapters mit hoher Wattzahl

    1. Richten Sie den GPU-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Drücken Sie den GPU-Adapter vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist und seine Halterung fixiert ist.
    2. Ziehen Sie zwei Schrauben an, um den GPU-Adapter zu befestigen.
  4. Falls erforderlich, installieren Sie eine 2-Wege-Verbindungsbrücke. Weitere Informationen unter 2-Wege-Verbindungsbrücke installieren.
  5. Schieben Sie die hintere Halterung in Richtung des Adapterrahmens. Ziehen Sie dann die drei Schrauben an, um die Halterung zu befestigen.
    Abbildung 3. Installation der hinteren Halterung

  6. Schieben Sie die seitliche Halterung in Richtung des Adapterrahmens. Ziehen Sie dann die vier Schrauben an, um die Halterung zu befestigen.
    Abbildung 4. Installation der seitlichen Halterung

  7. Ziehen Sie die Schrauben auf der Rückseite des Adapterrahmens an, um die GPU-Adapter zu befestigen. Verwenden Sie zwei Schrauben pro GPU-Adapter.
    Abbildung 5. Befestigungsschrauben für GPU-Adapter

  8. Schließen Sie die GPU-Netzkabel von den GPU-Adaptern an die Adapterkarten an.
    Abbildung 6. Netzkabel für GPU mit hoher Wattzahl

    1 GPU-Netzteilanschlüsse an Adapterkarten2 Netzteilanschluss an GPU-Adapter

Nach dieser Aufgabe

  1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse. Siehe Vordere GPU-Adapterkartenbaugruppe mit hoher Wattzahl installieren.

  2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
