Установка адаптера переднего графического процессора высокой мощности

В этом разделе приведены инструкции по установке адаптера переднего графического процессора высокой мощности.

Об этой задаче

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

• Правила установки адаптера PCIe см. в разделе Гнезда PCIe и адаптеры PCIe.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

• Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR650a V4.

• Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.

Процедура

1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.

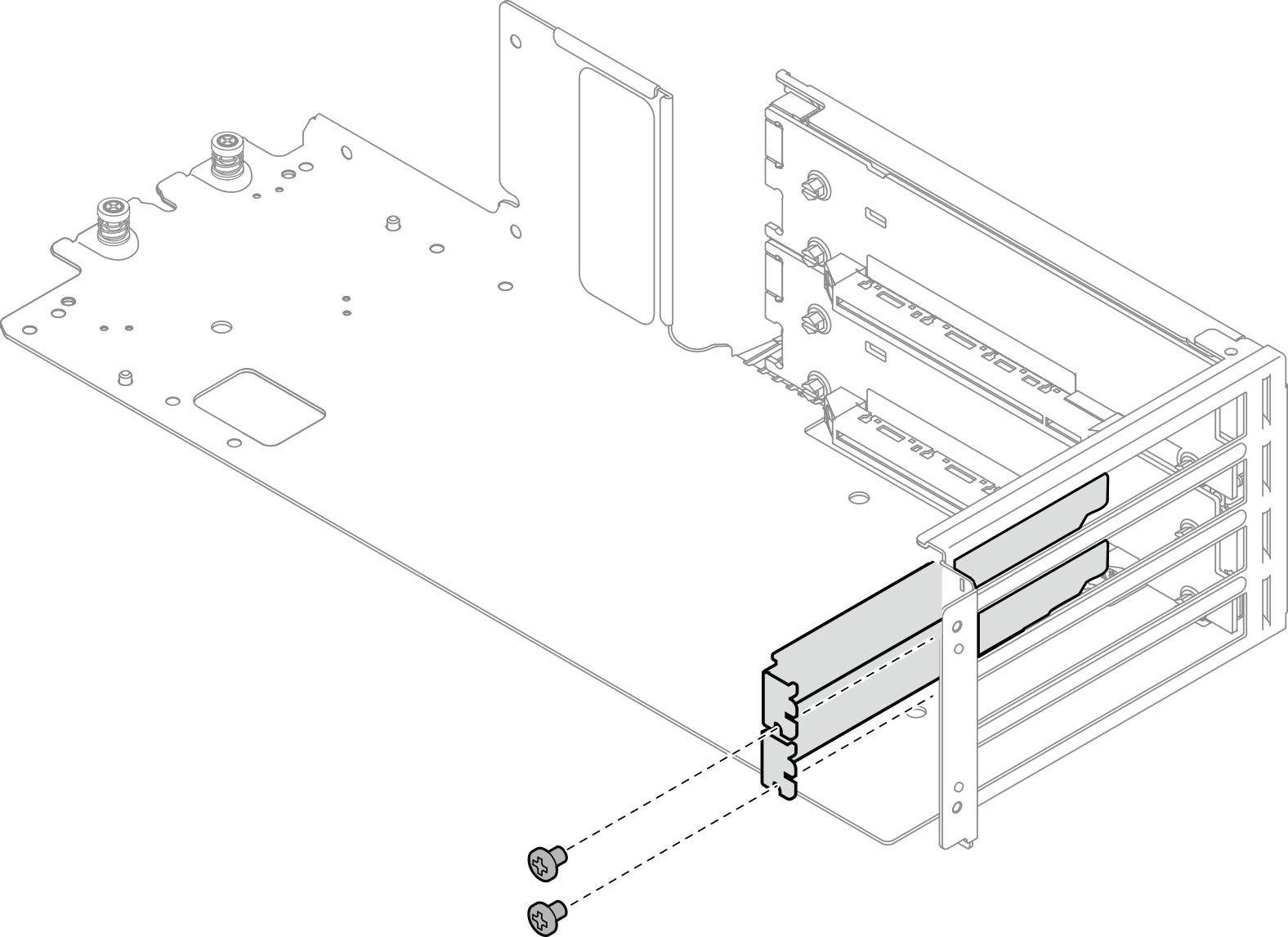

2. Если установлена заглушка гнезда, ослабьте фиксирующий ее винт и снимите заглушку.
   Рис. 1. Заглушка гнезда PCIe

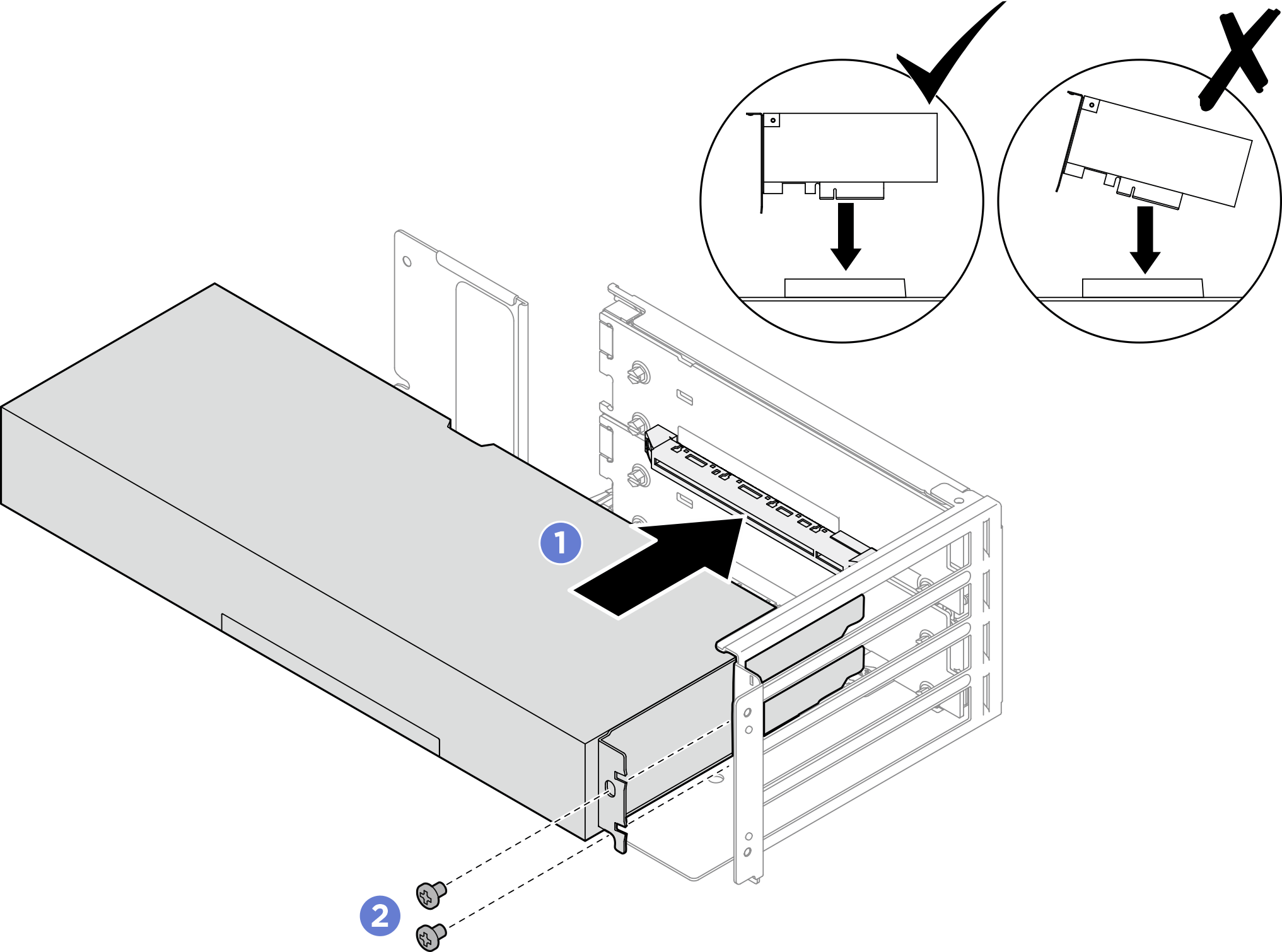

3. Установите адаптер графического процессора высокой мощности в отсек платы-адаптера Riser.
   Рис. 2. Установка адаптера графического процессора высокой мощности


   1. Совместите адаптер графического процессора с гнездом PCIe на плате-адаптере Riser. Осторожно нажмите на адаптер графического процессора, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
   2. Зафиксируйте адаптер графического процессора двумя винтами.
4. При необходимости установите 2-канальный мост. См. раздел Установка 2-канального моста.
5. Нажмите на заднюю скобу в направлении отсека платы-адаптера Riser; затем зафиксируйте скобу тремя винтами.
   Рис. 3. Установка задней скобы

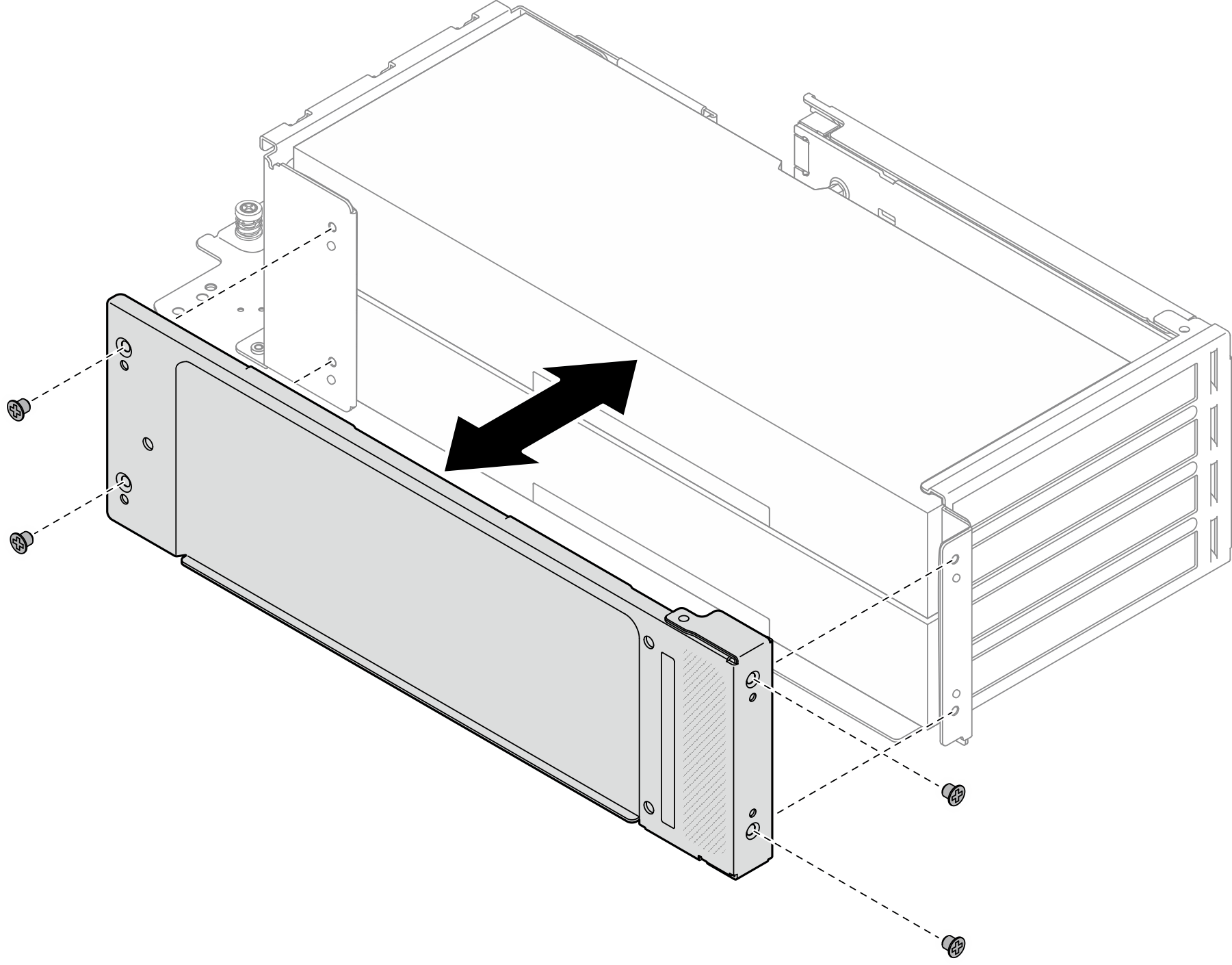

6. Нажмите на боковую опорную скобу в направлении отсека платы-адаптера Riser; затем зафиксируйте скобу четырьмя винтами.
   Рис. 4. Установка боковой опорной скобы


7. Заверните винты с задней стороны отсека платы-адаптера Riser, чтобы зафиксировать адаптеры графических процессоров. Зафиксируйте адаптер графического процессора двумя винтами.
   Рис. 5. Винты адаптера графического процессора

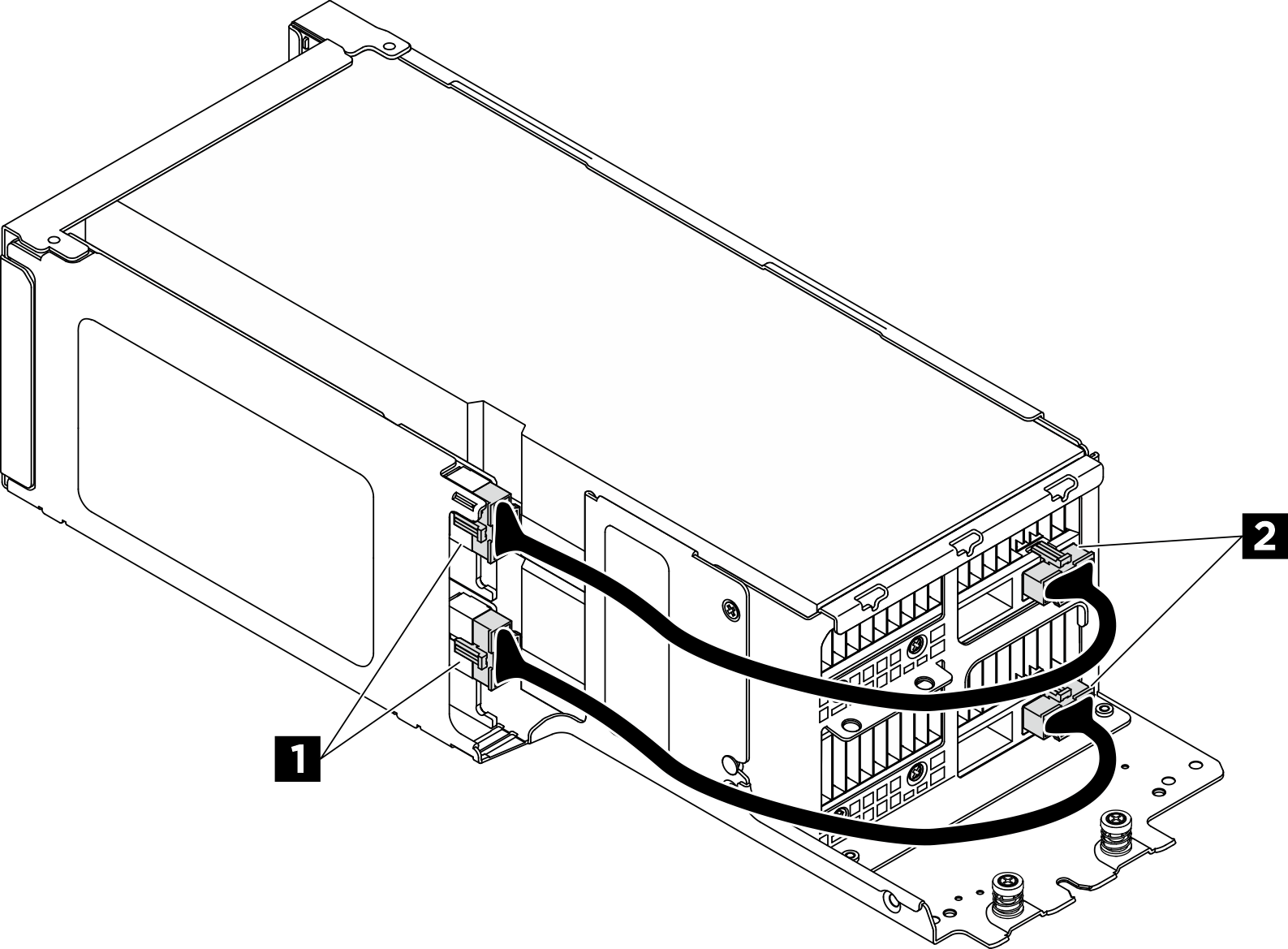

8. Подключите кабели питания графического процессора, ведущие от адаптеров графических процессоров к платам-адаптерам Riser.
   Рис. 6. Кабели питания графического процессора высокой мощности



   1 Разъемы питания графического процессора на платах-адаптерах Riser

   2 Разъемы питания на адаптерах графических процессоров
