앞면 고와트 GPU 어댑터 설치

이 섹션의 지침에 따라 앞면 고와트 GPU 어댑터를 설치하십시오.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

• PCIe 어댑터 설치 규칙에 대해서는 PCIe 슬롯 및 PCIe 어댑터의 내용을 참조하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR650a V4용 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차

1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
2. 슬롯 필러가 설치되어 있으면 필러를 고정하는 나사를 푼 다음 필러를 제거하십시오.
   그림 1. PCIe 슬롯 필러


3. 라이저 케이지에 고와트 GPU 어댑터를 설치하십시오.

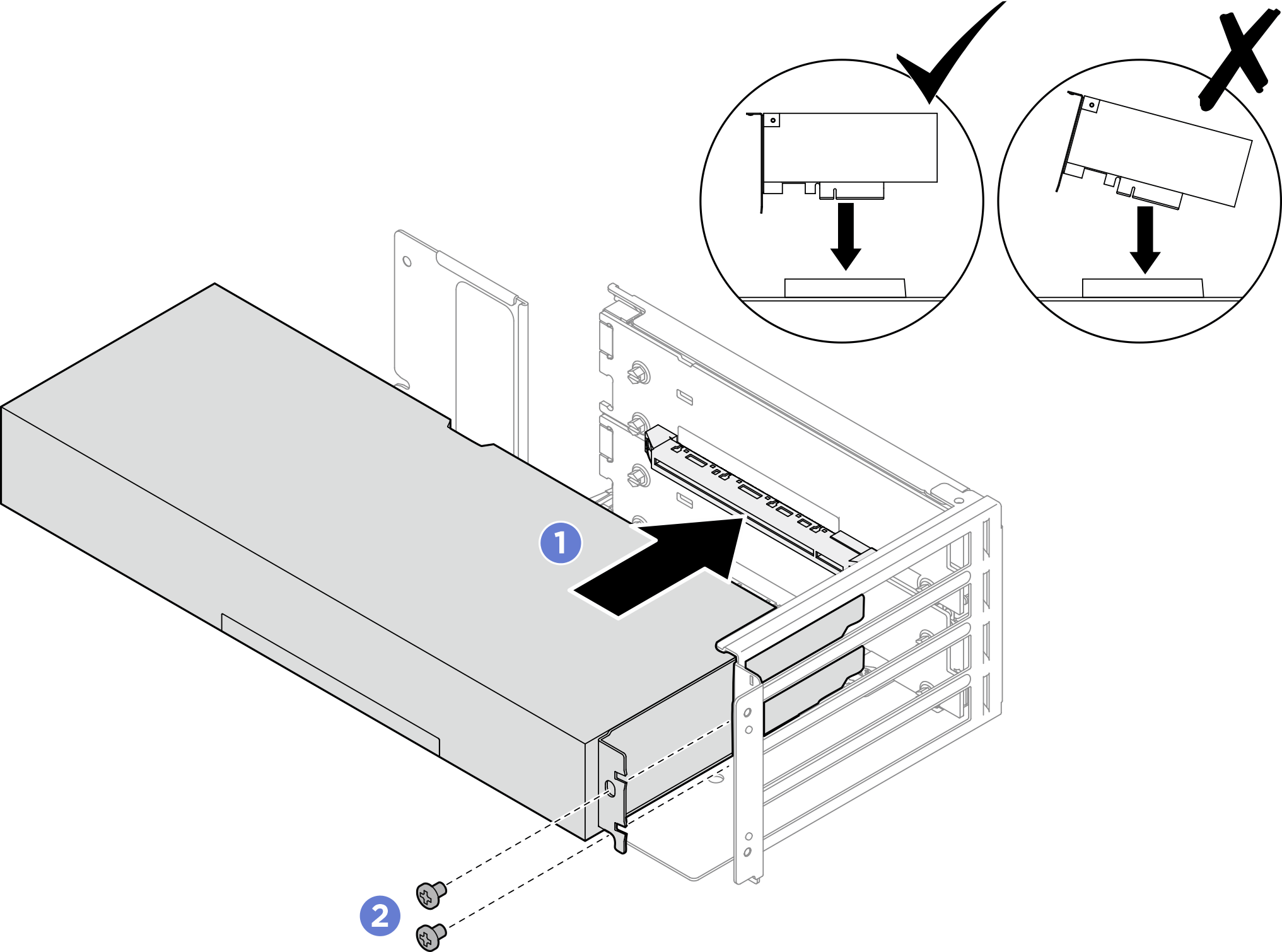

   그림 2. 고와트 GPU 어댑터 설치


   1. GPU 어댑터를 라이저 카드의 PCIe 슬롯에 맞추십시오. GPU 어댑터가 단단히 고정되고 브래킷도 고정될 때까지 조심스럽게 슬롯에 똑바로 밀어 넣으십시오.
   2. 나사 2개를 조여 GPU 어댑터를 고정합니다.
4. 필요한 경우 2-way 링크 브리지를 설치합니다. 2-way 링크 브리지 설치를 참조하십시오.
5. 뒷면 브래킷을 라이저 케이지 쪽으로 미십시오. 그런 다음 나사 3개를 조여 브래킷을 고정합니다.
   그림 3. 뒷면 브래킷 설치


6. 측면 지지 브래킷을 라이저 케이지 쪽으로 미십시오. 그런 다음 나사 4개를 조여 브래킷을 고정합니다.
   그림 4. 측면 지지 브래킷 설치


7. 라이저 케이지 뒷면에 나사를 조여 GPU 어댑터를 고정합니다. 나사 2개로 GPU 어댑터 1개를 고정합니다.
   그림 5. GPU 어댑터 나사


8. GPU 어댑터의 GPU 전원 케이블을 라이저 카드에 연결하십시오.
   그림 6. 고와트 GPU 전원 케이블



   1 라이저 카드의 GPU 전원 커넥터

   2 GPU 어댑터의 전원 커넥터
