Installation d’un adaptateur GPU avant à haute puissance

Suivez les instructions de la présente section pour installer un adaptateur GPU avant à haute puissance.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

• Pour connaître les règles d’installation d’un adaptateur PCIe, voir Emplacements PCIe et adaptateurs PCIe.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR650a V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
2. Si un obturateur d’emplacement est installé, desserrez la vis qui fixe l’obturateur, puis retirez l’obturateur.
   Figure 1. Obturateur d’emplacement PCIe


3. Installez l’adaptateur GPU à haute puissance dans le boîtier de carte mezzanine.

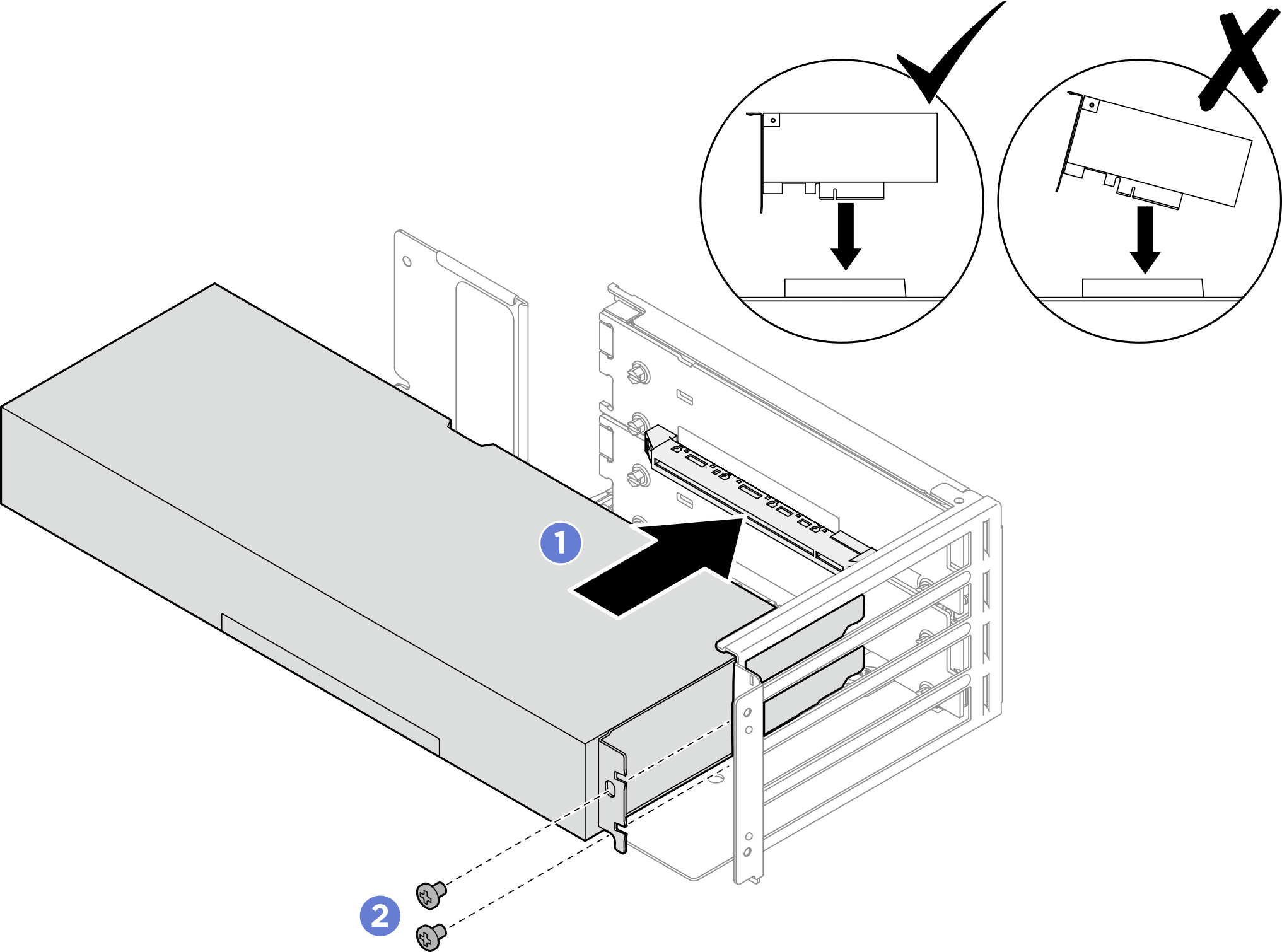

   Figure 2. Installation de l’adaptateur GPU à haute puissance


   1. Alignez l’adaptateur GPU sur l’emplacement PCIe de la carte mezzanine. Enfoncez avec précaution l’adaptateur GPU dans l’emplacement jusqu’à ce qu’il soit solidement fixé et que son support soit également fixé.
   2. Serrez deux vis pour fixer l’adaptateur GPU.
4. Si nécessaire, installez un pont de liaison à 2 voies. Reportez-vous à la section Installation d’un pont de liaison à 2 voies.
5. Poussez le support arrière vers le boîtier de carte mezzanine. Serrez ensuite trois vis pour fixer le support.
   Figure 3. Installation du support arrière


6. Poussez le support latéral vers le boîtier de carte mezzanine ; serrez ensuite quatre vis pour fixer le support.
   Figure 4. Installation du support latéral


7. Serrez les vis à l’arrière du boîtier de carte mezzanine pour fixer les adaptateurs GPU. Fixez un adaptateur GPU avec deux vis.
   Figure 5. Vis d’adaptateur GPU


8. Branchez les cordons d’alimentation GPU des adaptateurs GPU sur les cartes mezzanines.
   Figure 6. Cordons d’alimentation de GPU à haute puissance



   1 Connecteurs d’alimentation de GPU sur cartes mezzanines

   2 Connecteurs d’alimentation sur adaptateurs GPU
