Retrait d’un adaptateur GPU avant à haute puissance

Suivez les instructions de la présente section pour retirer un adaptateur GPU avant à haute puissance.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Préparez-vous à cette tâche.
   1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
   2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
   3. Retirez le conduit de ventilation de GPU avant à haute puissance. Voir Retrait du conduit de ventilation de GPU avant à haute puissance.
   4. Retirez l’assemblage de cartes mezzanines de GPU avant à haute puissance. Voir Retrait d’un assemblage de cartes mezzanines de GPU avant à haute puissance.
2. Débranchez tous les cordons d’alimentation de GPU de l’assemblage de cartes mezzanines.

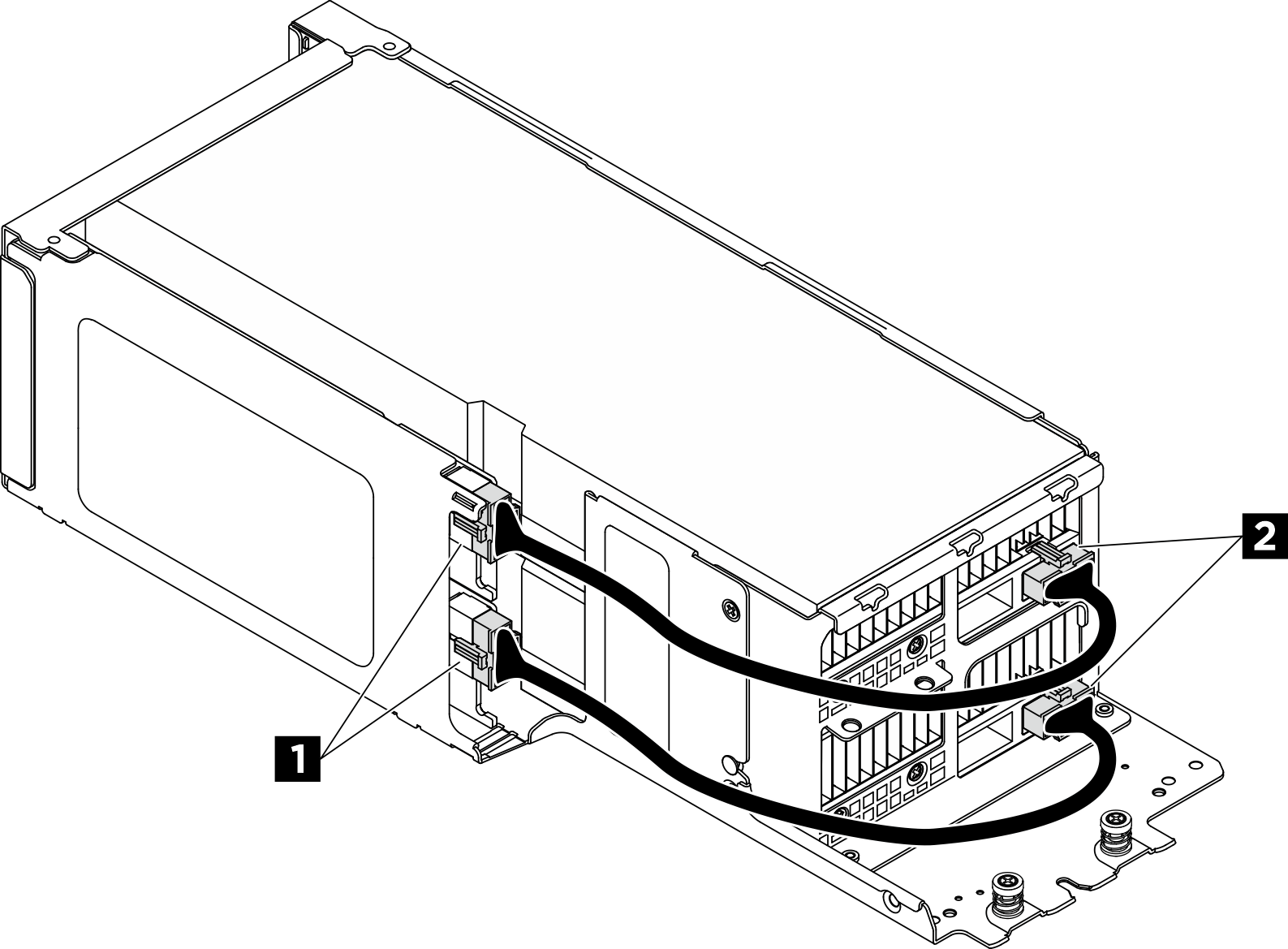

   Figure 1. Cordons d’alimentation de GPU à haute puissance



   1 Connecteurs d’alimentation de GPU sur cartes mezzanines

   2 Connecteurs d’alimentation sur adaptateurs GPU

3. Desserrez toutes les vis qui fixent les adaptateurs GPU.

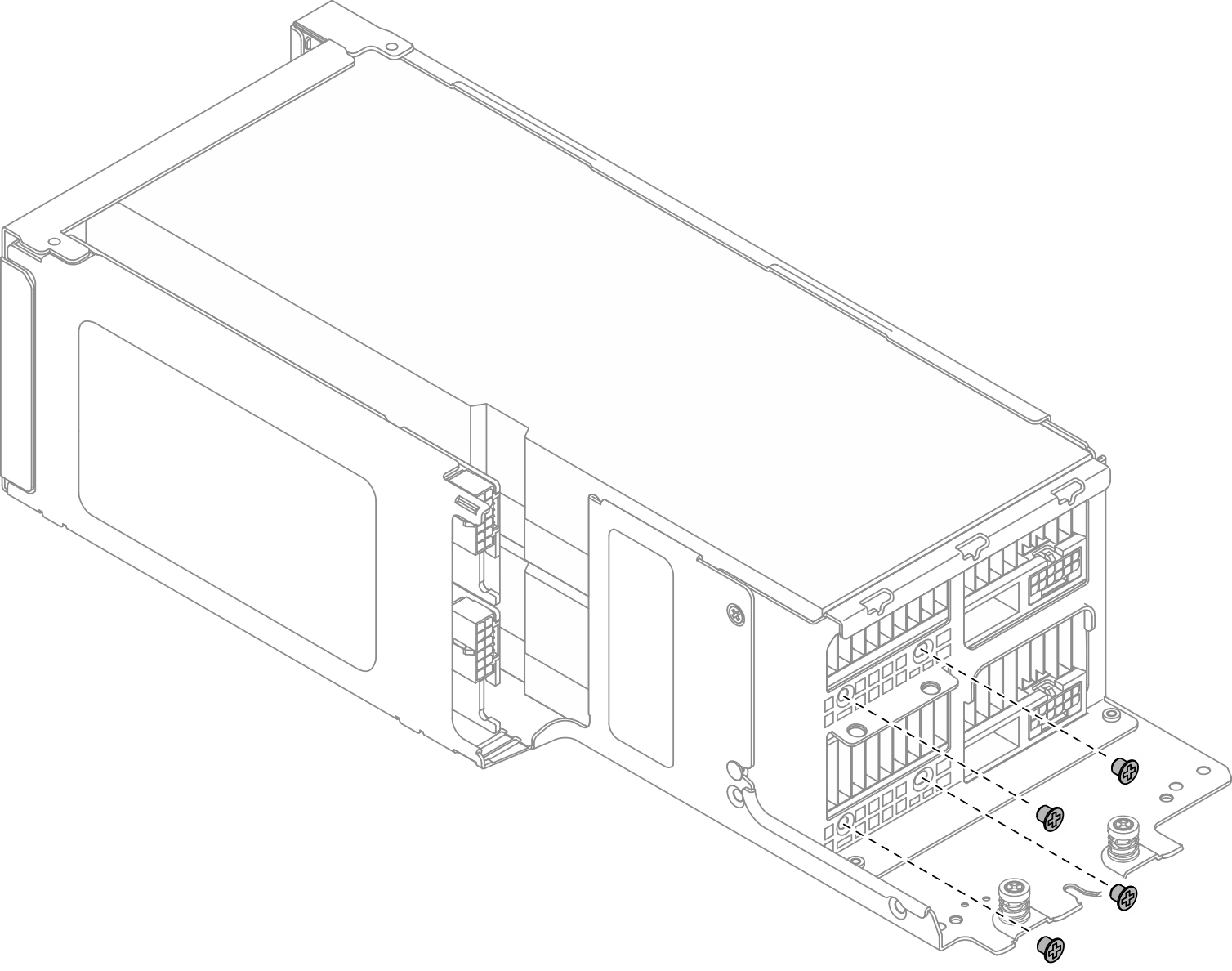

   Figure 2. Vis d’adaptateur GPU


4. Desserrez les quatre vis qui fixent le support latéral ; retirez ensuite le support du boîtier de carte mezzanine.

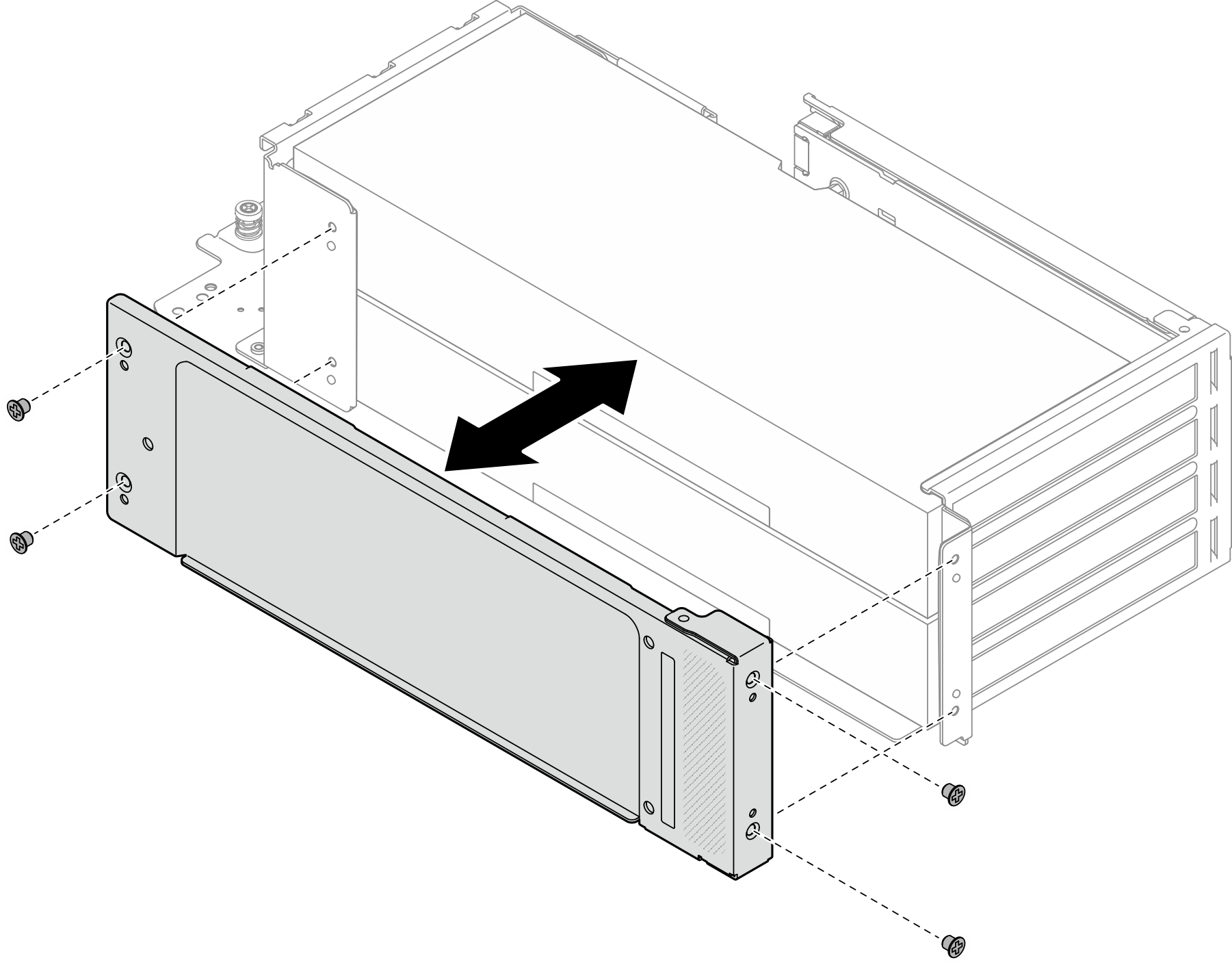

   Figure 3. Retrait du support latéral


5. Desserrez les trois vis qui fixent le support arrière ; retirez ensuite le support du boîtier de carte mezzanine.

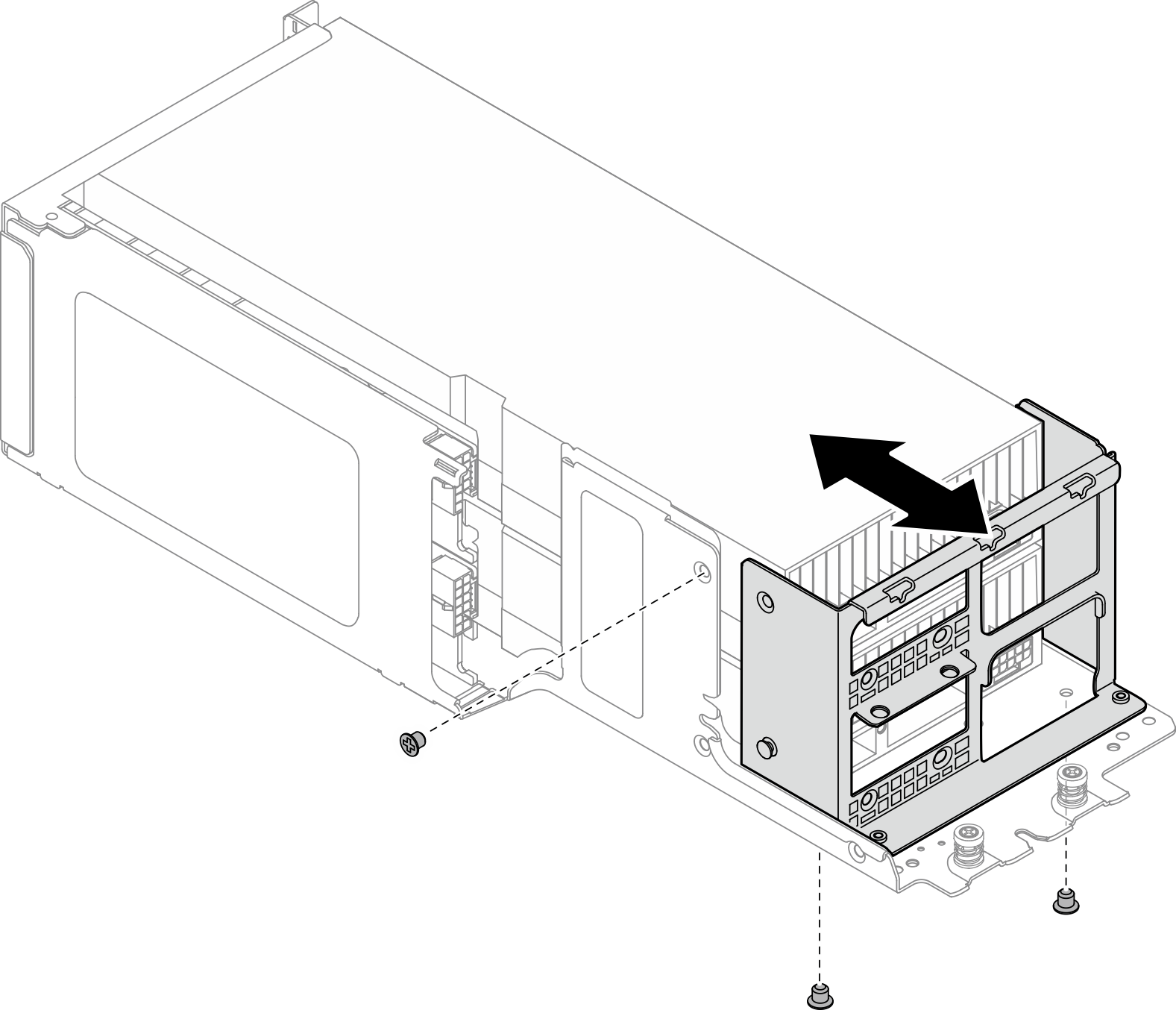

   Figure 4. Retrait du support arrière


6. Si un pont de liaison à 2 voies est installé, retirez-le. Reportez-vous à la section Retrait d’un pont de liaison à 2 voies.
7. Retirez l’adaptateur GPU à haute puissance.

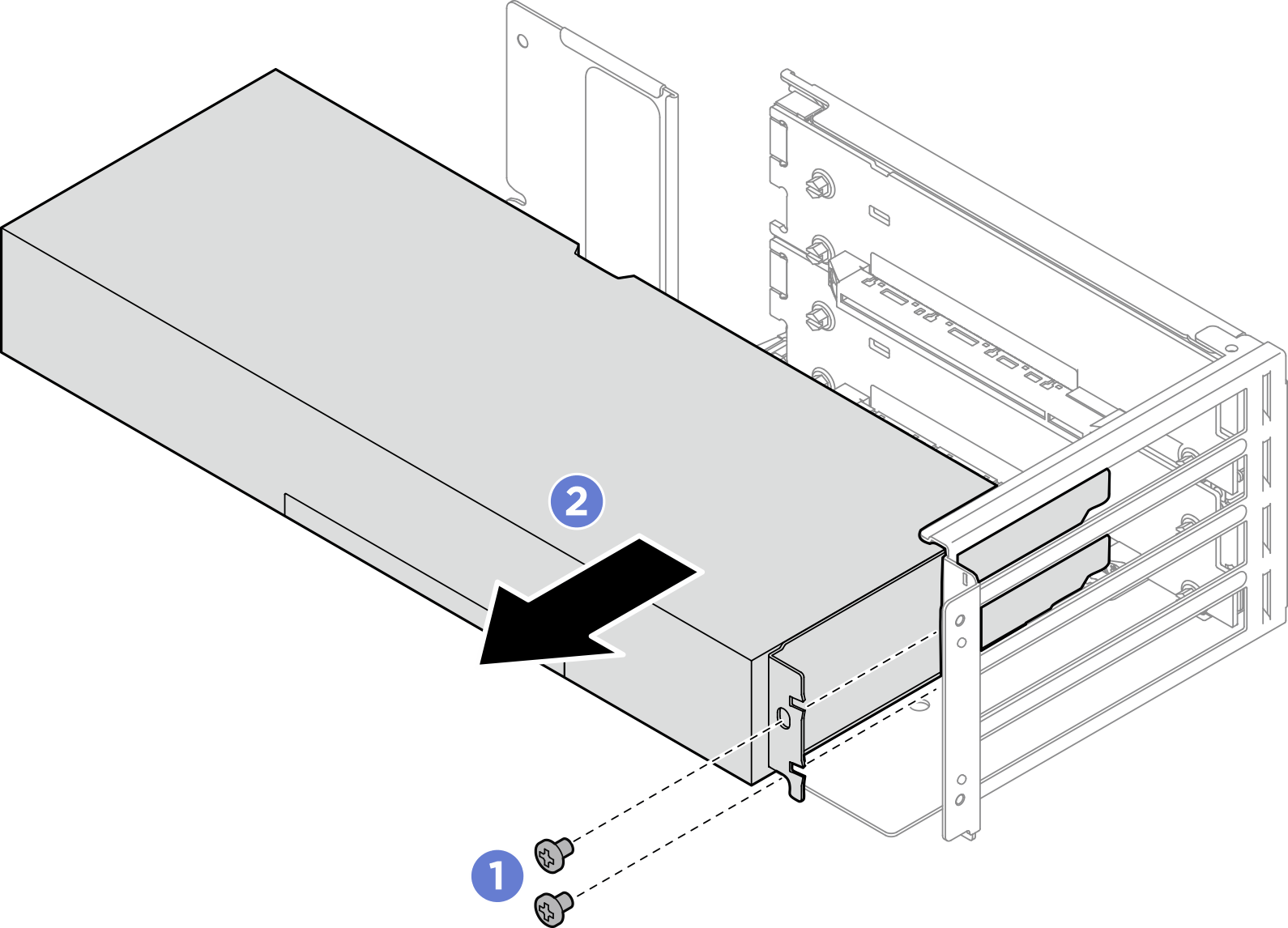

   Figure 5. Retrait de l’adaptateur GPU à haute puissance


   1. Desserrez les deux vis qui fixent l’adaptateur GPU.
   2. Saisissez l’adaptateur GPU par ses bords et sortez-le avec précaution de l’emplacement PCIe.
8. Si aucun adaptateur de remplacement ne doit être installé dans l’emplacement, installez l’obturateur d’emplacement. Insérez l’obturateur dans l’emplacement, puis fixez-le à l’aide d’une vis.

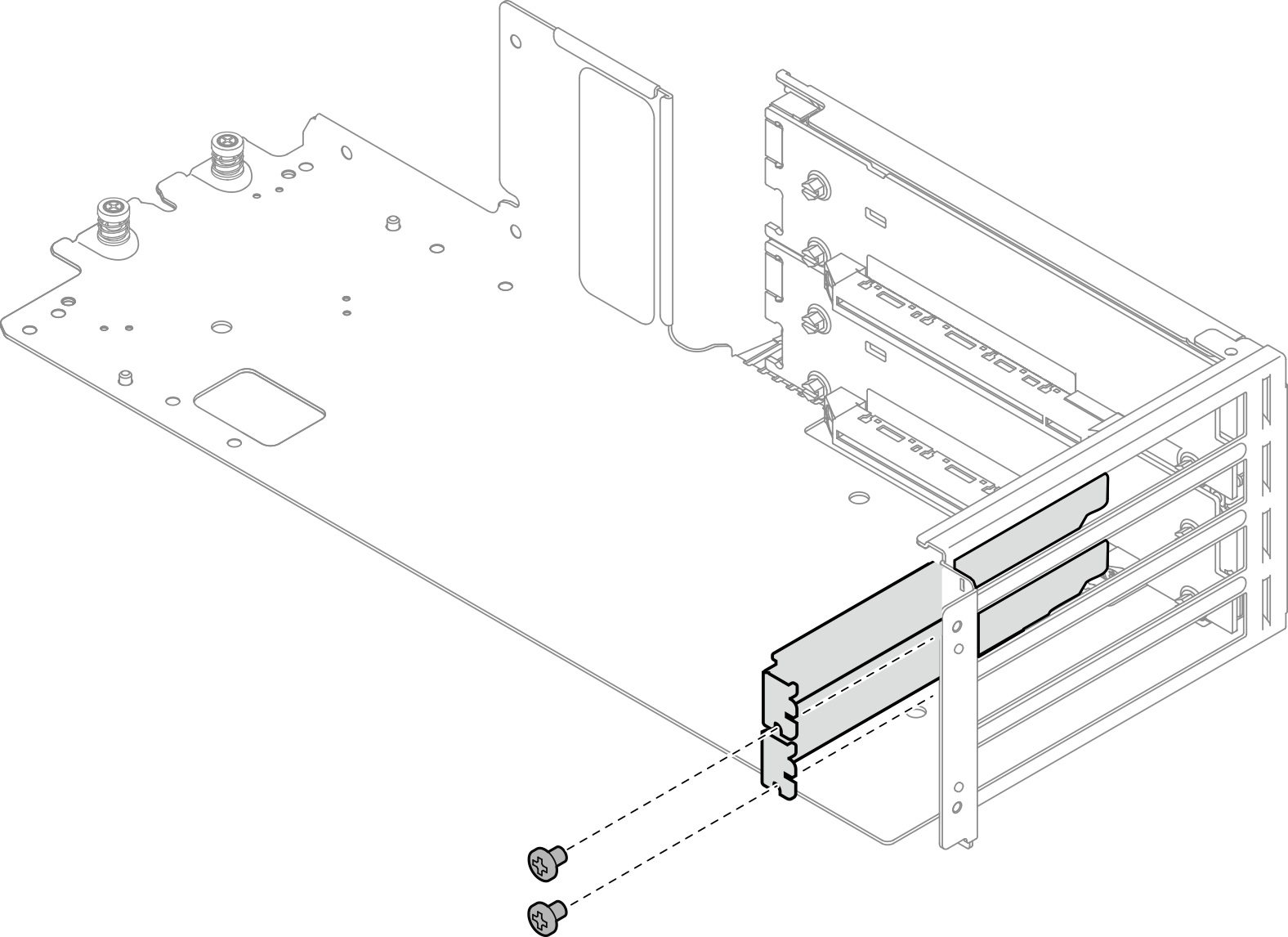

   Figure 6. Obturateur d’emplacement PCIe
