Extracción de un adaptador de GPU frontal de alta potencia

Siga las instrucciones que aparecen en esta sección para extraer un adaptador de GPU frontal de alta potencia.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el conducto de aire de la GPU frontal de alta potencia. Consulte Extracción del conducto de aire de la GPU frontal de alta potencia.
    4. Quite el conjunto de expansión de la GPU frontal de alta potencia. Consulte Extracción de un conjunto de expansión de GPU frontal de alta potencia.
  2. Desconecte todos los cables de alimentación de GPU del conjunto de expansión.
    Figura 1. Cables de alimentación de GPU de alta potencia

    1 Conectores de alimentación de GPU en las tarjetas de expansión2 Conectores de alimentación en los adaptadores GPU
  3. Suelte todos los tornillos que fijan los adaptadores GPU.
    Figura 2. Tornillos de adaptador GPU

  4. Suelte los cuatro tornillos que fijan la abrazadera de soporte lateral. Luego, quite la abrazadera del compartimiento de expansión.
    Figura 3. Extracción de la abrazadera de soporte lateral

  5. Suelte los tres tornillos que fijan el soporte posterior. Luego, quite el soporte del compartimiento de expansión.
    Figura 4. Extracción del soporte posterior

  6. Si hay un puente de enlace de 2 vías instalado, quítelo. Consulte Extracción de un puente de enlace de 2 vías.
  7. Quite el adaptador de GPU de alta potencia.

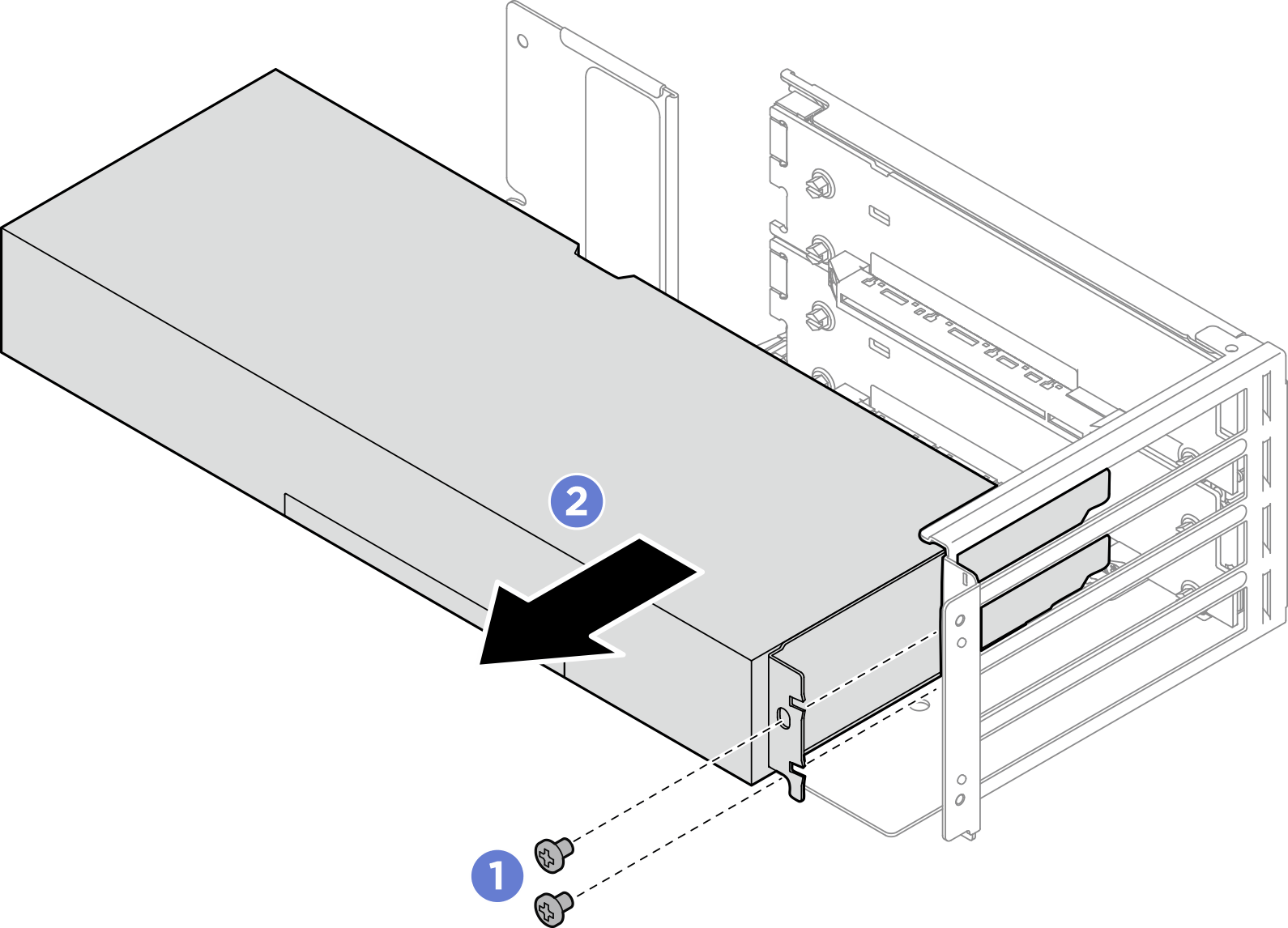

    Figura 5. Extracción del adaptador de GPU de alta potencia

    1. Suelte los dos tornillos que fijan el adaptador GPU.
    2. Sujete el adaptador GPU por los bordes y tírelo suavemente hacia fuera de la ranura de PCIe.
  8. Si no se va a instalar ningún adaptador de sustitución en la ranura, instale el relleno de ranura. Inserte el relleno de ranura en la ranura y, a continuación, fíjelo con un tornillo.
    Figura 6. Relleno de ranura de PCIe

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de un adaptador de GPU frontal de alta potencia.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
