Rimozione di un adattatore GPU anteriore ad alta potenza

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore GPU anteriore ad alta potenza.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere il condotto dell'aria GPU anteriore ad alta potenza. Vedere Rimozione del condotto dell'aria GPU anteriore ad alta potenza.
    4. Rimuovere l'assieme verticale GPU anteriore ad alta potenza. Vedere Rimozione di un assieme verticale GPU anteriore ad alta potenza.
  2. Scollegare tutti i cavi di alimentazione GPU dall'assieme verticale.

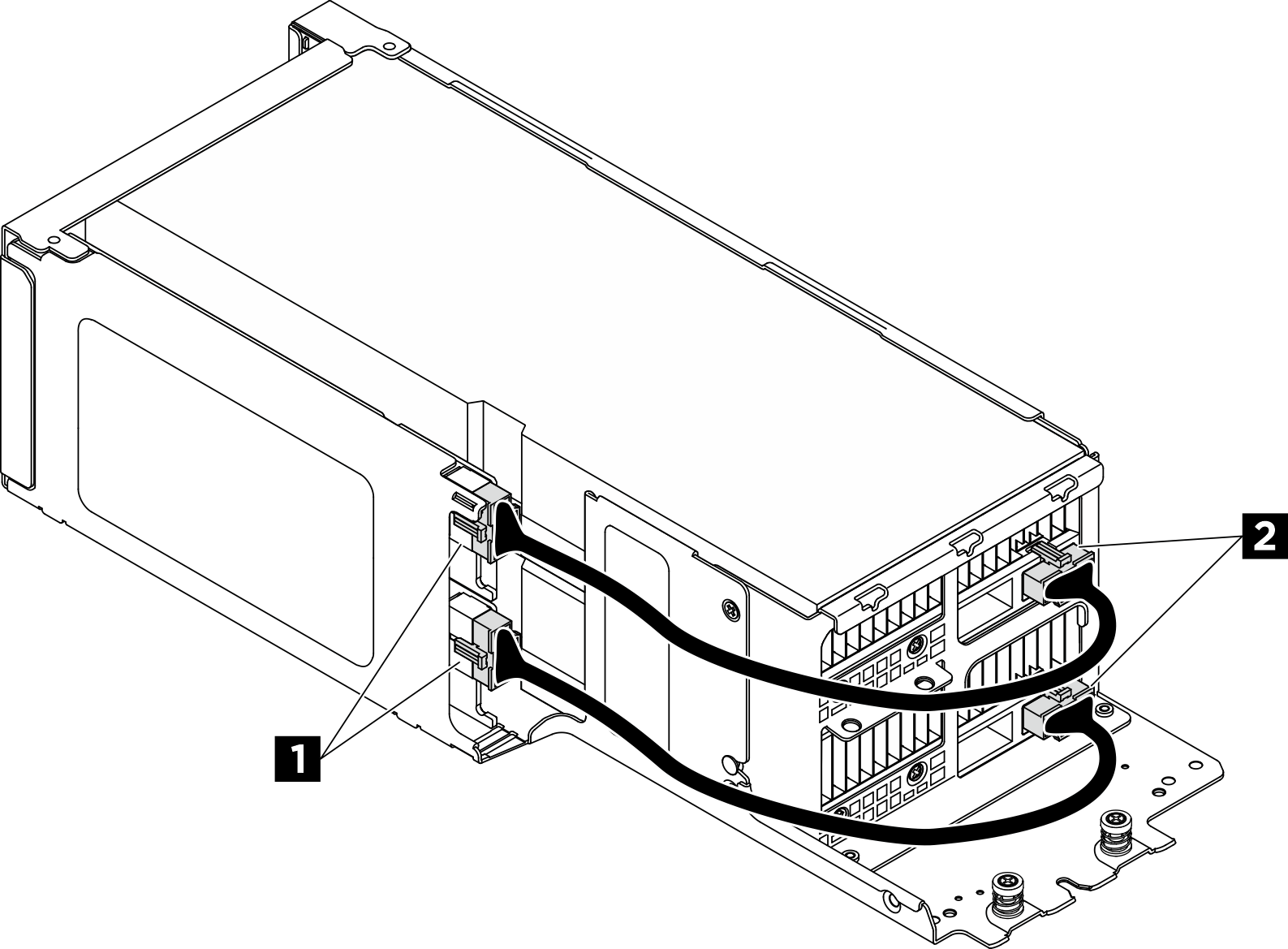

    Figura 1. Cavi di alimentazione GPU ad alta potenza

    1 Connettori di alimentazione GPU sulle schede verticali2 Connettori di alimentazione sugli adattatori GPU
  3. Allentare tutte le viti che fissano gli adattatori GPU.

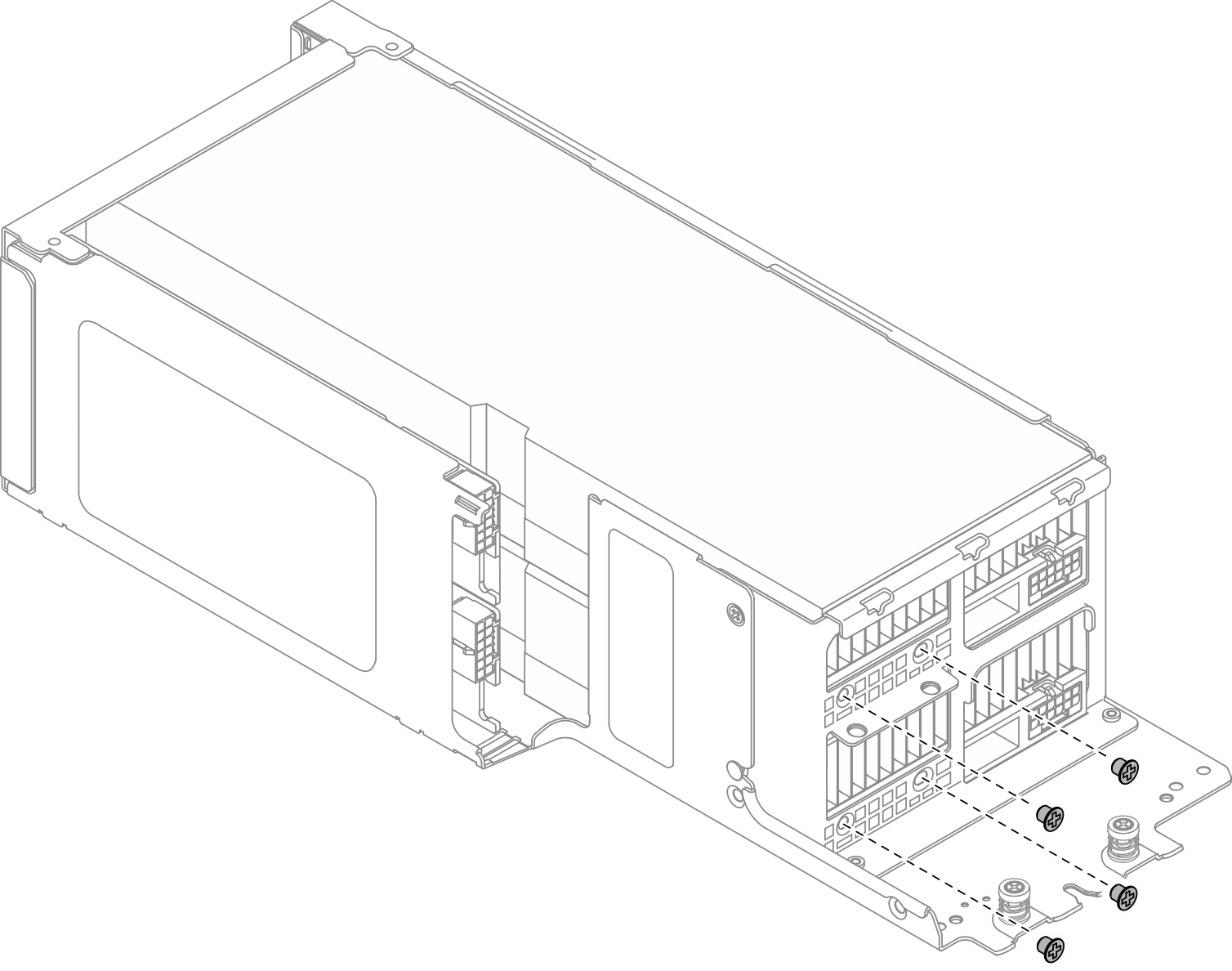

    Figura 2. Viti dell'adattatore GPU

  4. Allentare le quattro viti che fissano la staffa di supporto laterale, quindi rimuovere la staffa dal telaio verticale.

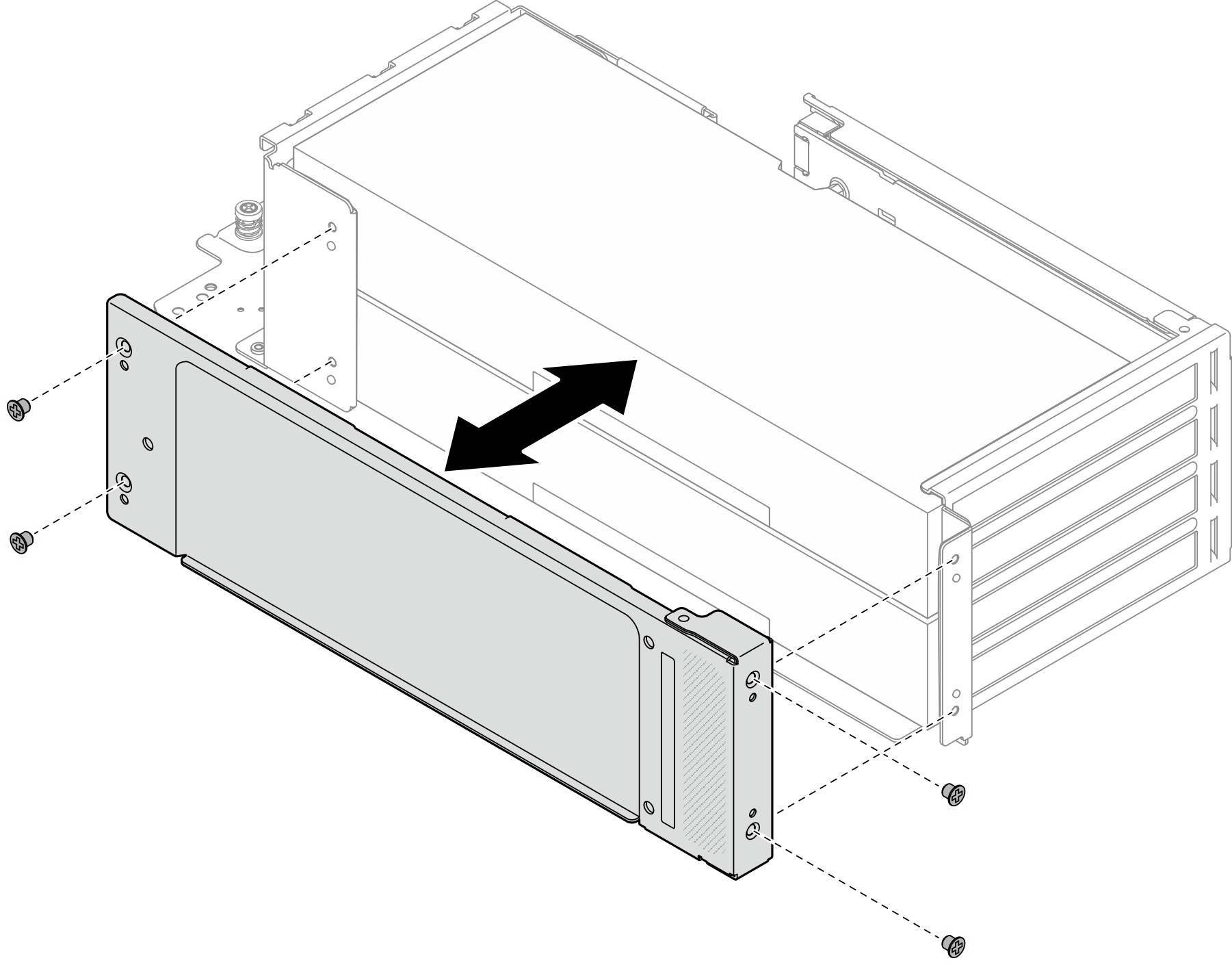

    Figura 3. Rimozione della staffa di supporto laterale

  5. Allentare le tre viti che fissano la staffa posteriore, quindi rimuovere la staffa dal telaio verticale.

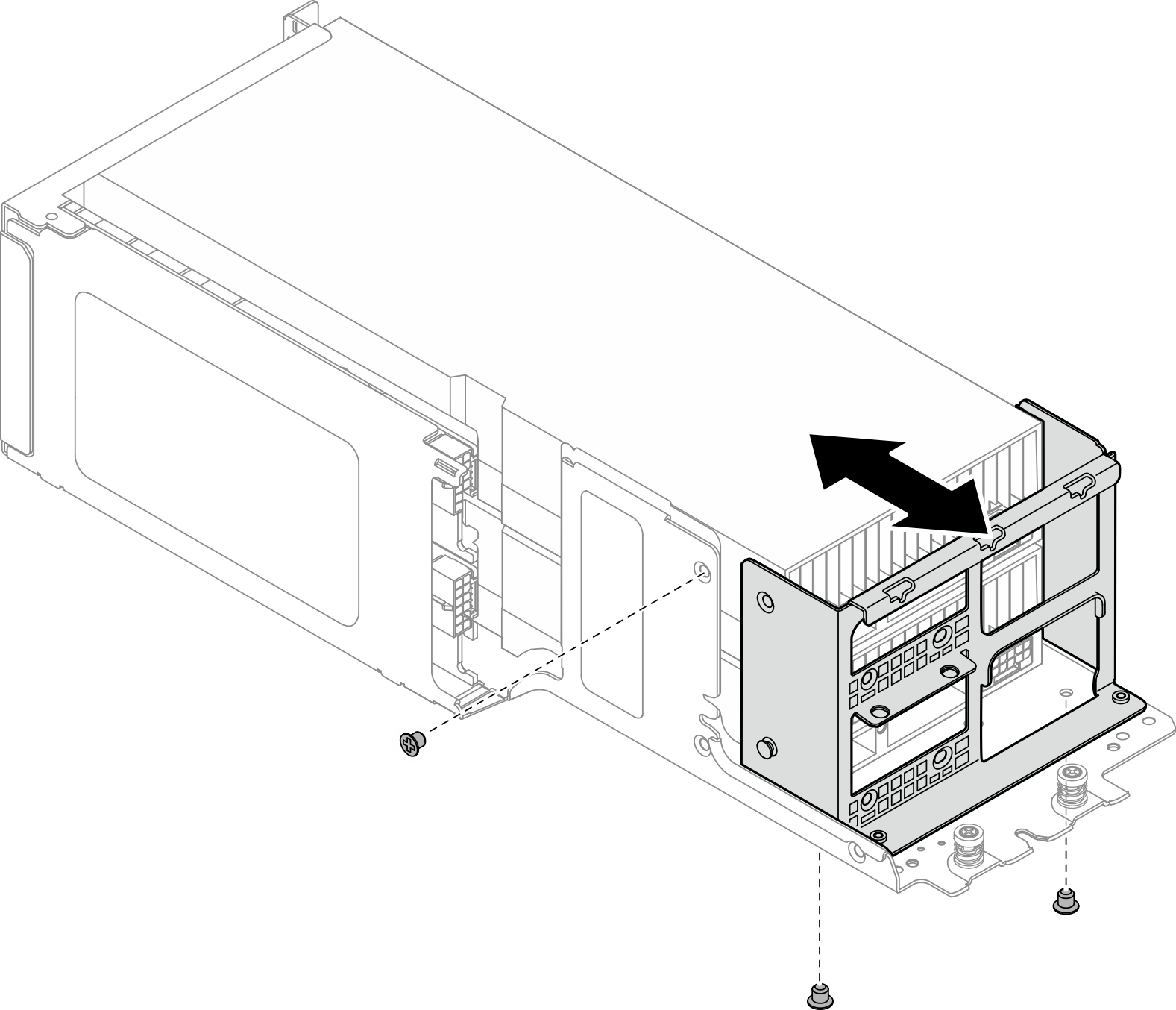

    Figura 4. Rimozione della staffa posteriore

  6. Se è installato un bridge di collegamento a 2 vie, rimuovere il bridge di collegamento. Vedere Rimozione di un bridge di collegamento a 2 vie.
  7. Rimuovere l'adattatore GPU ad alta potenza.

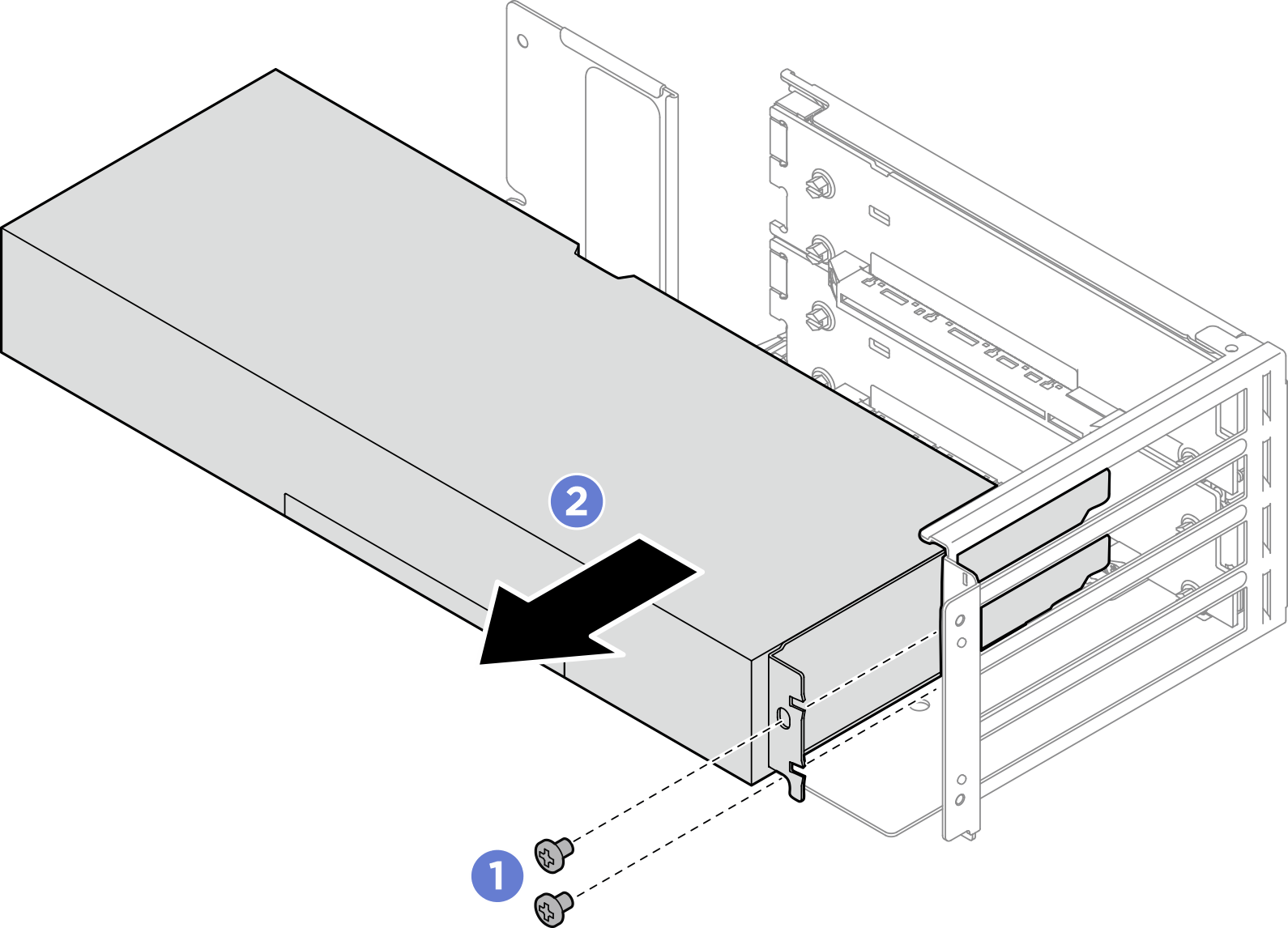

    Figura 5. Rimozione dell'adattatore GPU ad alta potenza

    1. Allentare le due viti che fissano l'adattatore GPU.
    2. Afferrare l'adattatore GPU per i bordi ed estrarlo con cautela dal relativo slot PCIe.
  8. Se nello slot non deve essere installato alcun adattatore sostitutivo, installare l'elemento di riempimento dello slot. Inserire l'elemento di riempimento nello slot, quindi fissarlo con una vite.

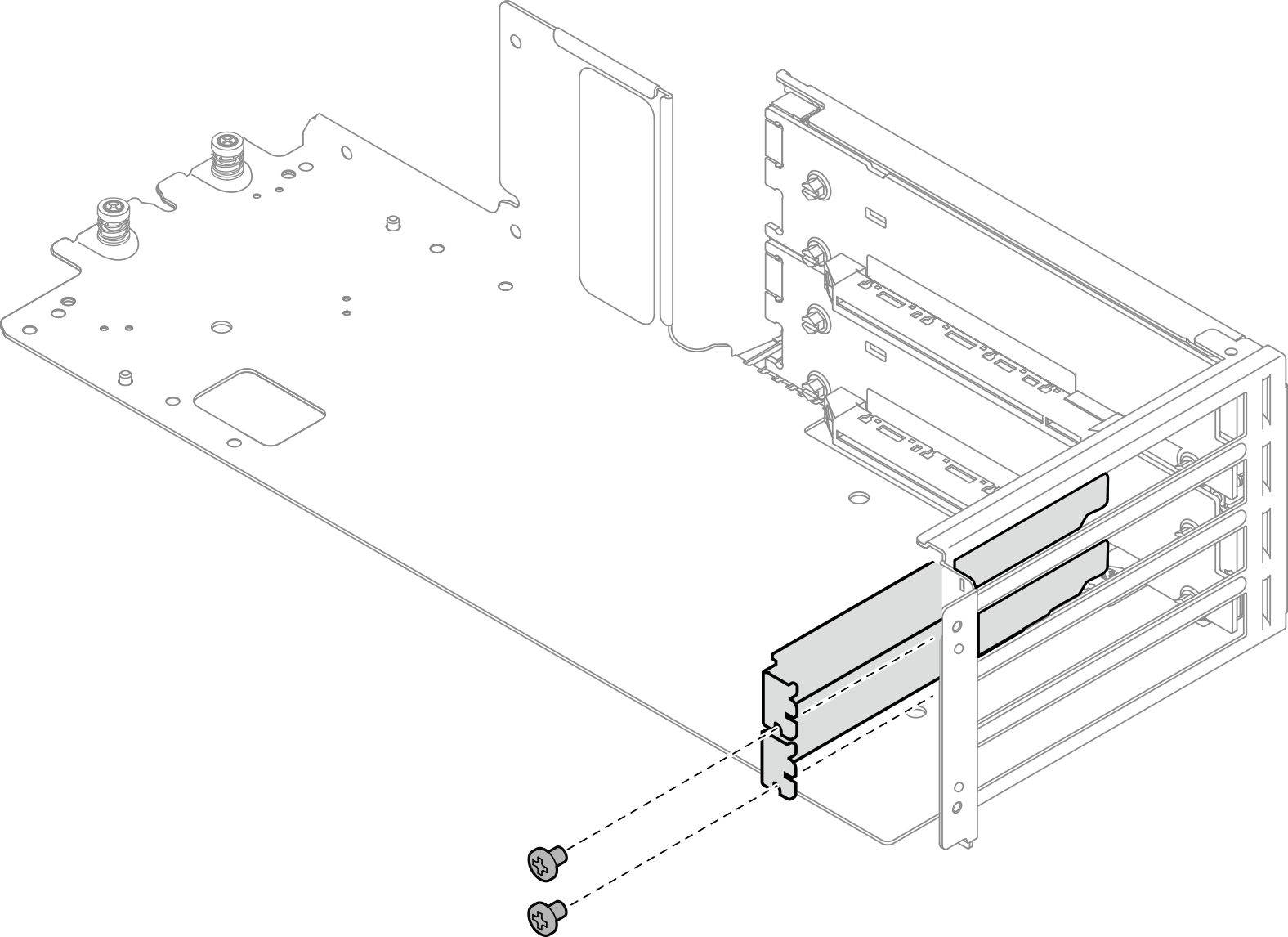

    Figura 6. Elemento di riempimento dello slot PCIe

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di un adattatore GPU anteriore ad alta potenza.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
