Führen Sie die Anweisungen in diesem Abschnitt aus, um einen vorderen GPU-Adapter mit hoher Wattzahl zu entfernen.
Zu dieser Aufgabe
S011
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.
Vorgehensweise
- Bereiten Sie die Aufgabe vor.
- Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
- Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
- Entfernen Sie den Luftkanal für vordere GPUs mit hoher Wattzahl. Weitere Informationen unter Luftkanal für vordere GPUs mit hoher Wattzahl entfernen.
- Entfernen Sie die Adapterkartenbaugruppe für vordere GPUs mit hoher Wattzahl. Siehe Vordere GPU-Adapterkartenbaugruppe mit hoher Wattzahl entfernen.
- Ziehen Sie alle GPU Netzkabel von der Adapterkartenbaugruppe ab.

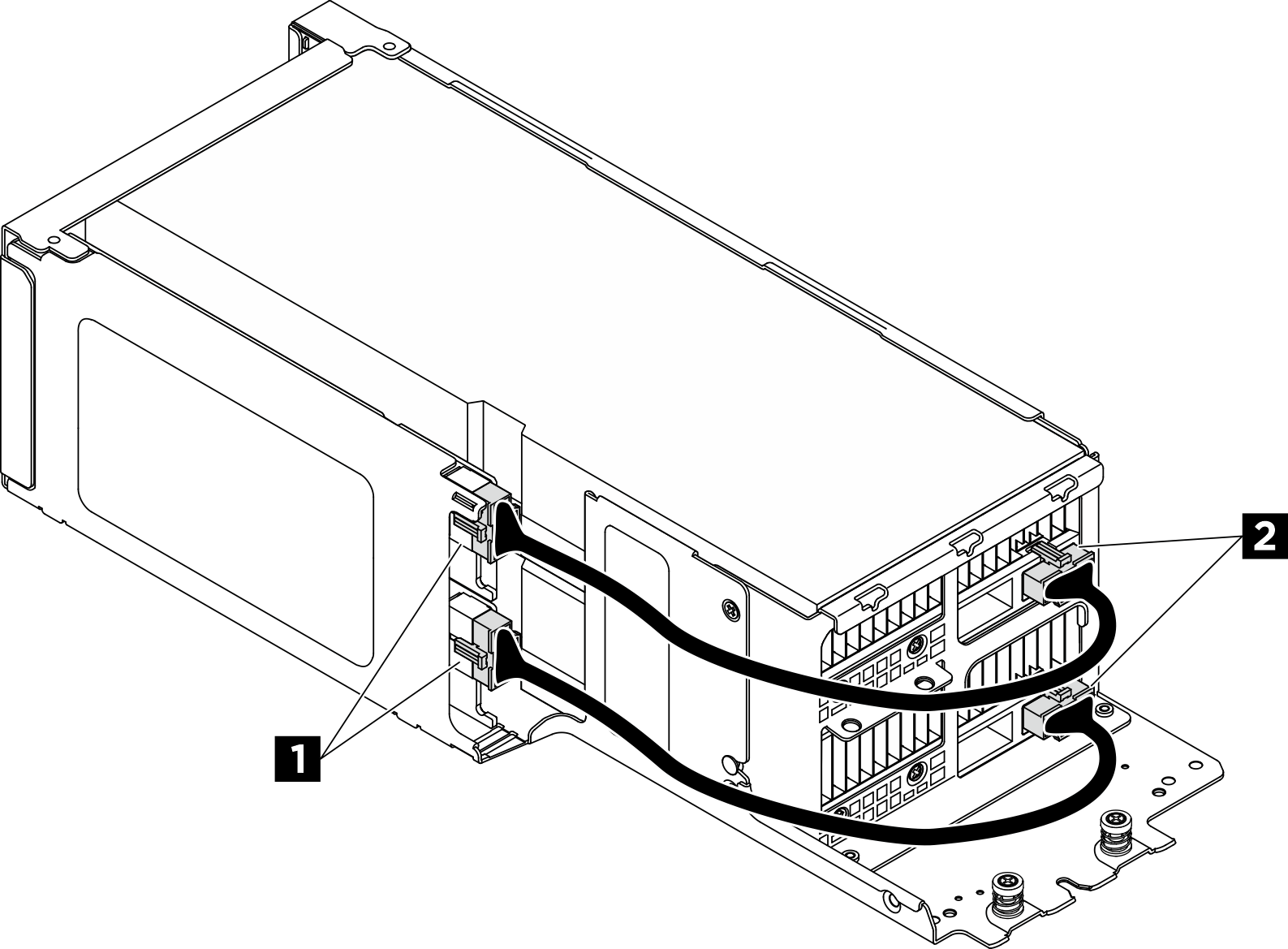

Abbildung 1. Netzkabel für GPU mit hoher Wattzahl
1 GPU-Netzteilanschlüsse an Adapterkarten | 2 Netzteilanschluss an GPU-Adapter |
- Lösen Sie alle Schrauben, mit denen die GPU-Adapter befestigt sind.
Abbildung 2. Befestigungsschrauben für GPU-Adapter
- Lösen Sie die vier Schrauben, mit denen die seitliche Halterung befestigt ist, und entfernen Sie die Halterung vom Adapterrahmen.

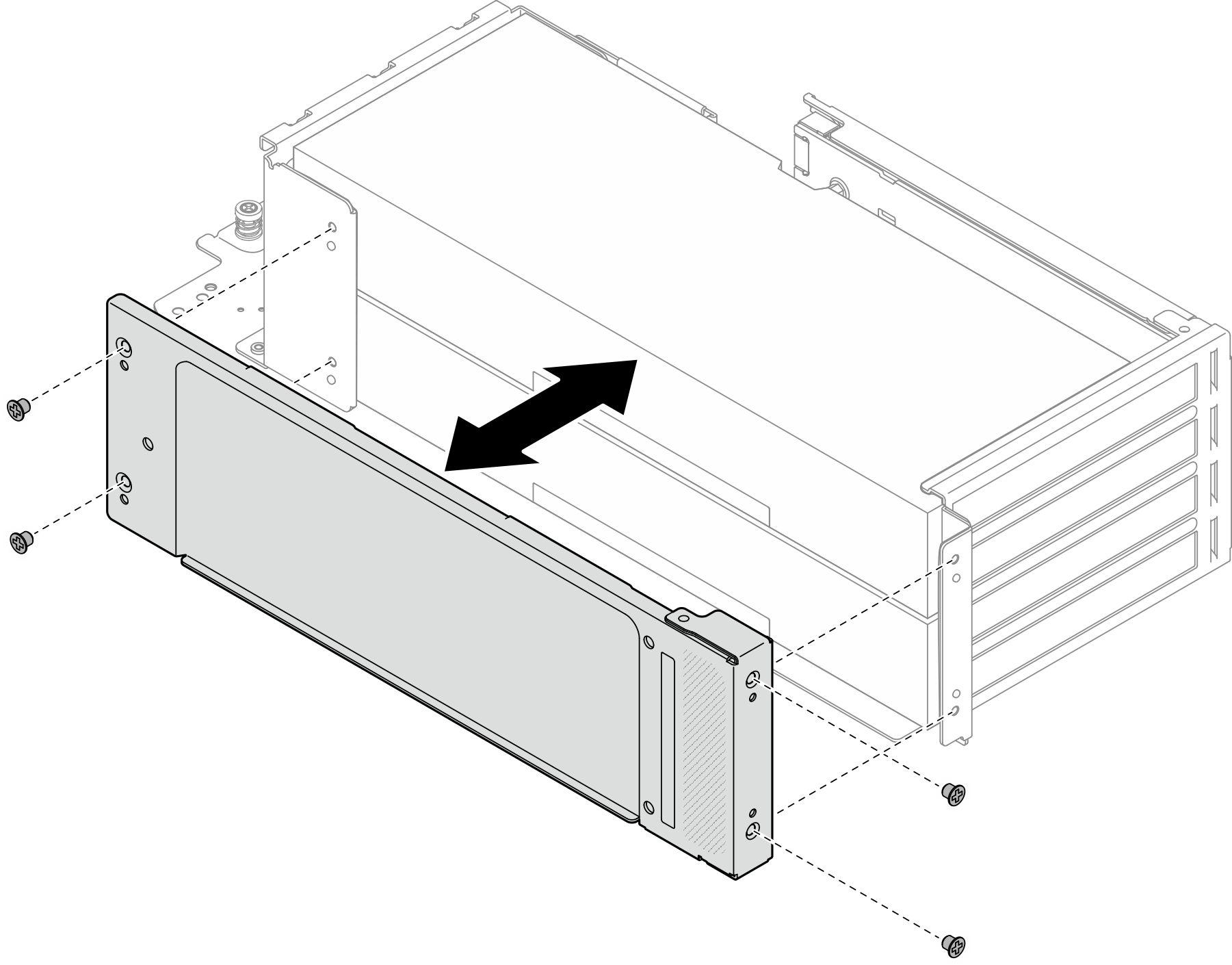

Abbildung 3. Entfernen der seitlichen Halterung
- Lösen Sie die drei Schrauben, mit denen die hintere Halterung befestigt ist, und entfernen Sie die Halterung vom Adapterrahmen.

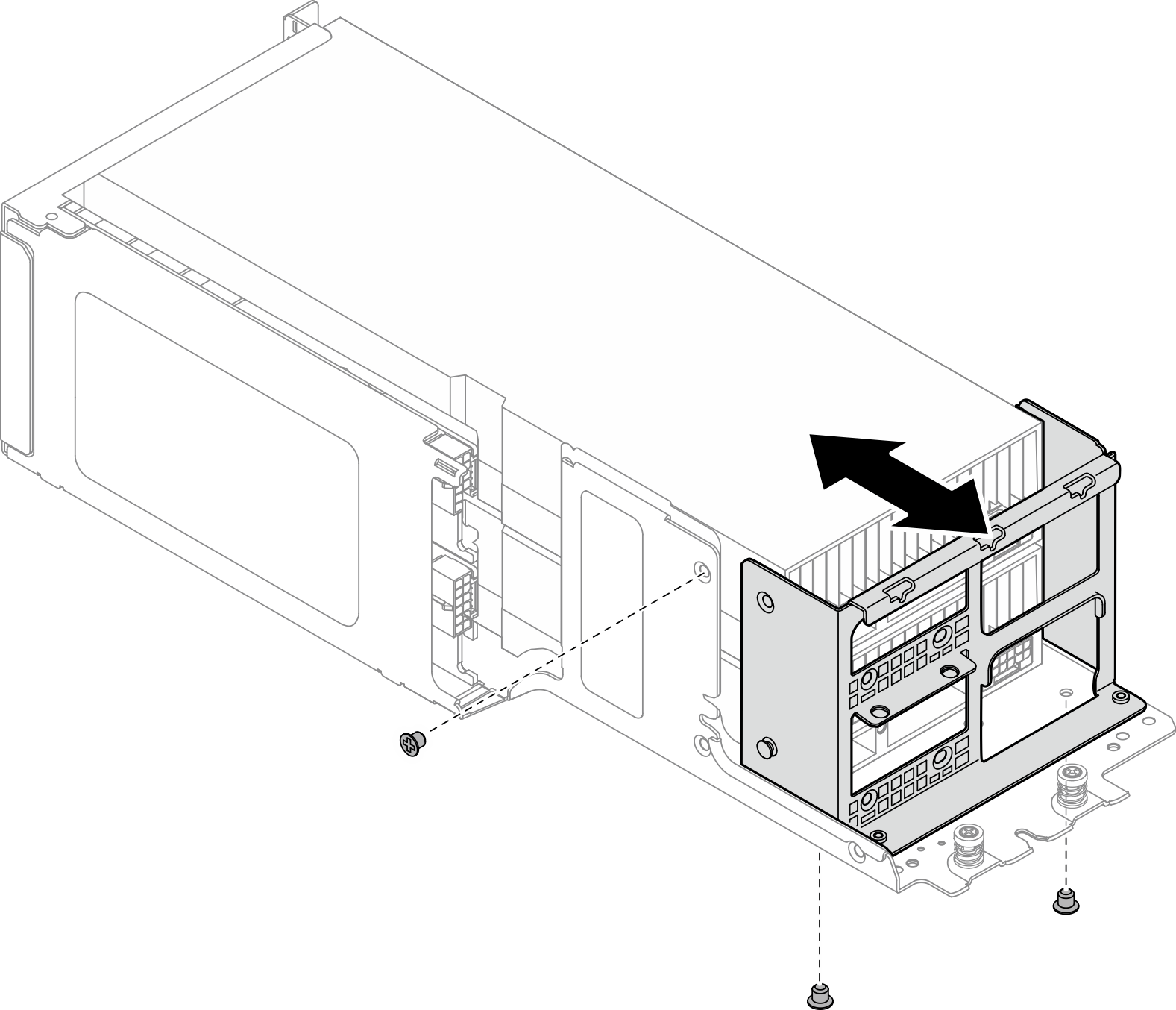

Abbildung 4. Entfernen der hinteren Halterung
- Falls eine 2-Wege-Verbindungsbrücke installiert ist, entfernen Sie die Verbindungsbrücke. Weitere Informationen unter 2-Wege-Verbindungsbrücke entfernen.
- Entfernen Sie den GPU-Adapter mit hoher Wattzahl.

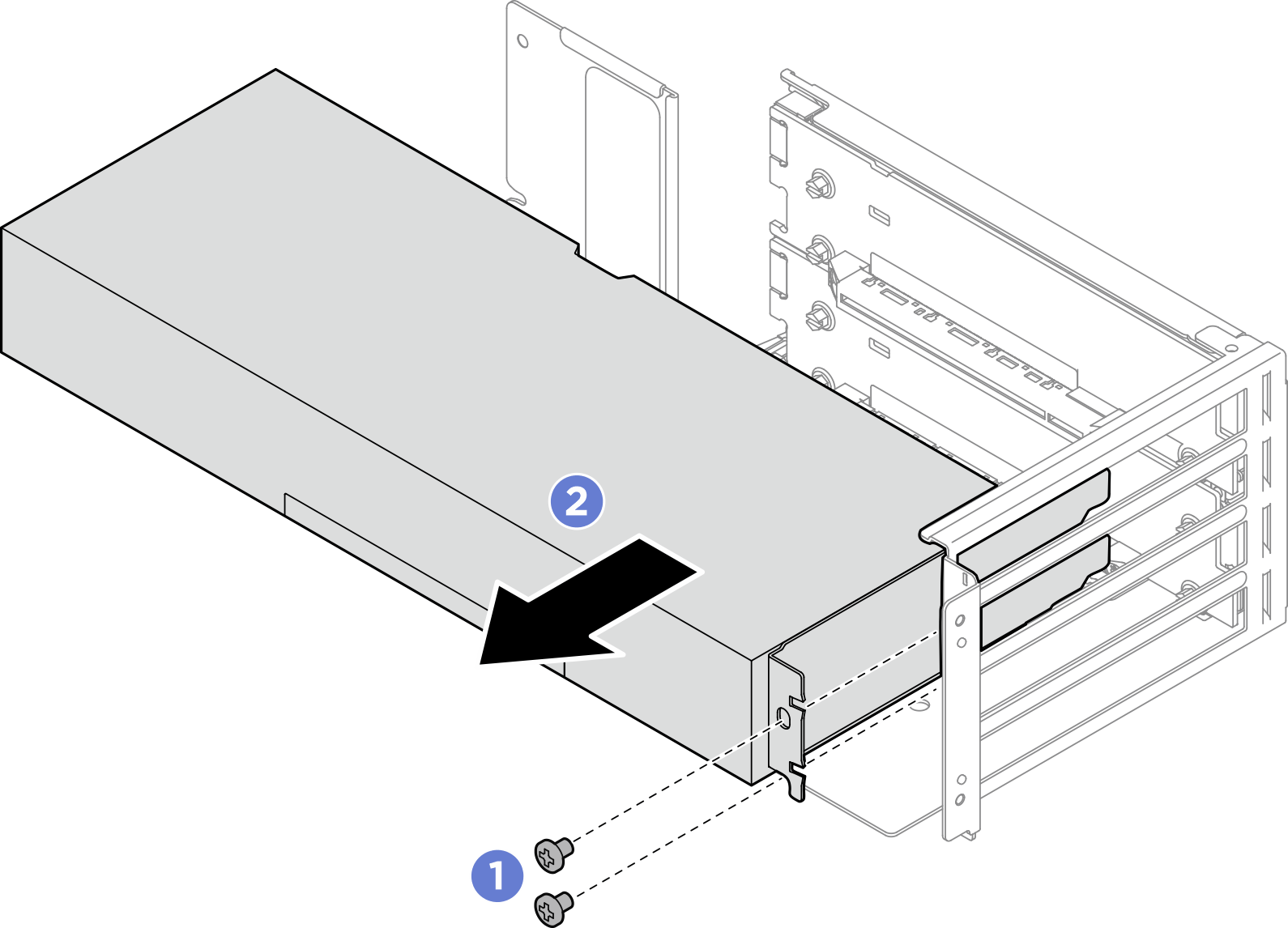

Abbildung 5. Entfernen des GPU-Adapters mit hoher Wattzahl
Lösen Sie die zwei Schrauben, mit denen der GPU-Adapter befestigt ist.
Fassen Sie den GPU-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.
- Wenn kein Ersatzadapter in den Steckplatz eingesetzt werden soll, installieren Sie die Abdeckblende. Setzen Sie die Blende in den Steckplatz ein und befestigen Sie sie mit einer Schraube.

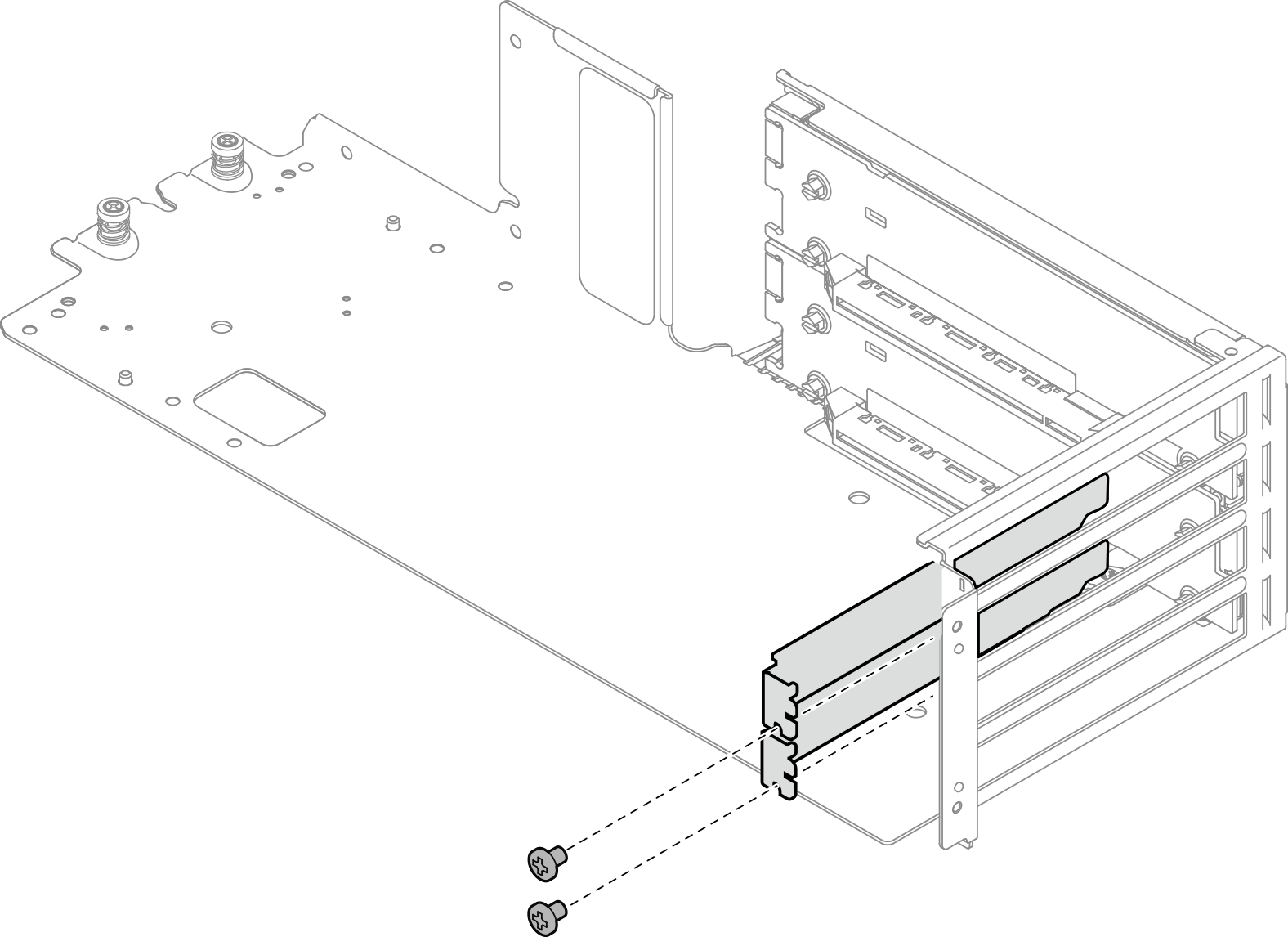

Abbildung 6. Abdeckblende für PCIe-Steckplatz
Nach dieser Aufgabe
Installieren Sie eine Austauscheinheit. Siehe Vorderen GPU-Adapter mit hoher Wattzahl installieren.
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
