卸下前方高功率 GPU 配接卡

請依照本節中的指示,卸下前方高功率 GPU 配接卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 卸下前方高功率 GPU 空氣導管。請參閱卸下前方高功率 GPU 空氣導管
    4. 卸下前方高功率 GPU 擴充卡組件。請參閱卸下前方高功率 GPU 擴充卡組件
  2. 將所有 GPU 電源線從擴充卡組件上斷開。

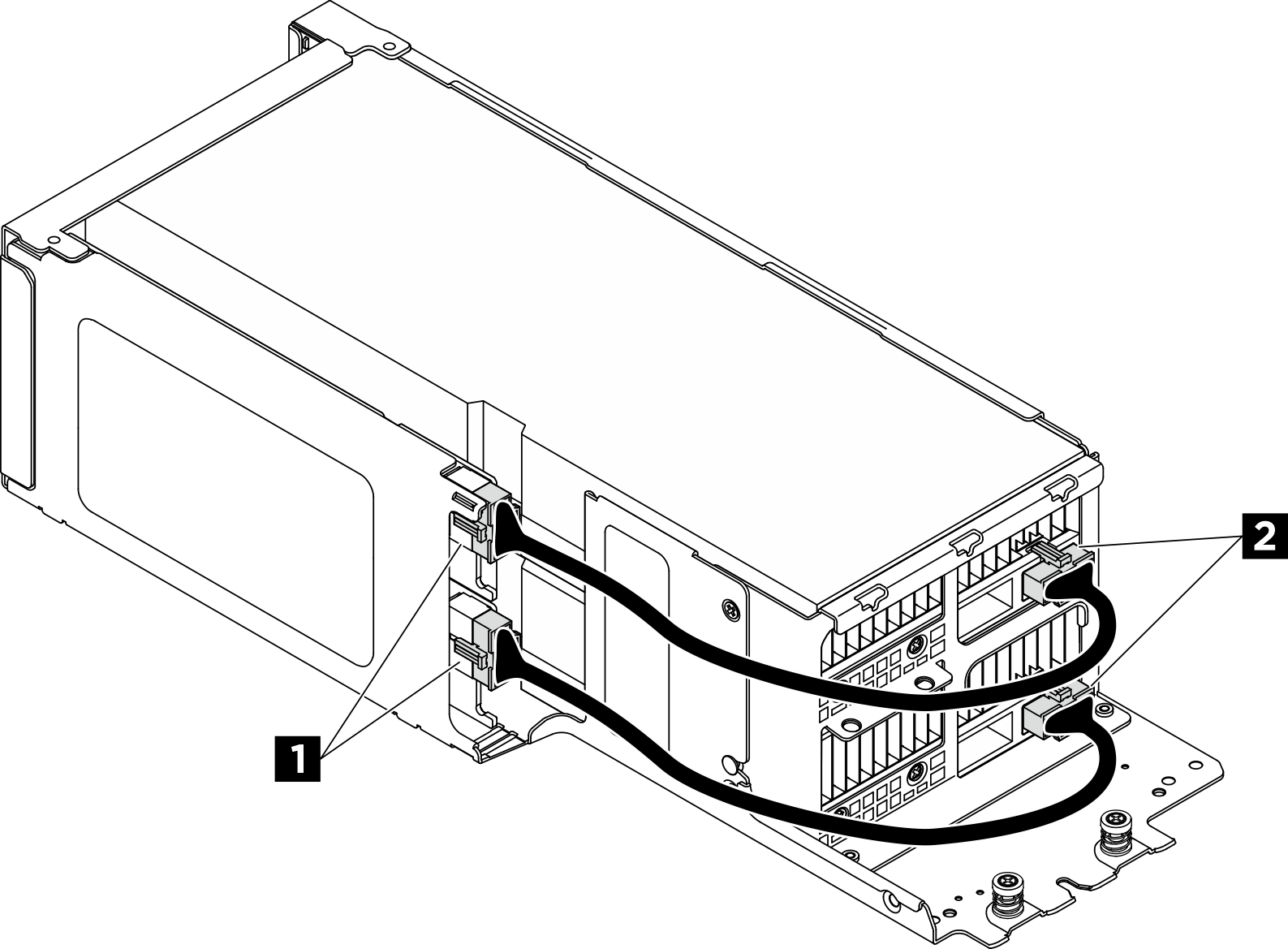

    圖 1. 高功率 GPU 電源線

    1 擴充卡上的 GPU 電源接頭2 GPU 配接卡上的電源接頭
  3. 將固定 GPU 配接卡的所有螺絲鬆開。
    圖 2. GPU 配接卡螺絲

  4. 將固定側面支撐托架的四顆螺絲鬆開,然後將托架從擴充卡匣上拆下。

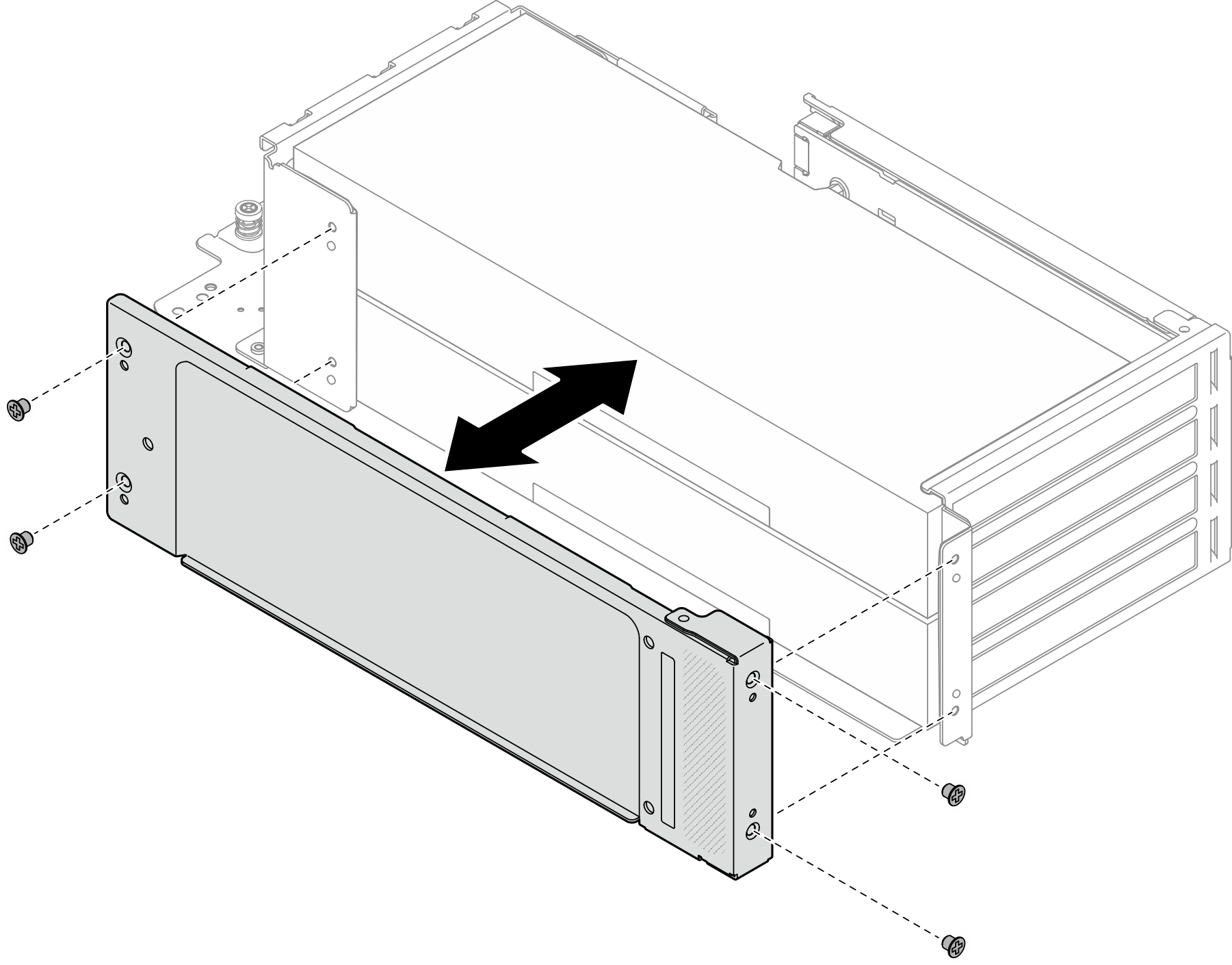

    圖 3. 卸下側面支撐托架

  5. 將固定背面托架的三顆螺絲鬆開,然後將托架從擴充卡匣上拆下。

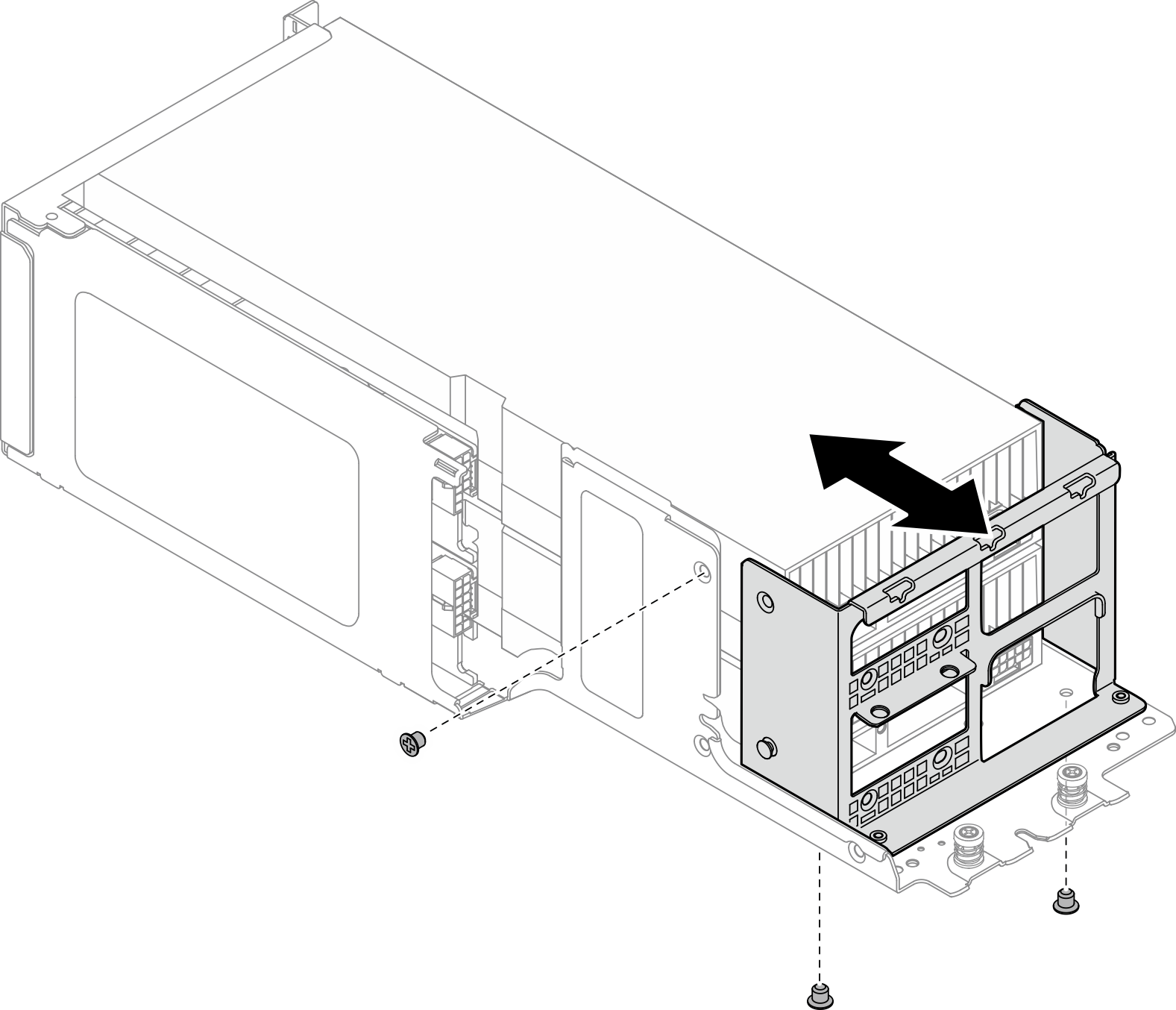

    圖 4. 卸下背面托架

  6. 如安裝有雙向鏈結橋接器,請將該橋接器拆除。請參閱卸下雙向鏈結橋接器
  7. 卸下高功率 GPU 配接卡。

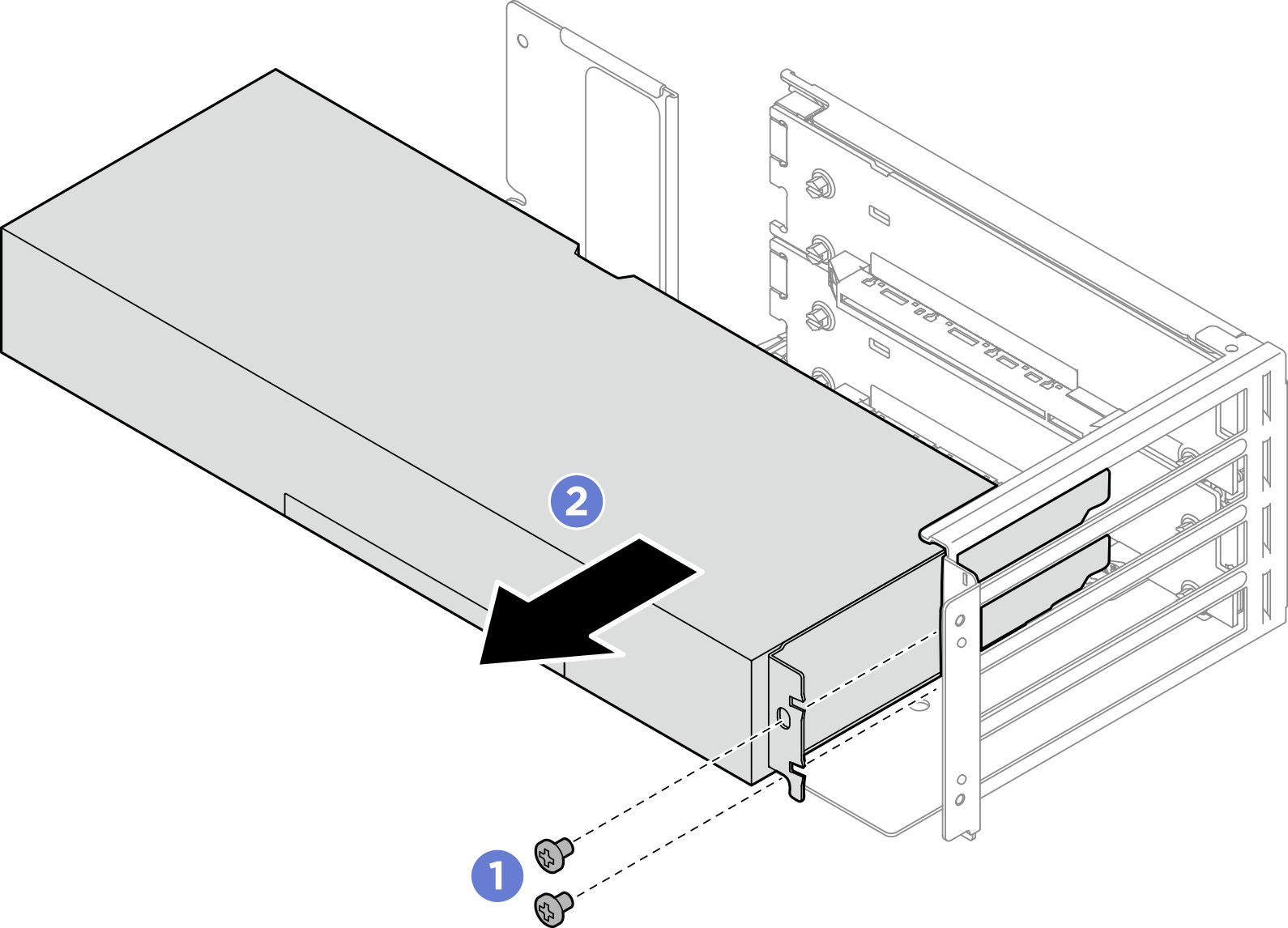

    圖 5. 高功率 GPU 配接卡拆卸作業

    1. 將固定 GPU 配接卡的兩顆螺絲鬆開。
    2. 抓住 GPU 配接卡邊緣,小心地將其從 PCIe 插槽拉出。

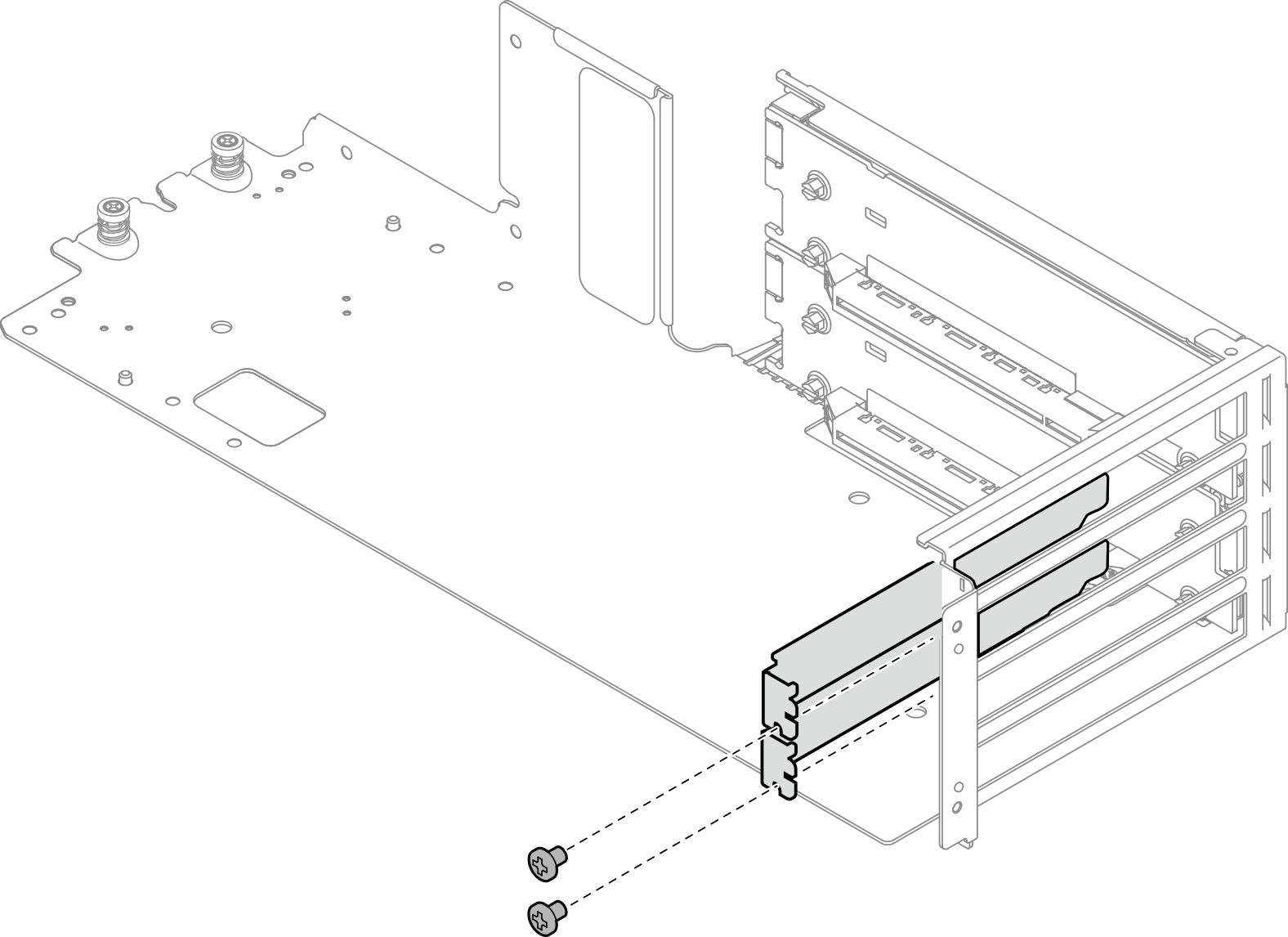

  8. 如果插槽中不安裝替換配接卡,請安裝插槽填充板。將填充板插入插槽,然後用一顆螺絲固定填充板。
    圖 6. PCIe 插槽填充板

在您完成之後

  1. 安裝替換裝置。請參閱安裝前方高功率 GPU 配接卡

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
