ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า
เกี่ยวกับงานนี้
S011
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ขั้นตอน
- เตรียมการสำหรับงานนี้
- หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
- ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
- ถอดชุดดูดอากาศ GPU กำลังวัตต์สูงด้านหน้า โปรดดู ถอดชุดดูดอากาศ GPU กำลังวัตต์สูงด้านหน้า
- ถอดส่วนประกอบตัวยก GPU กำลังวัตต์สูงด้านหน้า โปรดดู ถอดส่วนประกอบตัวยก GPU กำลังวัตต์สูงด้านหน้า
- ถอดสายไฟ GPU ทั้งหมดออกจากส่วนประกอบตัวยก

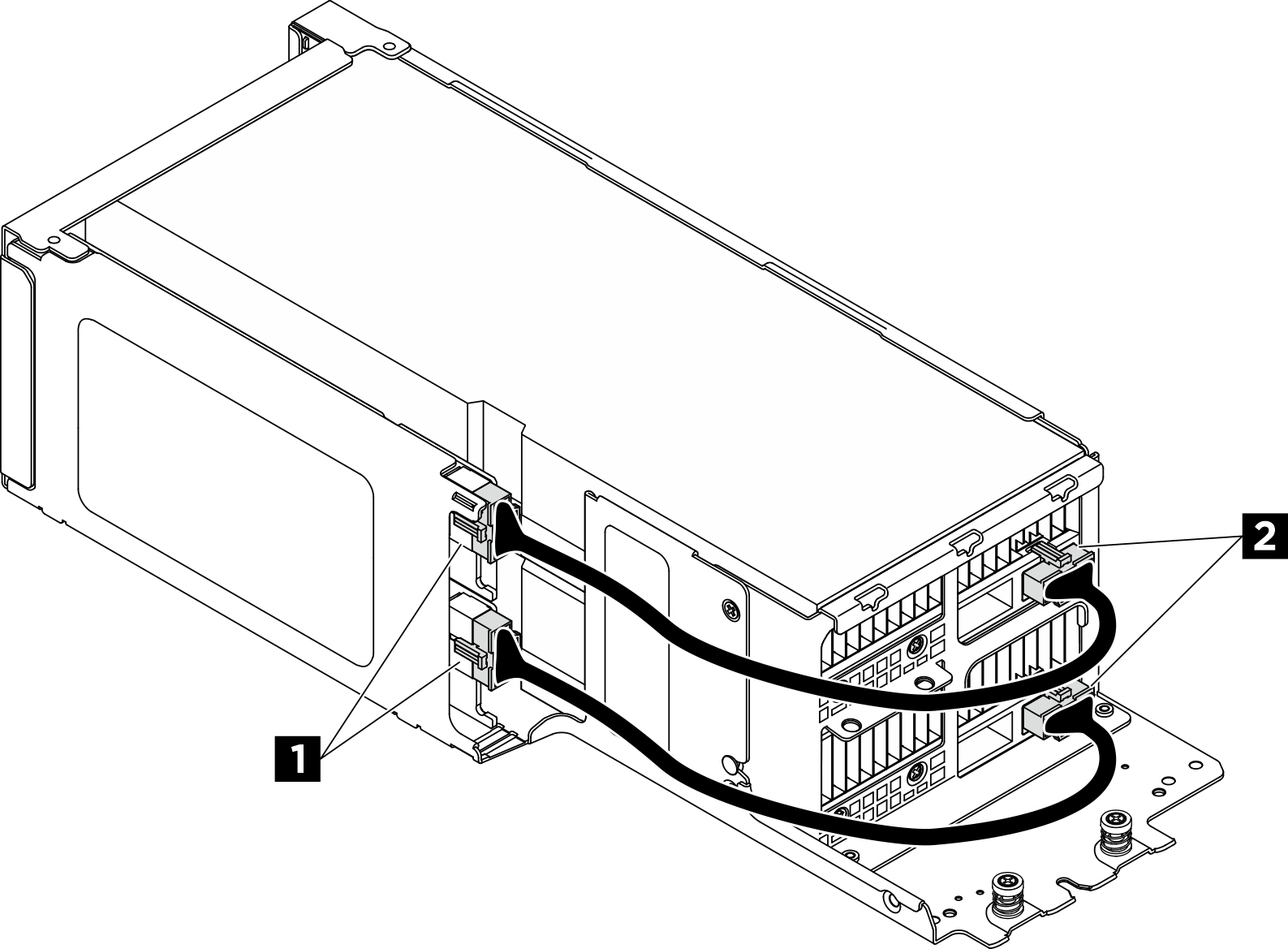

รูปที่ 1. สายไฟ GPU กำลังวัตต์สูง
1 ขั้วต่อไฟฟ้า GPU บนการ์ดตัวยก | 2 ขั้วต่อไฟฟ้าบนอะแดปเตอร์ GPU |

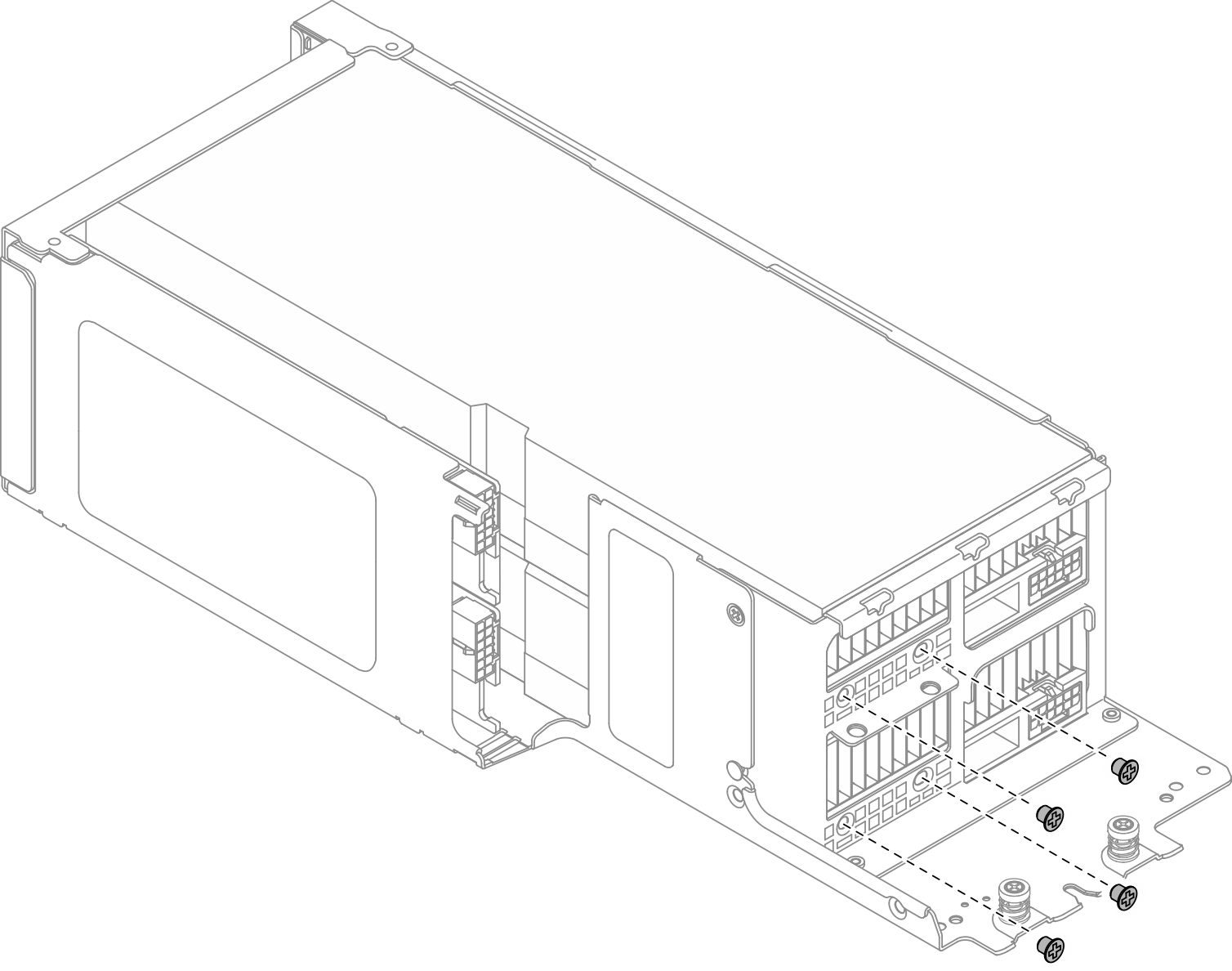

- คลายสกรูทั้งหมดที่ยึดอะแดปเตอร์ GPU
รูปที่ 2. สกรูอะแดปเตอร์ GPU

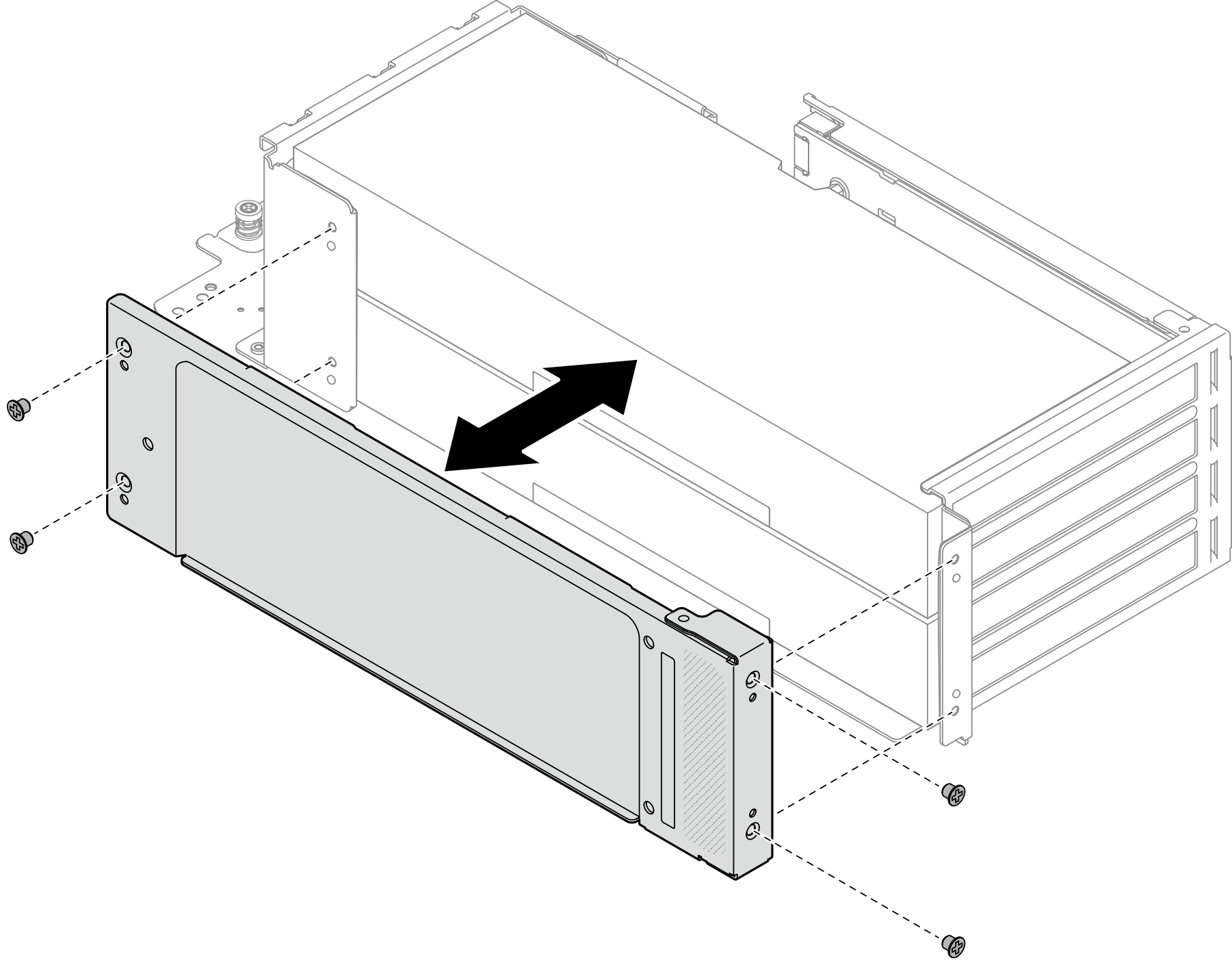

- คลายสกรูสี่ตัวที่ยึดโครงยึดรองรับด้านข้าง แล้วถอดโครงยึดออกจากตัวครอบตัวยก
รูปที่ 3. การถอดโครงยึดรองรับด้านข้าง

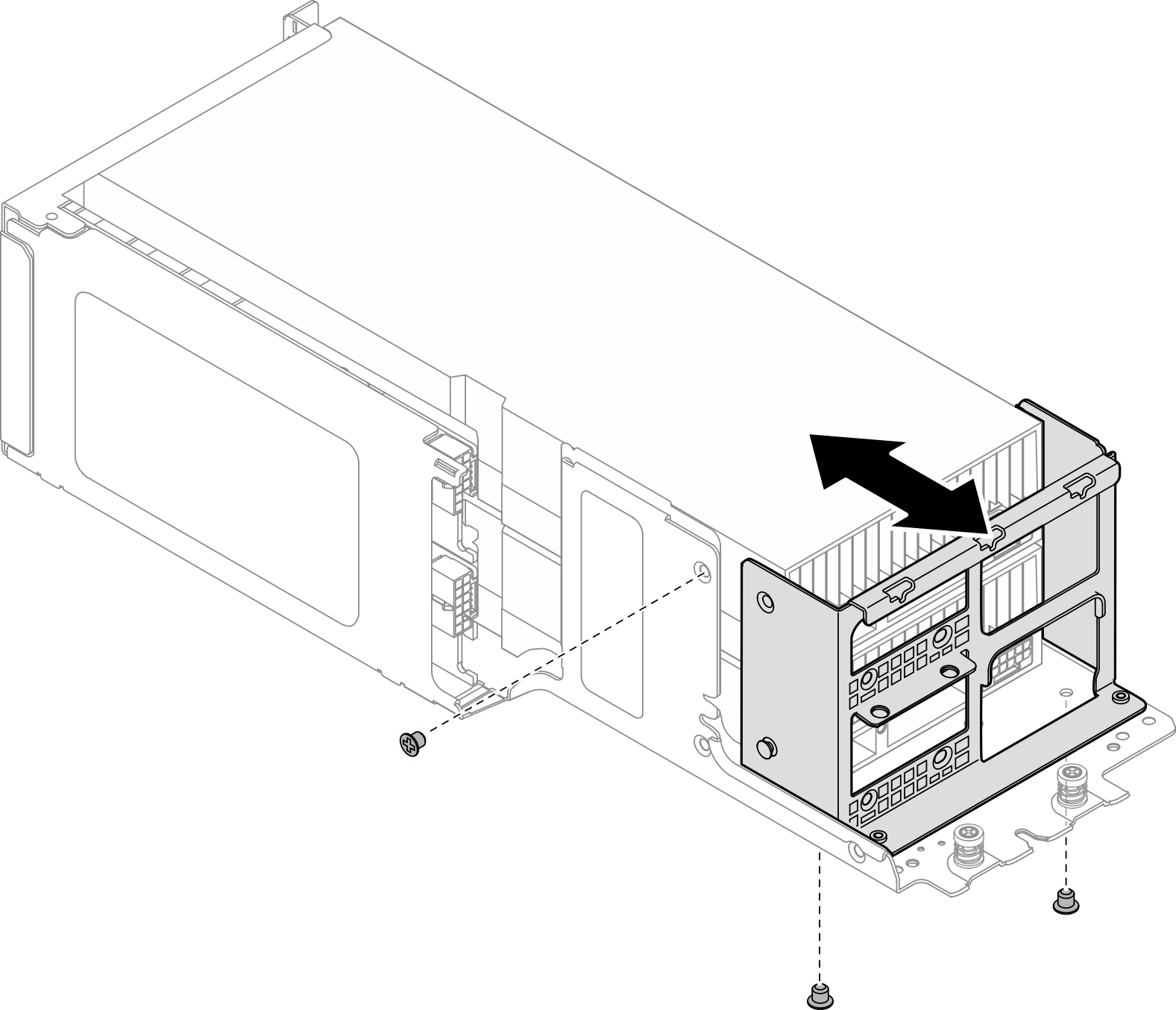

- คลายสกรูสามตัวที่ยึดโครงยึดด้านหลัง แล้วถอดโครงยึดออกจากตัวครอบตัวยก
รูปที่ 4. การถอดโครงยึดด้านหลังออก
- หากมีการติดตั้งบริดจ์ลิงก์แบบ 2 ทาง ให้ถอดบริดจ์ลิงก์ออก ดู ถอดบริดจ์ลิงก์ 2 ทาง

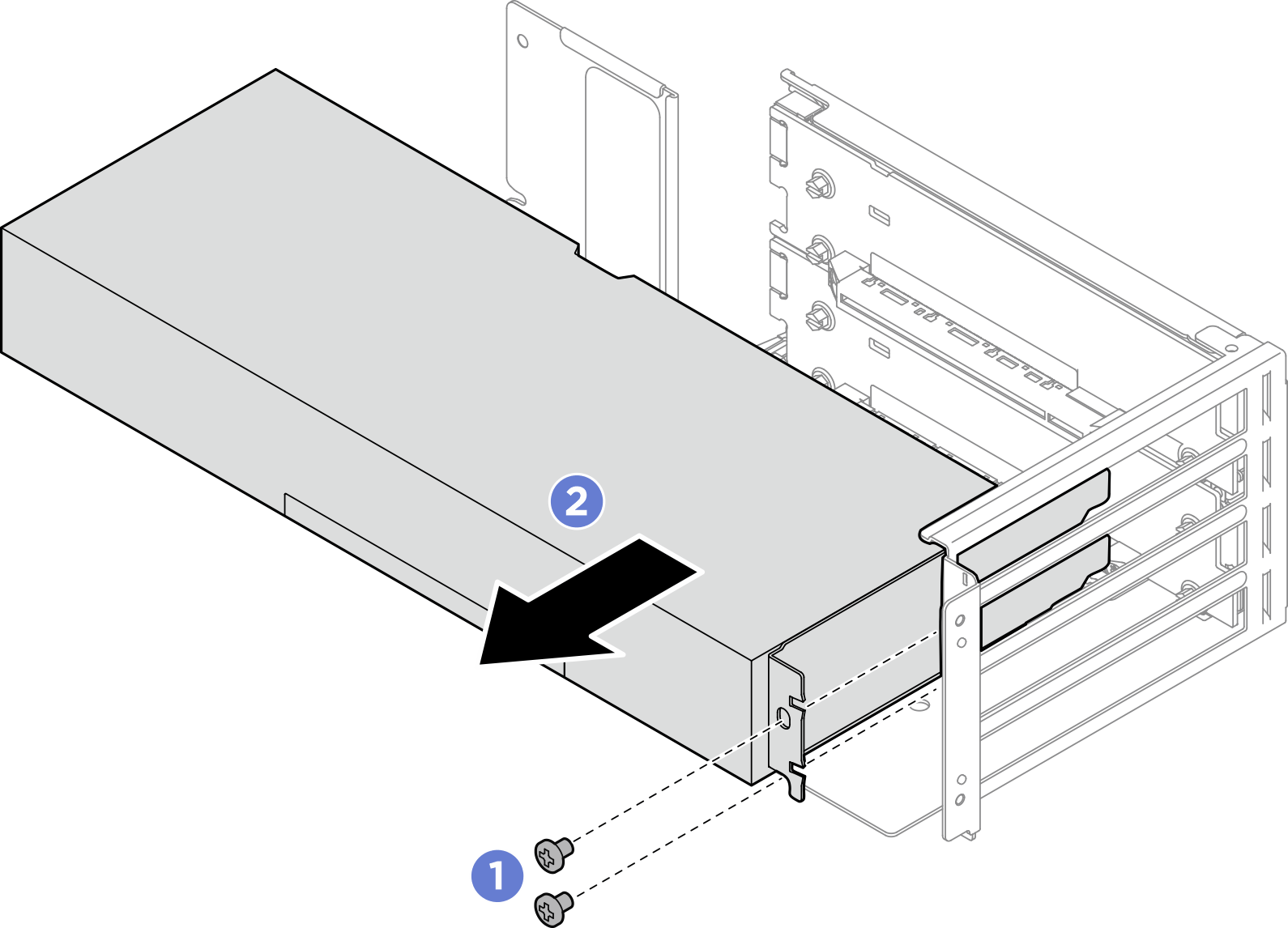

- ถอดอะแดปเตอร์ GPU กำลังวัตต์สูง
รูปที่ 5. การถอดอะแดปเตอร์ GPU กำลังวัตต์สูง
คลายสกรูสองตัวที่ยึดอะแดปเตอร์ GPU
จับที่ขอบของอะแดปเตอร์ GPU และค่อย ๆ ดึงออกจากช่องเสียบ PCIe

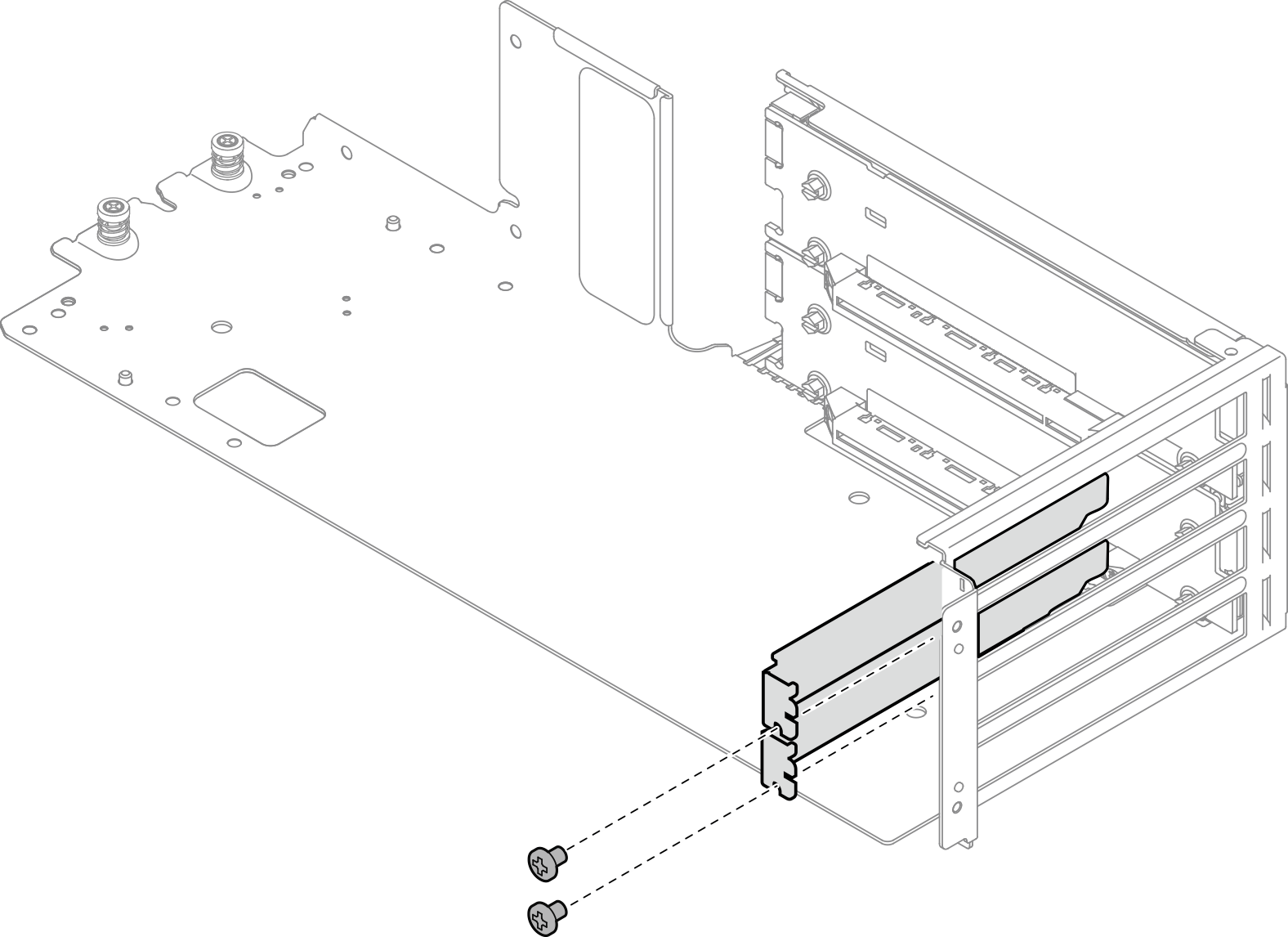

- หากไม่มีการติดตั้งอะแดปเตอร์เปลี่ยนทดแทนในช่องเสียบ ให้ติดตั้งแผงครอบช่องเสียบ ใส่ตัวครอบเข้าไปในช่องเสียบ จากนั้นยึดตัวครอบด้วยสกรูหนึ่งตัว
รูปที่ 6. แผงครอบช่องเสียบ PCIe
หลังจากดำเนินการเสร็จ
ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน โปรดดู ติดตั้งอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
