Instalación de un adaptador de GPU frontal de alta potencia

Siga las instrucciones que aparecen en esta sección para instalar un adaptador de GPU frontal de alta potencia.

Acerca de esta tarea

S011

PRECAUCIÓN

Bordes, esquinas o juntas afiladas cerca.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

• Para consultar las reglas de instalación del adaptador PCIe, consulte Ranuras PCIe y adaptadores PCIe.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

• Vaya a Sitio web de descarga de controladores y software para ThinkSystem SR650a V4 para ver las actualizaciones más recientes de firmware y controlador para su servidor.

• Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.

Procedimiento

1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
2. Si se ha instalado un relleno de ranura, suelte el tornillo que lo fija y, a continuación, extraiga el relleno.

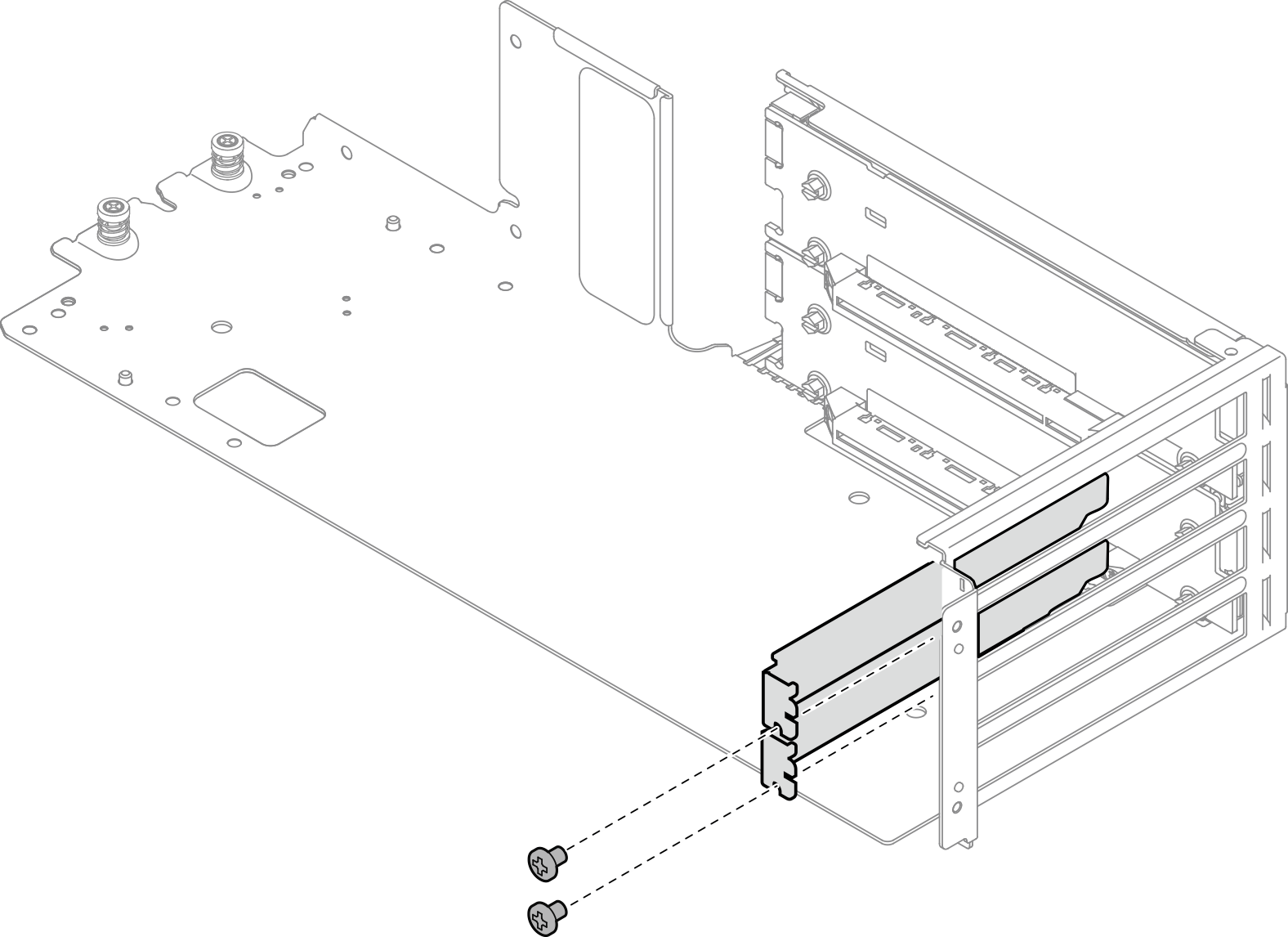

   Figura 1. Relleno de ranura de PCIe


3. Instale el adaptador de GPU de alta potencia en el compartimiento de expansión.

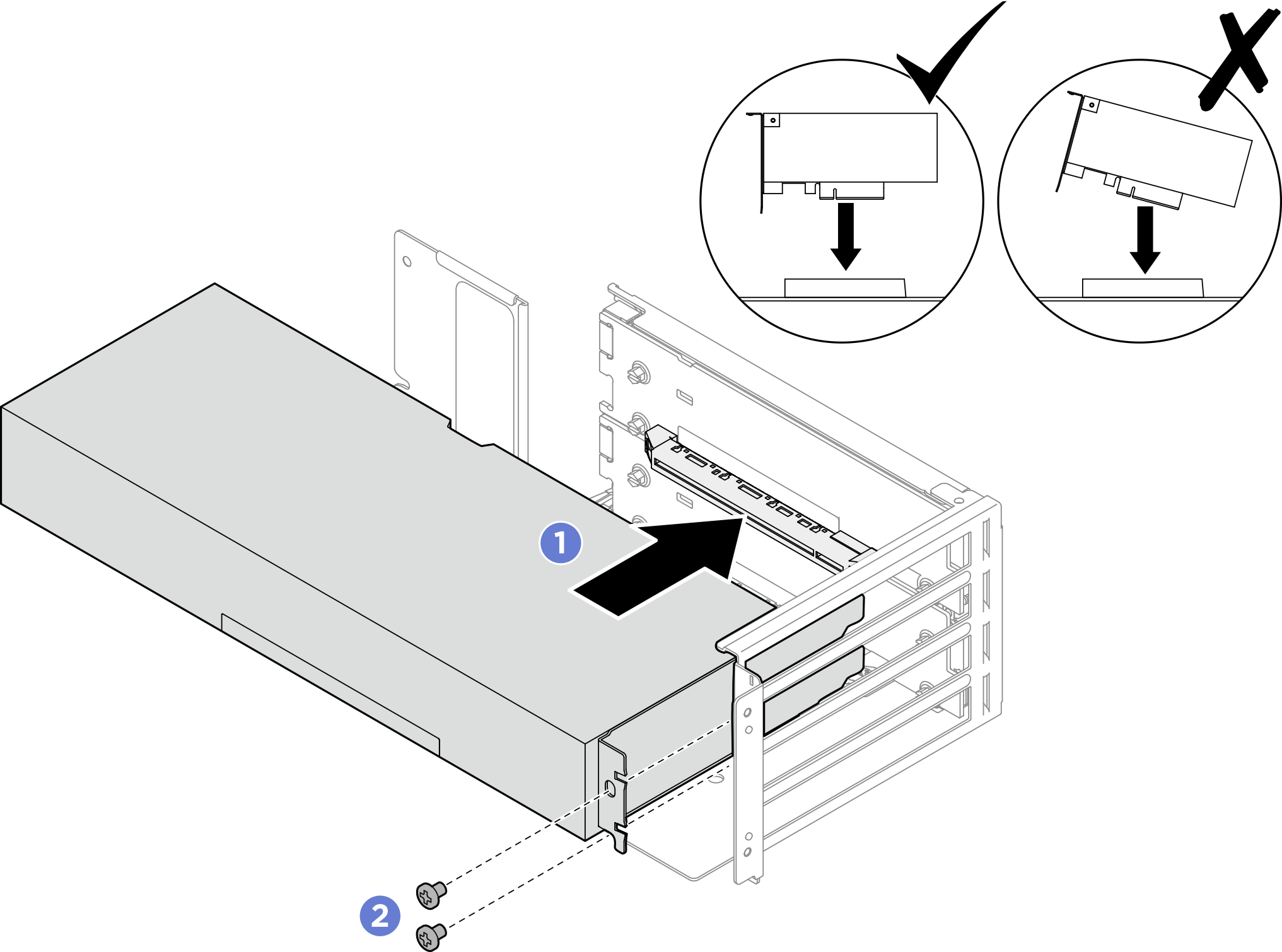

   Figura 2. Instalación del adaptador de GPU de alta potencia


   1. Alinee el adaptador GPU con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador GPU directamente en la ranura hasta que esté colocado firmemente y su soporte también esté fijo.
   2. Apriete dos tornillos para fijar el adaptador GPU.
4. Si es necesario, instale un puente de enlace de 2 vías. Consulte Instalación de un puente de enlace de 2 vías.
5. Empuje el soporte posterior hacia el compartimiento de expansión. Luego, apriete tres tornillos para fijar el soporte.

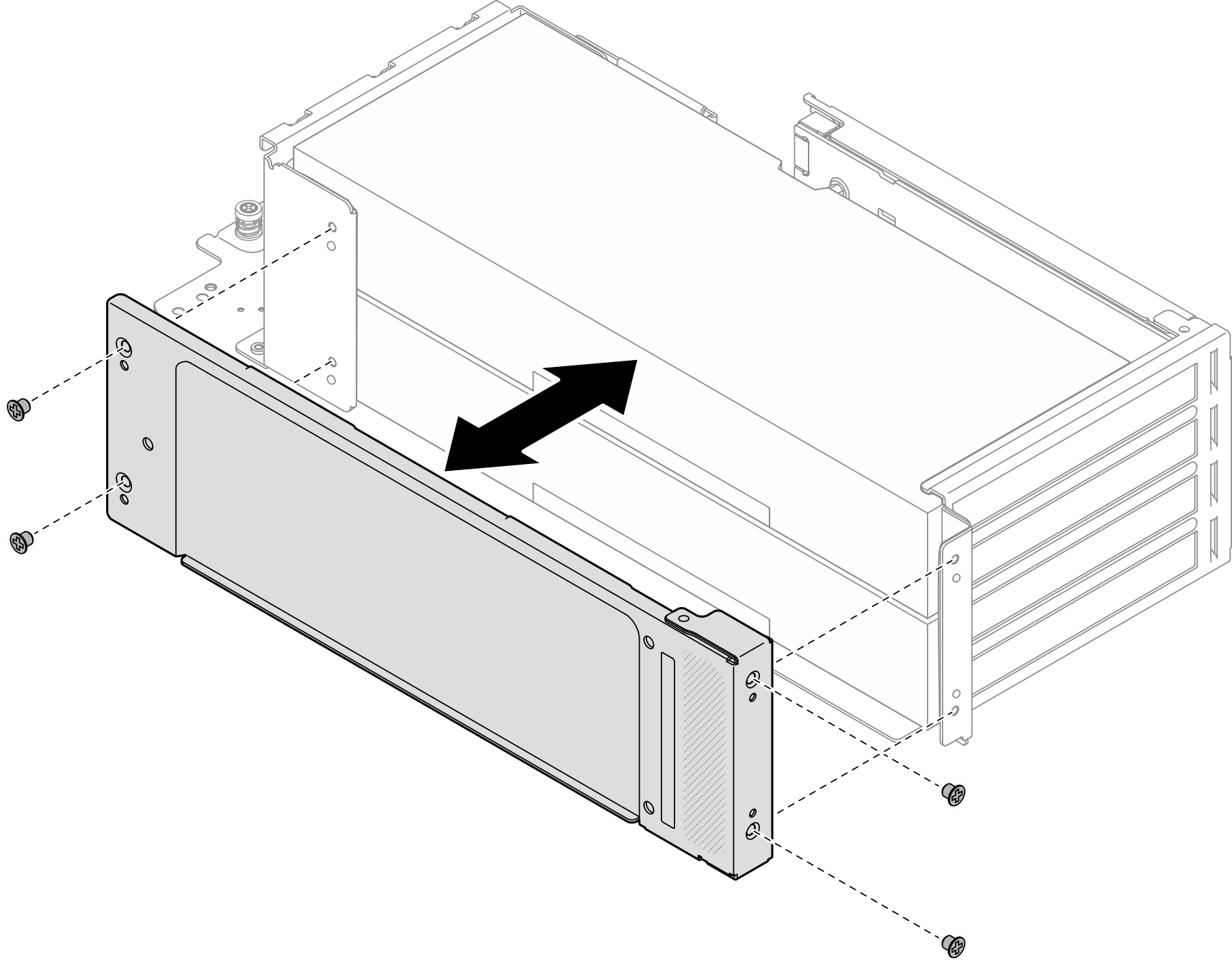

   Figura 3. Instalación del soporte trasero


6. Empuje la abrazadera de soporte lateral hacia el compartimiento de expansión. Luego, apriete cuatro tornillos para fijar el soporte.

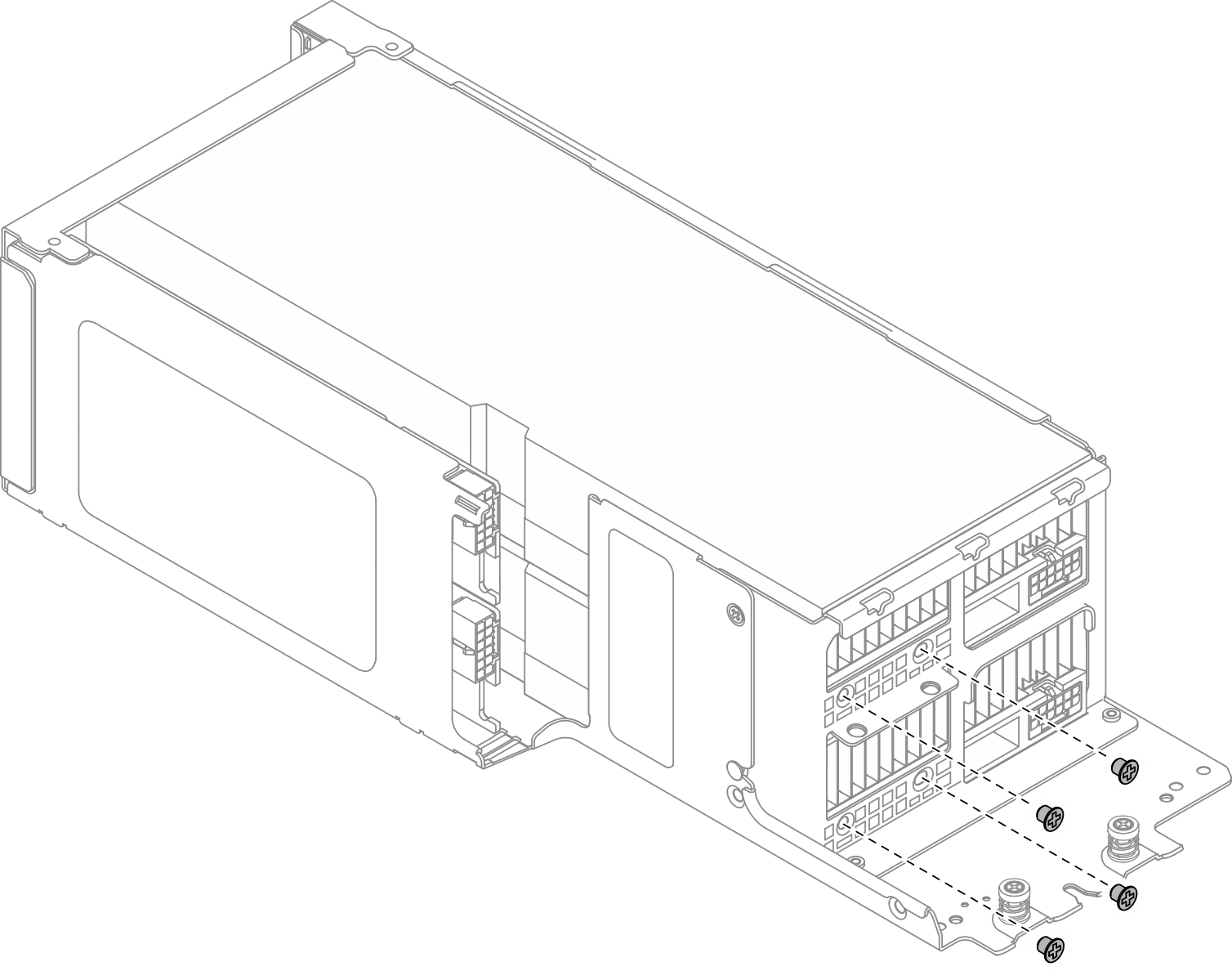

   Figura 4. Instalación de la abrazadera de soporte lateral


7. Apriete los tornillos en la parte posterior del compartimiento de expansión para fijar los adaptadores GPU. Fije un adaptador GPU con dos tornillos.
   Figura 5. Tornillos de adaptador GPU


8. Conecte los cables de alimentación de la GPU de los adaptadores GPU a las tarjetas de expansión.
   Figura 6. Cables de alimentación de GPU de alta potencia



   1 Conectores de alimentación de GPU en las tarjetas de expansión

   2 Conectores de alimentación en los adaptadores GPU
