Instalación de los puentes de enlace del adaptador de GPU

Siga las instrucciones que aparecen en esta sección para instalar puentes de enlace del adaptador de GPU.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Siga las instrucciones adicionales que se incluyen en la documentación que acompaña al adaptador GPU.

Nota
En función del tipo, el adaptador GPU podría tener un aspecto ligeramente diferente del que se muestra en las ilustraciones de esta sección.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Proceda a la sección correspondiente a la configuración:.

Instalación de un puente de enlace de 2 ranuras​

Procedimiento

  1. Si corresponde, quite las cubiertas de los conectores de enlace de los adaptadores de GPU.

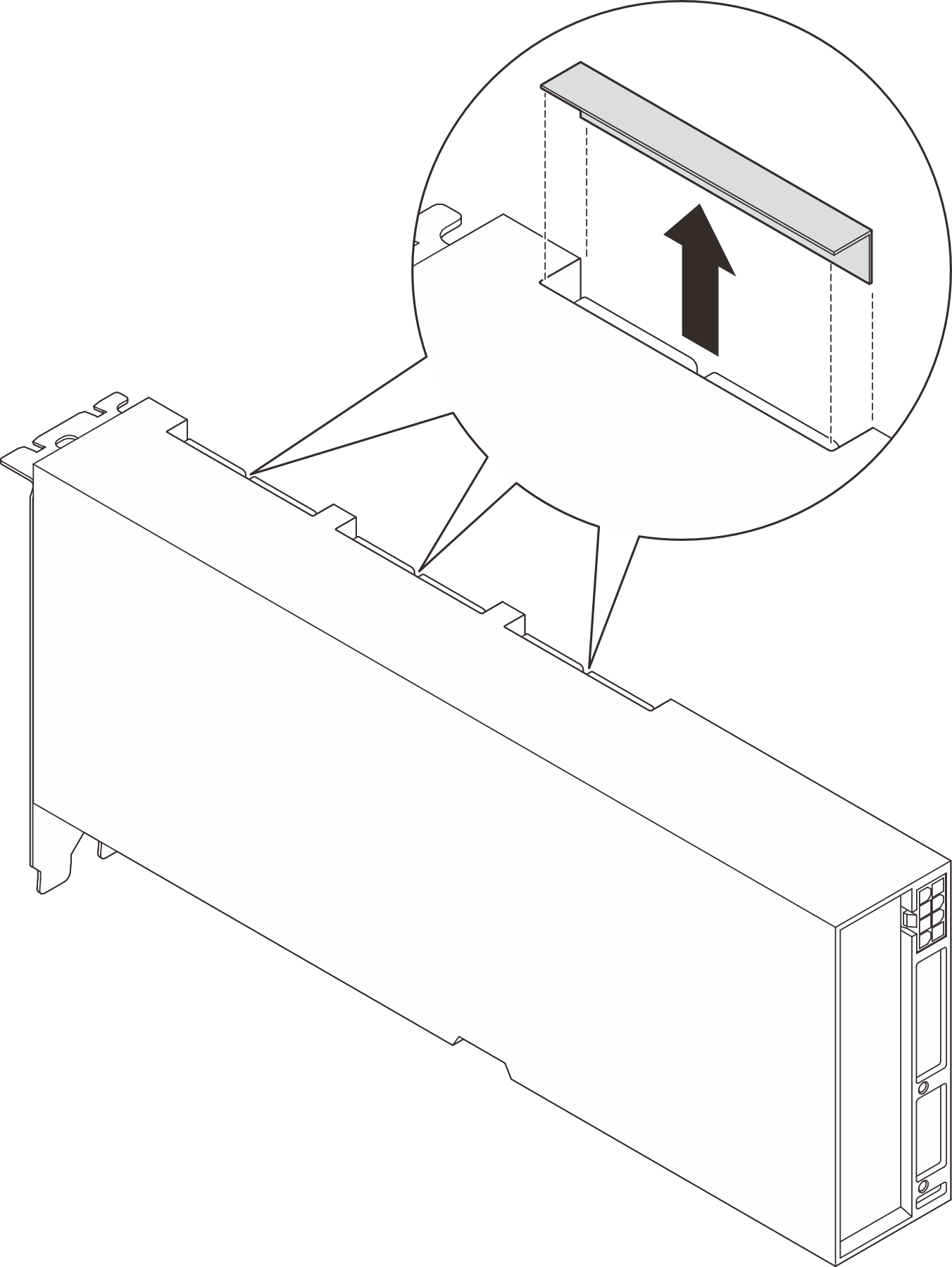

    Figura 1. Extracción de la cubiertas del conector de enlace

  2. Alinee el puente de enlace del adaptador de GPU con los conectores de enlace de los adaptadores de GPU y, a continuación, instale el puente de enlace del adaptador de GPU en los adaptadores GPU hasta que encaje en su lugar.
    Figura 2. Instalación del puente de enlace del adaptador de GPU

  3. Repita 2 para instalar los otros puentes de enlace del adaptador de GPU.
    Nota
    Al conectar un par de GPU, todos los conectores de enlace de las GPU deben estar conectados.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas

Video de demostración

Vea el procedimiento en YouTube

Instalación de un puente de enlace de 2 vías​

Procedimiento

  1. Si corresponde, quite las cubiertas de los conectores de enlace de los adaptadores de GPU.
    Figura 3. Extracción de la cubiertas del conector de enlace

  2. Alinee el puente de enlace del adaptador de GPU con los conectores de enlace de los adaptadores de GPU y, a continuación, instale el puente de enlace del adaptador de GPU en los adaptadores GPU hasta que encaje en su lugar.

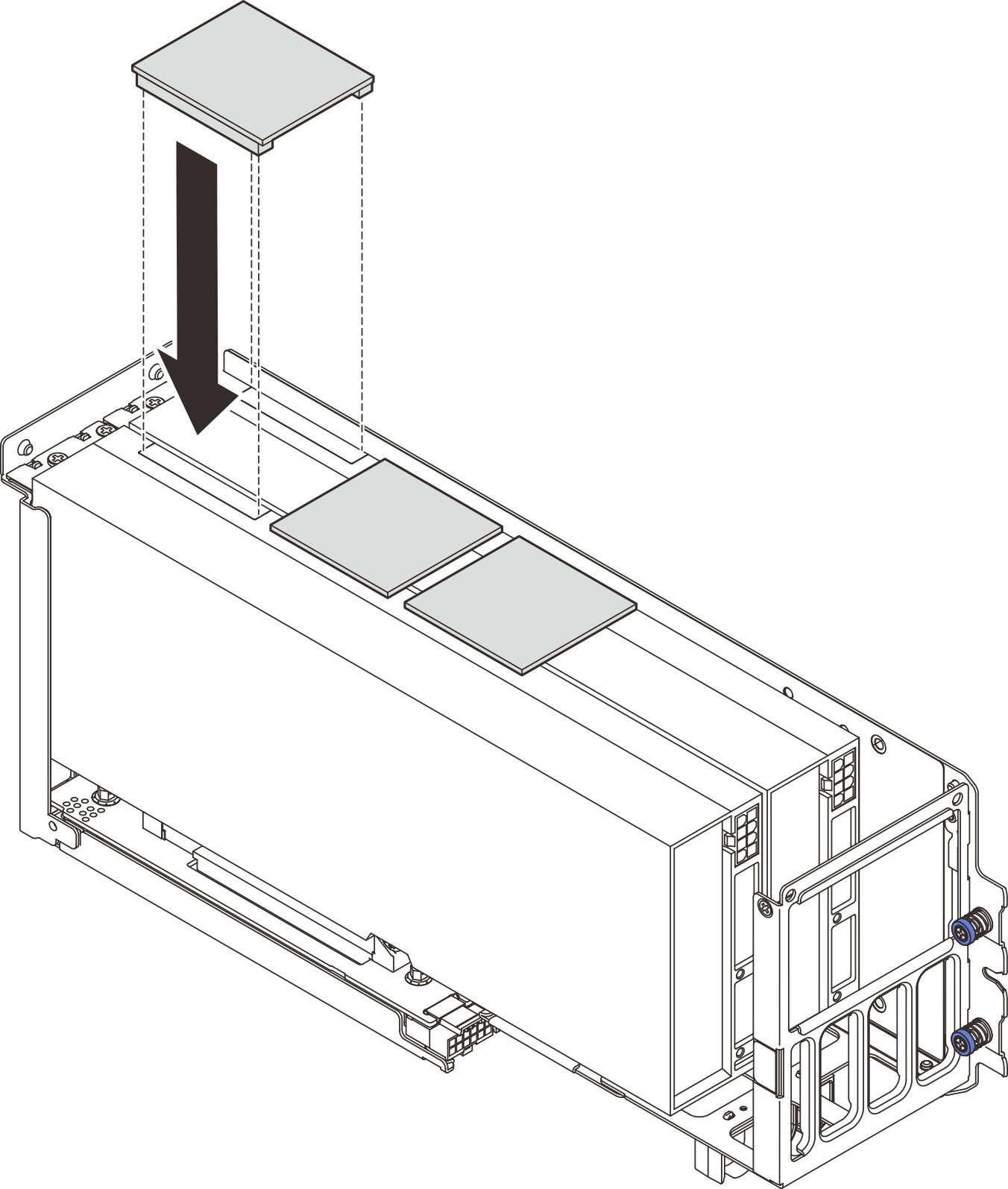

    Figura 4. Instalación del puente de enlace del adaptador de GPU

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas
