Instalar pontes de link do adaptador de GPU

Siga as instruções nesta seção para instalar pontes de link do adaptador de GPU.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Siga as instruções adicionais em qualquer documentação que acompanha o adaptador de GPU.

Nota
Dependendo do tipo, o adaptador de GPU pode parecer ligeiramente diferente das ilustrações nesta seção.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Vá para a seção correspondente à configuração:

Procedimento

  1. Se aplicável, remova as tampas do conector de link dos adaptadores de GPU.

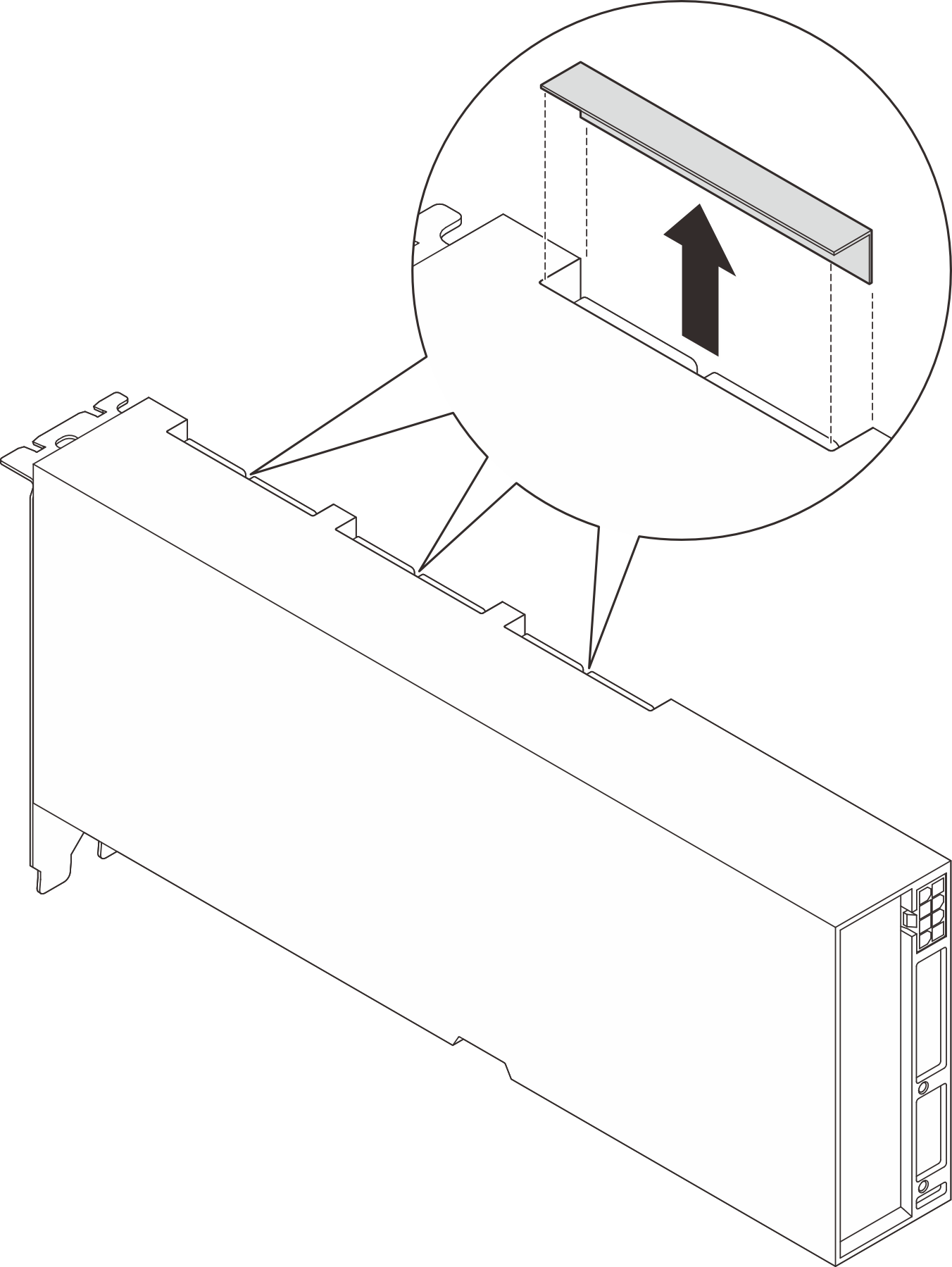

    Figura 1. Remoção da tampa do conector de link

  2. Alinhe a ponte de link do adaptador de GPU aos conectores de link nos adaptadores de GPU. Em seguida, instale a ponte de link do adaptador de GPU nos respectivos adaptadores até que ela clique no lugar.

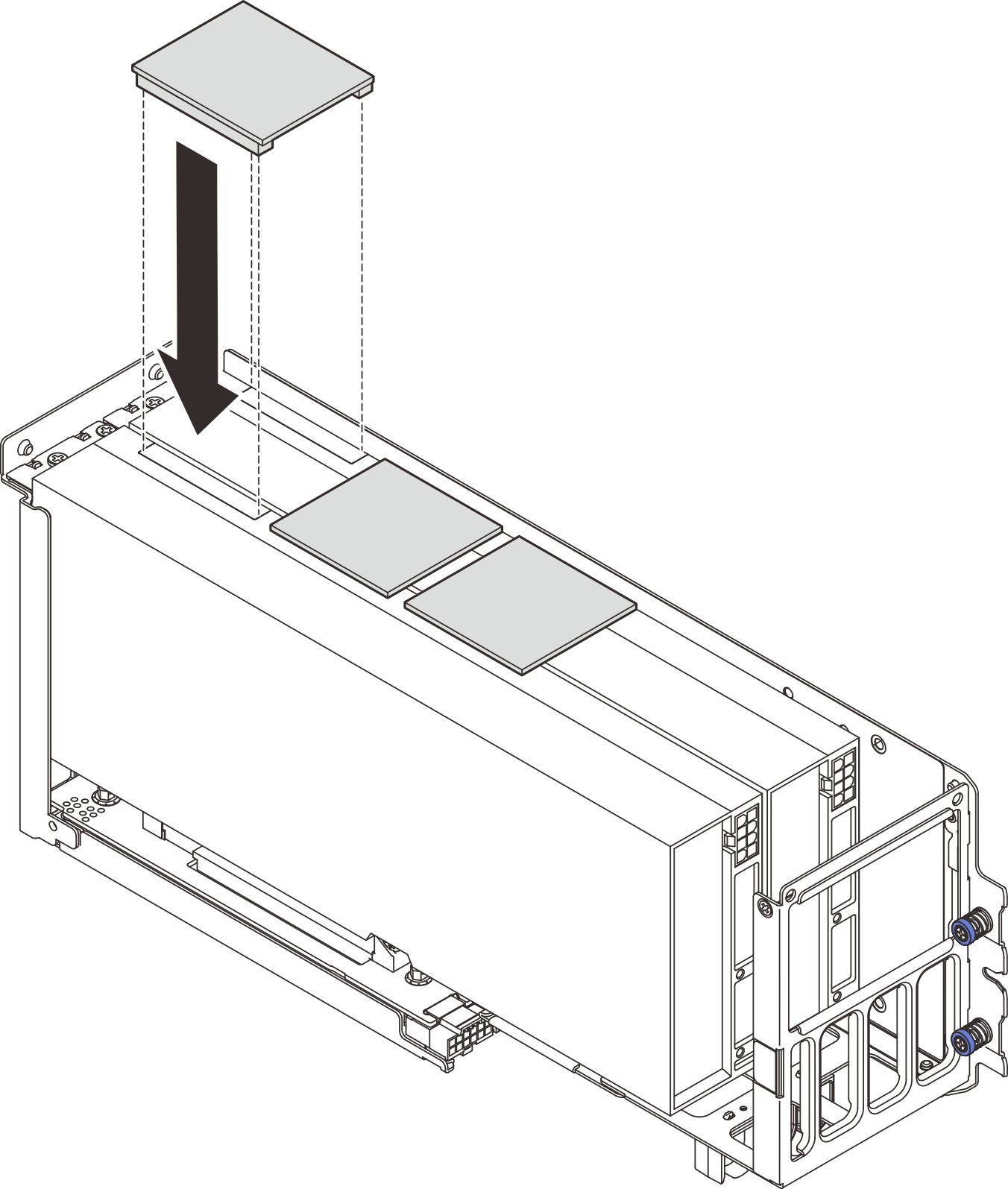

    Figura 2. Instalação da ponte de link do adaptador de GPU

  3. Repita 2 para instalar as outras pontes de link do adaptador de GPU.
    Nota
    Ao vincular um par de GPUs, todos os conectores de link nas GPUs devem ser conectados.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Vídeo de demonstração

Assista ao procedimento no YouTube

Procedimento

  1. Se aplicável, remova as tampas do conector de link dos adaptadores de GPU.

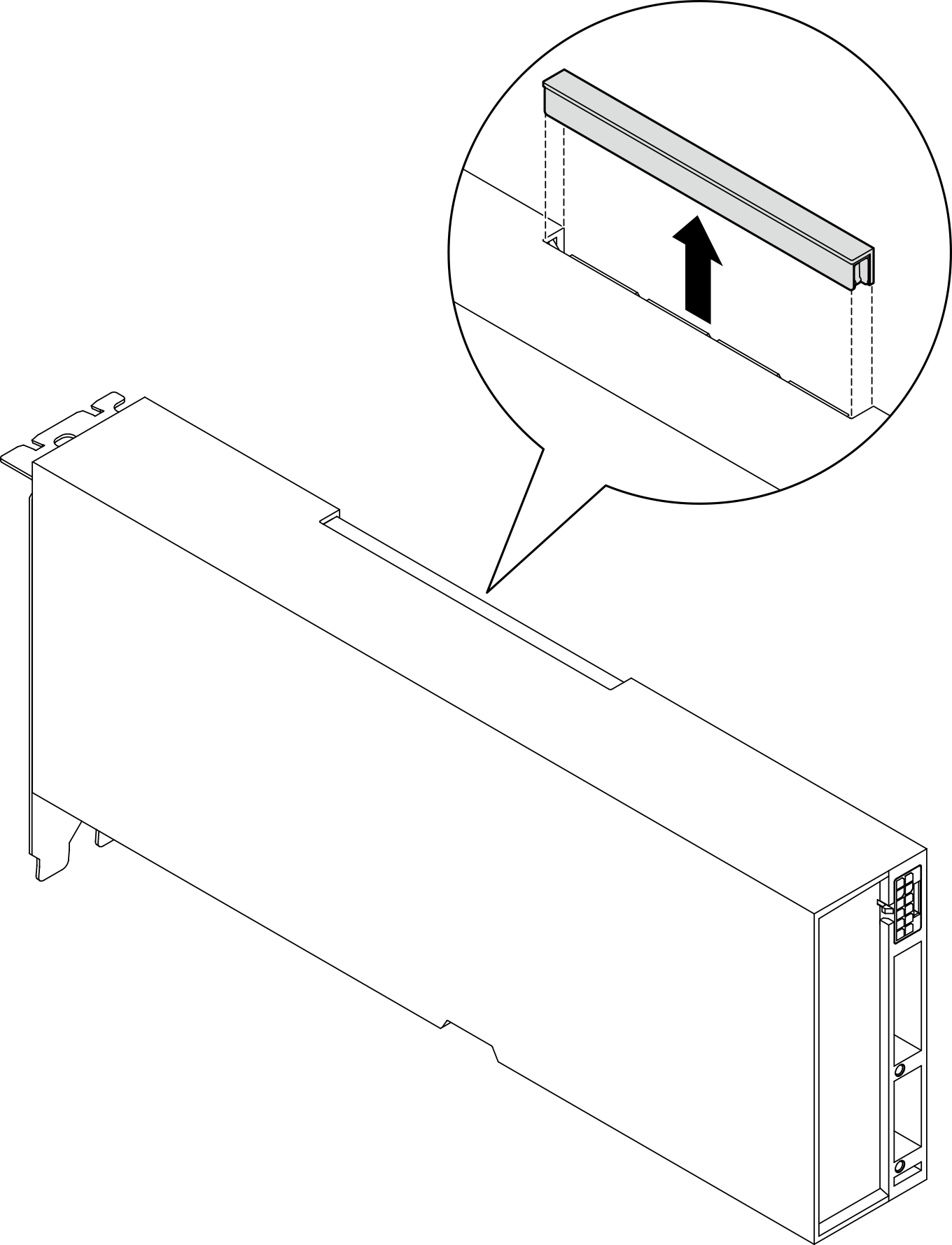

    Figura 3. Remoção da tampa do conector de link

  2. Alinhe a ponte de link do adaptador de GPU aos conectores de link nos adaptadores de GPU. Em seguida, instale a ponte de link do adaptador de GPU nos respectivos adaptadores até que ela clique no lugar.
    Figura 4. Instalação da ponte de link do adaptador de GPU

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
