Remover pontes de link do adaptador de GPU

Siga as instruções nesta seção para remover as pontes de link do adaptador de GPU.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Siga as instruções adicionais em qualquer documentação que acompanha o adaptador de GPU.

Nota
Dependendo do tipo, o adaptador de GPU pode parecer ligeiramente diferente das ilustrações nesta seção.

Vá para a seção correspondente à configuração:

Procedimento

Nota
Tenha uma placa de sucção disponível para remover corretamente o componente.

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o conjunto da placa riser. Consulte Remover um conjunto de placa riser.
  2. Remova o suporte de apoio lateral da gaiola da placa riser.
    Figura 1. Remoção do suporte de apoio lateral
    Side support bracket removal
    1. Solte os dois parafusos na parte traseira da gaiola da placa riser.
    2. Solte os dois parafusos na parte frontal da gaiola da placa riser.
    3. Remova o suporte de apoio lateral da gaiola da placa riser.
  3. Remova a ponte de link do adaptador de GPU dos adaptadores de GPU com uma placa de sucção.
    1. Pressione a placa de sucção contra a ponte do link do adaptador de GPU até que ela grude na ponte de link do adaptador de GPU.

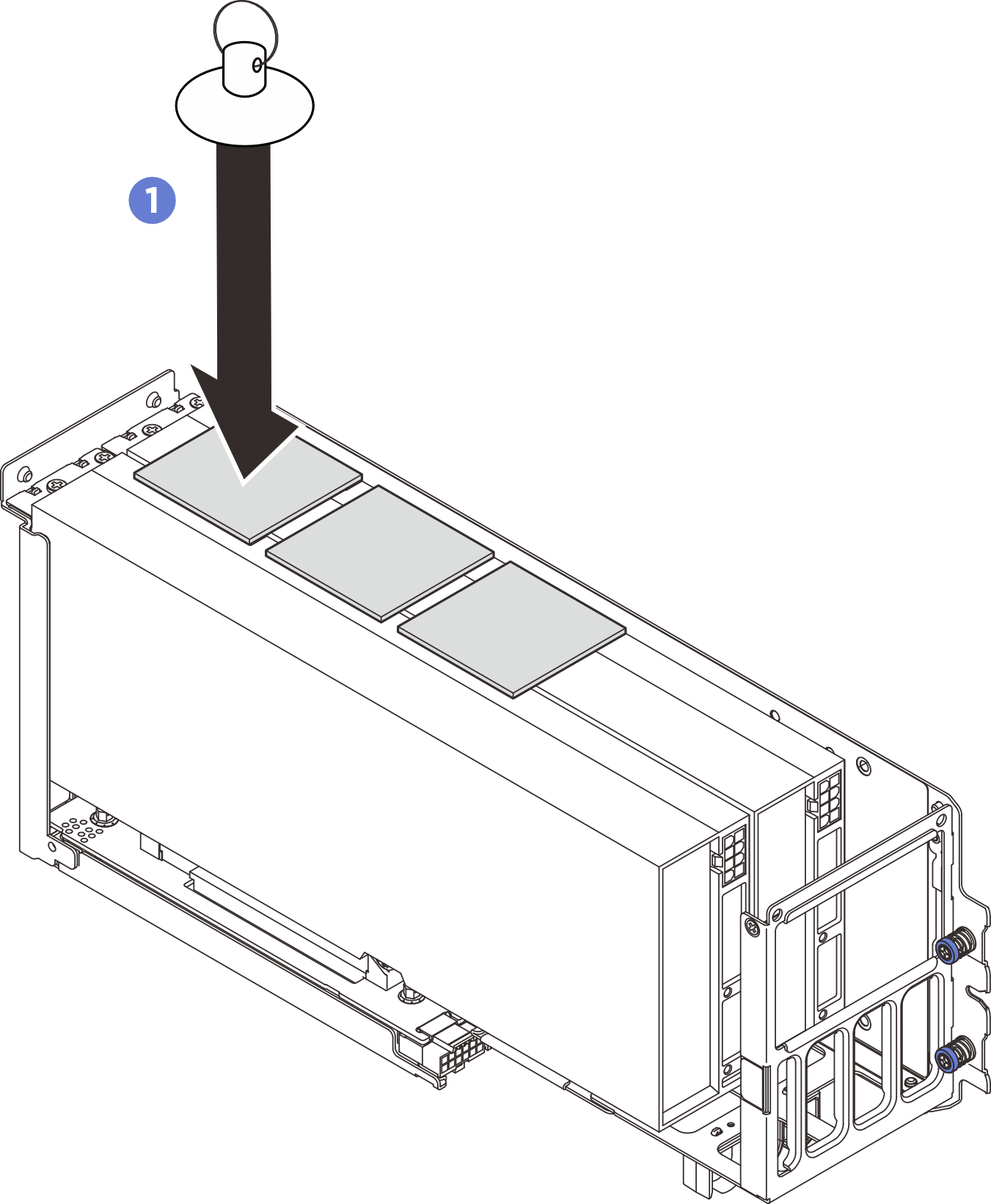

      Figura 2. Remoção da ponte de link do adaptador de GPU

    2. Abra a placa de sucção e remova a ponte de link do adaptador de GPU juntamente com a placa de sucção dos adaptadores de GPU.

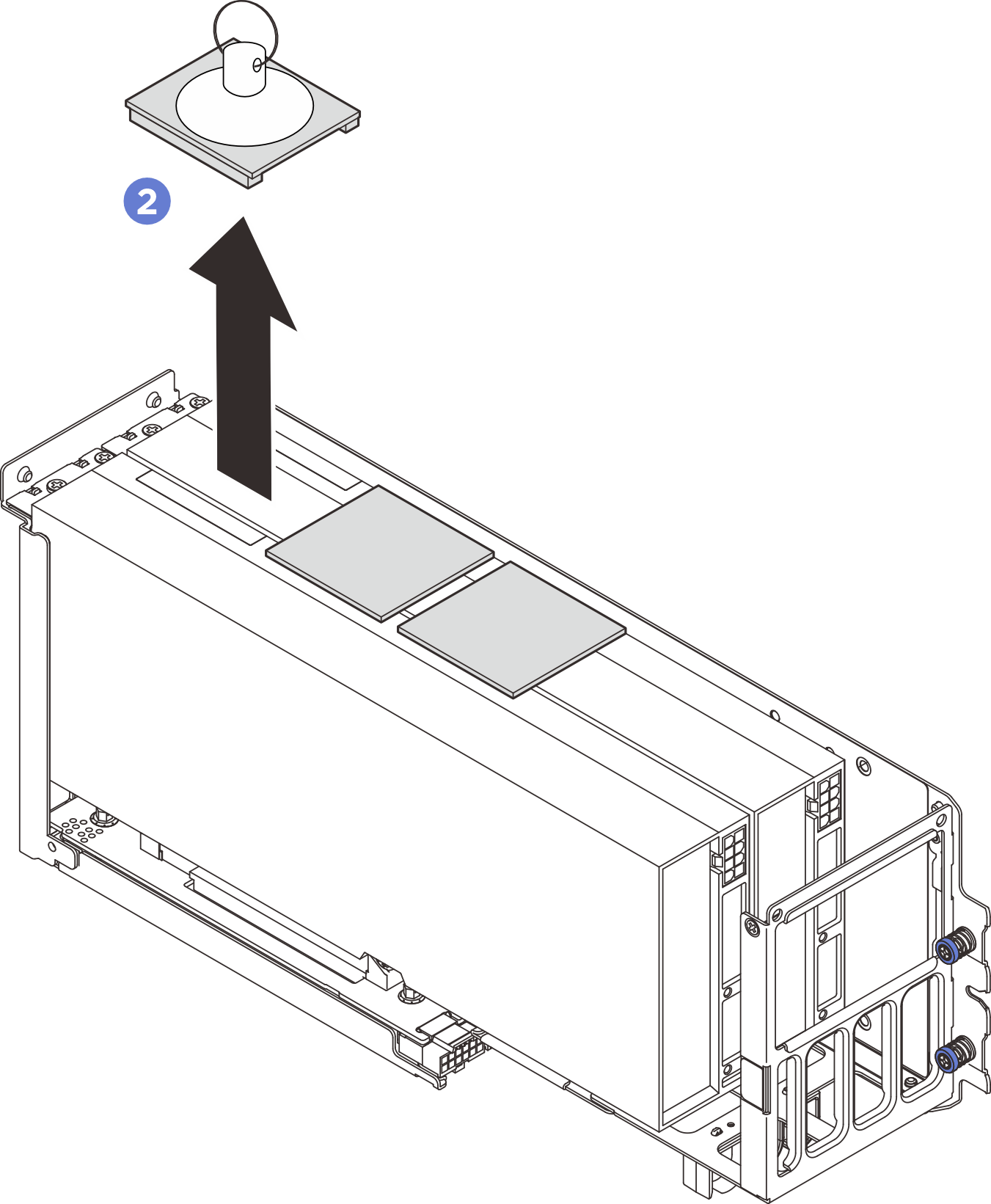

      Figura 3. Remoção da ponte de link do adaptador de GPU

  4. Repita 3 para as outras pontes de link do adaptador de GPU até que todas as pontes de link do adaptador de GPU sejam removidas dos adaptadores de GPU.

Depois de concluir

  • Se você não estiver instalando uma unidade de substituição, instale as tampas do conector de link nos adaptadores de GPU.

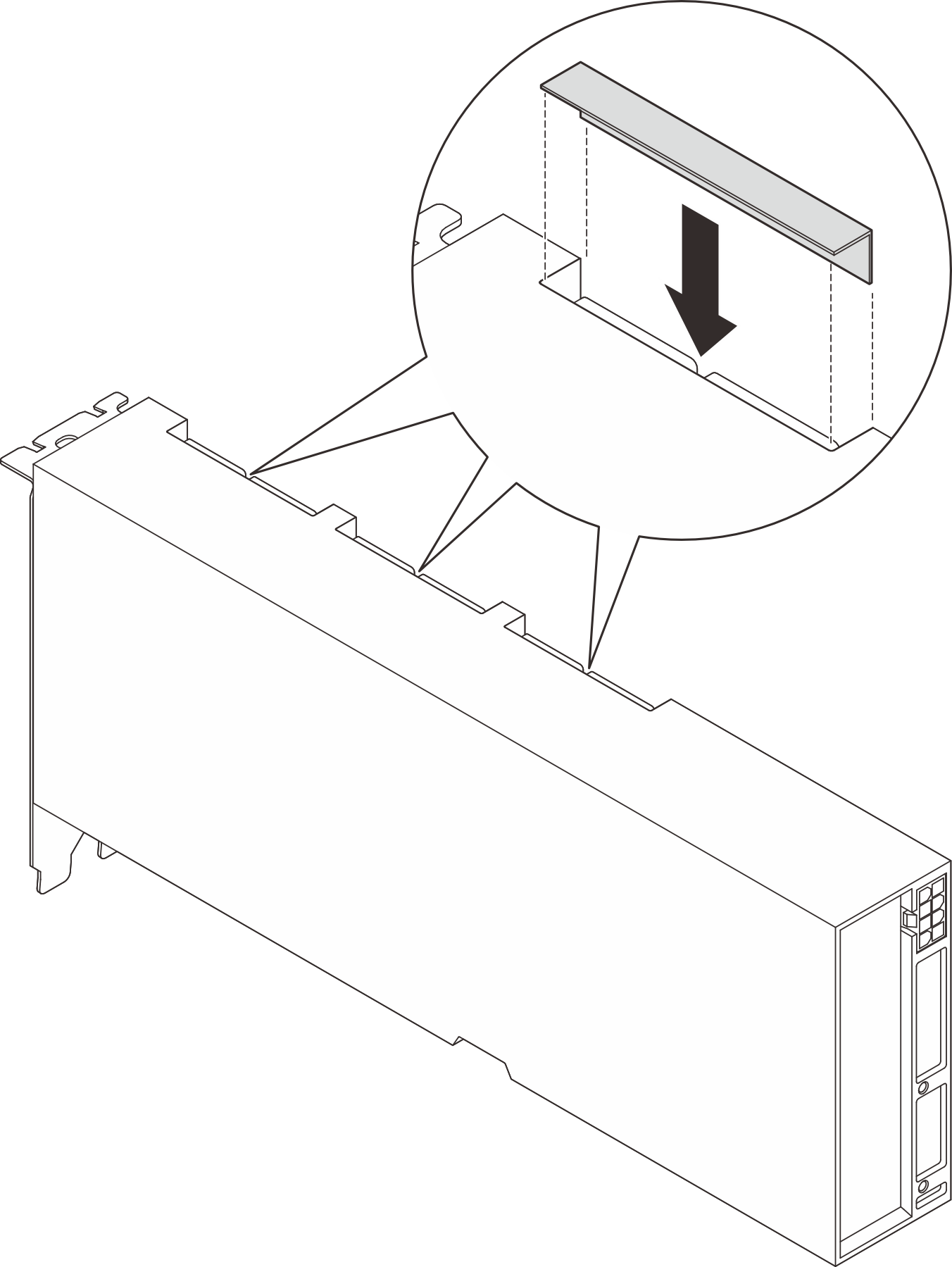

    Figura 4. Instalação da tampa do conector de link

  • Para instalar uma unidade de substituição, consulte Instalar pontes de link do adaptador de GPU.

  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube

Procedimento

Nota
Tenha duas ferramentas de remoção de ponte NVIDIA disponíveis para remover corretamente o componente.

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
    4. Remova o duto de ar da GPU de alta potência frontal. Consulte Remover o duto de ar da GPU de alta potência frontal.
    5. Remova o conjunto de placa riser da GPU de alta potência frontal. Consulte Remover um conjunto de placa riser de GPU de alta potência frontal.
    1. Conclua as etapas 1 a 5 no Remover um adaptador de GPU de alta potência frontal.
  2. Desencaixe a ponte de link dos adaptadores de GPU.
    1. Insira duas ferramentas de remoção de ponte NVIDIA no espaço entre ambas as extremidades da ponte de link e os adaptadores de GPU.
    2. Encaixe os ganchos com a parte inferior da ponte de link.
    3. Pressione com cuidado as ferramentas de remoção para baixo para desencaixar a ponte de link dos adaptadores de GPU.
    Nota
    Use duas ferramentas de remoção para desencaixar as duas extremidades da ponte de link ao mesmo tempo a fim de evitar inclinações que possam causar danos aos conectores.

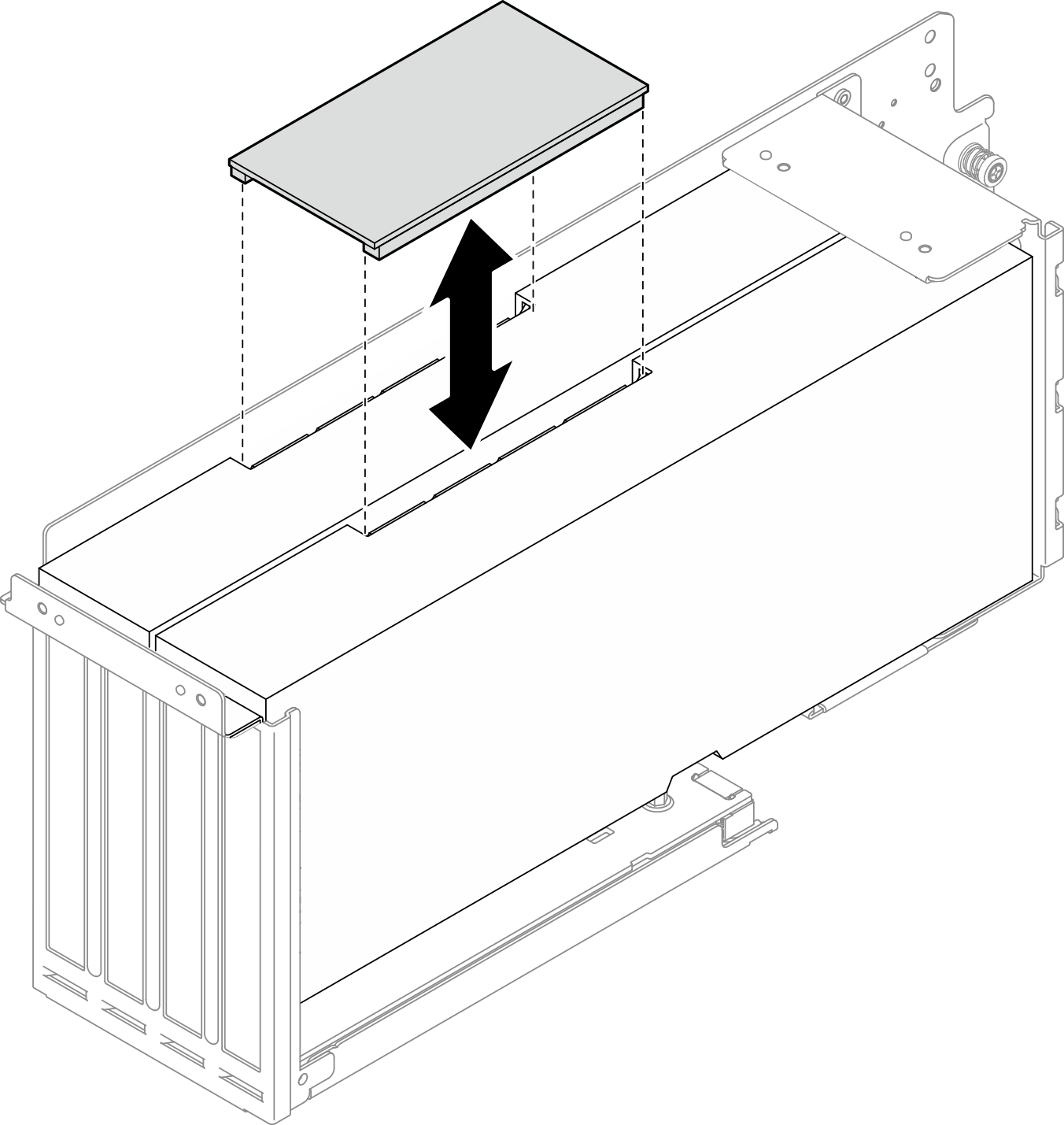

    Figura 5. Desencaixe da ponte de link do adaptador de GPU

  3. Remova a ponte de link dos adaptadores de GPU.

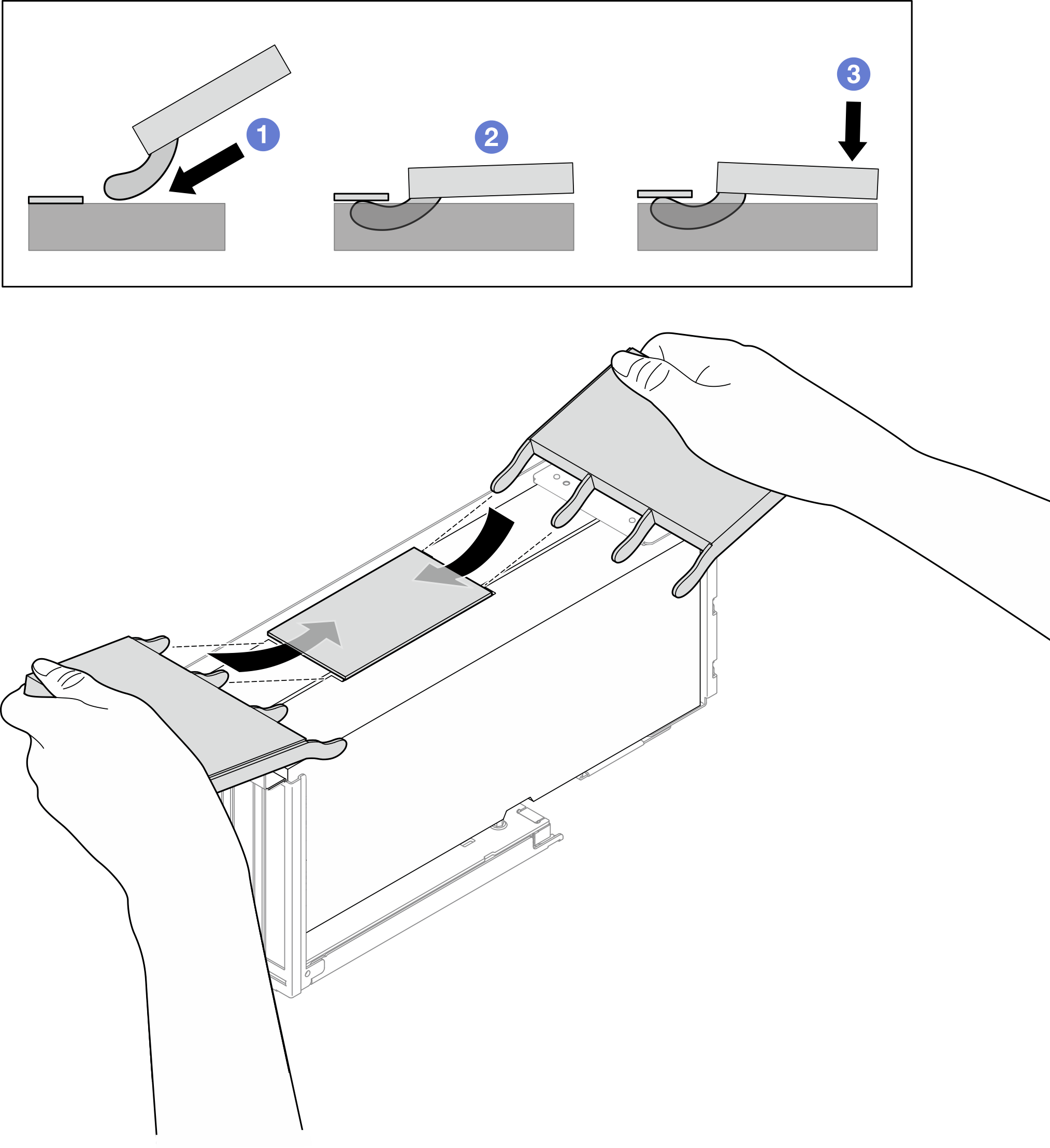

    Figura 6. Remoção da ponte de link do adaptador de GPU

Depois de concluir

  • Se você não estiver instalando uma unidade de substituição, instale as tampas do conector de link nos adaptadores de GPU.

  • Para instalar uma unidade de substituição, consulte Instalar pontes de link do adaptador de GPU.

  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
