GPU アダプター・リンク・ブリッジの取り外し

GPU アダプター・リンク・ブリッジの取り外しを行うには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • GPU アダプターに付属の資料に記載されている追加の手順に従ってください。

注
タイプによっては、GPU アダプターの外観がこのセクションの図と若干異なる場合があります。

構成に対応するセクションに進みます。

2 スロット・リンク・ブリッジの取り外し​

手順

注
コンポーネントを適切に取り外すために吸盤を用意してください。

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. ライザー・アセンブリーを取り外します。前面ライザー・アセンブリーの取り外しを参照してください。
  2. ライザー・ケージからサイド・サポート・ブラケットを取り外します。
    図 1. サイド・サポート・ブラケットの取り外し
    Side support bracket removal
    1. ライザー・ケージの背面にある 2 本のねじを緩めます。
    2. ライザー・ケージの前面にある 2 本のねじを緩めます。
    3. サイド・サポート・ブラケットをライザー・ケージから取り外します。
  3. GPU アダプター・リンク・ブリッジを、吸盤を使用して GPU アダプターから取り外します。
    1. GPU アダプター・リンク・ブリッジに密着するまで、吸盤を GPU アダプター・リンク・ブリッジに押し付けます。

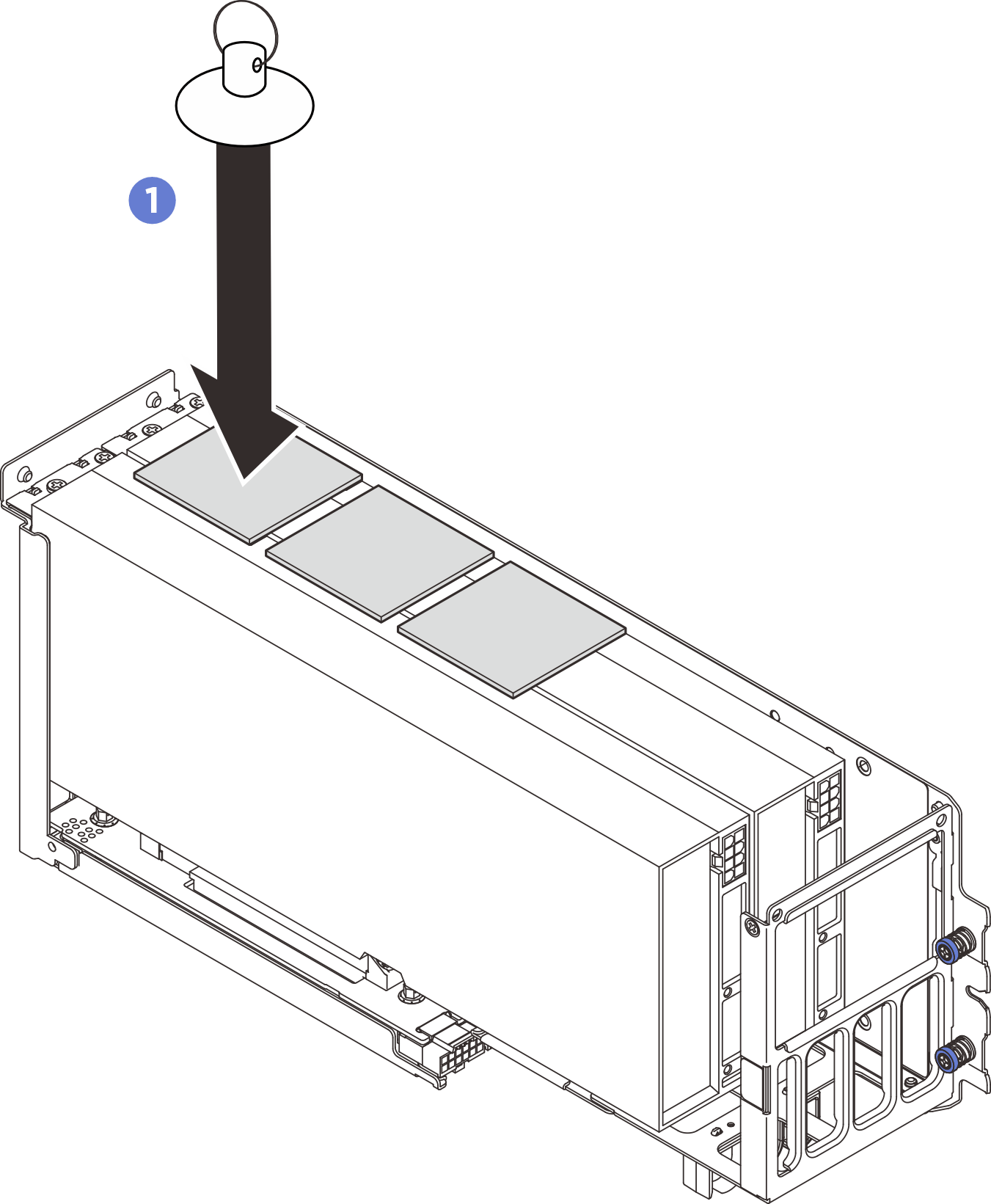

      図 2. GPU アダプター・リンク・ブリッジの取り外し

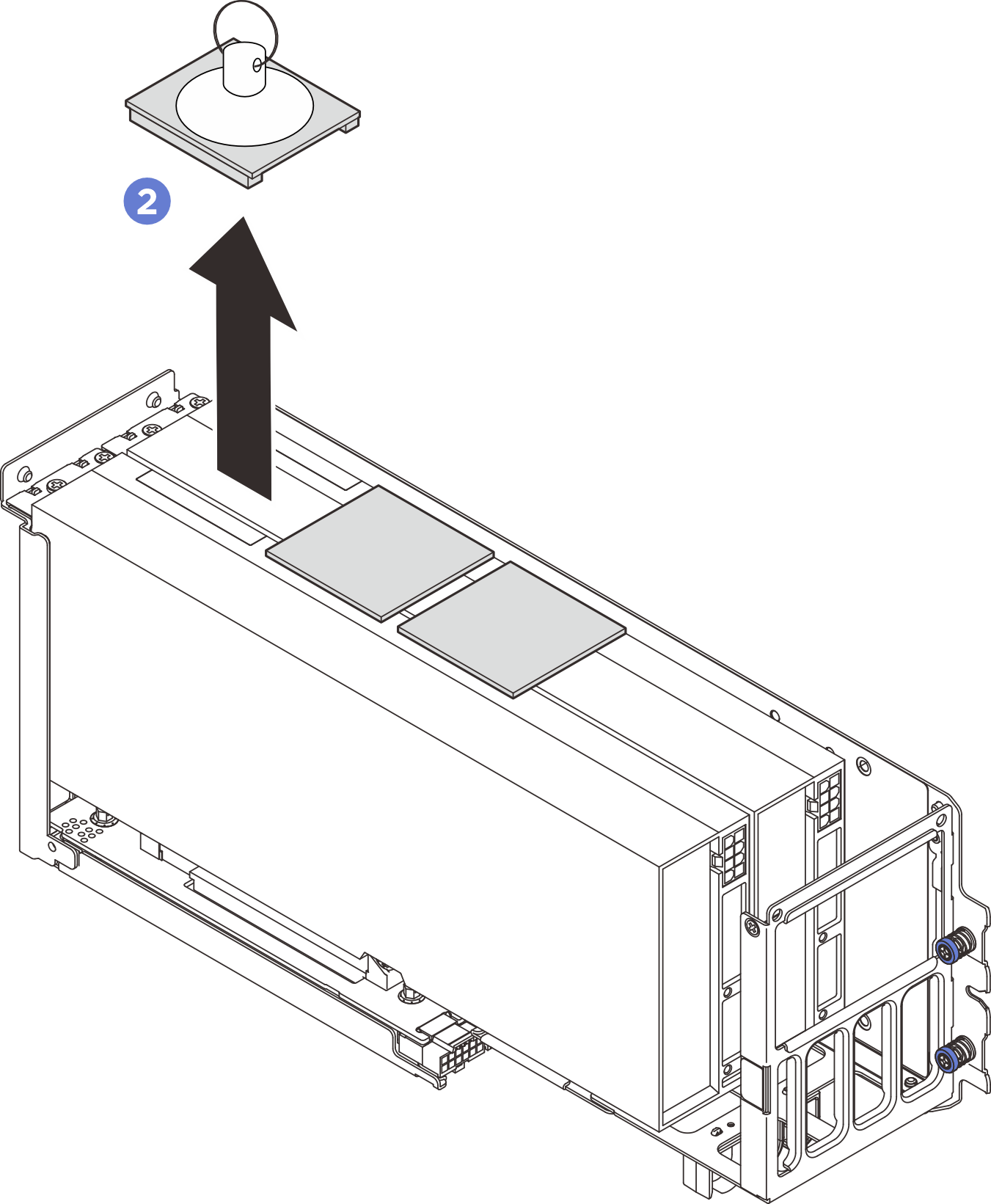

    2. 吸盤を引っ張り上げ、GPU アダプターからの吸盤を使って GPU アダプター・リンク・ブリッジを一緒に取り外します。
      図 3. GPU アダプター・リンク・ブリッジの取り外し

  4. すべての GPU アダプター・リンク・ブリッジが GPU アダプターから取り外されるまで、他の GPU アダプター・リンク・ブリッジに対して 3 を繰り返します。

完了したら

  • 交換用のユニットを取り付けない場合は、リンク・コネクター・カバーを GPU アダプターに取り付けます。

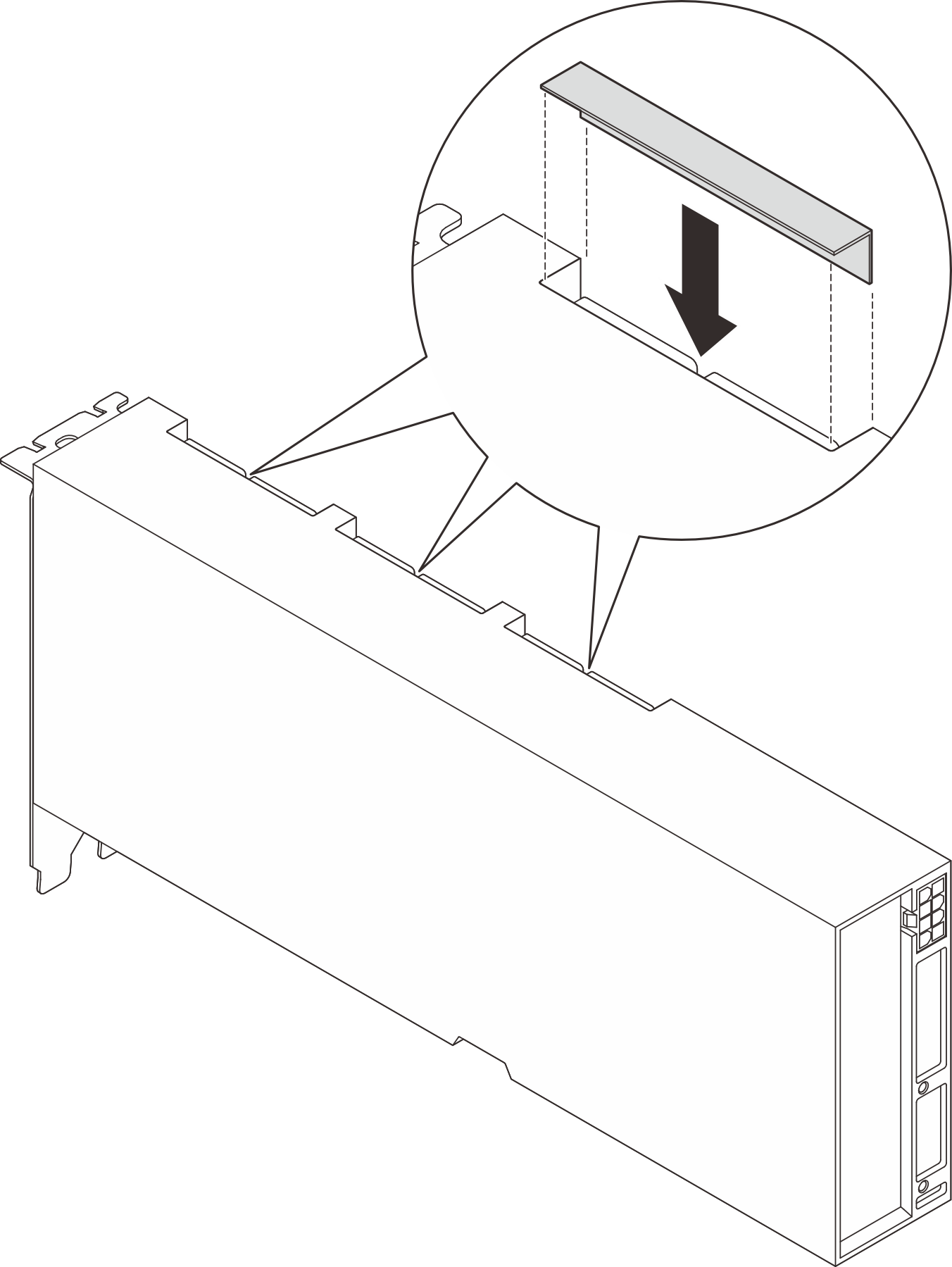

    図 4. リンク・コネクター・カバーの取り付け

  • 交換用ユニットを取り付けるには、GPU アダプター・リンク・ブリッジの取り付けを参照してください。

  • コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube の手順を参照してください。

2 ウェイ・リンク・ブリッジの取り外し​

手順

注
コンポーネントを適切に削除するために、2 つの NVIDIA ブリッジ取り外しツールを用意してください。

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. システム・ファン・ケージを取り外します。システム・ファン・ケージの取り外しを参照してください。
    4. 前面高ワット GPU エアー・ダクトを取り外します。前面高ワット GPU エアー・ダクトの取り外しを参照してください。
    5. 前面高ワット GPU ライザー・アセンブリーを取り外します。前面高ワット GPU ライザー・アセンブリーの取り外しを参照してください。
    1. 前面高ワット GPU アダプターの取り外しのステップ 1 から 5 を完了します。
  2. リンク・ブリッジを GPU アダプターから外します。
    1. 2 つの NVIDIA ブリッジ取り外しツールを、リンク・ブリッジと GPU アダプターの両端の間のスペースに挿入します。
    2. フックをリンク・ブリッジの下部にかみ合わせます。
    3. 取り外しツールをゆっくり押し下げて、リンク・ブリッジを GPU アダプターから外します。
    注
    コネクターの損傷の原因となる傾きを避けるため、必ず 2 つの取り外しツールを使用してリンク・ブリッジの両端を同時に取り外してください。

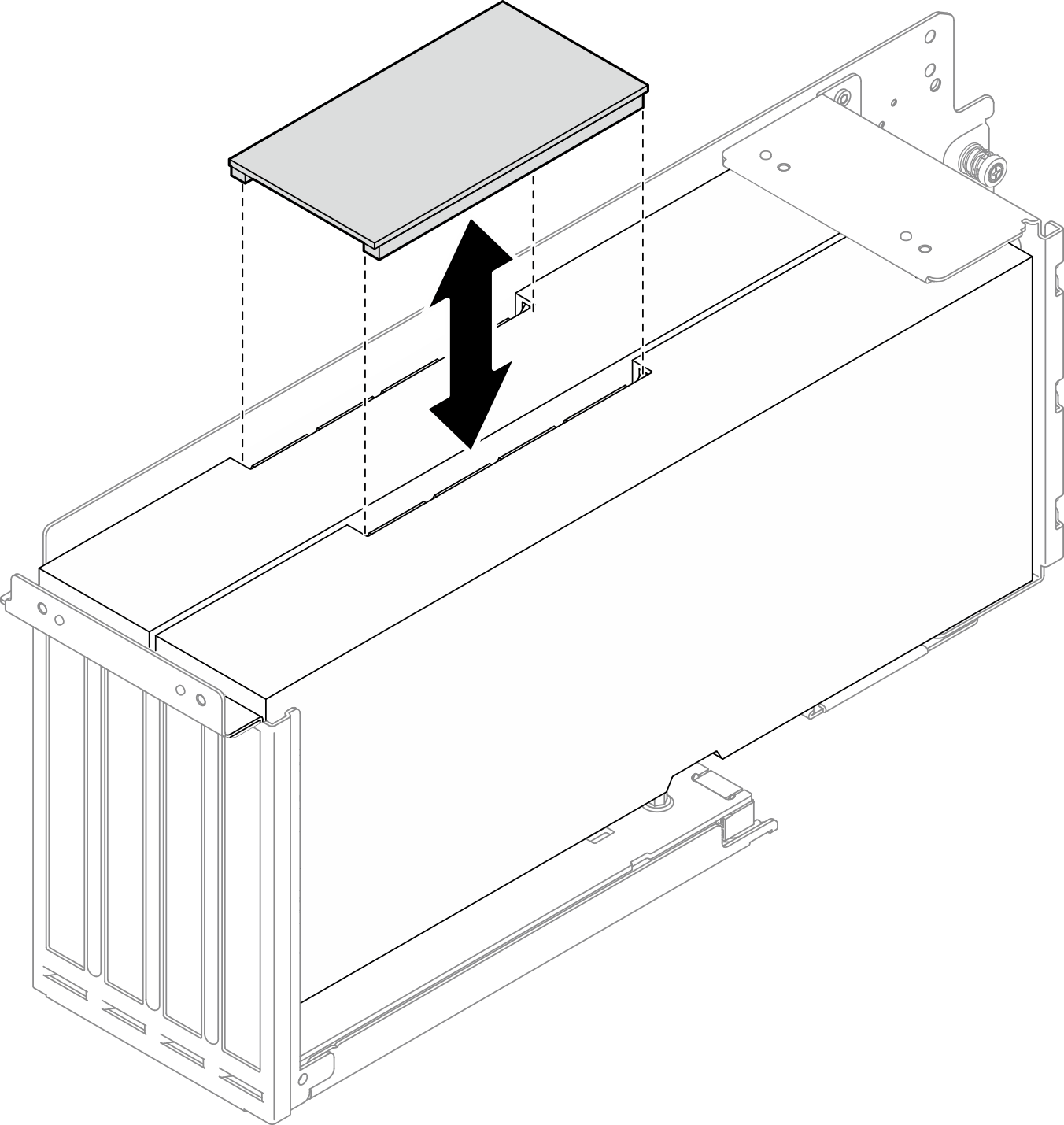

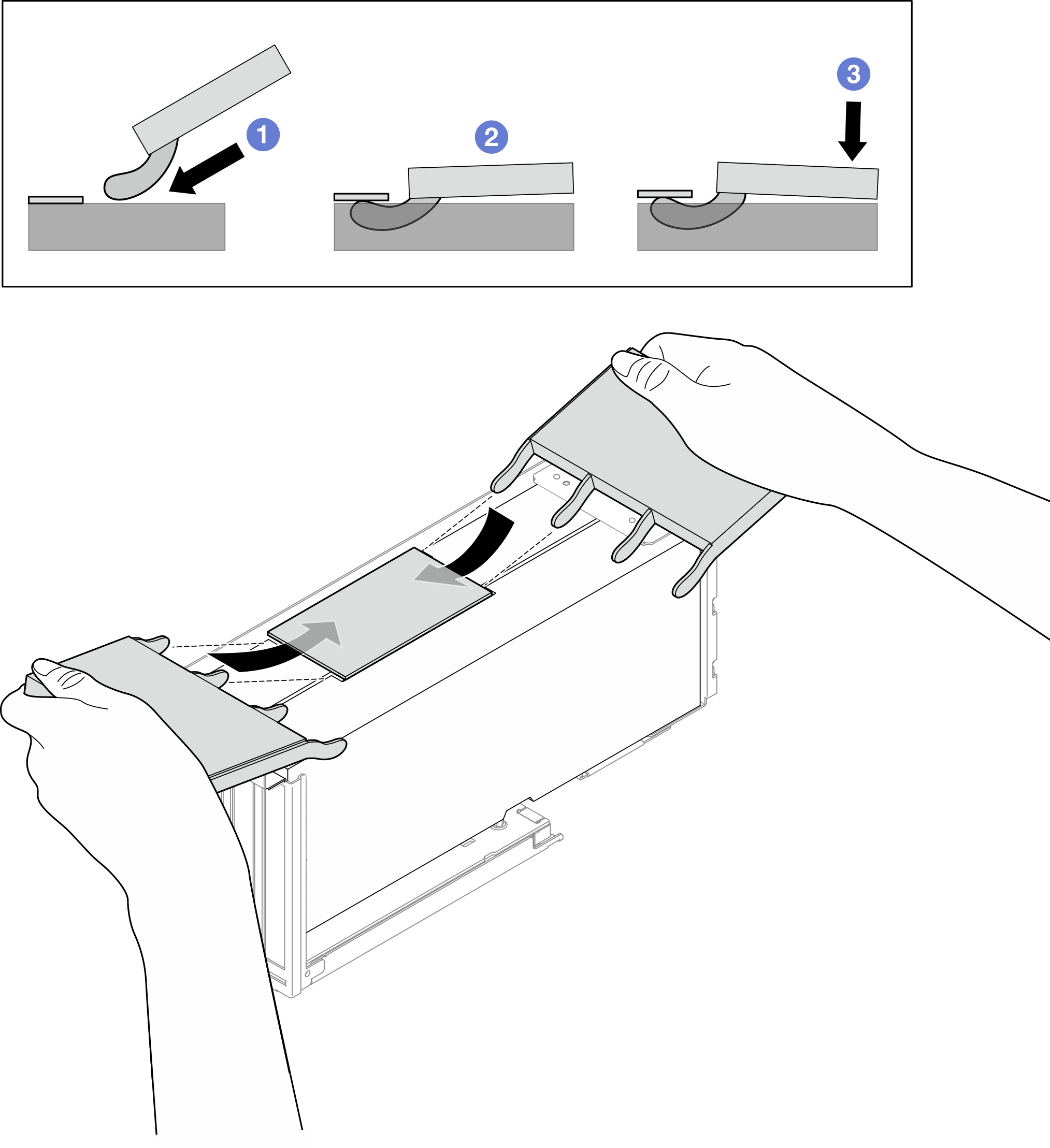

    図 5. GPU アダプター・リンク・ブリッジの取り外し

  3. リンク・ブリッジを GPU アダプターから取り外します。
    図 6. GPU アダプター・リンク・ブリッジの取り外し

完了したら

  • 交換用のユニットを取り付けない場合は、リンク・コネクター・カバーを GPU アダプターに取り付けます。

  • 交換用ユニットを取り付けるには、GPU アダプター・リンク・ブリッジの取り付けを参照してください。

  • コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
