前面ライザー・アセンブリーの取り外し

前面ライザー・アセンブリーを取り外すには、このセクションの手順に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. システム・ファン・ケージを取り外します。システム・ファン・ケージの取り外しを参照してください。
    4. ライザー・アセンブリーからのケーブルがシステム・ボード・アセンブリーのどこに接続されているかを記録します。次に、システム・ボード・アセンブリーからケーブルを切り離します。
      重要
      システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。
  2. ライザー・アセンブリーを取り外します。

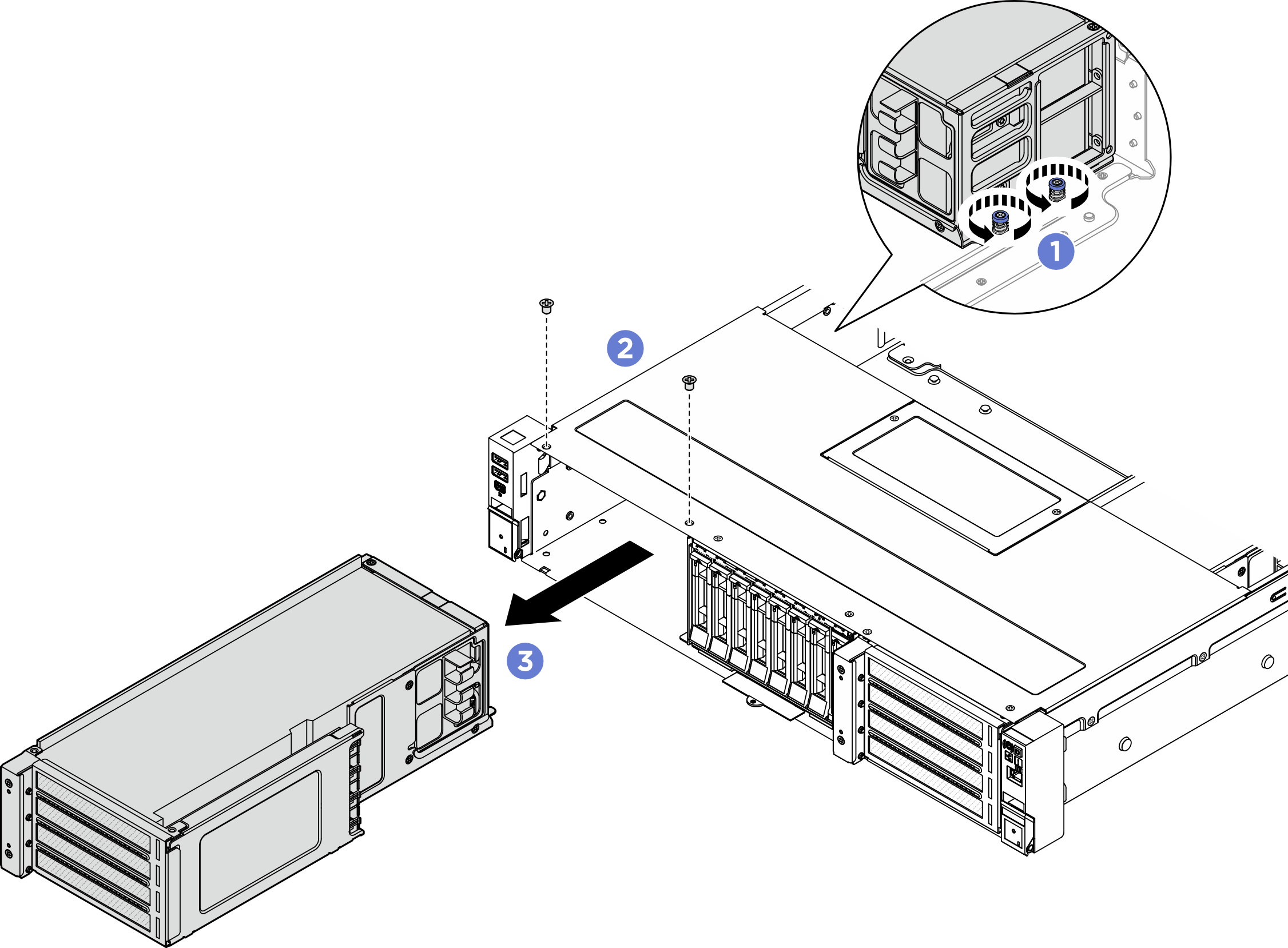

    図 1. 前面ライザー・アセンブリーの取り外し
    Front riser assembly removal
    1. ライザー・アセンブリーの背面にある 2 本のつまみねじを緩めます。
    2. ライザー・アセンブリーを固定している 2 本のねじを緩めます。
    3. ライザー・アセンブリーを慎重にスライドさせて、シャーシから取り外します。

完了したら

  1. PCIe アダプターをライザー・アセンブリーから取り外します。前面 PCIe アダプターの取り外しを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
