前面 PCIe アダプターの取り外し

前面 PCIe アダプターを取り外すには、このセクションの手順に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. 前面ライザー・アセンブリーを取り外します。前面ライザー・アセンブリーの取り外しを参照してください。
  2. ライザー・ケージからサイド・サポート・ブラケットを取り外します。

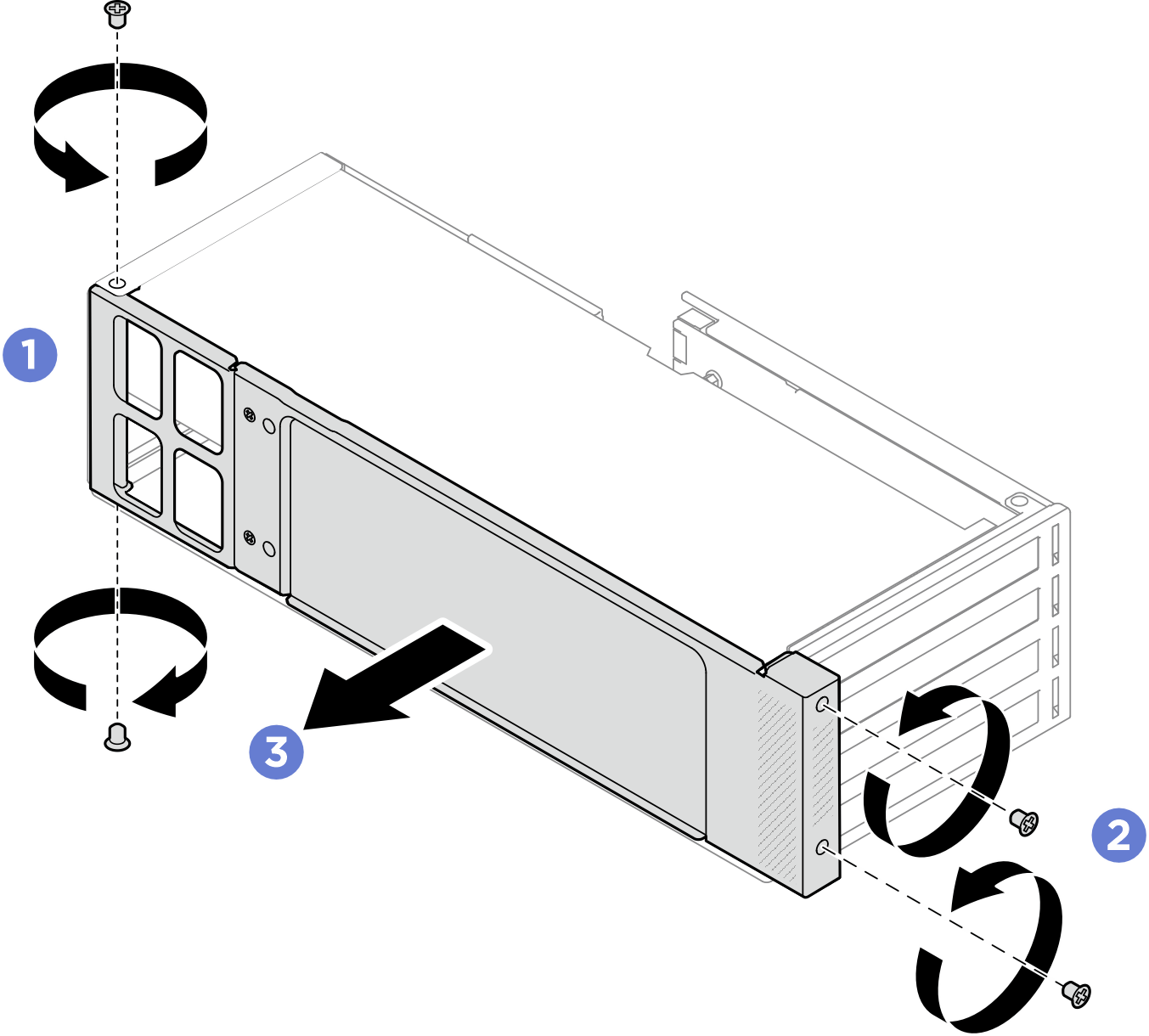

    図 1. サイド・サポート・ブラケットの取り外し
    Side support bracket removal
    1. ライザー・ケージの背面にある 2 本のねじを緩めます。
    2. ライザー・ケージの前面にある 2 本のねじを緩めます。
    3. サイド・サポート・ブラケットをライザー・ケージから取り外します。
  3. 取り外す PCIe アダプターに電源ケーブルが接続されている場合は、アダプターから電源ケーブルを取り外しておきます。
  4. PCIe アダプターを取り外します。

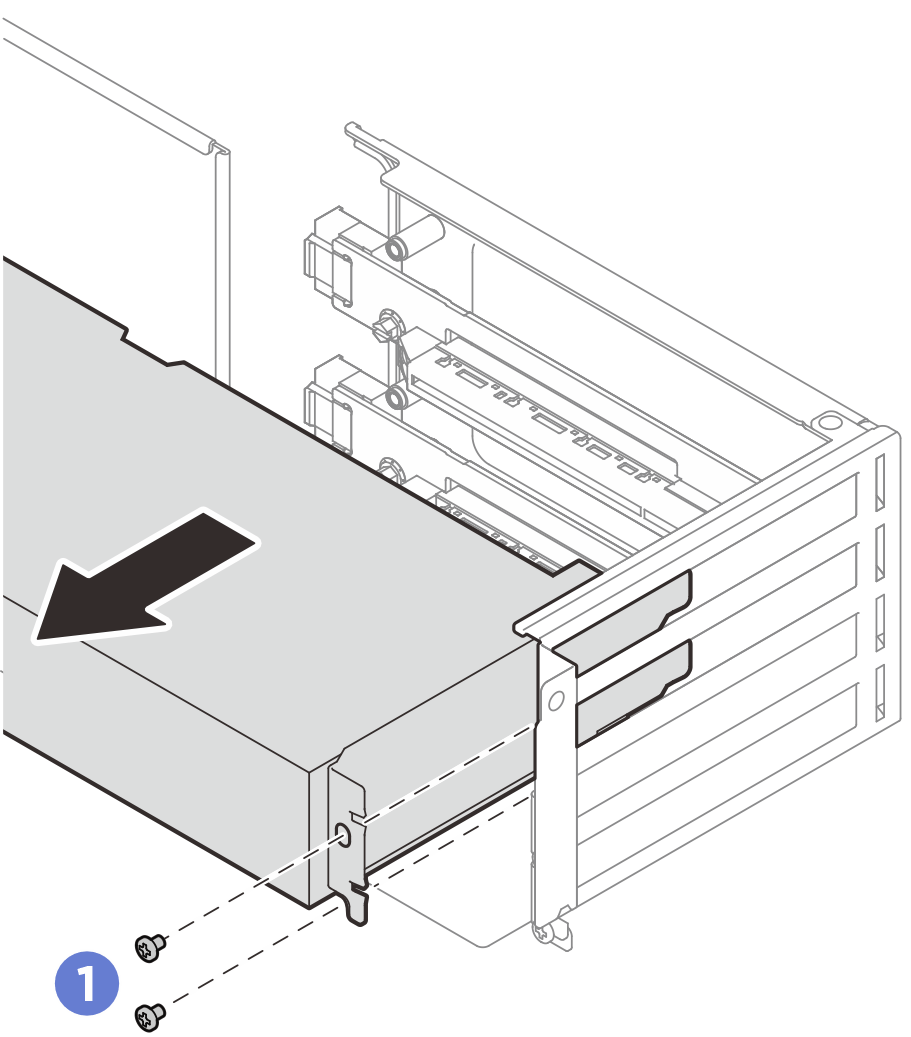

    図 2. PCIe アダプターの取り外し
    PCIe adapter removal
    1. PCIe アダプターを固定しているねじを緩めます。
    2. PCIe アダプターの端をつかんで、PCIe スロットから慎重に引き出します。
  5. スロットに交換用アダプターを取り付けない場合、スロット・フィラーを取り付けます。フィラーをスロットに挿入し、1 本のねじでフィラーを固定します。

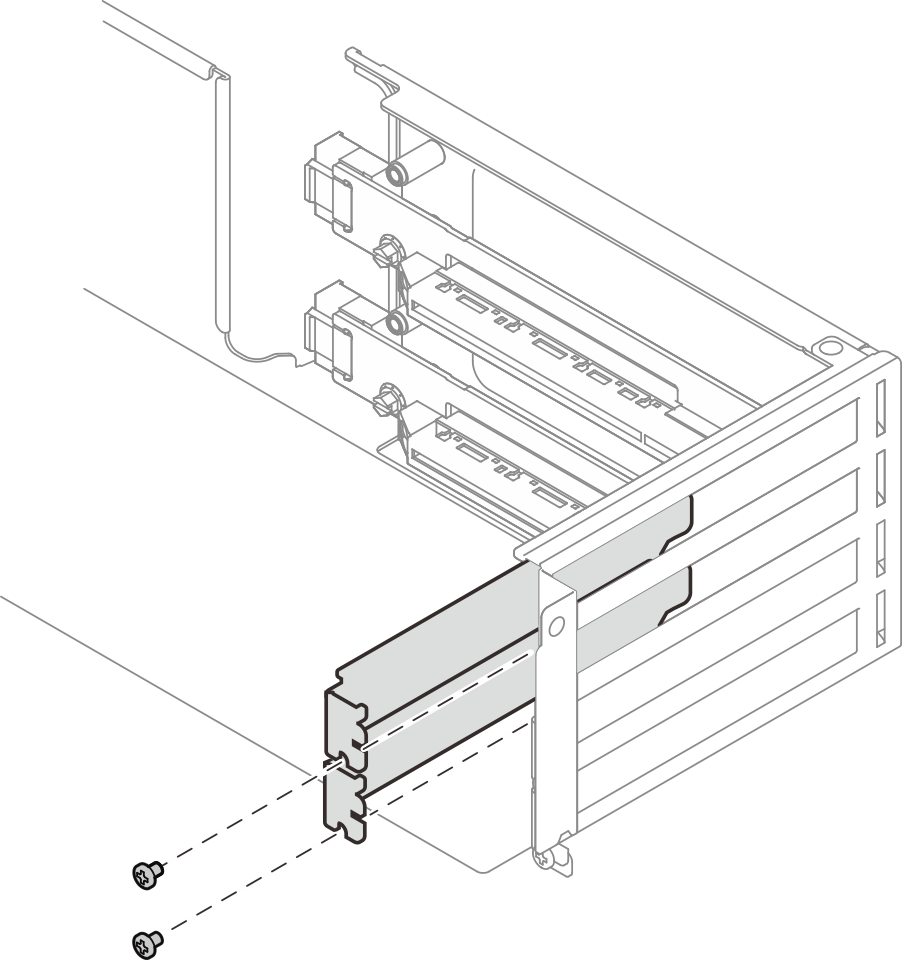

    図 3. PCIe スロット・フィラー
    PCIe slot filler

完了したら

  1. ライザー・ケージに新しい PCIe アダプターを取り付けます。前面 PCIe アダプターの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
