Siga as instruções nesta seção para remover um adaptador PCIe frontal.
Sobre esta tarefa
S011
Bordas, cantos ou juntas pontiagudos nas proximidades.
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Procedimento
- Faça as preparações para a tarefa.
- Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
- Remova a tampa superior. Consulte Remover a tampa superior.
- Remova o conjunto da placa riser frontal. Consulte Remover um conjunto de placa riser.
- Remova o suporte de apoio lateral da gaiola da placa riser.

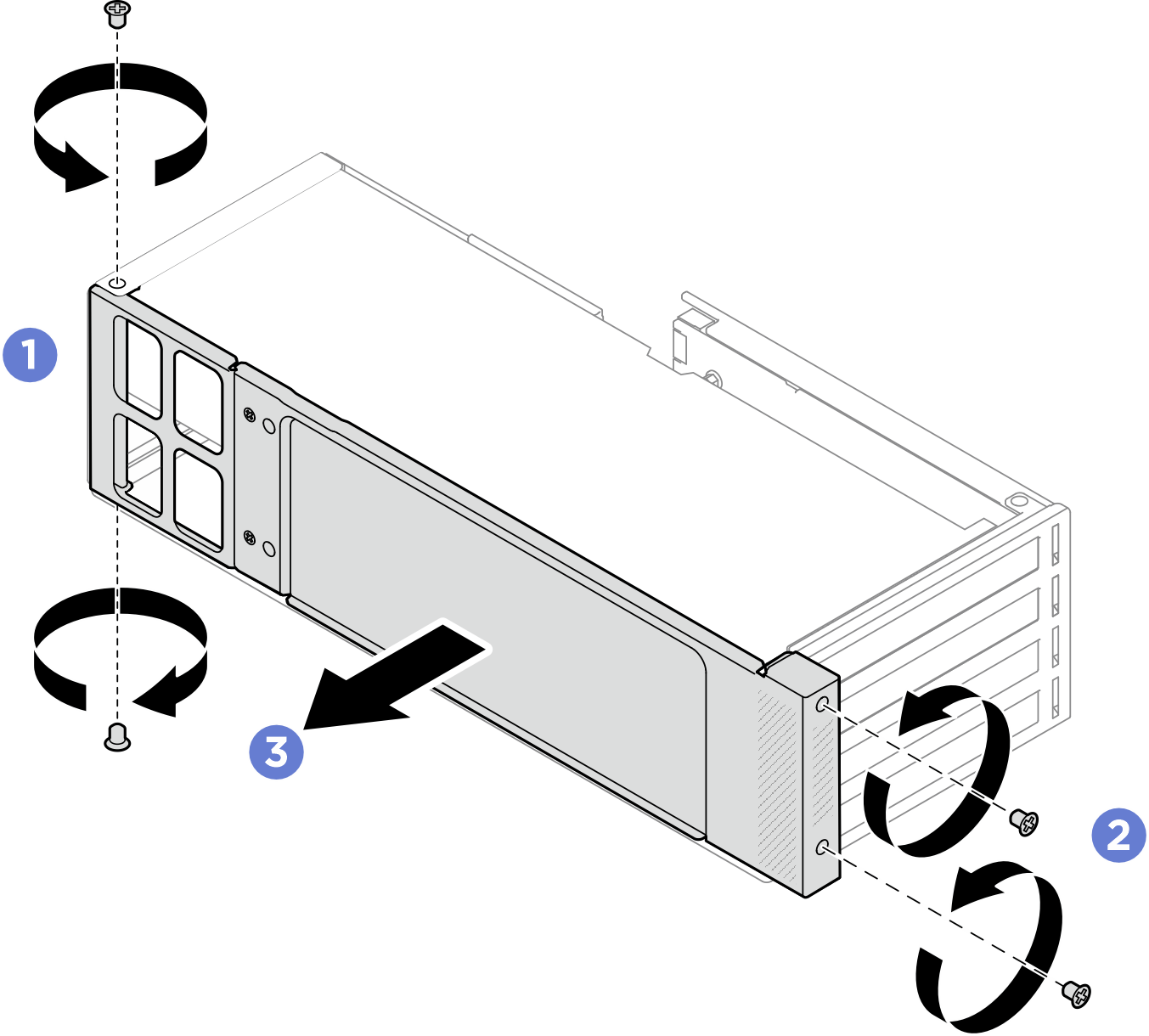

Figura 1. Remoção do suporte de apoio lateral
Solte os dois parafusos na parte traseira da gaiola da placa riser.
Solte os dois parafusos na parte frontal da gaiola da placa riser.
Remova o suporte de apoio lateral da gaiola da placa riser.
- Se o adaptador PCIe a ser removido estiver com cabo de alimentação, desconecte o cabo de alimentação do adaptador.
- Remova o adaptador PCIe.

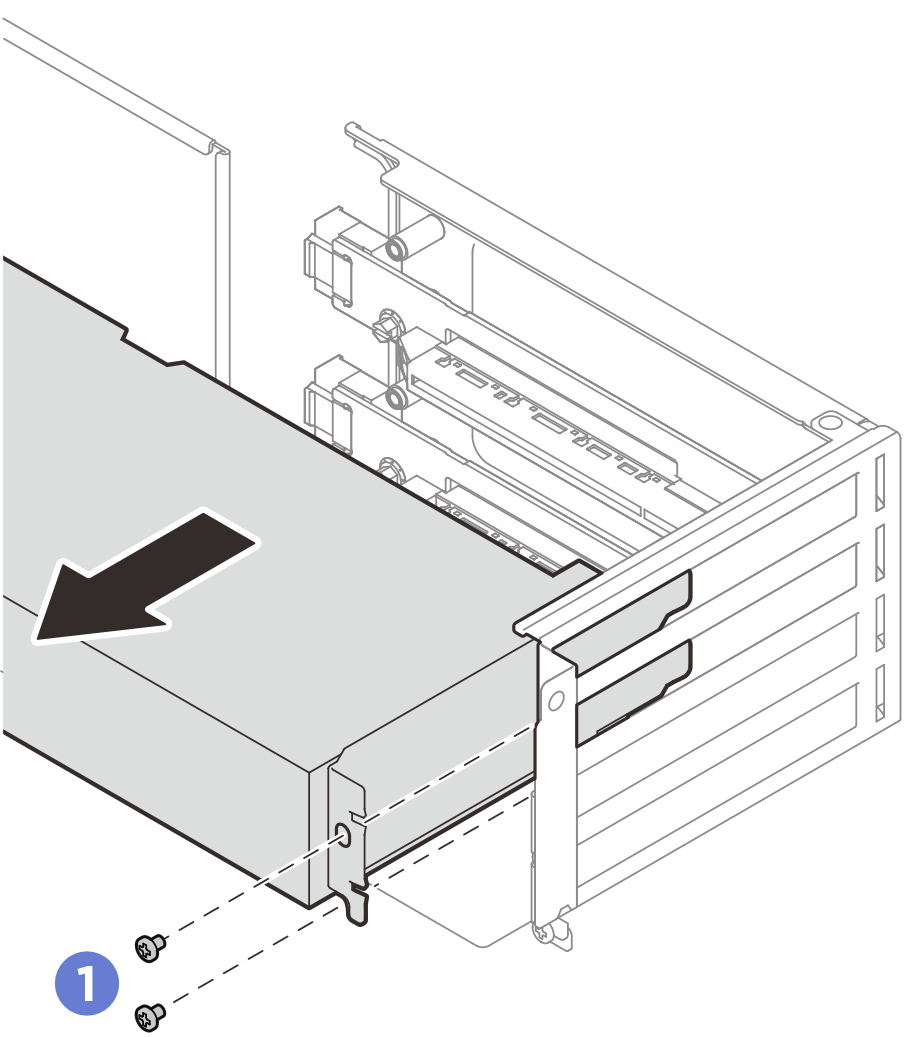

Figura 2. Remoção do adaptador PCIe
Solte os parafusos que prendem o adaptador PCIe.
Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.
- Se nenhum adaptador de substituição for instalado no slot, instale o preenchimento do slot. Insira o preenchimento no slot e, em seguida, prenda o preenchimento com um parafuso.

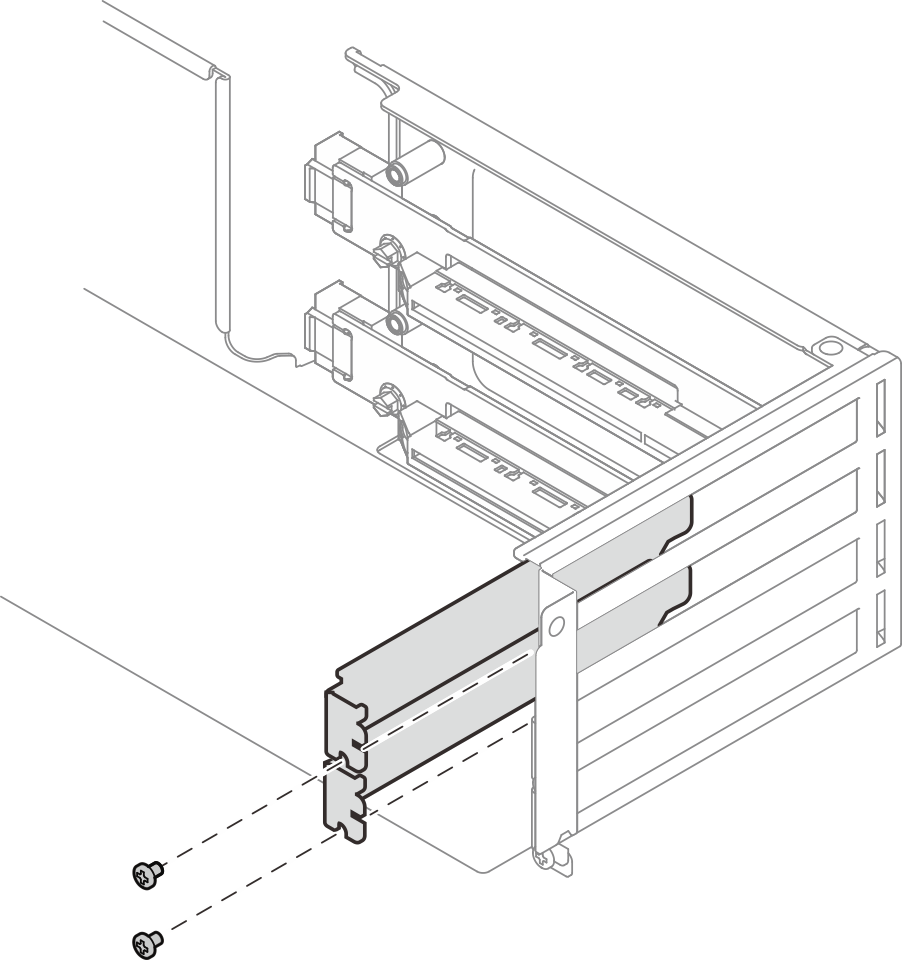

Figura 3. Preenchimento de slot PCIe
Depois de concluir
Instale um novo adaptador PCIe na gaiola de placa riser. Consulte Instalar um adaptador PCIe frontal.
Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
