Instalar um conjunto de placa riser frontal

Siga as instruções nesta seção para instalar um conjunto de placa riser frontal.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale o conjunto de placa riser no chassi.

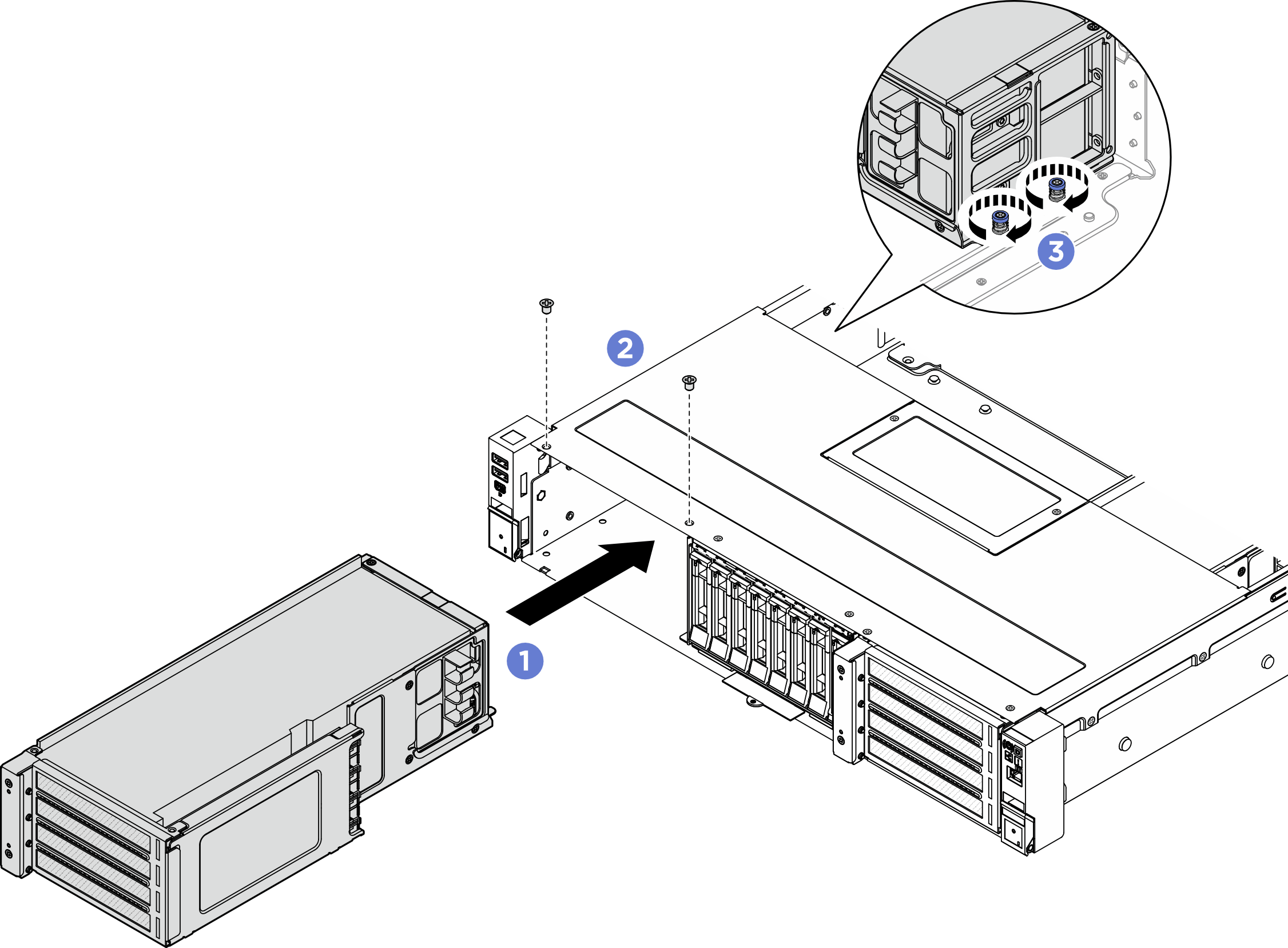

    Figura 1. Instalação de conjunto de placa riser frontal
    Front riser assembly installation
    1. Deslize com cuidado o conjunto de placa riser no chassi até que o conjunto de placa riser se encaixe no lugar.
    2. Aperte dois parafusos para prender o conjunto de placa riser.
    3. Aperte os dois parafusos de aperto manual na parte traseira do conjunto de placa riser.
  2. Conecte os cabos ao conjunto de placa-mãe. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
