安裝正面擴充卡組件

請依照本節中的指示安裝正面擴充卡組件。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 將擴充卡組件安裝到機箱中。

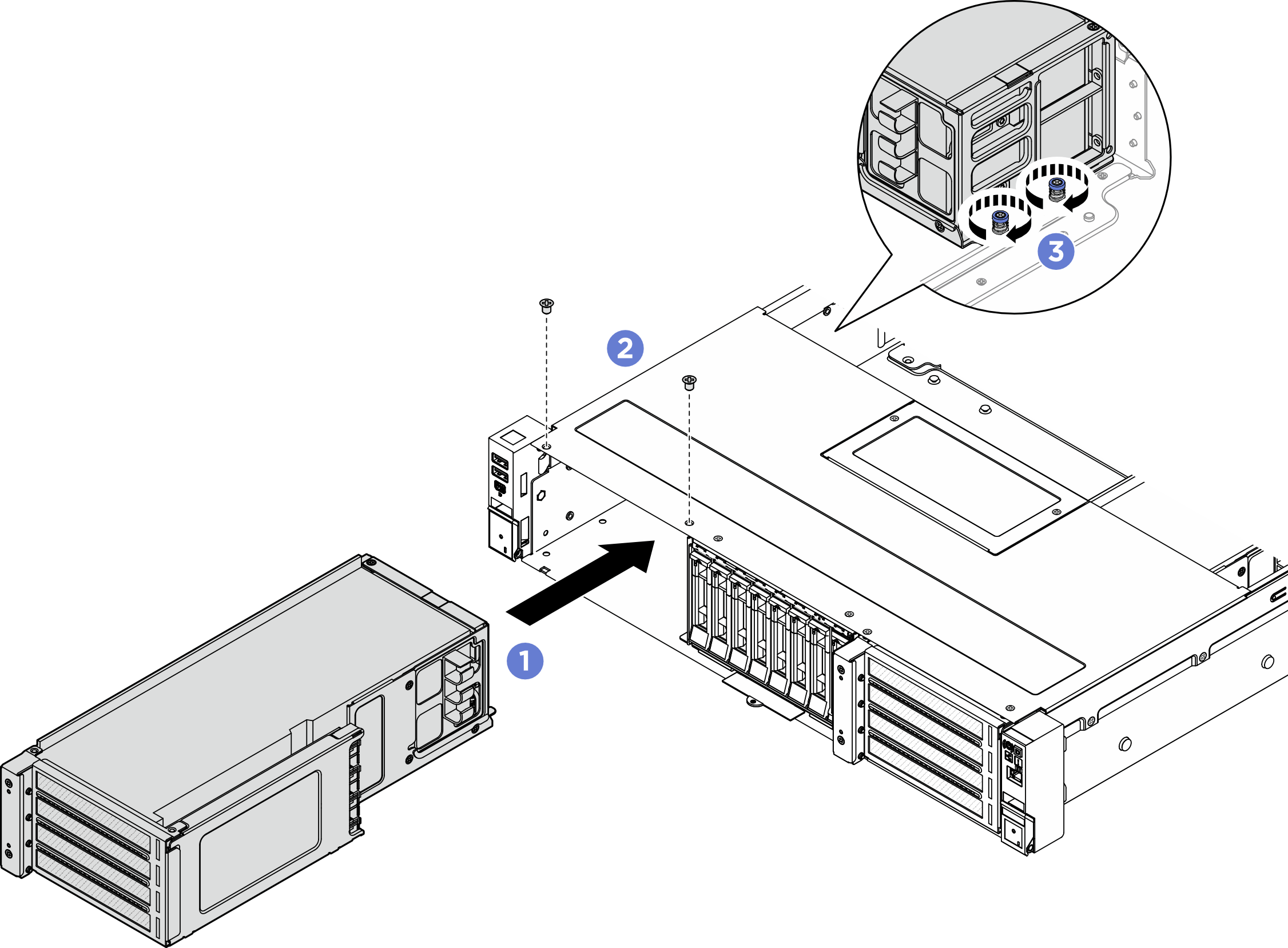

    圖 1. 安裝正面擴充卡組件
    Front riser assembly installation
    1. 小心地將擴充卡組件滑入機箱,直到擴充卡組件就定位為止。
    2. 鎖緊兩個螺絲以固定擴充卡組件。
    3. 鎖緊擴充卡組件背面的兩個指旋螺絲。
  2. 將纜線連接至主機板組件。請參閱內部纜線佈線

在您完成之後

完成零件更換請參閱完成零件更換
