Instalación de un conjunto de expansión frontal

Siga las instrucciones que aparecen en esta sección para instalar un conjunto de expansión frontal.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Instale el conjunto de expansión en el chasis.

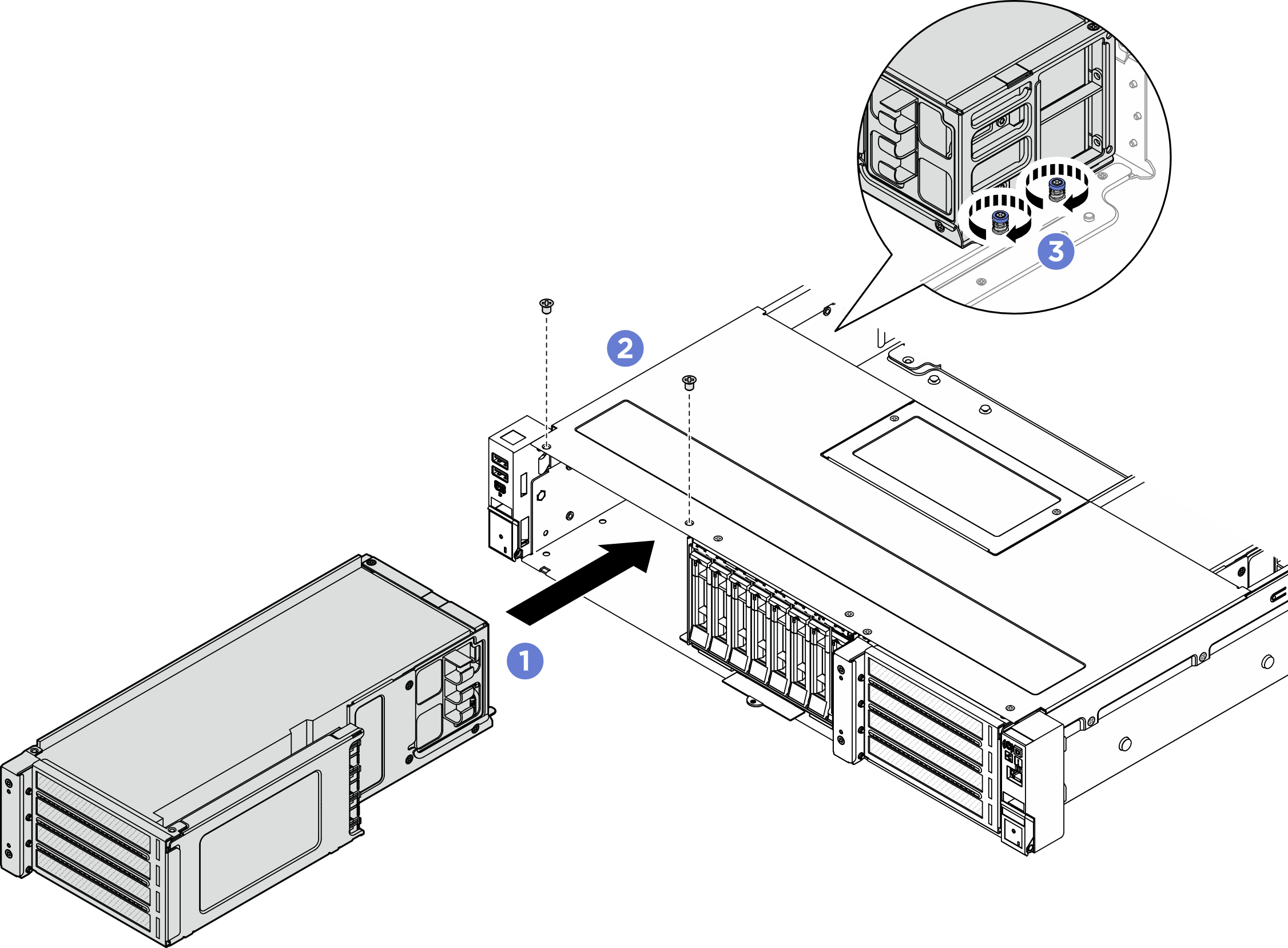

    Figura 1. Instalación del conjunto de expansión frontal
    Front riser assembly installation
    1. Deslice con cuidado el conjunto de expansión en el chasis hasta que quede bien colocado.
    2. Apriete dos tornillos para fijar el conjunto de expansión.
    3. Apriete los dos tornillos de apriete manual en la parte posterior del conjunto de expansión.
  2. Conecte los cables al conjunto de la placa del sistema. Consulte Disposición interna de los cables.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
