Instalación de un adaptador PCIe frontal

Siga las instrucciones que aparecen en esta sección para instalar un adaptador PCIe frontal.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Para consultar las reglas de instalación del adaptador PCIe, consulte Ranuras PCIe y adaptadores PCIe.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Si se ha instalado un relleno de ranura, suelte el tornillo que lo fija y, a continuación, extraiga el relleno.

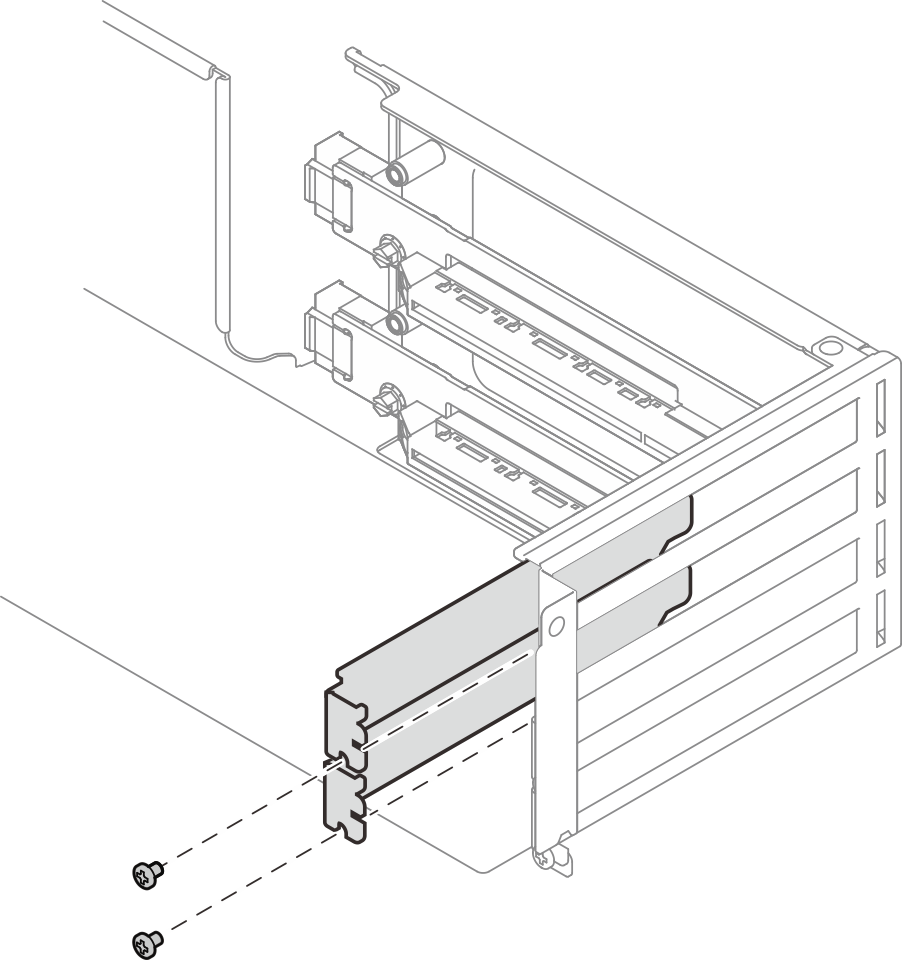

    Figura 1. Relleno de ranura de PCIe
    PCIe slot filler
  3. Instale el adaptador PCIe en el compartimiento de expansión.

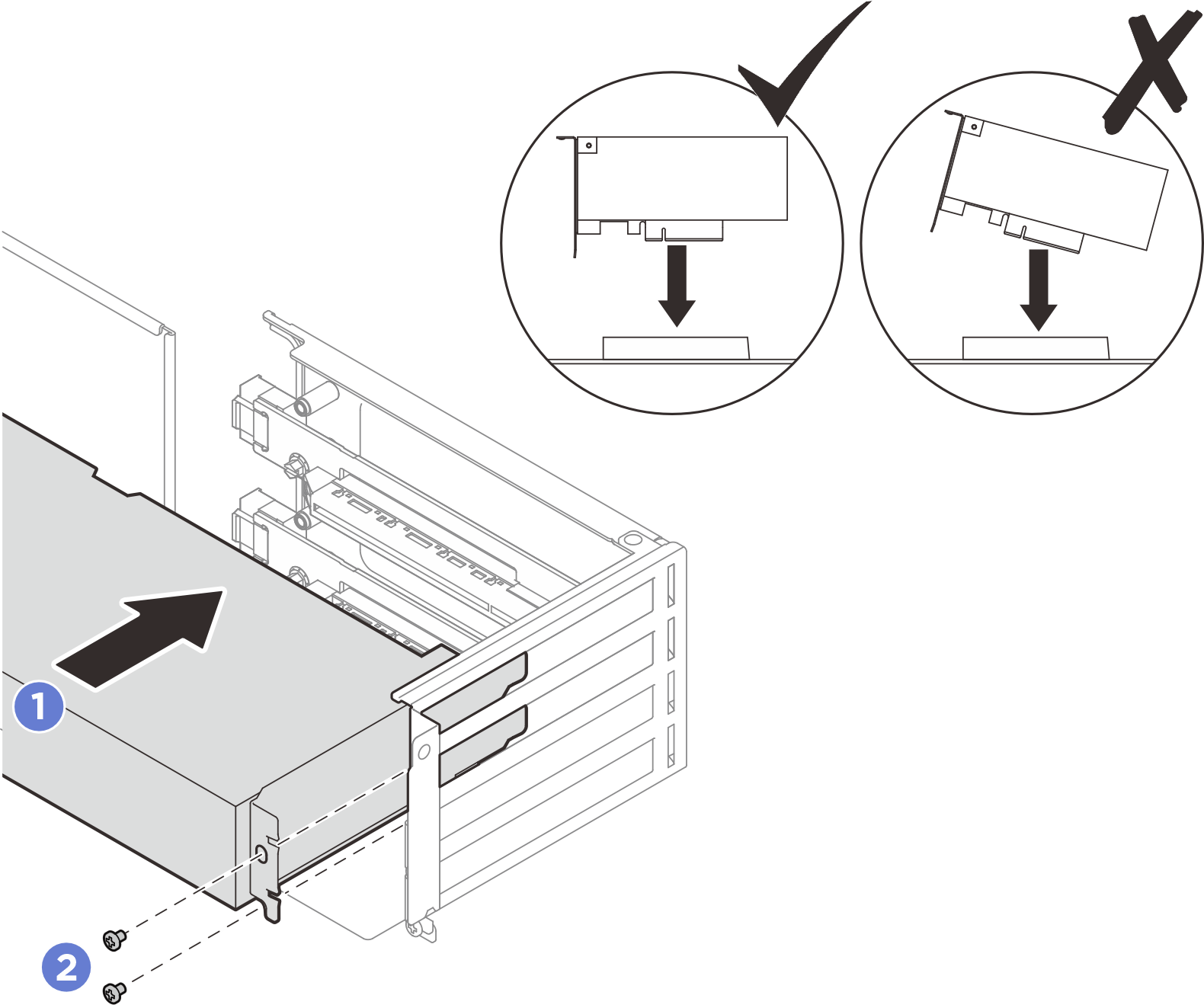

    Figura 2. Instalación de adaptador PCIe
    PCIe adapter installation
    1. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocada firmemente y la abrazadera también esté asegurada.
    2. Apriete los tornillos para fijar el adaptador PCIe.
  4. Si corresponde, conecte el cable de alimentación del adaptador PCIe a la tarjeta de expansión. Para los adaptadores PCIe en las tres ranuras superiores del conjunto de expansión, asegúrese de pasar el cable de alimentación hacia el clip del cable, como se muestra.

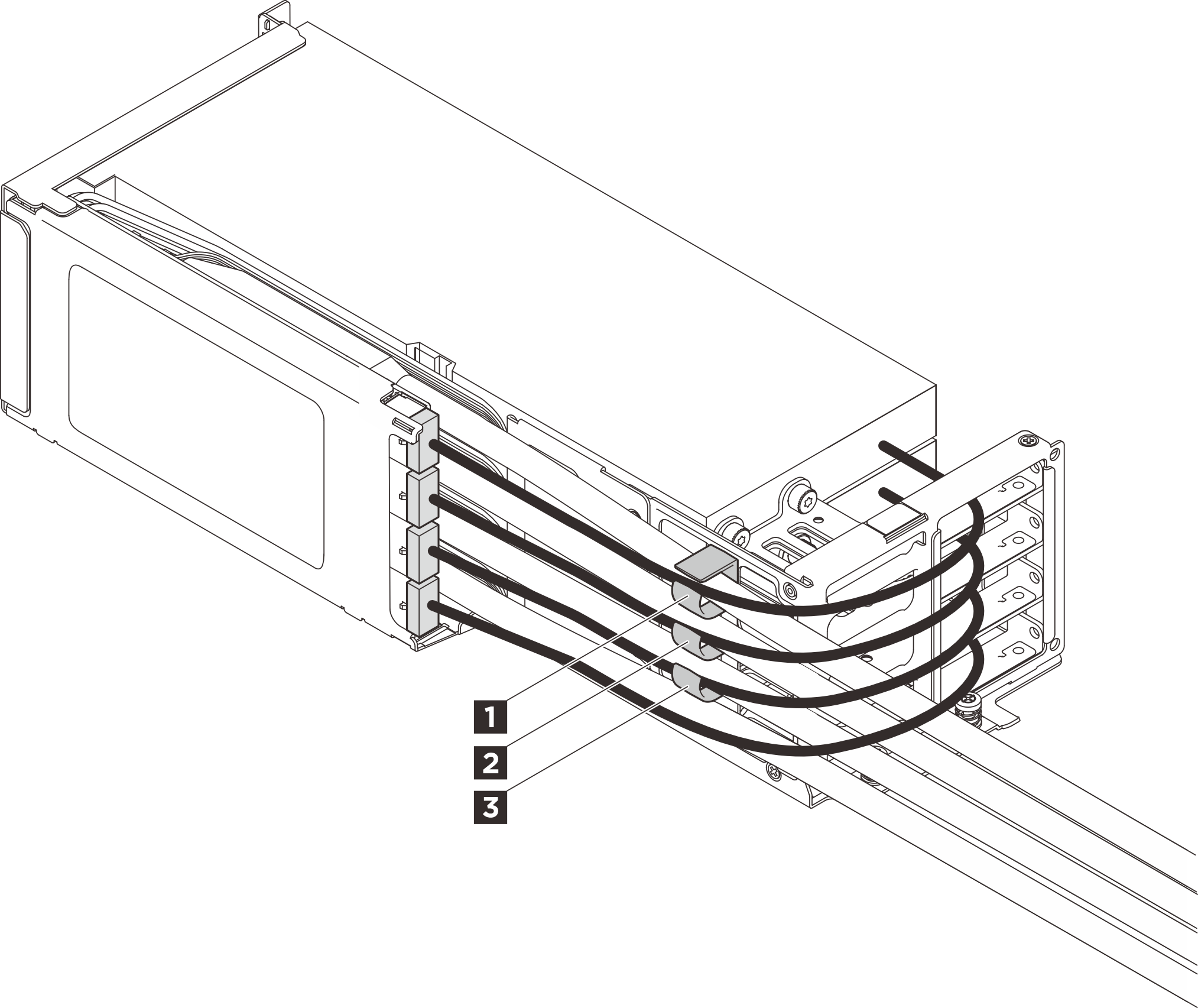

    Figura 3. Clips para cables del conjunto de expansión frontal

    1 2 3 Clips para cables
  5. Una vez instalados todos los adaptadores PCIe, instale la abrazadera de soporte lateral.

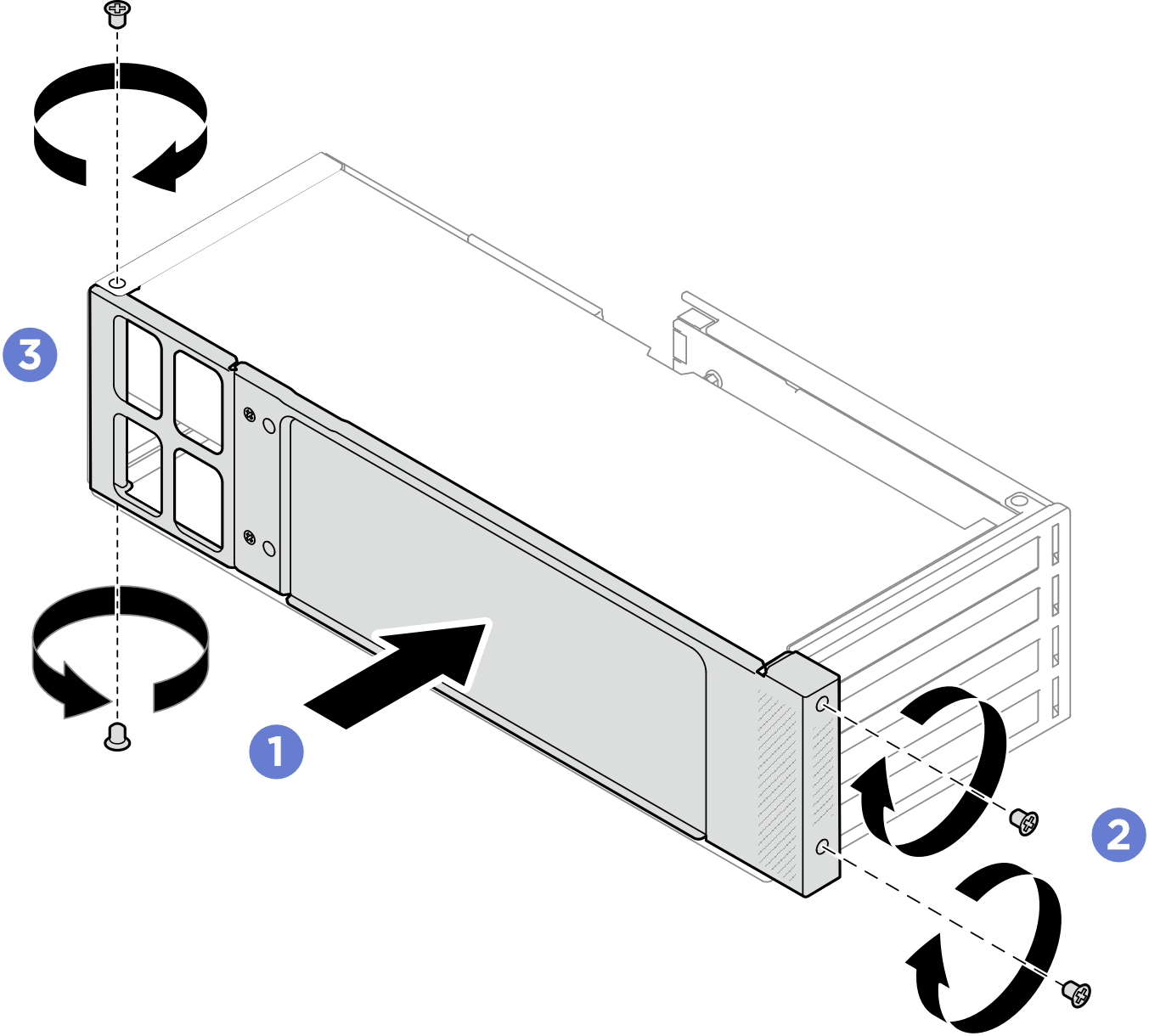

    Figura 4. Instalación de la abrazadera de soporte lateral
    Side support bracket installation
    1. Presione la abrazadera de soporte lateral hacia el compartimiento de expansión hasta que esté asentada en su lugar.
    2. Apriete dos tornillos en la parte delantera del compartimiento de expansión.
    3. Apriete dos tornillos en la parte posterior del compartimiento de expansión.

Después de finalizar

  1. Instale el conjunto de expansión en el chasis. Consulte Instalación de un conjunto de expansión frontal.
