Установка переднего адаптера PCIe

В этом разделе приведены инструкции по установке переднего адаптера PCIe.

Об этой задаче

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

• Правила установки адаптера PCIe см. в разделе Гнезда PCIe и адаптеры PCIe.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

• Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR650a V4.

• Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.

Процедура

1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
2. Если установлена заглушка гнезда, ослабьте фиксирующий ее винт и снимите заглушку.
   Рис. 1. Заглушка гнезда PCIe


3. Установите адаптер PCIe в отсек платы-адаптера Riser.

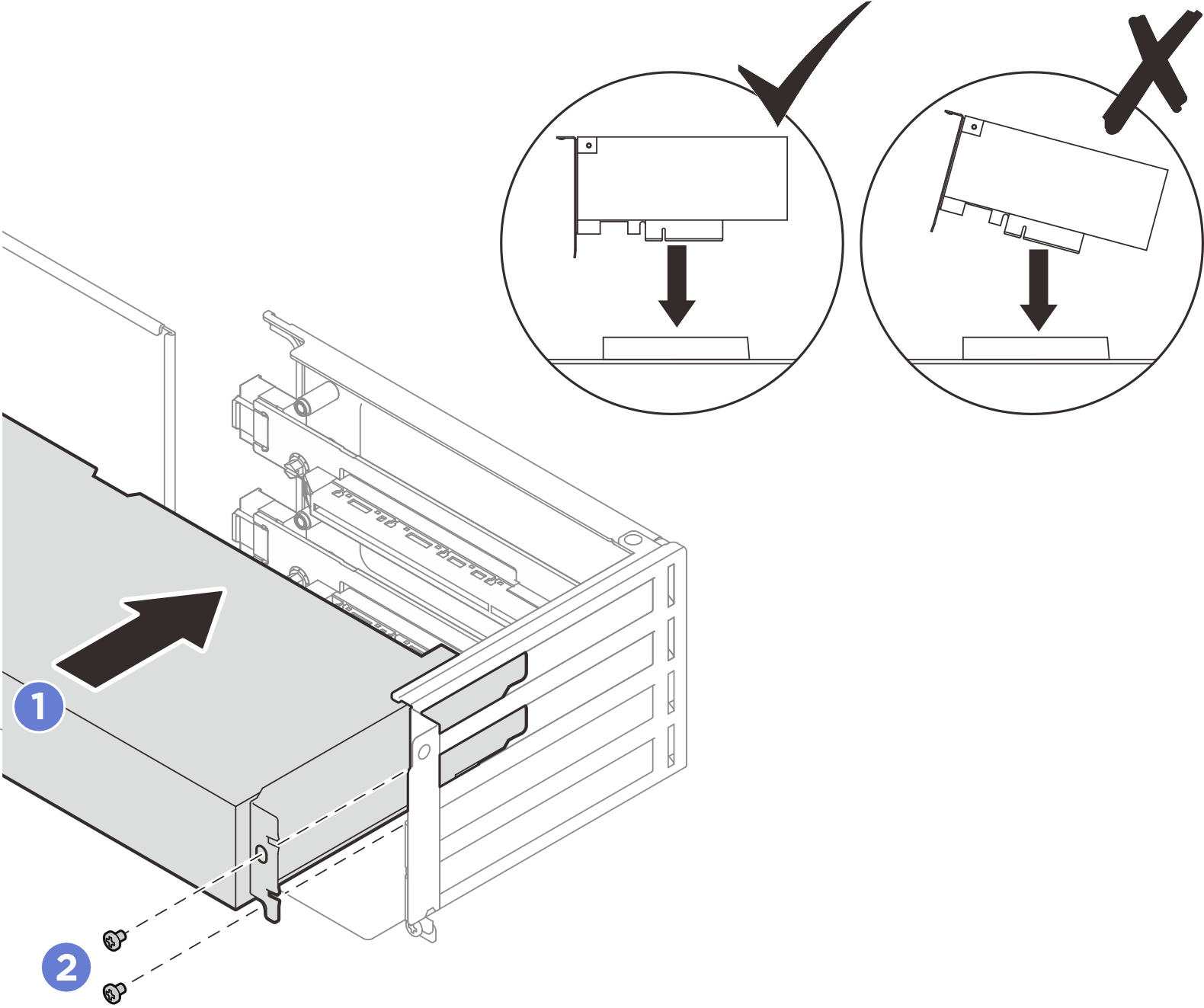

   Рис. 2. Установка адаптера PCIe


   1. Совместите адаптер PCIe с гнездом PCIe на плате-адаптере Riser. Осторожно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
   2. Зафиксируйте адаптер PCIe винтами.
4. Если применимо, подключите кабель питания от адаптера PCIe к плате-адаптеру Riser. Для адаптеров PCIe в трех верхних гнездах блока платы-адаптера Riser обязательно проложите кабель питания в кабельный зажим, как показано на рисунке.

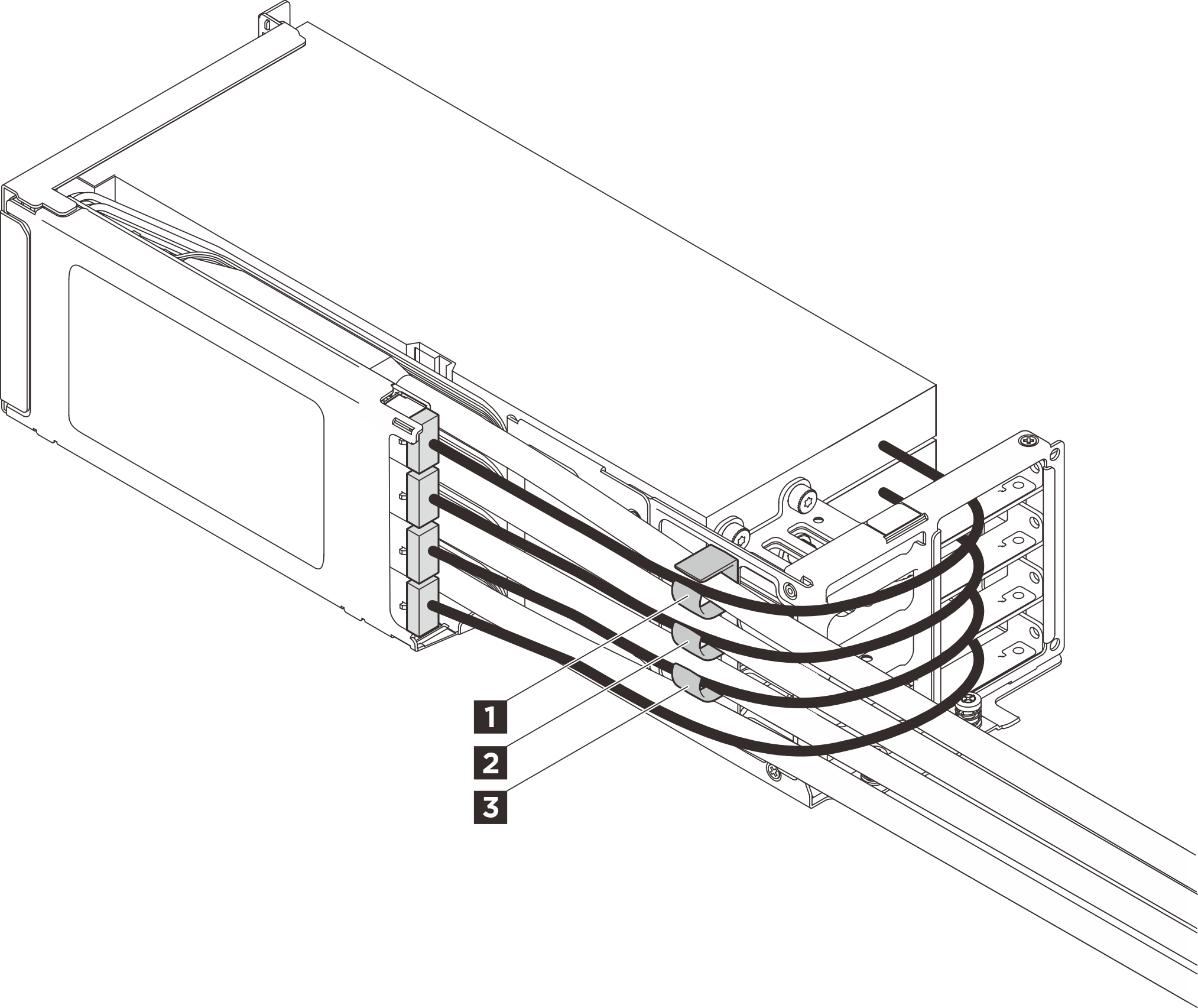

   Рис. 3. Кабельные зажимы переднего блока платы-адаптера Riser



   1 2 3 Кабельные зажимы

5. После установки всех адаптеров PCIe установите боковую опорную скобу.

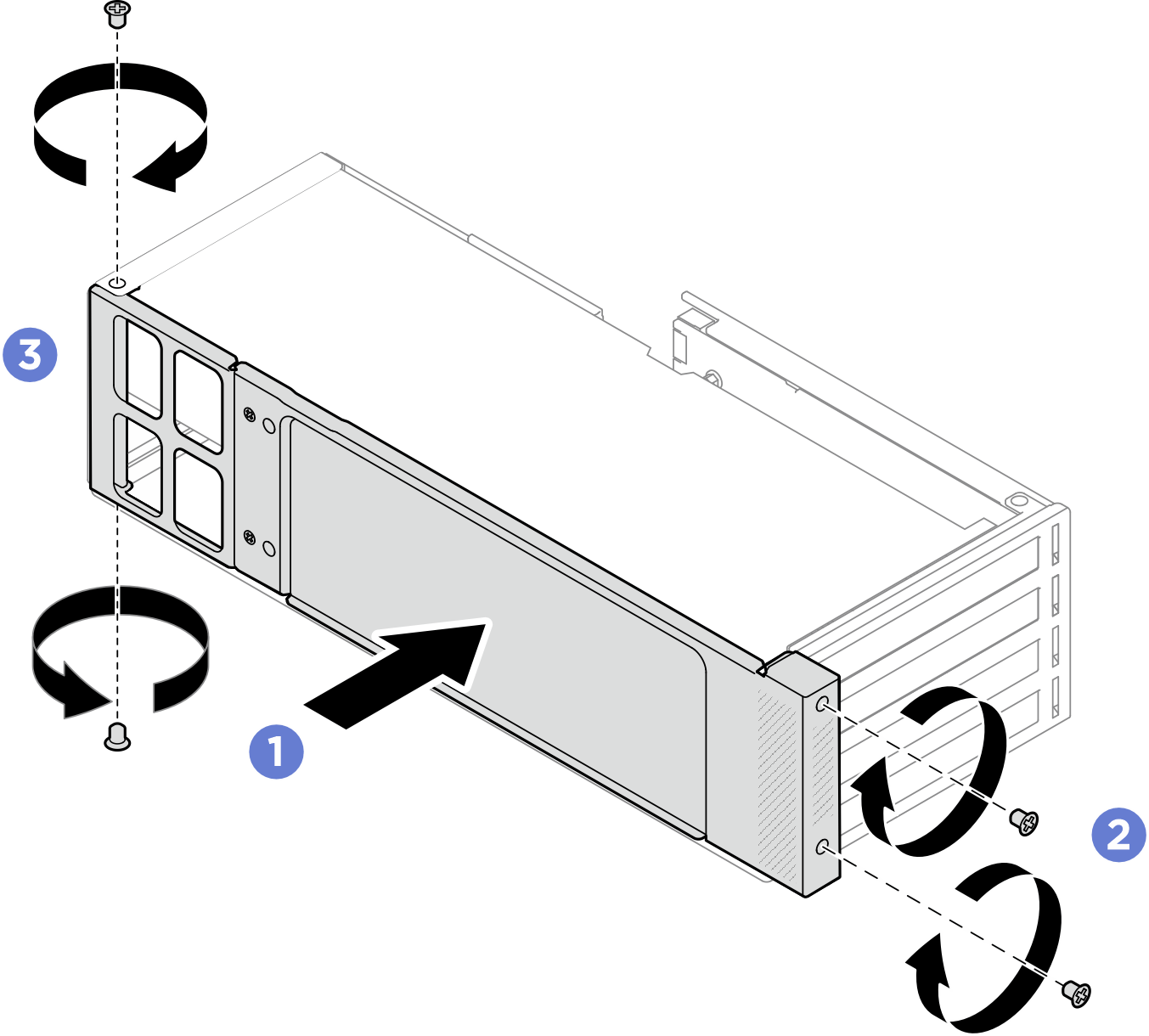

   Рис. 4. Установка боковой опорной скобы


   1. Нажмите на боковую опорную скобу в направлении отсека платы-адаптера Riser и вставьте ее до упора.
   2. Зафиксируйте переднюю часть отсека платы-адаптера Riser двумя винтами.
   3. Зафиксируйте заднюю часть отсека платы-адаптера Riser двумя винтами.
