Установка переднего блока платы-адаптера Riser

В этом разделе приведены инструкции по установке переднего блока платы-адаптера Riser.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите блок платы-адаптера Riser в раму.

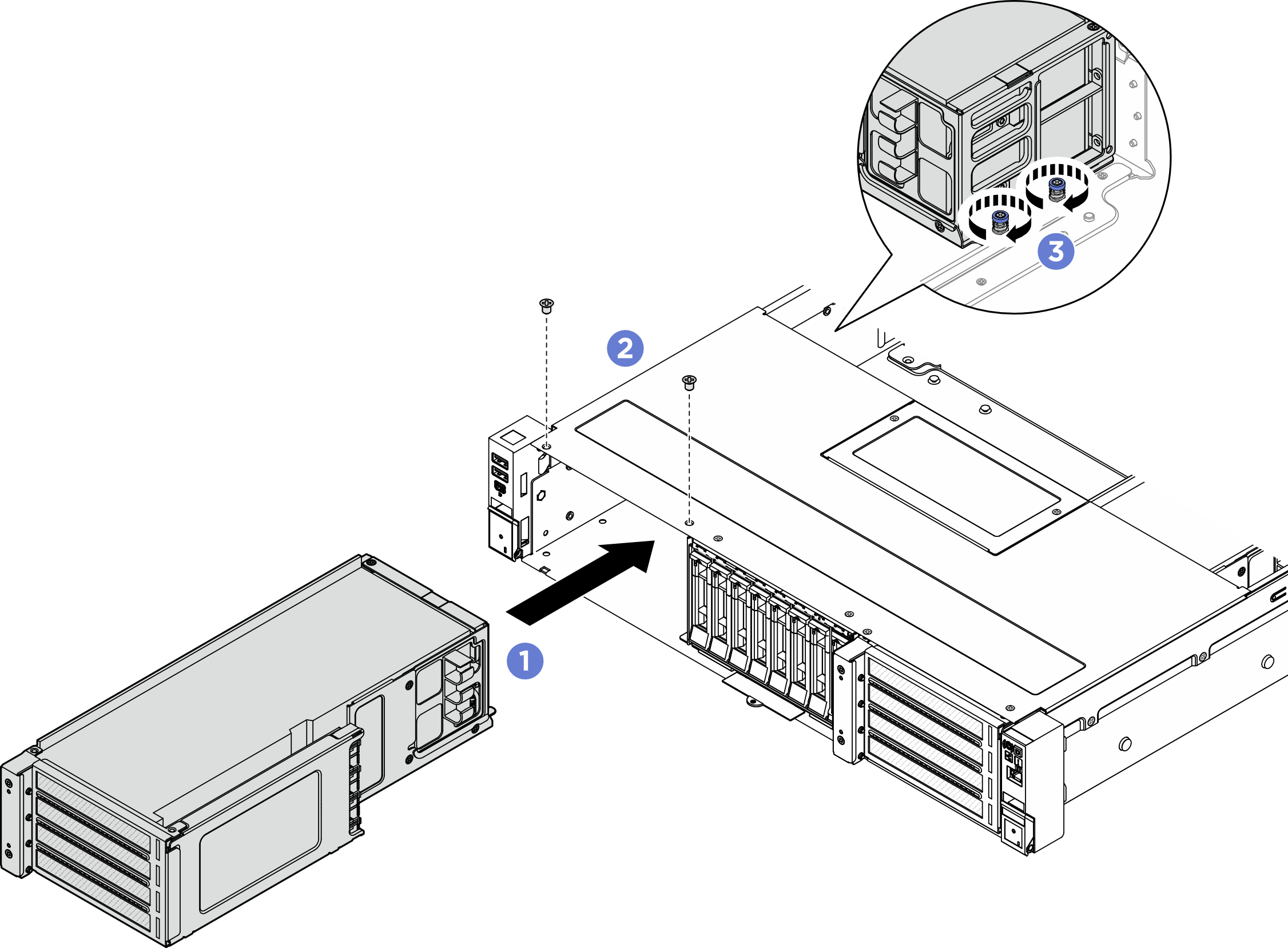

    Рис. 1. Установка переднего блока платы-адаптера Riser
    Front riser assembly installation
    1. Осторожно вставьте блок платы-адаптера Riser в раму до упора.
    2. Зафиксируйте блок платы-адаптера Riser двумя винтами.
    3. Зафиксируйте заднюю часть блока платы-адаптера Riser двумя барашковыми винтами.
  2. Подключите кабели к блоку материнской платы. См. раздел Прокладка внутренних кабелей.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
