Installazione di un assieme verticale anteriore

Seguire le istruzioni riportate in questa sezione per installare un assieme verticale anteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare l'assieme verticale nello chassis.

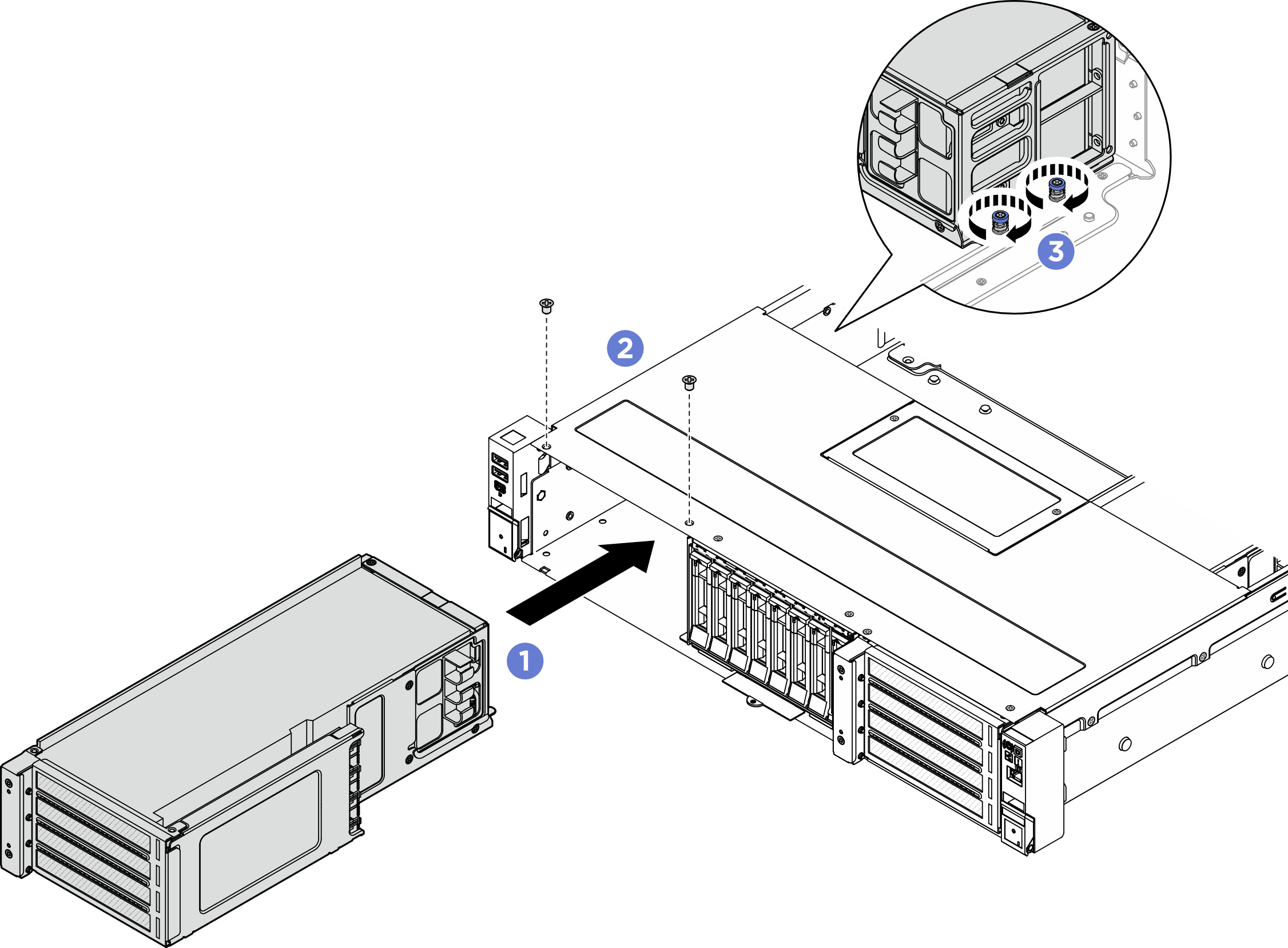

    Figura 1. Installazione dell'assieme verticale anteriore
    Front riser assembly installation
    1. Far scorrere con cautela l'assieme verticale nello chassis fino a inserirlo in posizione.
    2. Stringere le due viti per fissare l'assieme verticale.
    3. Stringere le due viti zigrinate sulla parte posteriore dell'assieme verticale.
  2. Collegare i cavi all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
