Vordere Adapterkartenbaugruppe installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Adapterkartenbaugruppe zu installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse.

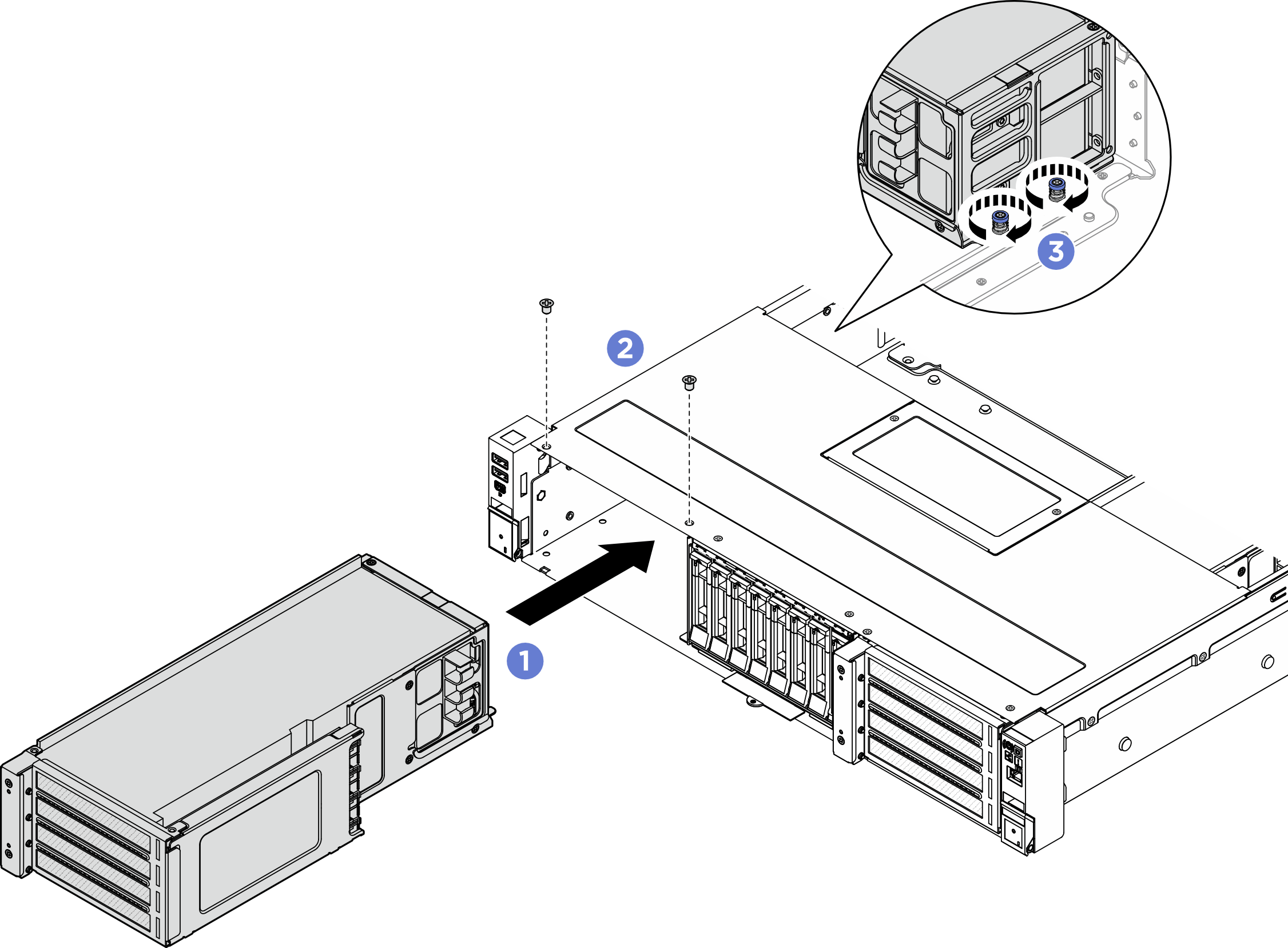

    Abbildung 1. Installation der Adapterkartenbaugruppe an der Vorderseite
    Front riser assembly installation
    1. Schieben Sie die Adapterkartenbaugruppe vorsichtig in das Gehäuse, bis sie richtig sitzt.
    2. Ziehen Sie zwei Schrauben an, um die Adapterkartenbaugruppe zu sichern.
    3. Ziehen Sie die beiden Rändelschrauben an der Rückseite der Adapterkartenbaugruppe an.
  2. Schließen Sie die Kabel an die Systemplatinenbaugruppe an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
