Führen Sie die Anweisungen in diesem Abschnitt aus, um einen vorderen PCIe-Adapter zu entfernen.
Zu dieser Aufgabe
S011
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.
Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.
Vorgehensweise
- Bereiten Sie die Aufgabe vor.
- Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
- Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
- Entfernen Sie die Adapterkartenbaugruppe an der Vorderseite. Siehe Vordere Adapterkartenbaugruppe entfernen.
- Entfernen Sie die seitliche Halterung vom Adapterrahmen.

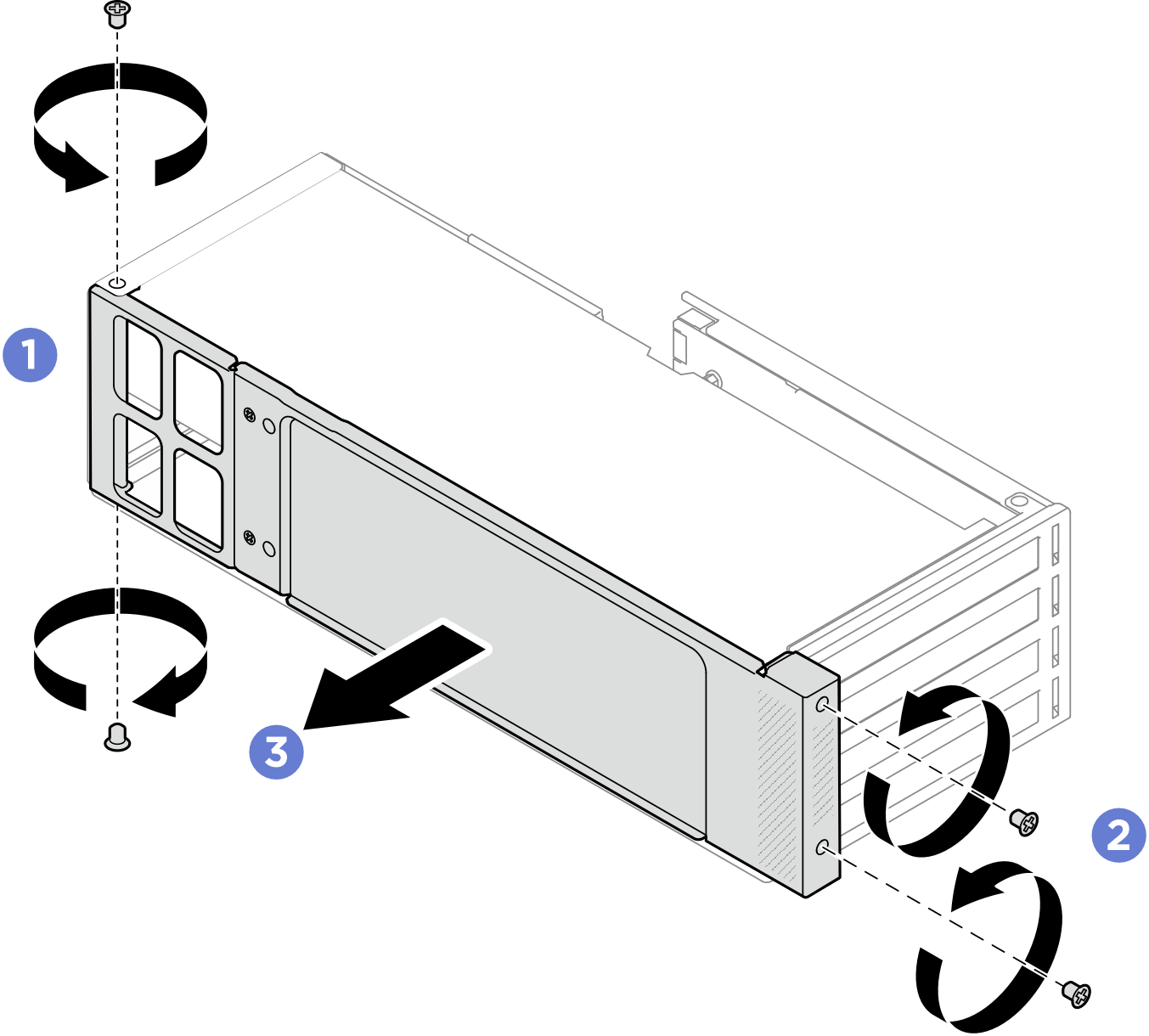

Abbildung 1. Entfernen der seitlichen Halterung
Lösen Sie die beiden Schrauben an der Rückseite des Adapterrahmens.
Lösen Sie die beiden Schrauben an der Vorderseite des Adapterrahmens.
Entfernen Sie die seitliche Halterung vom Adapterrahmen.
- Wenn der zu entfernende PCIe-Adapter mit einem Netzkabel verbunden ist, trennen Sie das Netzkabel vom Adapter.
- Entfernen Sie den PCIe-Adapter.

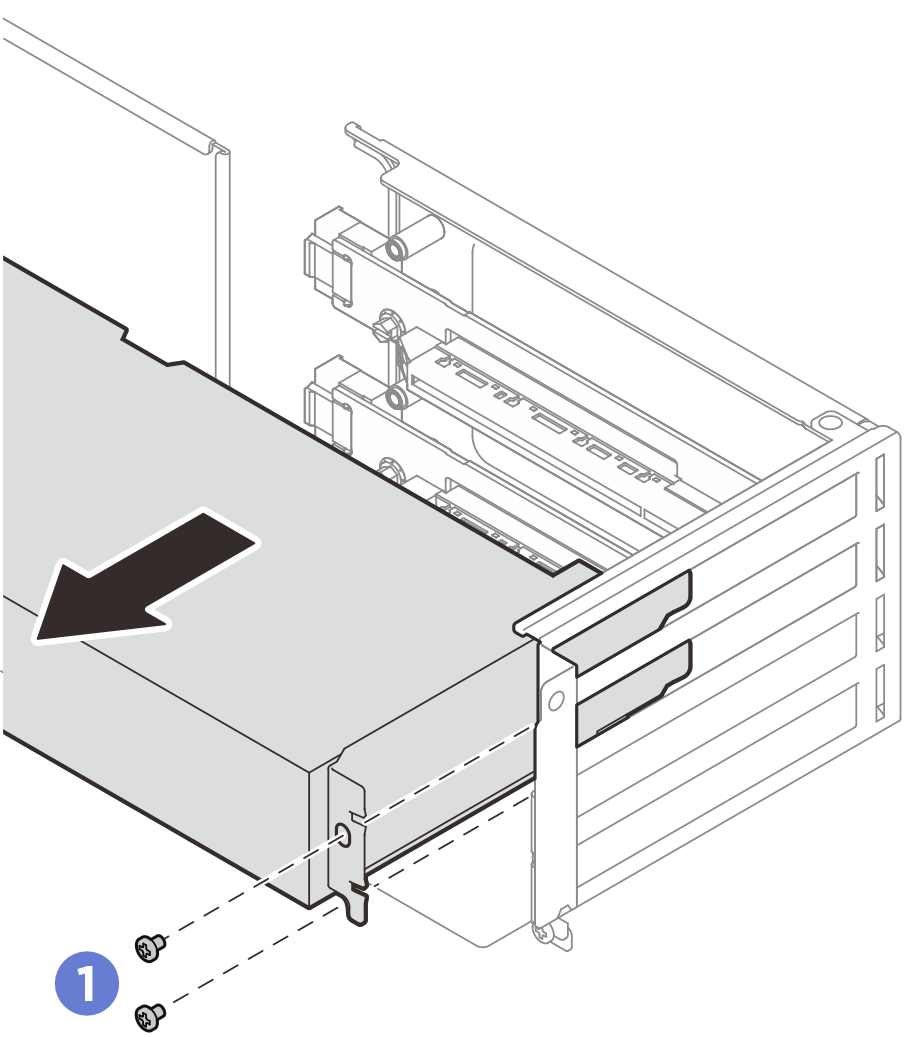

Abbildung 2. Entfernen des PCIe-Adapters
Lösen Sie die Schrauben, mit denen der PCIe-Adapter gesichert wird.
Fassen Sie den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.
- Wenn kein Ersatzadapter in den Steckplatz eingesetzt werden soll, installieren Sie die Abdeckblende. Setzen Sie die Blende in den Steckplatz ein und befestigen Sie sie mit einer Schraube.

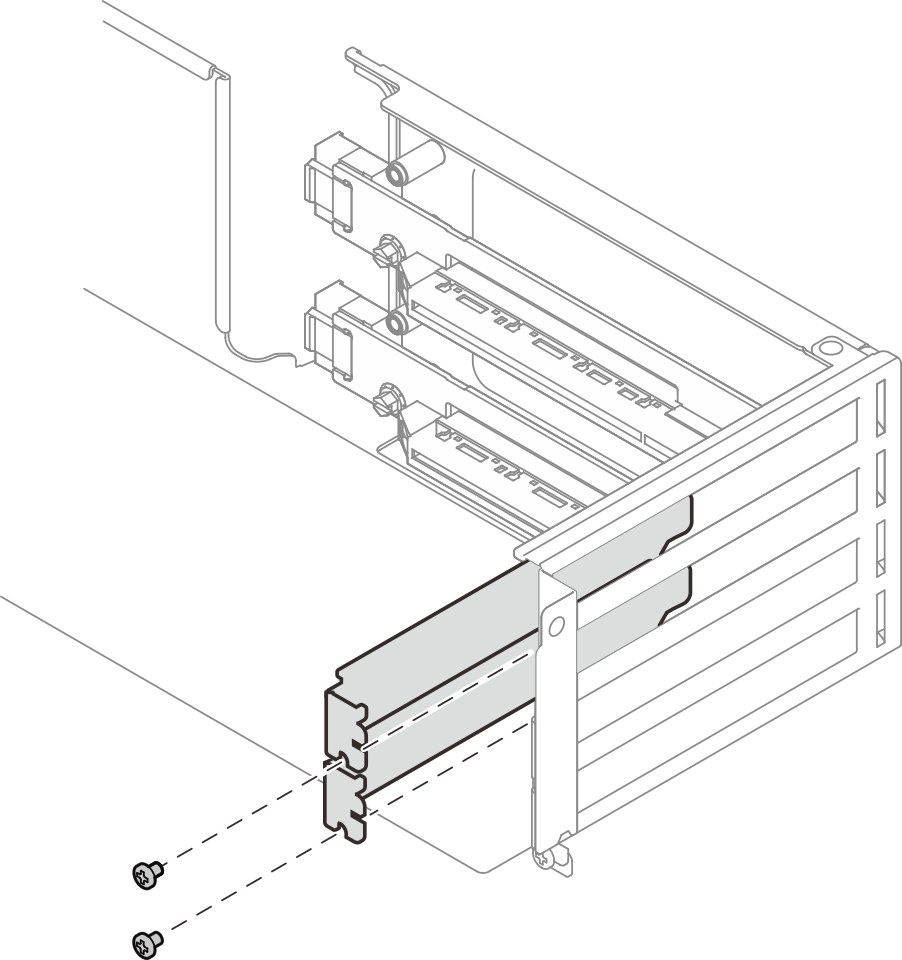

Abbildung 3. Abdeckblende für PCIe-Steckplatz
Nach dieser Aufgabe
Installieren Sie einen neuen PCIe-Adapter im Adapterrahmen. Siehe Vorderen PCIe-Adapter installieren.
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
