Снятие переднего адаптера PCIe

В этом разделе приведены инструкции по снятию переднего адаптера PCIe.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите передний блок платы-адаптера Riser. См. раздел Снятие переднего блока платы-адаптера Riser.
  2. Снимите боковую опорную скобу с отсека платы-адаптера Riser.

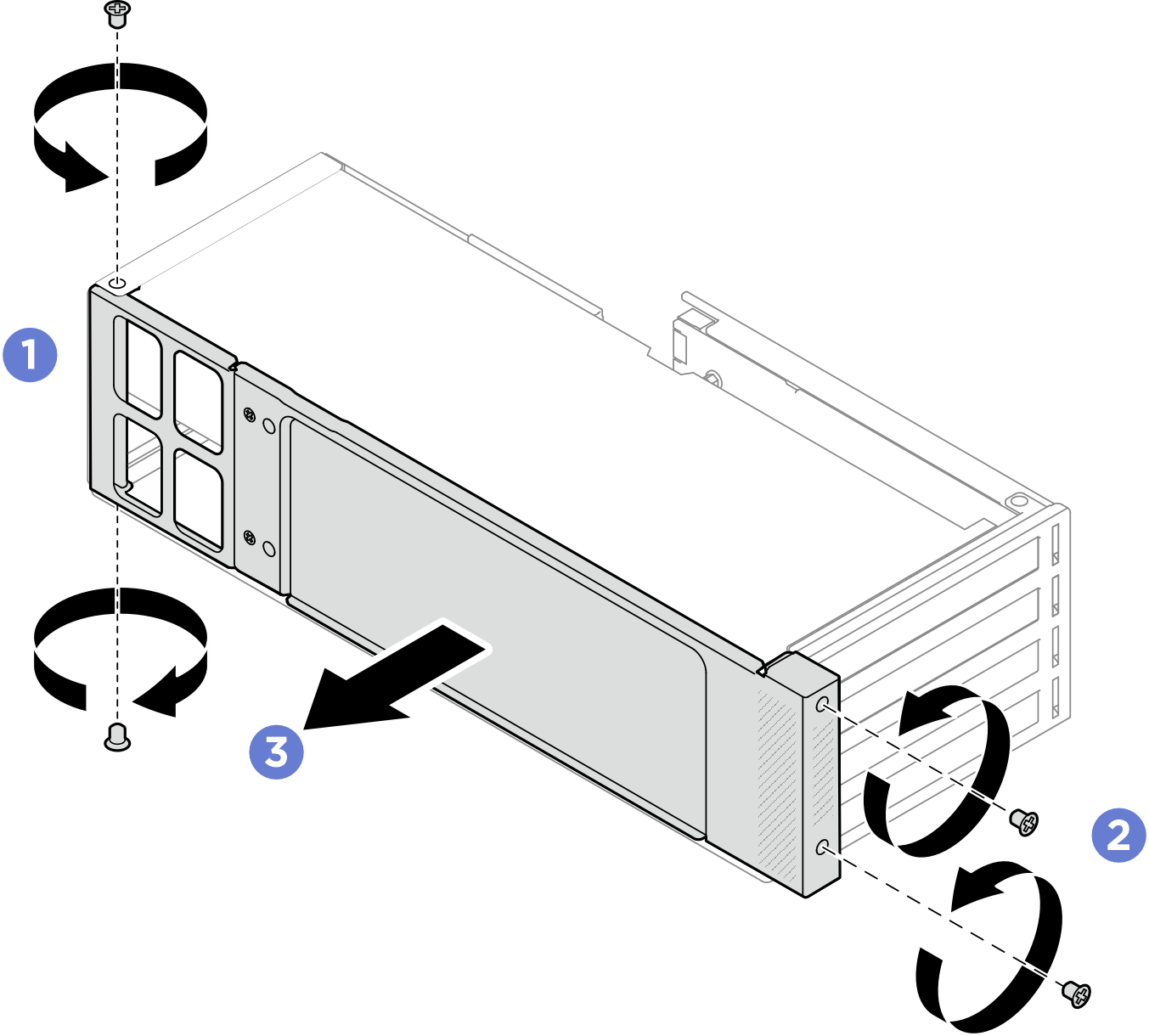

    Рис. 1. Снятие боковой опорной скобы
    Side support bracket removal
    1. Ослабьте два винта на задней части отсека платы-адаптера Riser.
    2. Ослабьте два винта на передней части отсека платы-адаптера Riser.
    3. Снимите боковую опорную скобу с отсека платы-адаптера Riser.
  3. Если адаптер PCIe, который требуется снять, оснащен кабелем питания, отключите от него кабель питания.
  4. Снимите адаптер PCIe.

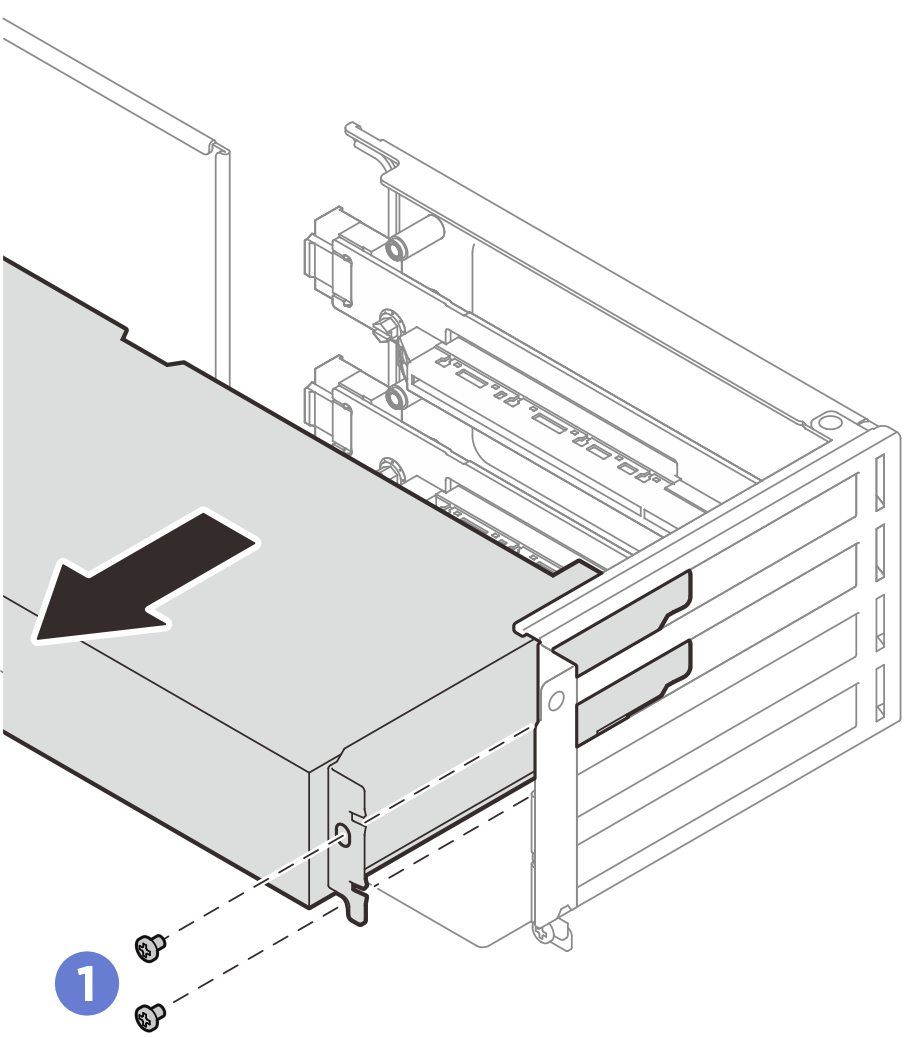

    Рис. 2. Снятие адаптера PCIe
    PCIe adapter removal
    1. Ослабьте винты, фиксирующие адаптер PCIe.
    2. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.
  5. Если в гнездо не требуется устанавливать новый адаптер, установите заглушку гнезда. Вставьте заглушку в гнездо, а затем зафиксируйте ее одним винтом.

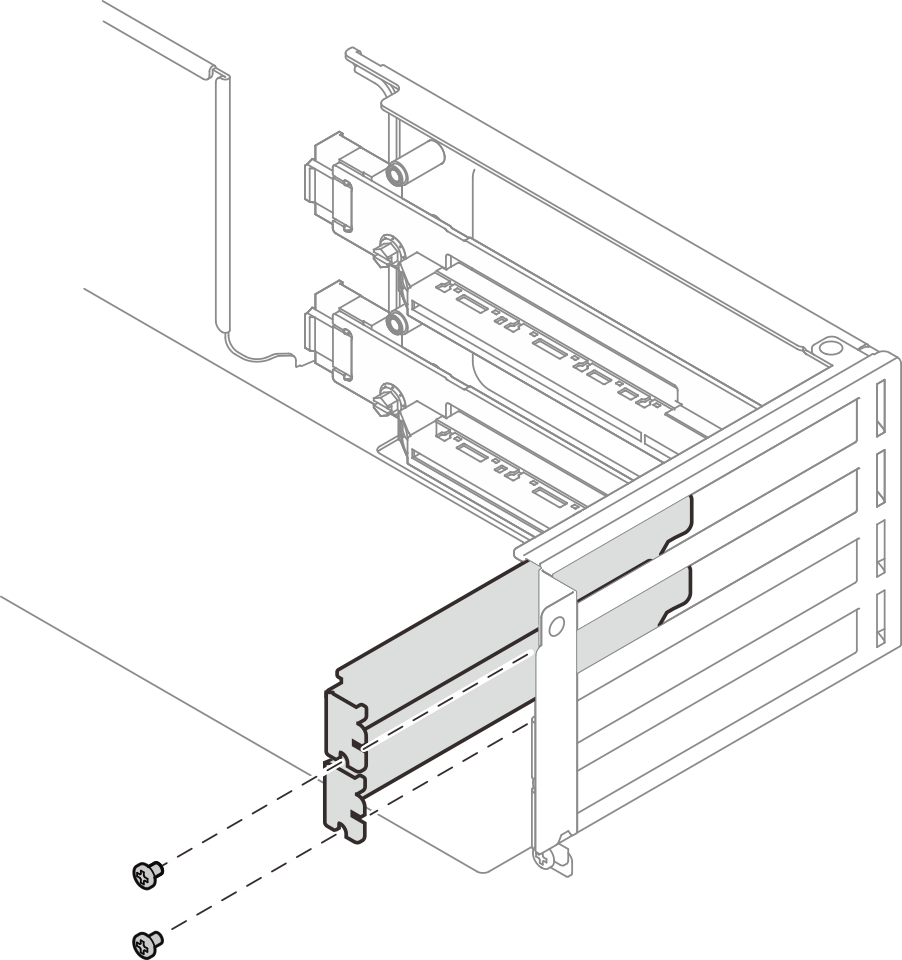

    Рис. 3. Заглушка гнезда PCIe
    PCIe slot filler

После завершения

  1. Установите новый адаптер PCIe в отсек платы-адаптера Riser. См. раздел Установка переднего адаптера PCIe.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
