Rimozione di un adattatore PCIe anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore PCIe anteriore.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Prepararsi per l'attività.
   1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
   2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
   3. Rimuovere l'assieme verticale anteriore. Vedere Rimozione di un assieme verticale anteriore.
2. Rimuovere la staffa di supporto laterale dal telaio verticale.

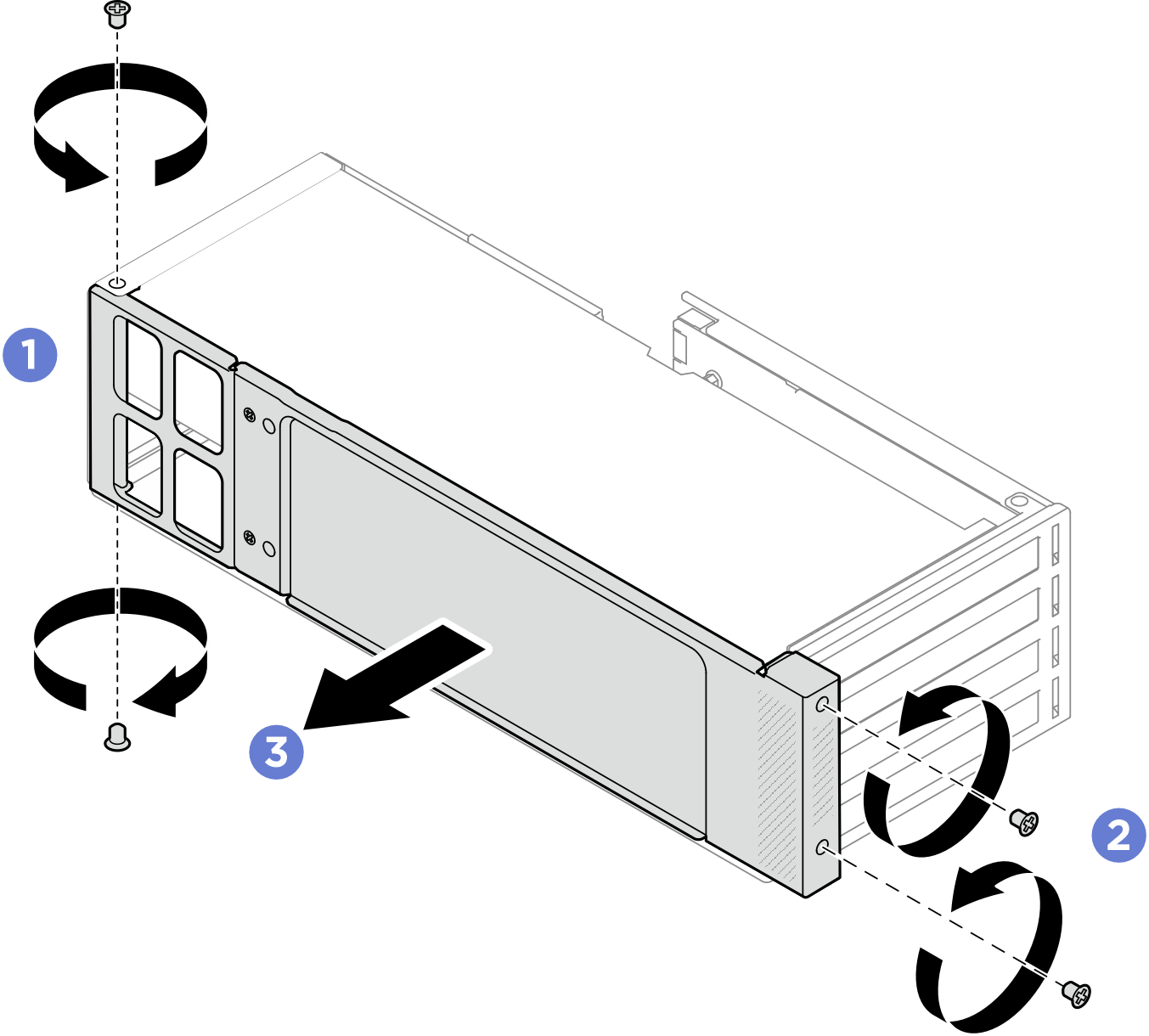

   Figura 1. Rimozione della staffa di supporto laterale


   1. Allentare le due viti sulla parte posteriore del telaio verticale.
   2. Allentare le due viti sulla parte anteriore del telaio verticale.
   3. Rimuovere la staffa di supporto laterale dal telaio verticale.
3. Se l'adattatore PCIe da rimuovere è dotato di cavo di alimentazione, scollegare il cavo di alimentazione dall'adattatore.
4. Se sono installati i bridge di collegamento a 2 slot, rimuoverli. Vedere Rimozione di un bridge di collegamento a 2 slot.
5. Rimuovere l'adattatore PCIe.

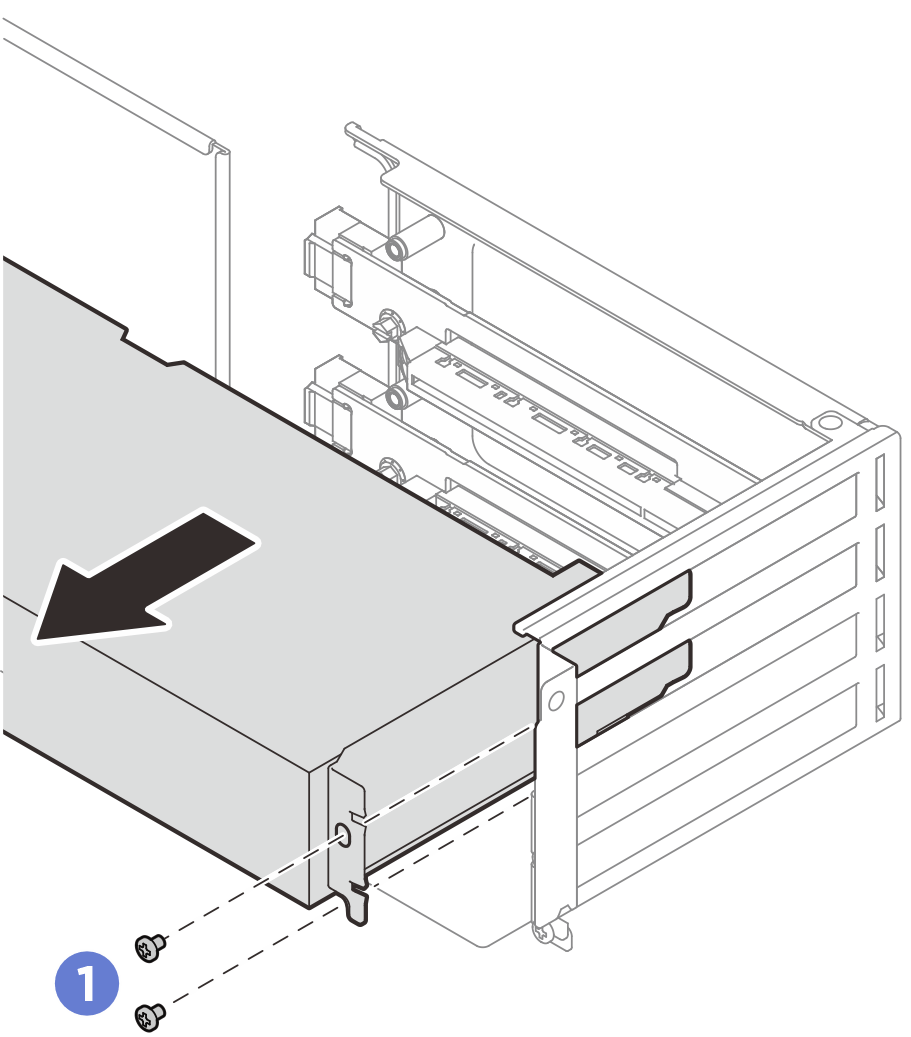

   Figura 2. Rimozione dell'adattatore PCIe


   1. Allentare le viti che fissano l'adattatore PCIe.
   2. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dallo slot PCIe.
6. Se nello slot non deve essere installato alcun adattatore sostitutivo, installare l'elemento di riempimento dello slot. Inserire l'elemento di riempimento nello slot, quindi fissarlo con una vite.

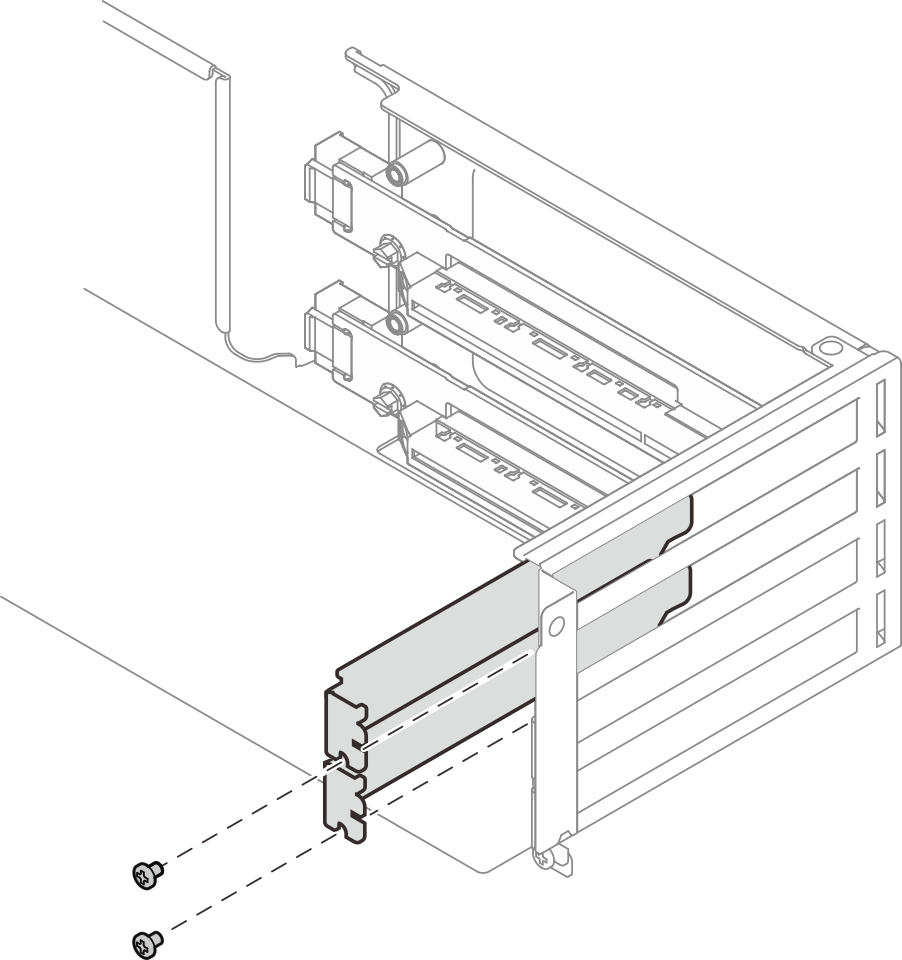

   Figura 3. Elemento di riempimento dello slot PCIe
