Extracción de un adaptador PCIe frontal

Siga las instrucciones que aparecen en esta sección para extraer un adaptador PCIe frontal.

Acerca de esta tarea

S011

PRECAUCIÓN

Bordes, esquinas o juntas afiladas cerca.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

1. Prepárese para la tarea.
   1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
   2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
   3. Extraiga el conjunto de expansión frontal. Consulte Extracción de un conjunto de expansión frontal.
2. Quite la abrazadera de soporte lateral del compartimiento de expansión.
   Figura 1. Extracción de la abrazadera de soporte lateral


   1. Afloje los dos tornillos en la parte posterior del compartimiento de expansión.
   2. Afloje los dos tornillos en la parte frontal del compartimiento de expansión.
   3. Quite la abrazadera de soporte lateral del compartimiento de expansión.
3. Si el adaptador PCIe que se va a quitar tiene un cable de alimentación, desconecte el cable de alimentación del adaptador.
4. Si hay instalados puentes de enlace de 2 ranuras, quítelos. Consulte Extracción de un puente de enlace de 2 ranuras.
5. Extracción del adaptador PCIe.

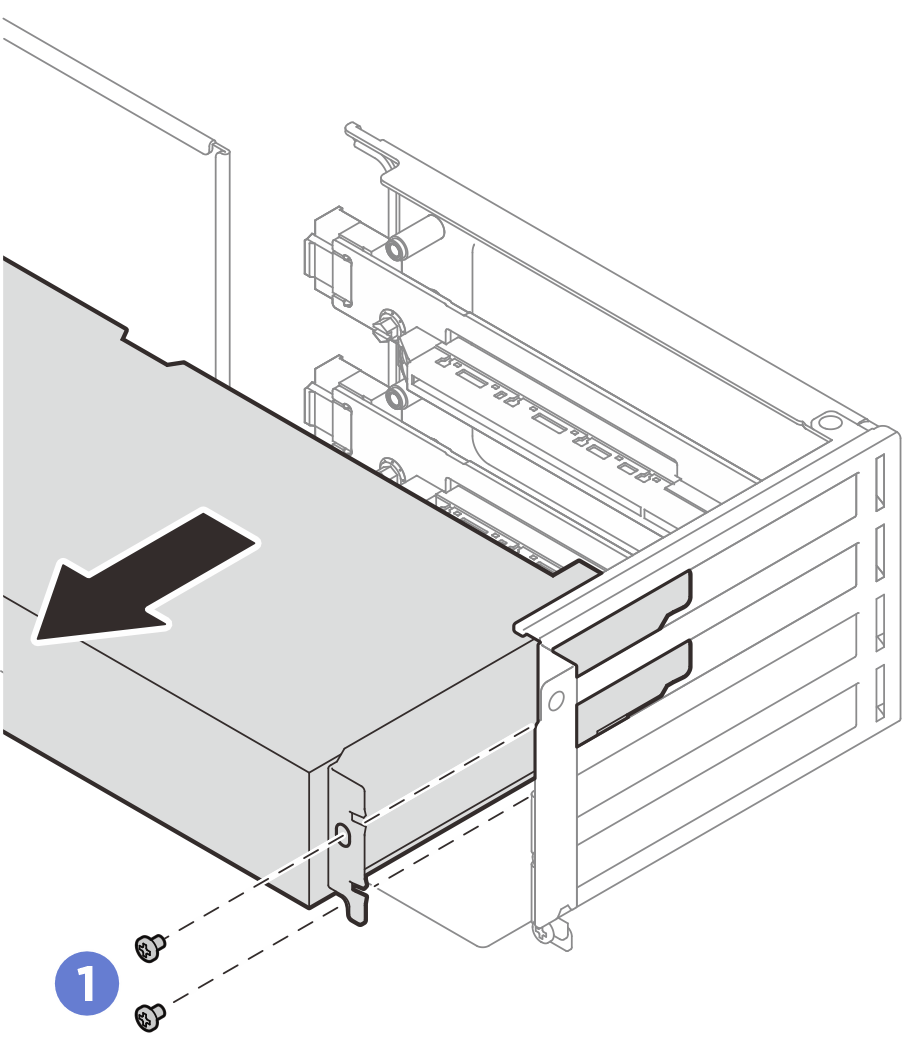

   Figura 2. Extracción del adaptador PCIe


   1. Suelte los tornillos que fijan el adaptador PCIe.
   2. Sujete el adaptador PCIe por los bordes y tire de él con cuidado hacia fuera de la ranura de PCIe.
6. Si no se va a instalar ningún adaptador de sustitución en la ranura, instale el relleno de ranura. Inserte el relleno de ranura en la ranura y, a continuación, fíjelo con un tornillo.
   Figura 3. Relleno de ranura de PCIe
