Retrait d’un adaptateur PCIe avant

Suivez les instructions de la présente section pour retirer un adaptateur PCIe avant.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Préparez-vous à cette tâche.
   1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
   2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
   3. Retirez l'assemblage de cartes mezzanines avant. Voir Retrait d’un assemblage de cartes mezzanines avant.
2. Retirez le support latéral du boîtier de carte mezzanine.

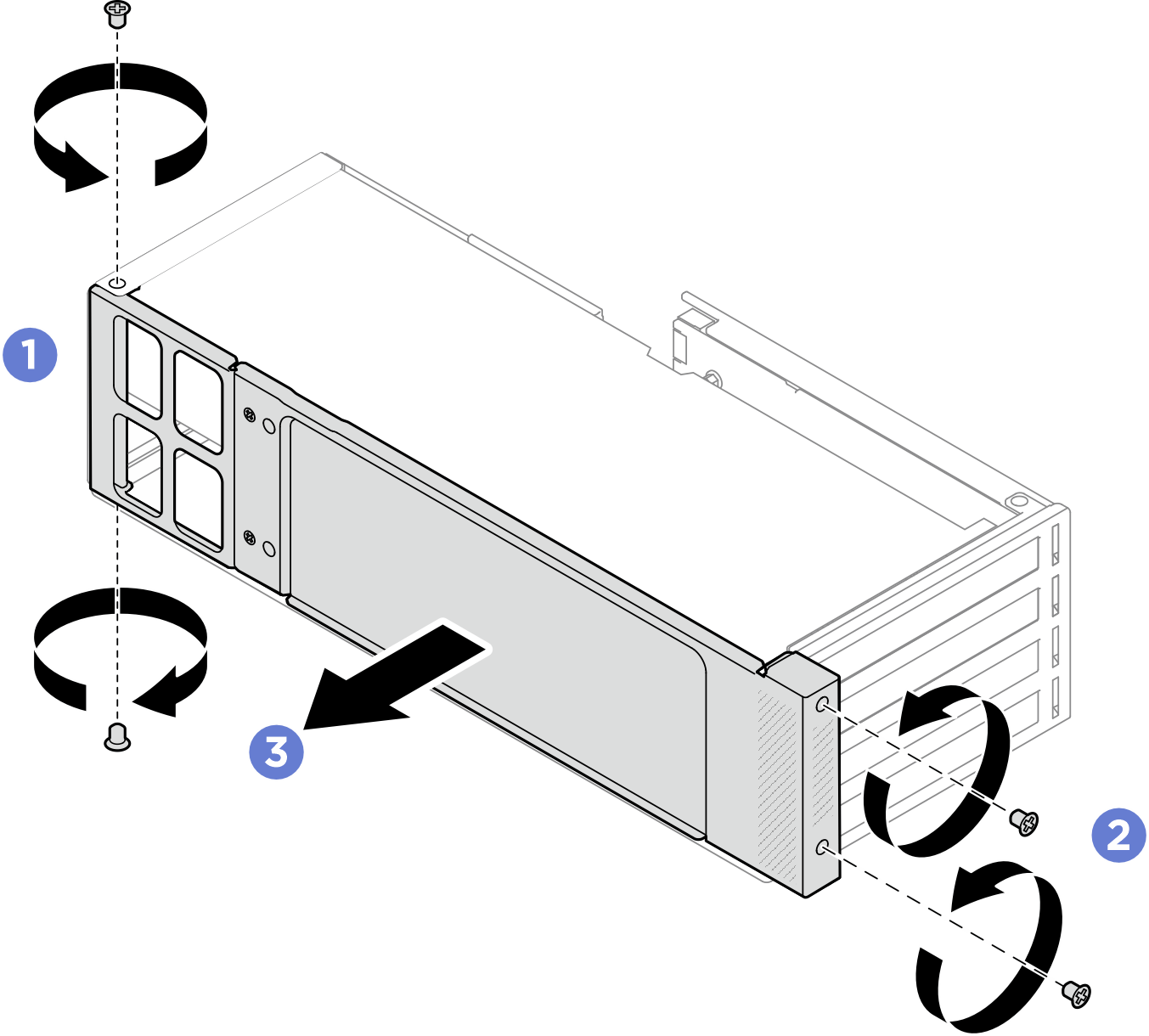

   Figure 1. Retrait du support latéral


   1. Desserrez les deux vis à l'arrière du boîtier de carte mezzanine.
   2. Desserrez les deux vis à l'avant du boîtier de carte mezzanine.
   3. Retirez le support latéral du boîtier de carte mezzanine.
3. Si l’adaptateur PCIe à retirer est avec un câble d’alimentation, débranchez le câble d’alimentation de l’adaptateur.
4. Si des ponts de liaison à 2 emplacements sont installés, retirez-les. Consultez Retrait d’un pont de liaison à 2 emplacements.
5. Retirez l'adaptateur PCIe.

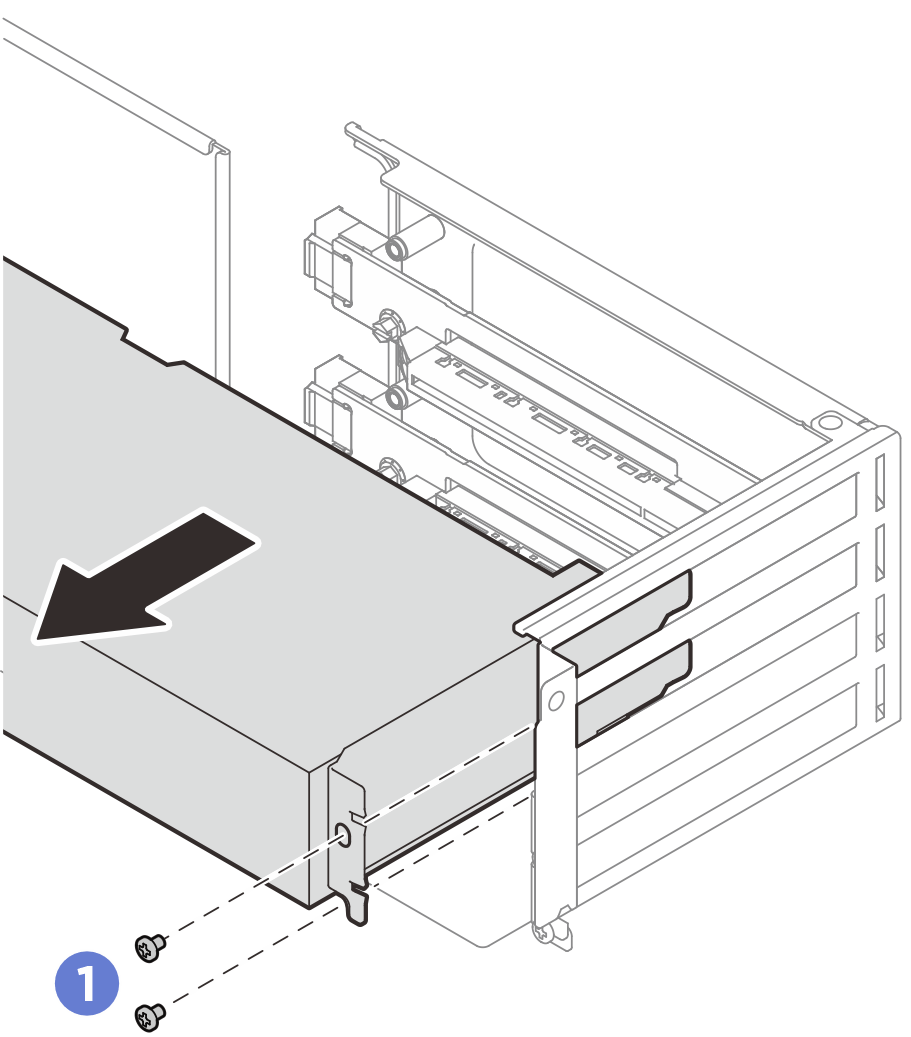

   Figure 2. Retrait d'un adaptateur PCIe


   1. Desserrez les vis de fixation de l'adaptateur PCIe.
   2. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.
6. Si aucun adaptateur de remplacement ne doit être installé dans l’emplacement, installez l’obturateur d’emplacement. Insérez l’obturateur dans l’emplacement, puis fixez-le à l’aide d’une vis.

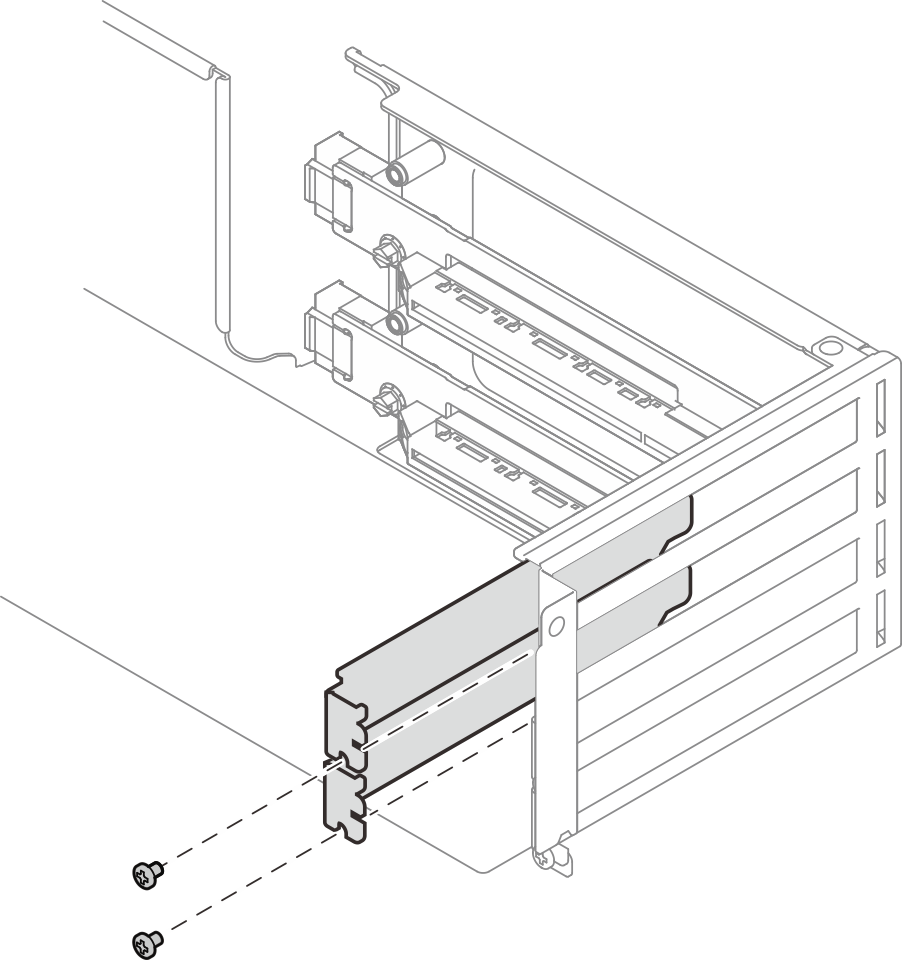

   Figure 3. Obturateur d’emplacement PCIe
