Retrait d'un assemblage de cartes mezzanines avant

Suivez les instructions énoncées dans cette section pour retirer un assemblage de cartes mezzanines avant.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez le boîtier du ventilateur système. Voir Retrait du boîtier de ventilateur système.
    4. Notez les emplacements où les câbles de l’assemblage de cartes mezzanines sont connectés à l’assemblage de la carte mère, puis débranchez les câbles de l’assemblage de la carte mère.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  2. Retirez l’assemblage de cartes mezzanines.

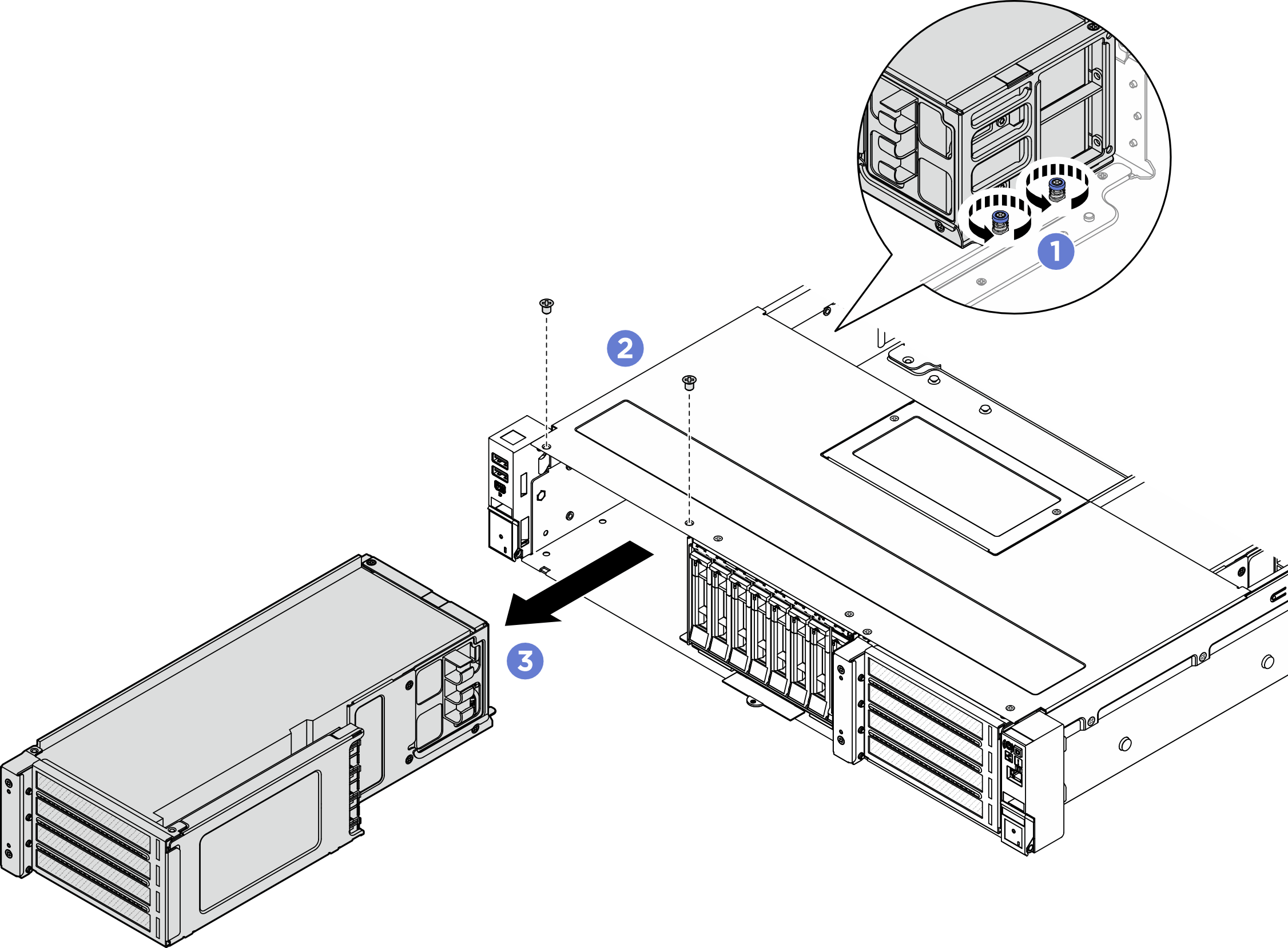

    Figure 1. Retrait d'un assemblage de cartes mezzanines avant
    Front riser assembly removal
    1. Desserrez les deux vis moletées à l'arrière de l'assemblage de cartes mezzanines.
    2. Desserrez les deux vis qui fixent l'assemblage de cartes mezzanines.
    3. Faites glisser avec précaution l'assemblage de cartes mezzanines pour le sortir du châssis.

Après avoir terminé

  1. Retirez l’adaptateur PCIe de l’assemblage de cartes mezzanines. Voir Retrait d’un adaptateur PCIe avant.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
