Installation d'un assemblage de cartes mezzanines avant

Suivez les instructions énoncées dans cette section pour installer un assemblage de cartes mezzanines avant.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Installez l’assemblage de cartes mezzanines dans le châssis.

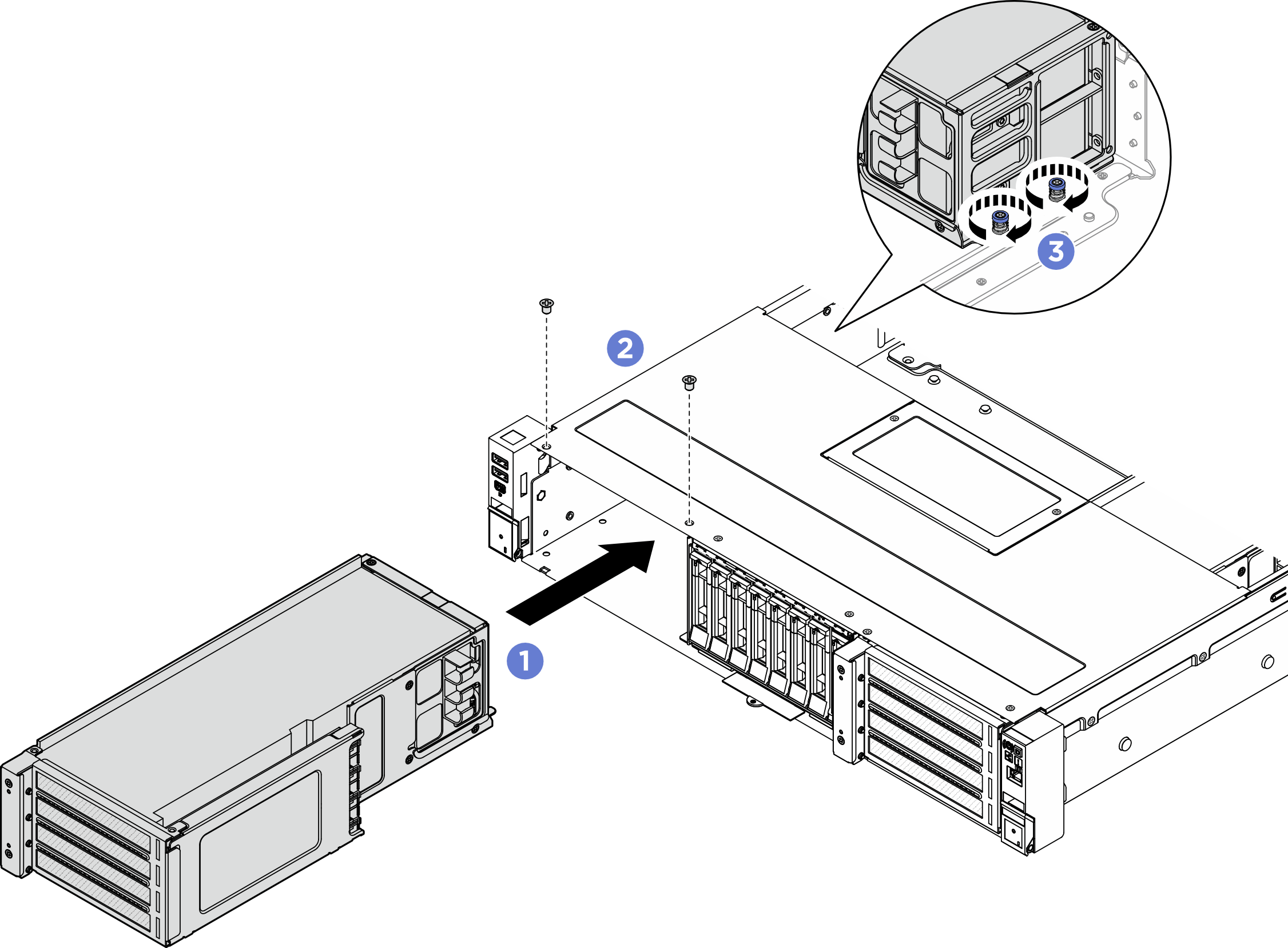

    Figure 1. Installation d'un assemblage de cartes mezzanines avant
    Front riser assembly installation
    1. Faites glisser avec précaution l'assemblage de cartes mezzanines dans le châssis jusqu'à ce qu'il soit bien installé.
    2. Serrez deux vis pour fixer l'assemblage de cartes mezzanines.
    3. Serrez les deux vis moletées à l'arrière de l'assemblage de cartes mezzanines.
  2. Connectez les câbles au bloc carte mère. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
