앞면 라이저 어셈블리 설치

이 섹션의 지침에 따라 앞면 라이저 어셈블리를 설치하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 섀시에 라이저 어셈블리를 설치하십시오.

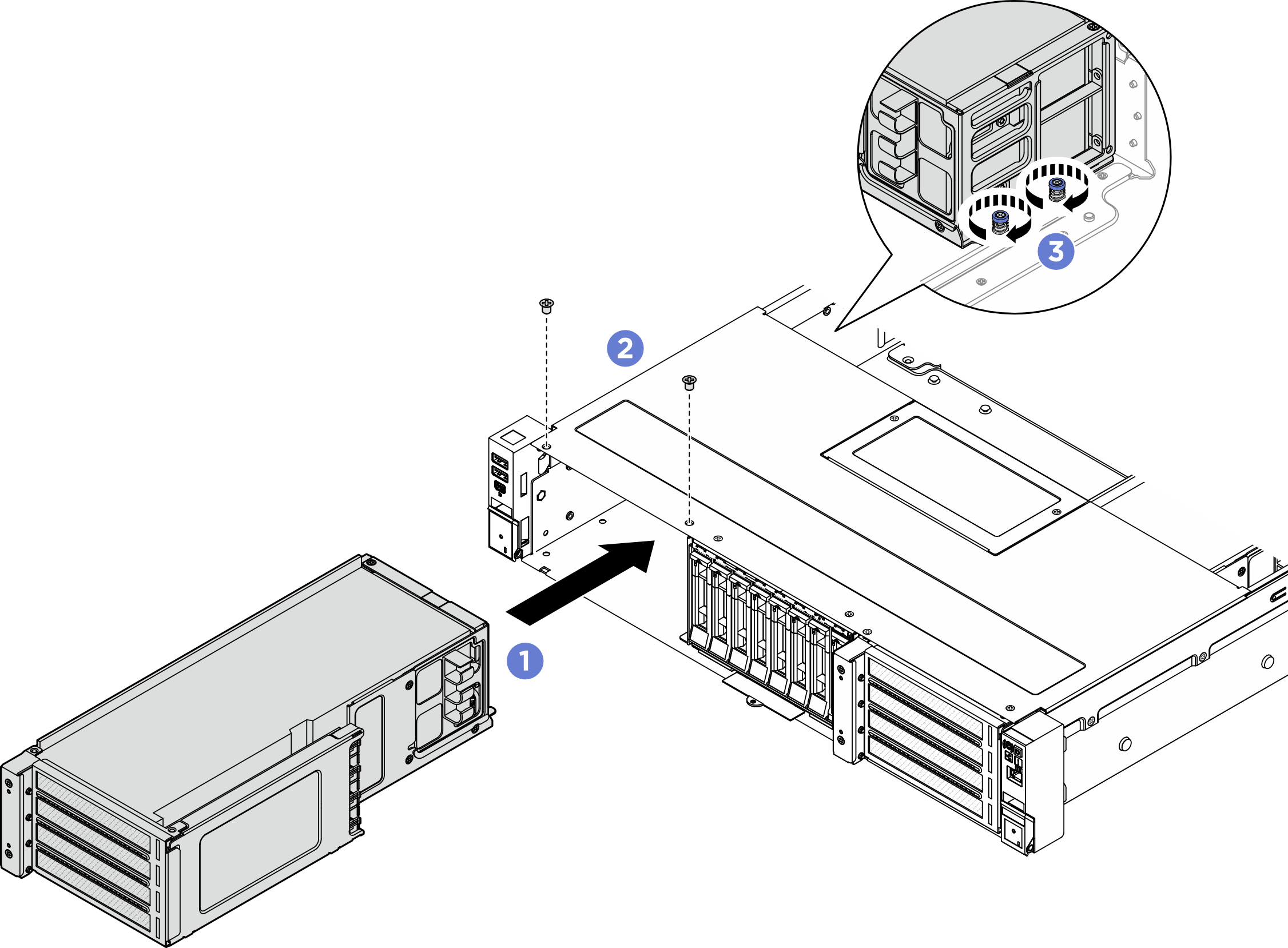

    그림 1. 앞면 라이저 어셈블리 설치
    Front riser assembly installation
    1. 라이저 어셈블리가 제자리에 장착될 때까지 라이저 어셈블리를 섀시에 조심스럽게 밀어 넣으십시오.
    2. 나사 2개를 조여 라이저 어셈블리를 고정합니다.
    3. 라이저 어셈블리 뒷면에 있는 나비 나사 2개를 조이십시오.
  2. 시스템 보드 어셈블리에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
