이 섹션의 지침에 따라 앞면 PCIe 어댑터를 제거하십시오.
이 작업 정보
S011
날카로운 테두리, 모서리 또는 이음새 부근입니다.
설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
절차
- 작업을 준비하십시오.
- 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
- 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
- 앞면 라이저 어셈블리를 제거하십시오. 앞면 라이저 어셈블리 제거의 내용을 참조하십시오.
- 라이저 케이지에서 측면 지지 브래킷을 제거하십시오.

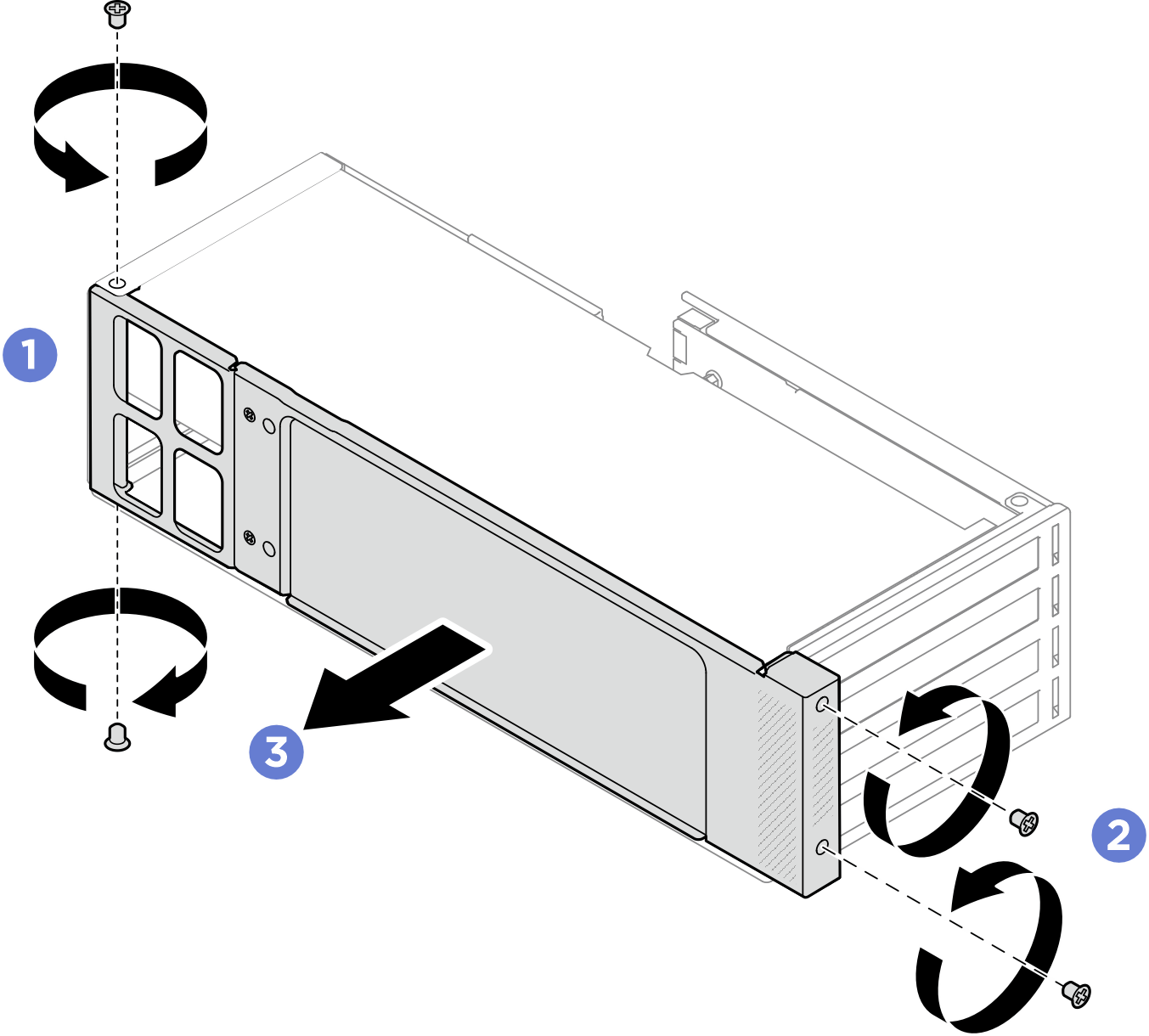

그림 1. 측면 지지 브래킷 제거
라이저 케이지 뒷면에서 나사 2개를 푸십시오.
라이저 케이지 앞면에서 나사 2개를 푸십시오.
라이저 케이지의 측면 지지 브래킷을 제거합니다.
- 제거할 PCIe 어댑터에 전원 케이블이 있는 경우 어댑터에서 전원 케이블을 분리하십시오.
- PCIe 어댑터를 제거하십시오.

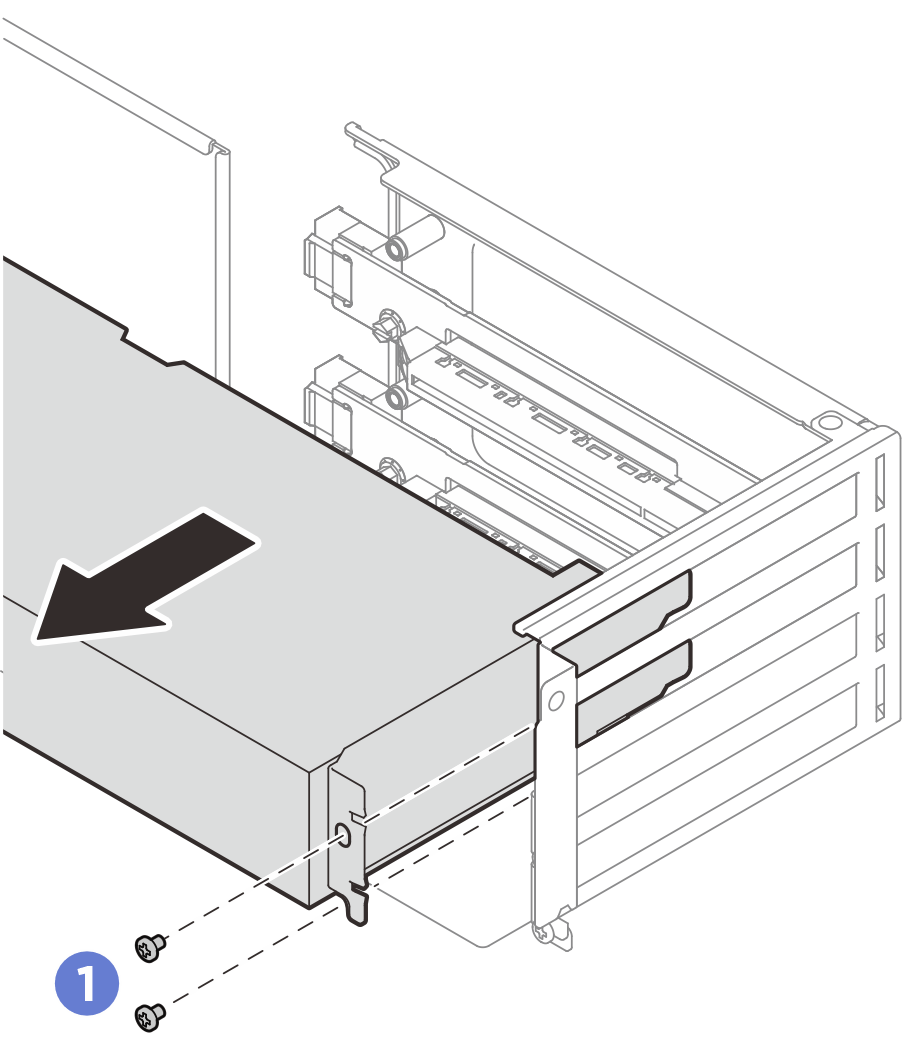

그림 2. PCIe 어댑터 제거
PCIe 어댑터를 고정하는 나사를 푸십시오.
PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.
- 슬롯에 교체용 어댑터를 설치하지 않을 경우 슬롯 필러를 설치하십시오. 필러를 슬롯에 삽입한 다음 나사 1개로 필러를 고정하십시오.

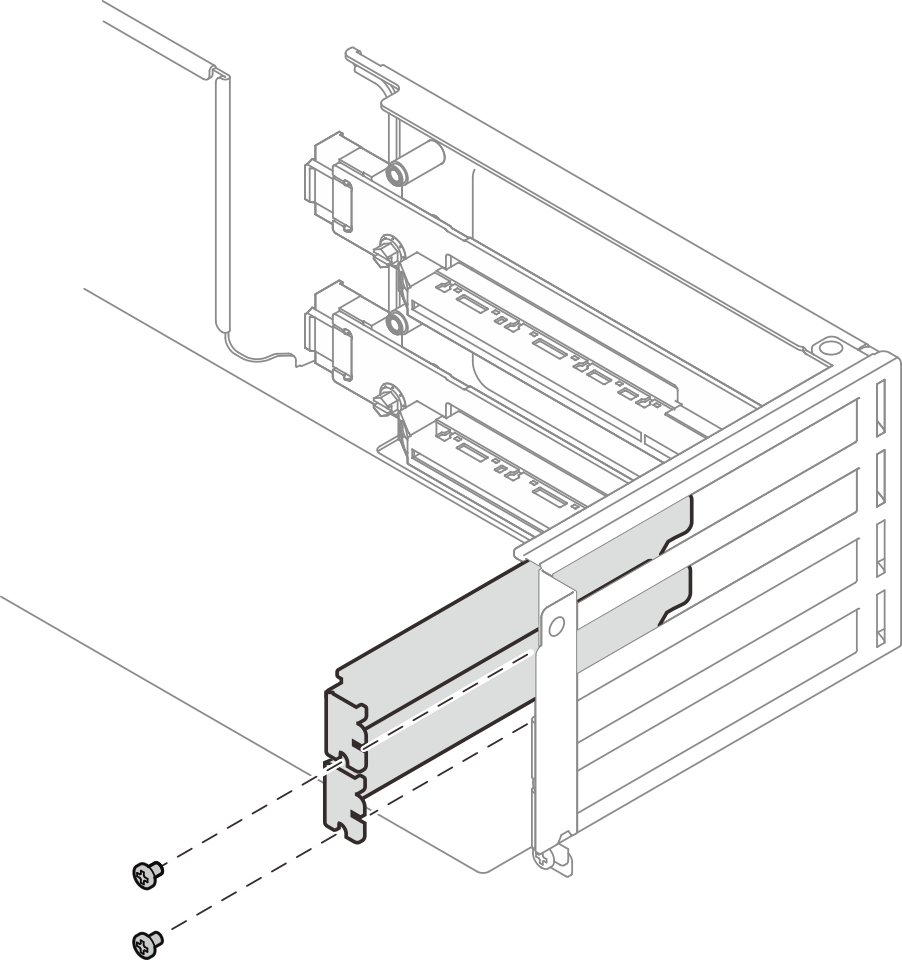

그림 3. PCIe 슬롯 필러
완료한 후
새 PCIe 어댑터를 라이저 케이지에 설치하십시오. 앞면 PCIe 어댑터 설치의 내용을 참조하십시오.
구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
