GPU 어댑터 링크 브리지 제거

절차

1. 작업을 준비하십시오.
   1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
   2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   3. 라이저 어셈블리를 제거합니다. 앞면 라이저 어셈블리 제거의 내용을 참조하십시오.
2. 라이저 케이지에서 측면 지지 브래킷을 제거하십시오.
   그림 1. 측면 지지 브래킷 제거


   1. 라이저 케이지 뒷면에서 나사 2개를 푸십시오.
   2. 라이저 케이지 앞면에서 나사 2개를 푸십시오.
   3. 라이저 케이지의 측면 지지 브래킷을 제거합니다.
3. 흡입 컵이 있는 GPU 어댑터에서 GPU 어댑터 링크 브리지를 제거하십시오.

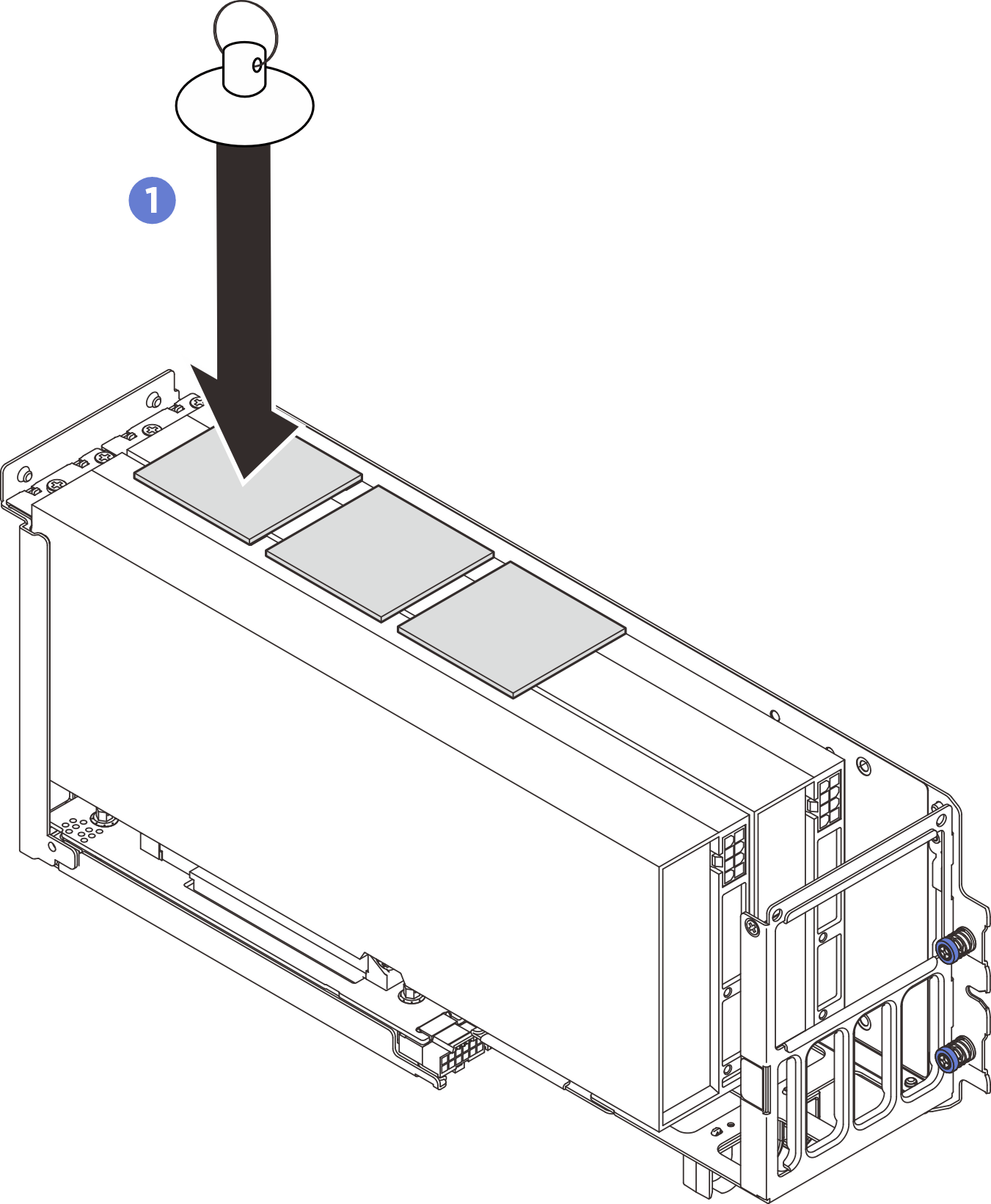

   1. GPU 어댑터 링크 브리지에 부착될 때까지 GPU 어댑터 링크 브리지에 대고 흡입 컵을 누르십시오.
      그림 2. GPU 어댑터 링크 브리지 제거

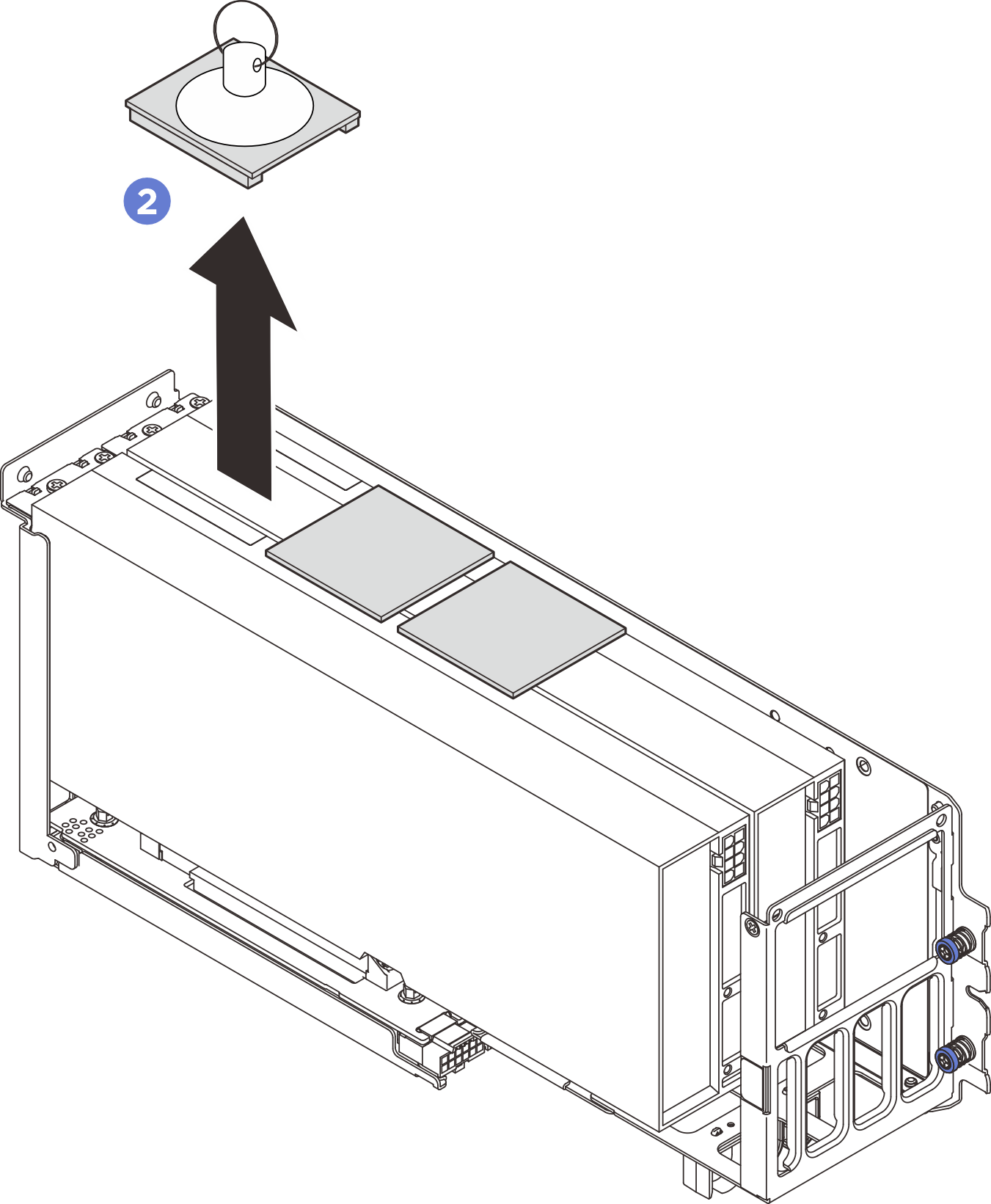

   2. 흡입 컵을 당기고 GPU 어댑터에서 흡입 컵과 함께 GPU 어댑터 링크 브리지를 제거하십시오.
      그림 3. GPU 어댑터 링크 브리지 제거


4. 모든 GPU 어댑터 링크 브리지가 GPU 어댑터에서 제거될 때까지 다른 GPU 어댑터 링크 브리지에 대해 3의 내용을 반복합니다.

절차

1. 작업을 준비하십시오.
   1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
   2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   3. 시스템 팬 케이지를 제거하십시오. 시스템 팬 케이지 제거의 내용을 참조하십시오.
   4. 앞면 고와트 GPU 통풍관을 제거합니다. 앞면 고와트 GPU 통풍관 제거의 내용을 참조하십시오.
   5. 앞면 고와트 GPU 라이저 어셈블리를 제거합니다. 앞면 고와트 GPU 라이저 어셈블리 제거의 내용을 참조하십시오.
   1. 앞면 고와트 GPU 어댑터 제거에서 1단계부터 5단계까지 완료합니다.
2. GPU 어댑터에서 링크 브리지를 분리합니다.

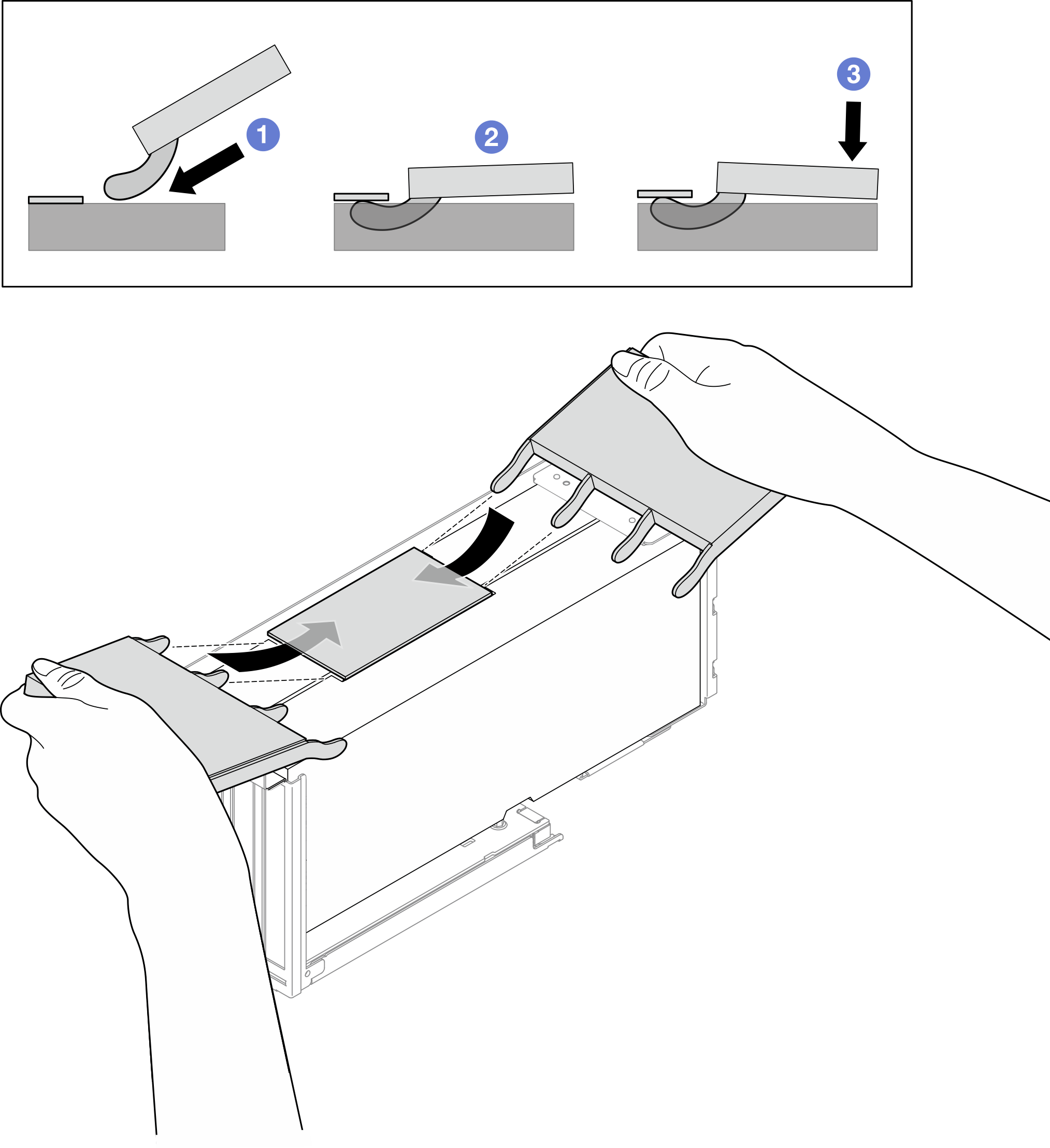

   1. 두 개의 NVIDIA 브리지 제거 도구를 링크 브리지와 GPU 어댑터의 양쪽 끝 사이의 공간에 삽입하십시오.
   2. 링크 브리지의 바닥에 후크를 결합하십시오.
   3. 제거 도구를 부드럽게 아래로 눌러 GPU 어댑터에서 링크 브리지를 분리하십시오.
   주

   커넥터에 손상을 줄 수 있는 기울어짐을 방지하기 위해 두 개의 제거 도구를 사용하여 링크 브리지의 양쪽 끝을 동시에 분리하십시오.

   그림 5. GPU 어댑터 링크 브리지 분리

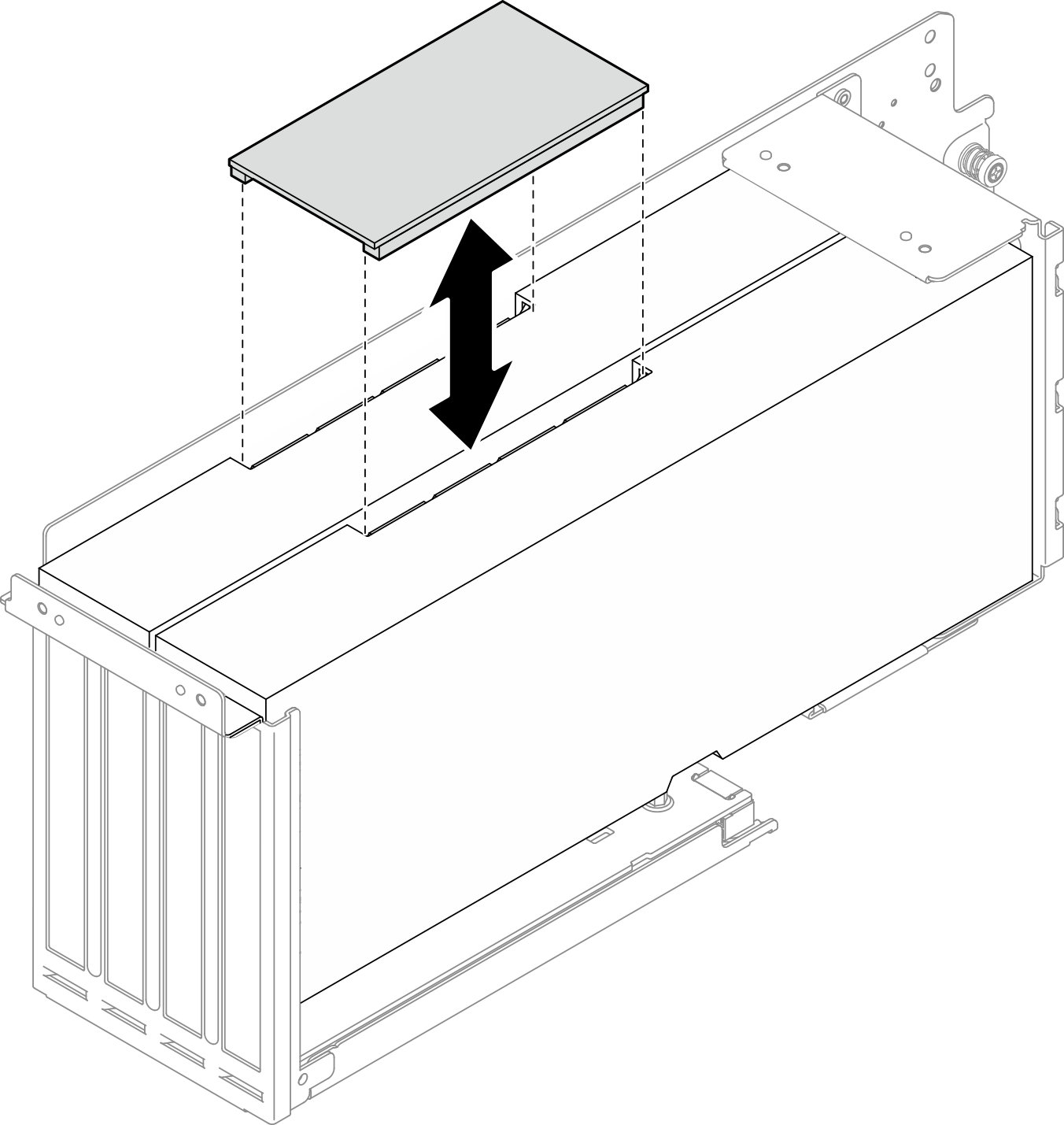

3. GPU 어댑터에서 링크 브리지를 제거하십시오.
   그림 6. GPU 어댑터 링크 브리지 제거
